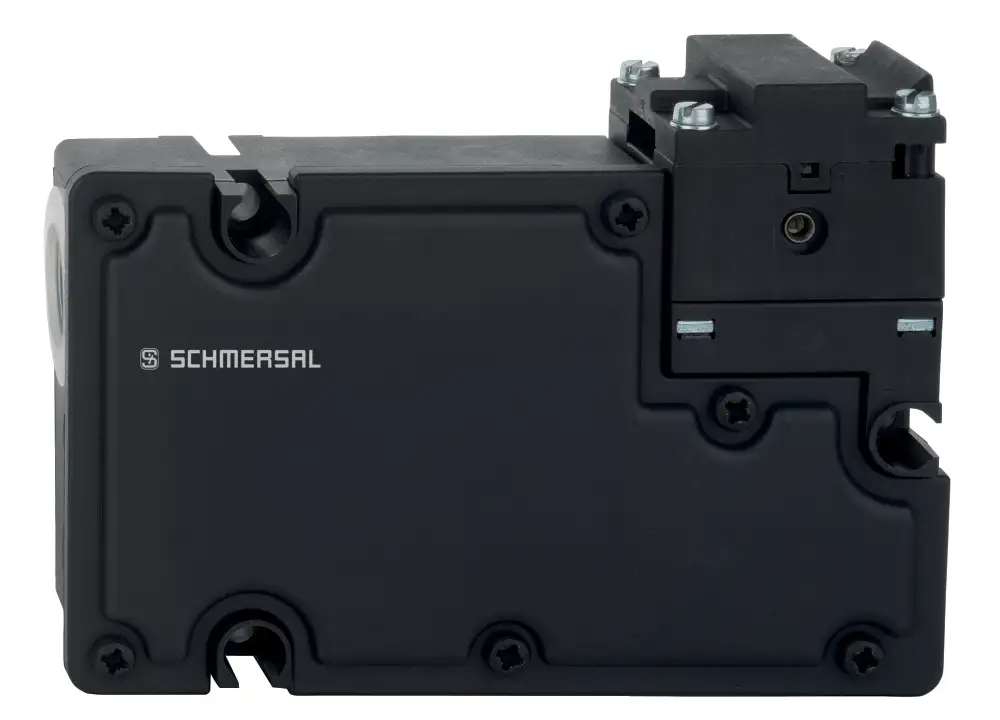

TZF3OE/1SS24VDC 131164982
TZF3OE/1SS24VDC 131164982基本信息
型号: TZF3OE/1SS24VDC
订货号: 131164982
参考面价： 250.15 EUR
- 塑料外壳
- 锁紧力1500 N
TZF3OE/1SS24VDC 131164982基本属性
净重：0.480 KG
长度：41 mm
宽度：129 mm
高度：93 mm
TZF3OE/1SS24VDC 131164982产品资料
- 产品型号名称：
- TZF3OE/1SS24VDC
- 项目编号（订单编号）：
- 131164982
- EAN（欧洲商品编号）：
- 8905236103186
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
TZF3OE/1SS24VDC 131164982产品资料
- 产品型号名称：
- TZF3OE/1SS24VDC
- 项目编号（订单编号）：
- 131164982
- EAN（欧洲商品编号）：
- 8905236103186
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
TZF3OE/1SS24VDC 131164982授权和法规
- 证书：
- cULus
- CCC
TZF3OE/1SS24VDC 131164982授权和法规
- 证书：
- cULus
- CCC
TZF3OE/1SS24VDC 131164982一般数据
- 规则：
- BG-GS-ET-19
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 480 g
TZF3OE/1SS24VDC 131164982一般数据
- 规则：
- BG-GS-ET-19
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 480 g
TZF3OE/1SS24VDC 131164982一般数据
- 无声电流原理：
- Ja
- 辅助释放：
- Ja
- 方向数：
- 4
- 辅助触点数量：
- 1
- 安全触点数量：
- 3
TZF3OE/1SS24VDC 131164982一般数据
- 无声电流原理：
- Ja
- 辅助释放：
- Ja
- 方向数：
- 4
- 辅助触点数量：
- 1
- 安全触点数量：
- 3
TZF3OE/1SS24VDC 131164982安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
TZF3OE/1SS24VDC 131164982安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
TZF3OE/1SS24VDC 131164982安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
TZF3OE/1SS24VDC 131164982安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
TZF3OE/1SS24VDC 131164982安全注意事项
- 性能级别，最高可达：
- e
- 备注（绩效水平）：
- Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.
TZF3OE/1SS24VDC 131164982安全注意事项
- 性能级别，最高可达：
- e
- 备注（绩效水平）：
- Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.
TZF3OE/1SS24VDC 131164982机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁紧力FZh符合EN ISO 1419：
- 1.500 N
- 锁定力：
- 20 N
- 强制开启路径：
- 3,5 mm
- 每个触点的强制打开力，最小值：
- 20 N
- 强制开启力，最小值：
- 20 N
- 最大工作速度：
- 0,3 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 3x M6
- 外壳盖安装螺钉的最小拧紧力矩：
- 0,8 Nm
- 外壳盖安装螺钉的最大拧紧力矩：
- 0,8 Nm
TZF3OE/1SS24VDC 131164982机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁紧力FZh符合EN ISO 1419：
- 1.500 N
- 锁定力：
- 20 N
- 强制开启路径：
- 3,5 mm
- 每个触点的强制打开力，最小值：
- 20 N
- 强制开启力，最小值：
- 20 N
- 最大工作速度：
- 0,3 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 3x M6
- 外壳盖安装螺钉的最小拧紧力矩：
- 0,8 Nm
- 外壳盖安装螺钉的最大拧紧力矩：
- 0,8 Nm
TZF3OE/1SS24VDC 131164982机械数据
- 行输入：
- 1 x M20 x 1,5
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 1 x 0,5 mm²
- 连接横截面，最大：
- 1 x 1,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
TZF3OE/1SS24VDC 131164982机械数据
- 行输入：
- 1 x M20 x 1,5
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 1 x 0,5 mm²
- 连接横截面，最大：
- 1 x 1,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
TZF3OE/1SS24VDC 131164982机械数据和尺寸
- 传感器长度：
- 41 mm
- 传感器的宽度：
- 129 mm
- 传感器的高度：
- 92,5 mm
TZF3OE/1SS24VDC 131164982机械数据和尺寸
- 传感器长度：
- 41 mm
- 传感器的宽度：
- 129 mm
- 传感器的高度：
- 92,5 mm
TZF3OE/1SS24VDC 131164982环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- +0 ... +50 °C
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
TZF3OE/1SS24VDC 131164982环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- +0 ... +50 °C
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
TZF3OE/1SS24VDC 131164982环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 2,5 kV
TZF3OE/1SS24VDC 131164982环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 2,5 kV
TZF3OE/1SS24VDC 131164982电气数据
- 连续热电流：
- 4 A
- 设计控制电源电压：
- 24 VDC
- 有条件设计短路电流：
- 1.000 A
- 最大电力消耗：
- 8,5 W
- 切换原理：
- Schleichschaltung
- 最大开关频率：
- 1.200 /h
- 接触材料，电动：
- Silber
TZF3OE/1SS24VDC 131164982电气数据
- 连续热电流：
- 4 A
- 设计控制电源电压：
- 24 VDC
- 有条件设计短路电流：
- 1.000 A
- 最大电力消耗：
- 8,5 W
- 切换原理：
- Schleichschaltung
- 最大开关频率：
- 1.200 /h
- 接触材料，电动：
- Silber
TZF3OE/1SS24VDC 131164982电气数据
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 50 ms
TZF3OE/1SS24VDC 131164982电气数据
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 50 ms
TZF3OE/1SS24VDC 131164982电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
TZF3OE/1SS24VDC 131164982电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
TZF3OE/1SS24VDC 131164982电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
TZF3OE/1SS24VDC 131164982电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
TZF3OE/1SS24VDC 131164982其他数据
- 备注（应用程序）：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
TZF3OE/1SS24VDC 131164982其他数据
- 备注（应用程序）：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
TZF3OE/1SS24VDC 131164982交货范围
- 交货范围：
- Betätiger TZ/CO ist im Lieferumfang enthalten.
TZF3OE/1SS24VDC 131164982交货范围
- 交货范围：
- Betätiger TZ/CO ist im Lieferumfang enthalten.
