TVH 355-01/01Z 101084124
TVH 355-01/01Z 101084124基本信息
型号: TVH 355-01/01Z
订货号: 101084124
- 3侧面的线条入口M 20 x 1.5
- 金属外壳
- 广泛的执行器
- 主要耐油和耐汽油
- 66.7毫米x 76毫米x 38毫米
- 执行机构可转换4 x 90°。
- 紧固尺寸符合EN 50041
- 开关点符合EN 50041
TVH 355-01/01Z 101084124基本属性
净重：0.383 KG
长度：61 mm
宽度：67 mm
高度：130 mm
TVH 355-01/01Z 101084124产品资料
- 产品型号名称：
- TVH 355-01/01Z
- 项目编号（订单编号）：
- 101084124
- EAN（欧洲商品编号）：
- 4030661065915
- eCl@ss编号，版本12.0：
- 27-27-26-01
- eCl@ss编号，11.0版：
- 27-27-26-01
- eCl@ss编号，版本9.0：
- 27-27-26-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
TVH 355-01/01Z 101084124产品资料
- 产品型号名称：
- TVH 355-01/01Z
- 项目编号（订单编号）：
- 101084124
- EAN（欧洲商品编号）：
- 4030661065915
- eCl@ss编号，版本12.0：
- 27-27-26-01
- eCl@ss编号，11.0版：
- 27-27-26-01
- eCl@ss编号，版本9.0：
- 27-27-26-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
TVH 355-01/01Z 101084124授权和法规
- 证书：
- cULus
- CCC
TVH 355-01/01Z 101084124授权和法规
- 证书：
- cULus
- CCC
TVH 355-01/01Z 101084124一般数据
- 住房设计：
- Normbauform
- 驱动形式符合EN 50041：
- A
- 外壳材料：
- Metall, Aluminium-Druckguss
- 外壳涂层材料：
- lackiert
- 杠杆的材料：
- Metall
- 毛重：
- 383 g
TVH 355-01/01Z 101084124一般数据
- 住房设计：
- Normbauform
- 驱动形式符合EN 50041：
- A
- 外壳材料：
- Metall, Aluminium-Druckguss
- 外壳涂层材料：
- lackiert
- 杠杆的材料：
- Metall
- 毛重：
- 383 g
TVH 355-01/01Z 101084124一般数据
- 安全功能：
- Ja
- 安全触点数量：
- 2
TVH 355-01/01Z 101084124一般数据
- 安全功能：
- Ja
- 安全触点数量：
- 2
TVH 355-01/01Z 101084124安全评估
- 规则：
- BG-GS-ET-15
- EN ISO 13849-1
- EN IEC 60947-5-1
- 使用寿命：
- 20 Jahre
TVH 355-01/01Z 101084124安全评估
- 规则：
- BG-GS-ET-15
- EN ISO 13849-1
- EN IEC 60947-5-1
- 使用寿命：
- 20 Jahre
TVH 355-01/01Z 101084124安全注意事项安全输出
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
TVH 355-01/01Z 101084124安全注意事项安全输出
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
TVH 355-01/01Z 101084124机械数据
- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 30.000.000 Schaltspiele
- 最大工作速度：
- 2,5 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel von 30°
- 备注（切换时间）：
- Umschaltzeiten entsprechend der Betätigungsgeschwindigkeit
- 最小操作扭矩：
- 0,3 Nm
TVH 355-01/01Z 101084124机械数据
- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 30.000.000 Schaltspiele
- 最大工作速度：
- 2,5 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel von 30°
- 备注（切换时间）：
- Umschaltzeiten entsprechend der Betätigungsgeschwindigkeit
- 最小操作扭矩：
- 0,3 Nm
TVH 355-01/01Z 101084124机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
TVH 355-01/01Z 101084124机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
TVH 355-01/01Z 101084124机械数据
- 连接器类型：
- Kupplung
TVH 355-01/01Z 101084124机械数据
- 连接器类型：
- Kupplung
TVH 355-01/01Z 101084124机械数据和尺寸
- 传感器长度：
- 60,6 mm
- 传感器的宽度：
- 66,7 mm
- 传感器的高度：
- 129,5 mm
TVH 355-01/01Z 101084124机械数据和尺寸
- 传感器长度：
- 60,6 mm
- 传感器的宽度：
- 66,7 mm
- 传感器的高度：
- 129,5 mm
TVH 355-01/01Z 101084124环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- -30 ... +80 °C
TVH 355-01/01Z 101084124环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- -30 ... +80 °C
TVH 355-01/01Z 101084124环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
- 设计抗震Uimp：
- 6 kV
TVH 355-01/01Z 101084124环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
- 设计抗震Uimp：
- 6 kV
TVH 355-01/01Z 101084124电气数据
- 连续热电流：
- 10 A
- 有条件设计短路电流：
- 1.000 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A

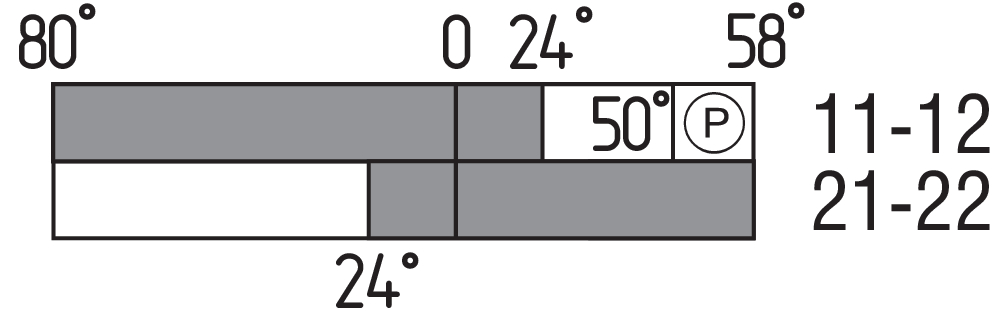

- 开关元件：
- Öffner (NC)
- 切换原理：
- Schleichschaltung
- 冲击持续时间，最大值：
- 2 ms
- 最大开关频率：
- 5.000 /h
- 接触材料，电动：
- Silber
TVH 355-01/01Z 101084124电气数据
- 连续热电流：
- 10 A
- 有条件设计短路电流：
- 1.000 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
- 开关元件：
- Öffner (NC)
- 切换原理：
- Schleichschaltung
- 冲击持续时间，最大值：
- 2 ms
- 最大开关频率：
- 5.000 /h
- 接触材料，电动：
- Silber
TVH 355-01/01Z 101084124笔记
- 注释（概述）：
- Beim TVH 335-01/01z ist die Zwangsöffnung nur einseitig wirksam.
- Die Umsetzung des Vorsatzes muss werkseitig vorgenommen werden.
TVH 355-01/01Z 101084124笔记
- 注释（概述）：
- Beim TVH 335-01/01z ist die Zwangsöffnung nur einseitig wirksam.
- Die Umsetzung des Vorsatzes muss werkseitig vorgenommen werden.
