TV10S 355-12Z 101179256
TV10S 355-12Z 101179256基本信息
型号: TV10S 355-12Z
订货号: 101179256
- 3线入口M 20 x 1.5
- 金属外壳
- 主要耐油和耐汽油
- 执行器可以改装4 x 90°
- 66.7毫米x 107毫米x 65.3毫米
- 操作轴360°可旋转
TV10S 355-12Z 101179256基本属性
净重：0.311 KG
长度：65 mm
宽度：67 mm
高度：107 mm
TV10S 355-12Z 101179256产品资料
- 产品型号名称：
- TV10S 355-12Z
- 项目编号（订单编号）：
- 101179256
- EAN（欧洲商品编号）：
- 4030661311746
TV10S 355-12Z 101179256产品资料
- 产品型号名称：
- TV10S 355-12Z
- 项目编号（订单编号）：
- 101179256
- EAN（欧洲商品编号）：
- 4030661311746
TV10S 355-12Z 101179256授权和法规
- 证书：
- cULus
- CCC
TV10S 355-12Z 101179256授权和法规
- 证书：
- cULus
- CCC
TV10S 355-12Z 101179256一般数据
- 外壳材料：
- Metall, Aluminium-Druckguss
- 外壳涂层材料：
- lackiert
- 毛重：
- 311 g
TV10S 355-12Z 101179256一般数据
- 外壳材料：
- Metall, Aluminium-Druckguss
- 外壳涂层材料：
- lackiert
- 毛重：
- 311 g
TV10S 355-12Z 101179256一般数据
- 辅助触点数量：
- 1
- 安全触点数量：
- 2
TV10S 355-12Z 101179256一般数据
- 辅助触点数量：
- 1
- 安全触点数量：
- 2
TV10S 355-12Z 101179256安全评估
- 规则：
- BG-GS-ET-15
- EN ISO 13849-1
- EN IEC 60947-5-1
- 使用寿命：
- 20 Jahre
TV10S 355-12Z 101179256安全评估
- 规则：
- BG-GS-ET-15
- EN ISO 13849-1
- EN IEC 60947-5-1
- 使用寿命：
- 20 Jahre
TV10S 355-12Z 101179256安全注意事项安全输出
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
TV10S 355-12Z 101179256安全注意事项安全输出
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
TV10S 355-12Z 101179256机械数据
- 执行机构：
- Sonstige
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 强制开启角度：
- 7 °
- 轴孔：
- 10 mm
- 强制开启扭矩：
- 0,6 Nm
TV10S 355-12Z 101179256机械数据
- 执行机构：
- Sonstige
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 强制开启角度：
- 7 °
- 轴孔：
- 10 mm
- 强制开启扭矩：
- 0,6 Nm
TV10S 355-12Z 101179256机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
TV10S 355-12Z 101179256机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
TV10S 355-12Z 101179256机械数据
- 连接器类型：
- Kupplung
TV10S 355-12Z 101179256机械数据
- 连接器类型：
- Kupplung

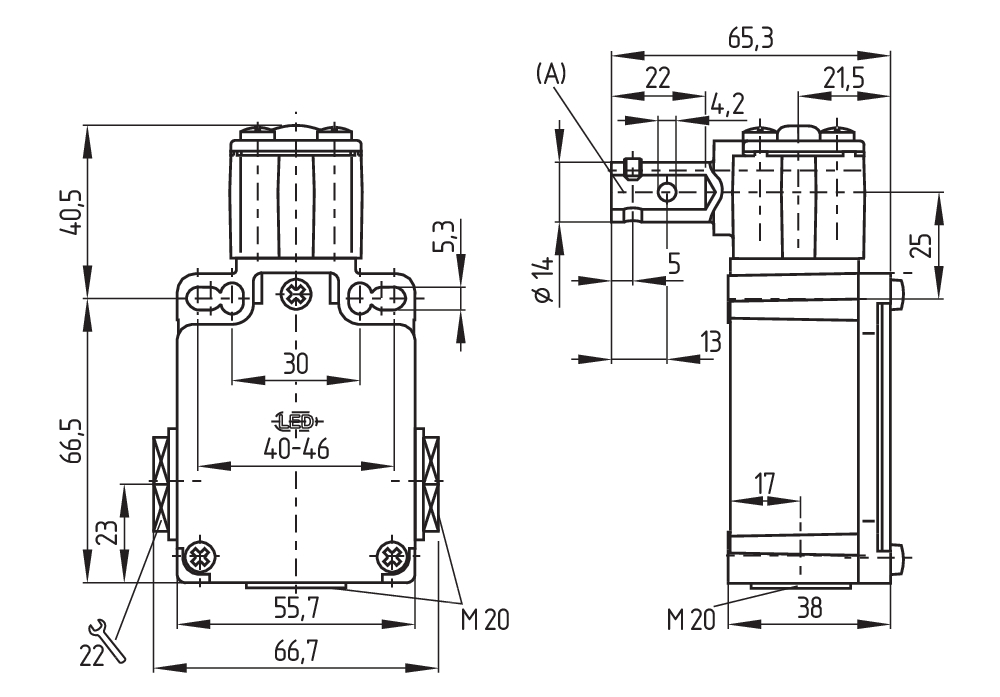

TV10S 355-12Z 101179256机械数据和尺寸
- 传感器长度：
- 65,3 mm
- 传感器的宽度：
- 66,7 mm
- 传感器的高度：
- 107 mm
TV10S 355-12Z 101179256机械数据和尺寸
- 传感器长度：
- 65,3 mm
- 传感器的宽度：
- 66,7 mm
- 传感器的高度：
- 107 mm
TV10S 355-12Z 101179256环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
TV10S 355-12Z 101179256环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
TV10S 355-12Z 101179256环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
TV10S 355-12Z 101179256环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
TV10S 355-12Z 101179256电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung
- 最大开关频率：
- 1.000 /h
- 接触材料，电动：
- Silber
TV10S 355-12Z 101179256电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung
- 最大开关频率：
- 1.000 /h
- 接触材料，电动：
- Silber
TV10S 355-12Z 101179256笔记
- 注释（概述）：
- Durch Verdrehen des Vorsatzes um 4 x 90° sind 8 Anfahrebenen möglich. Hierzu wird ein Torx-Schraubendreher T10 benötigt. Der Betätigungskopf ist bei gelöster Schraube nicht verlierbar, dadurch ist der Schalter nicht manipulierbar.
- Einstellhilfe: Madenschraube zum Fixieren, Welle vorgebohrt zum Verstiften
- Doppelwellengelenk zum Ausgleich eines axialen Versatzes nur mit Wellenbohrung Ø 10 mm erhältlich
TV10S 355-12Z 101179256笔记
- 注释（概述）：
- Durch Verdrehen des Vorsatzes um 4 x 90° sind 8 Anfahrebenen möglich. Hierzu wird ein Torx-Schraubendreher T10 benötigt. Der Betätigungskopf ist bei gelöster Schraube nicht verlierbar, dadurch ist der Schalter nicht manipulierbar.
- Einstellhilfe: Madenschraube zum Fixieren, Welle vorgebohrt zum Verstiften
- Doppelwellengelenk zum Ausgleich eines axialen Versatzes nur mit Wellenbohrung Ø 10 mm erhältlich
