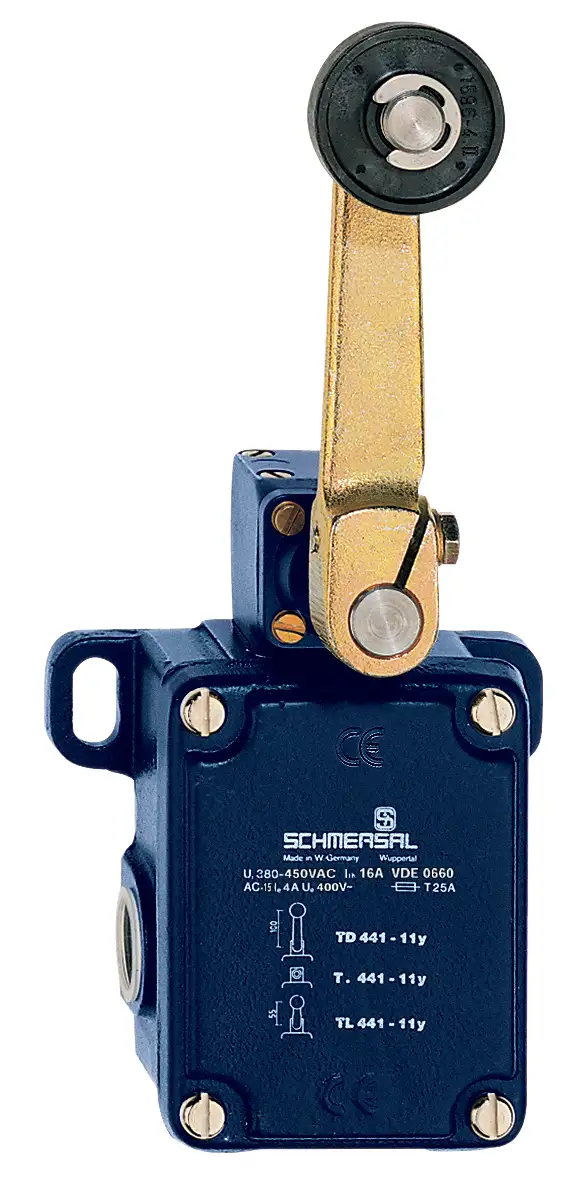

TD 441-11Y-2512 151203457
TD 441-11Y-2512 151203457基本信息
型号: TD 441-11Y-2512
订货号: 151203457
- 金属外壳
- 执行器可以改装4 x 90º
- 执行机构可360º无限调节
- 2个联系人
- 执行机构可以180º转换为轴
- 在耐温设计中，滚筒可以安装在轴上的两个不同位置
- 106毫米x 99毫米x 63毫米（基本单元）
- 防护等级IP65
TD 441-11Y-2512 151203457基本属性
净重：1.845 KG
长度：63 mm
宽度：106 mm
高度：192 mm
TD 441-11Y-2512 151203457产品资料
- 产品型号名称：
- TD 441-11Y-2512
- 项目编号（订单编号）：
- 151203457
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
TD 441-11Y-2512 151203457产品资料
- 产品型号名称：
- TD 441-11Y-2512
- 项目编号（订单编号）：
- 151203457
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
TD 441-11Y-2512 151203457一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Grauguss, verzinkt
- 外壳涂层材料：
- lackiert
- 材料电阻（酸）：
- gut bis ausgezeichnet
- 毛重：
- 1.845 g
TD 441-11Y-2512 151203457一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Grauguss, verzinkt
- 外壳涂层材料：
- lackiert
- 材料电阻（酸）：
- gut bis ausgezeichnet
- 毛重：
- 1.845 g
TD 441-11Y-2512 151203457一般数据
- 开启器数量：
- 1
- 闭合器数量：
- 1
TD 441-11Y-2512 151203457一般数据
- 开启器数量：
- 1
- 闭合器数量：
- 1
TD 441-11Y-2512 151203457安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
TD 441-11Y-2512 151203457安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
TD 441-11Y-2512 151203457机械数据
- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Messing (Me)
- 最小机械寿命：
- 5.000.000 Schaltspiele
- 接近角，从左起：
- 30 °
- 接近角，从右侧：
- 30 °
- 触点开口宽度：
- 2 x 2,5 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 3 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
TD 441-11Y-2512 151203457机械数据
- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Messing (Me)
- 最小机械寿命：
- 5.000.000 Schaltspiele
- 接近角，从左起：
- 30 °
- 接近角，从右侧：
- 30 °
- 触点开口宽度：
- 2 x 2,5 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 3 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
TD 441-11Y-2512 151203457机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
TD 441-11Y-2512 151203457机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
TD 441-11Y-2512 151203457机械数据和尺寸
- 传感器长度：
- 63 mm
- 传感器的宽度：
- 106 mm
- 传感器的高度：
- 192 mm
- 卷的宽度：
- 9 mm
- 轧辊直径：
- 36 mm
TD 441-11Y-2512 151203457机械数据和尺寸
- 传感器长度：
- 63 mm
- 传感器的宽度：
- 106 mm
- 传感器的高度：
- 192 mm
- 卷的宽度：
- 9 mm
- 轧辊直径：
- 36 mm
TD 441-11Y-2512 151203457环境条件
- 保护类型：
- IP65
- 环境温度：
- -40 ... +200 °C
TD 441-11Y-2512 151203457环境条件
- 保护类型：
- IP65
- 环境温度：
- -40 ... +200 °C
TD 441-11Y-2512 151203457环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
TD 441-11Y-2512 151203457环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
TD 441-11Y-2512 151203457电气数据
- 连续热电流：
- 16 A
- 电压，AC-15类：
- 250 VAC
- 电力，使用类别AC-15：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 注释（开关元件）：
- galvanisch getrennte Kontaktbrücken
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 5 ms
- 切换时间，最大值：
- 35 ms
- 接触材料，电动：
- Silber
TD 441-11Y-2512 151203457电气数据
- 连续热电流：
- 16 A
- 电压，AC-15类：
- 250 VAC
- 电力，使用类别AC-15：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 注释（开关元件）：
- galvanisch getrennte Kontaktbrücken
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 5 ms
- 切换时间，最大值：
- 35 ms
- 接触材料，电动：
- Silber
