SRB400NE 230V 101178396基本信息

型号: SRB400NE 230V

订货号: 101178396

参考面价： 382.90 EUR

  • 适用于无电势触点的信号处理
  • 非接触式限位开关或预限位开关的连接选项
  • 2个安全触点，关闭1级；
  • 2个安全触点，关闭2级
SRB400NE 230V 101178396基本属性
净重：0.530 KG
SRB400NE 230V 101178396产品资料
替换商品编号：
101178531
产品型号名称：
SRB400NE 230V
项目编号（订单编号）：
101178396
EAN（欧洲商品编号）：
4250116202416
eCl@ss编号，版本12.0：
27-37-18-19
eCl@ss编号，11.0版：
27-37-18-19
eCl@ss编号，版本9.0：
27-37-18-19
ETIM编号，7.0版：
EC001449
ETIM编号，版本6.0：
EC001449
SRB400NE 230V 101178396产品资料
替换商品编号：
101178531
产品型号名称：
SRB400NE 230V
项目编号（订单编号）：
101178396
EAN（欧洲商品编号）：
4250116202416
eCl@ss编号，版本12.0：
27-37-18-19
eCl@ss编号，11.0版：
27-37-18-19
eCl@ss编号，版本9.0：
27-37-18-19
ETIM编号，7.0版：
EC001449
ETIM编号，版本6.0：
EC001449
SRB400NE 230V 101178396授权和法规
证书：
cULus
SRB400NE 230V 101178396授权和法规
证书：
cULus
SRB400NE 230V 101178396一般数据
规则：
  • EN IEC 62061
  • EN ISO 13849-1
  • EN IEC 60947-5-1
  • EN IEC 60947-5-3
  • EN IEC 60947-5-5
  • EN IEC 61508
  • EN IEC 60204-1
  • EN IEC 60947-1
气候压力：
EN 60068-2-78
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, belüftet
毛重：
530 g
SRB400NE 230V 101178396一般数据
规则：
  • EN IEC 62061
  • EN ISO 13849-1
  • EN IEC 60947-5-1
  • EN IEC 60947-5-3
  • EN IEC 60947-5-5
  • EN IEC 61508
  • EN IEC 60204-1
  • EN IEC 60947-1
气候压力：
EN 60068-2-78
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, belüftet
毛重：
530 g
SRB400NE 230V 101178396一般数据
断线检测：
Ja
交叉电路检测：
Ja
可拆卸夹具：
Ja
回路：
Ja
自动复位功能：
Ja
接地故障检测：
Ja
集成显示，状态：
Ja
LED数量：
7
开启器数量：
4
安全触点数量：
4
SRB400NE 230V 101178396一般数据
断线检测：
Ja
交叉电路检测：
Ja
可拆卸夹具：
Ja
回路：
Ja
自动复位功能：
Ja
接地故障检测：
Ja
集成显示，状态：
Ja
LED数量：
7
开启器数量：
4
安全触点数量：
4
SRB400NE 230V 101178396安全评估
规则：
  • EN IEC 60947-5-1
  • EN IEC 61508
停止类别：
0
SRB400NE 230V 101178396安全评估
规则：
  • EN IEC 60947-5-1
  • EN IEC 61508
停止类别：
0
SRB400NE 230V 101178396安全注意事项
PFH值：
2,00 x 10⁻⁸ /h
性能级别，停止0，到：
e
类别，停止0：
4
诊断覆盖率（DC）级别，停止0：
≥ 99 %
安全完整性等级（SIL），停止0，适用于：
3
使用寿命：
20 Jahre
共因失效（CCF），最小值：
65
SRB400NE 230V 101178396安全注意事项
PFH值：
2,00 x 10⁻⁸ /h
性能级别，停止0，到：
e
类别，停止0：
4
诊断覆盖率（DC）级别，停止0：
≥ 99 %
安全完整性等级（SIL），停止0，适用于：
3
使用寿命：
20 Jahre
共因失效（CCF），最小值：
65
SRB400NE 230V 101178396机械数据
最小机械寿命：
10.000.000 Schaltspiele
固定：
Schnellbefestigung für Normschiene nach DIN EN 60715
SRB400NE 230V 101178396机械数据
最小机械寿命：
10.000.000 Schaltspiele
固定：
Schnellbefestigung für Normschiene nach DIN EN 60715
SRB400NE 230V 101178396机械数据
连接名称：
IEC/EN 60947-1
连接类型：
  • starr oder flexibel
  • Schraubanschluss M20 x 1.5
连接横截面，最小：
0,25 mm²
连接横截面，最大：
2,5 mm²
卡箍拧紧力矩：
0,6 Nm
SRB400NE 230V 101178396机械数据
连接名称：
IEC/EN 60947-1
连接类型：
  • starr oder flexibel
  • Schraubanschluss M20 x 1.5
连接横截面，最小：
0,25 mm²
连接横截面，最大：
2,5 mm²
卡箍拧紧力矩：
0,6 Nm
SRB400NE 230V 101178396机械数据和尺寸
宽度：
45 mm
身高：
100 mm
深度：
121 mm
SRB400NE 230V 101178396机械数据和尺寸
宽度：
45 mm
身高：
100 mm
深度：
121 mm
SRB400NE 230V 101178396环境条件
外壳的保护类型：
IP40
安装空间的保护类型：
IP54
端子或端子的保护类型。连接：
IP20
环境温度：
-25 ... +45 °C
储存和运输温度：
-40 ... +85 °C
抗振动性：
10 ... 55 Hz, Amplitude 0,35 mm, ± 15 %
抗冲击性：
30 g / 11 ms
SRB400NE 230V 101178396环境条件
外壳的保护类型：
IP40
安装空间的保护类型：
IP54
端子或端子的保护类型。连接：
IP20
环境温度：
-25 ... +45 °C
储存和运输温度：
-40 ... +85 °C
抗振动性：
10 ... 55 Hz, Amplitude 0,35 mm, ± 15 %
抗冲击性：
30 g / 11 ms
SRB400NE 230V 101178396环境条件.绝缘特性
设计抗震Uimp：
4 kV
浪涌类别：
III
污染程度：
2
SRB400NE 230V 101178396环境条件.绝缘特性
设计抗震Uimp：
4 kV
浪涌类别：
III
污染程度：
2
SRB400NE 230V 101178396电气数据
频率范围：
  • 50 Hz
  • 60 Hz
工作电压：
230 VAC -15 % / +10 %
设计工作电压：
230 VAC
AC 50 Hz下的设计控制电源电压，最小值：
195,5 VAC
AC 50 Hz时的设计控制电源电压，最大值：
253 VAC
AC 60 Hz下的设计控制电源电压，最小值：
195,5 VAC
AC 60 Hz时的设计控制电源电压，最大值：
253 VAC
电力消耗：
6 W
电力消耗：
7,8 VA
最大接触电阻：
0,1 Ω
注释（接触电阻）：
in Neuzustand
电源故障时的浪费延迟，典型：
80 ms
紧急停止时的浪费延迟，典型：
20 ms
自动启动时的拧紧延迟，典型：
100 ms
重置时的紧固延迟，典型：
20 ms
接触材料，电动：
Ag-Ni, selbstreinigend, zwangsgeführt
SRB400NE 230V 101178396电气数据
频率范围：
  • 50 Hz
  • 60 Hz
工作电压：
230 VAC -15 % / +10 %
设计工作电压：
230 VAC
AC 50 Hz下的设计控制电源电压，最小值：
195,5 VAC
AC 50 Hz时的设计控制电源电压，最大值：
253 VAC
AC 60 Hz下的设计控制电源电压，最小值：
195,5 VAC
AC 60 Hz时的设计控制电源电压，最大值：
253 VAC
电力消耗：
6 W
电力消耗：
7,8 VA
最大接触电阻：
0,1 Ω
注释（接触电阻）：
in Neuzustand
电源故障时的浪费延迟，典型：
80 ms
紧急停止时的浪费延迟，典型：
20 ms
自动启动时的拧紧延迟，典型：
100 ms
重置时的紧固延迟，典型：
20 ms
接触材料，电动：
Ag-Ni, selbstreinigend, zwangsgeführt
SRB400NE 230V 101178396安全继电器输出
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
4 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
4 A
最小换挡能力：
10 VDC
最小换挡能力：
10 mA
最大换档能力：
250 VAC
最大换档能力：
8 A
SRB400NE 230V 101178396安全继电器输出
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
4 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
4 A
最小换挡能力：
10 VDC
最小换挡能力：
10 mA
最大换档能力：
250 VAC
最大换档能力：
8 A
SRB400NE 230V 101178396电气数据数字输入
线路电阻，最大值：
40 Ω
SRB400NE 230V 101178396电气数据数字输入
线路电阻，最大值：
40 Ω
SRB400NE 230V 101178396电气数据和继电器输出（辅助触点）
最大换档能力：
24 VDC
最大换档能力：
2 A
SRB400NE 230V 101178396电气数据和继电器输出（辅助触点）
最大换档能力：
24 VDC
最大换档能力：
2 A
SRB400NE 230V 101178396电磁兼容性（EMC）
抗干扰性：
EMV-Richtlinie
SRB400NE 230V 101178396电磁兼容性（EMC）
抗干扰性：
EMV-Richtlinie
SRB400NE 230V 101178396状态显示
指示的功能状态：
  • Stellung der Relais K2
  • Stellung der Relais K1
  • Interne Betriebsspannung Ui
  • Stellung der Relais K3
  • Stellung der Relais K5
SRB400NE 230V 101178396状态显示
指示的功能状态：
  • Stellung der Relais K2
  • Stellung der Relais K1
  • Interne Betriebsspannung Ui
  • Stellung der Relais K3
  • Stellung der Relais K5
SRB400NE 230V 101178396其他数据
备注（应用程序）：
  • Sicherheits-Sensor
  • Schutzeinrichtung
SRB400NE 230V 101178396其他数据
备注（应用程序）：
  • Sicherheits-Sensor
  • Schutzeinrichtung
SRB400NE 230V 101178396笔记
注释（概述）：
Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören.
SRB400NE 230V 101178396笔记
注释（概述）：
Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören.

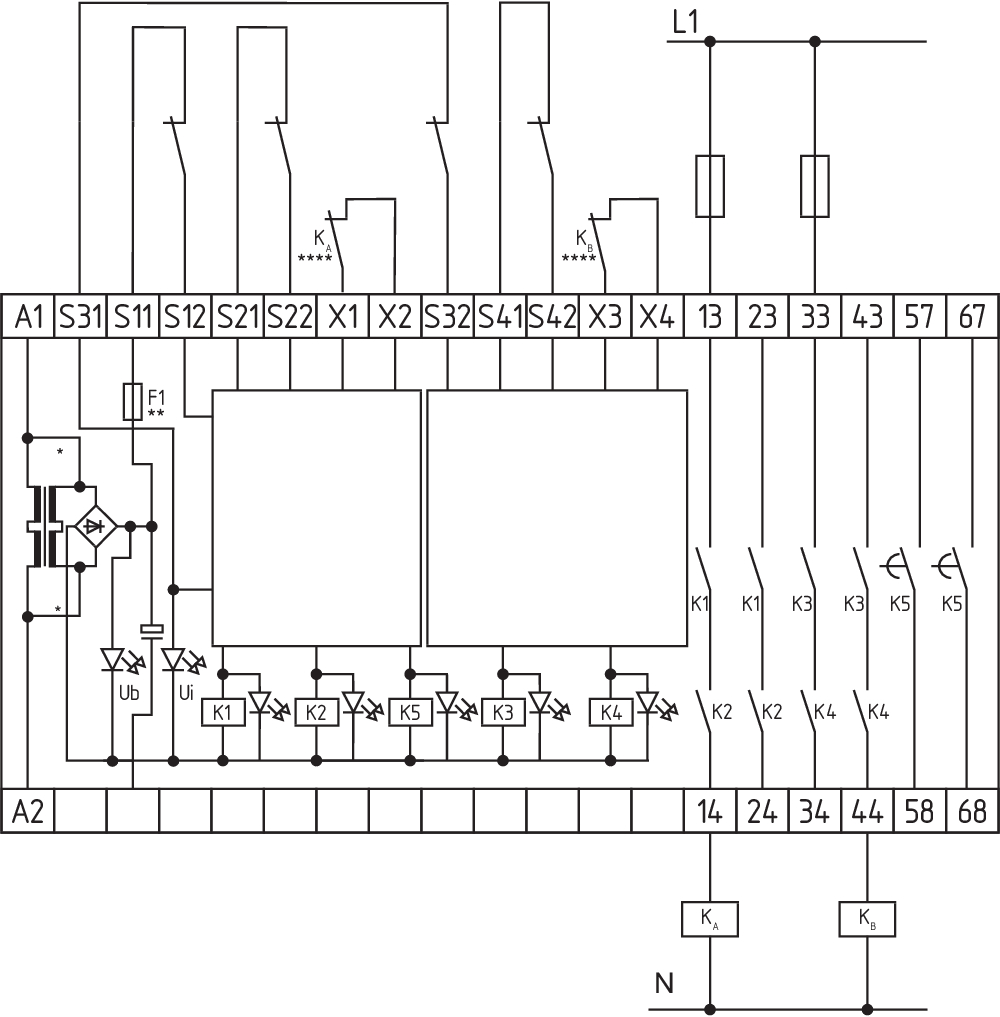

SRB400NE 230V 101178396电路示例
注意（电路示例）：
  • Die Ansteuerung erkennt Drahtbrüche und Erdschlüsse im Überwachungskreis.
  • 1-kanalige Ansteuerung mit Kontakt A, dargestellt am Beispiel einer Schutztürüberwachung; davon mindestens ein Kontakt zwangsöffnend; mit externem Reset-Taster (R).
  • Leistungsebene: 1-kanalige Ansteuerung geeignet zur Kontaktverstärkung bzw. Kontaktvervielfältigung durch Schütze oder Relais mit zwangsgeführten Kontakten.
  • Das Schaltungsbeispiel ist mit nicht betätigten Endschaltern und im spannungslosen Zustand dargestellt.
  • (H2) = Rückführkreis
SRB400NE 230V 101178396电路示例
注意（电路示例）：
  • Die Ansteuerung erkennt Drahtbrüche und Erdschlüsse im Überwachungskreis.
  • 1-kanalige Ansteuerung mit Kontakt A, dargestellt am Beispiel einer Schutztürüberwachung; davon mindestens ein Kontakt zwangsöffnend; mit externem Reset-Taster (R).
  • Leistungsebene: 1-kanalige Ansteuerung geeignet zur Kontaktverstärkung bzw. Kontaktvervielfältigung durch Schütze oder Relais mit zwangsgeführten Kontakten.
  • Das Schaltungsbeispiel ist mit nicht betätigten Endschaltern und im spannungslosen Zustand dargestellt.
  • (H2) = Rückführkreis
