德国Schmersal

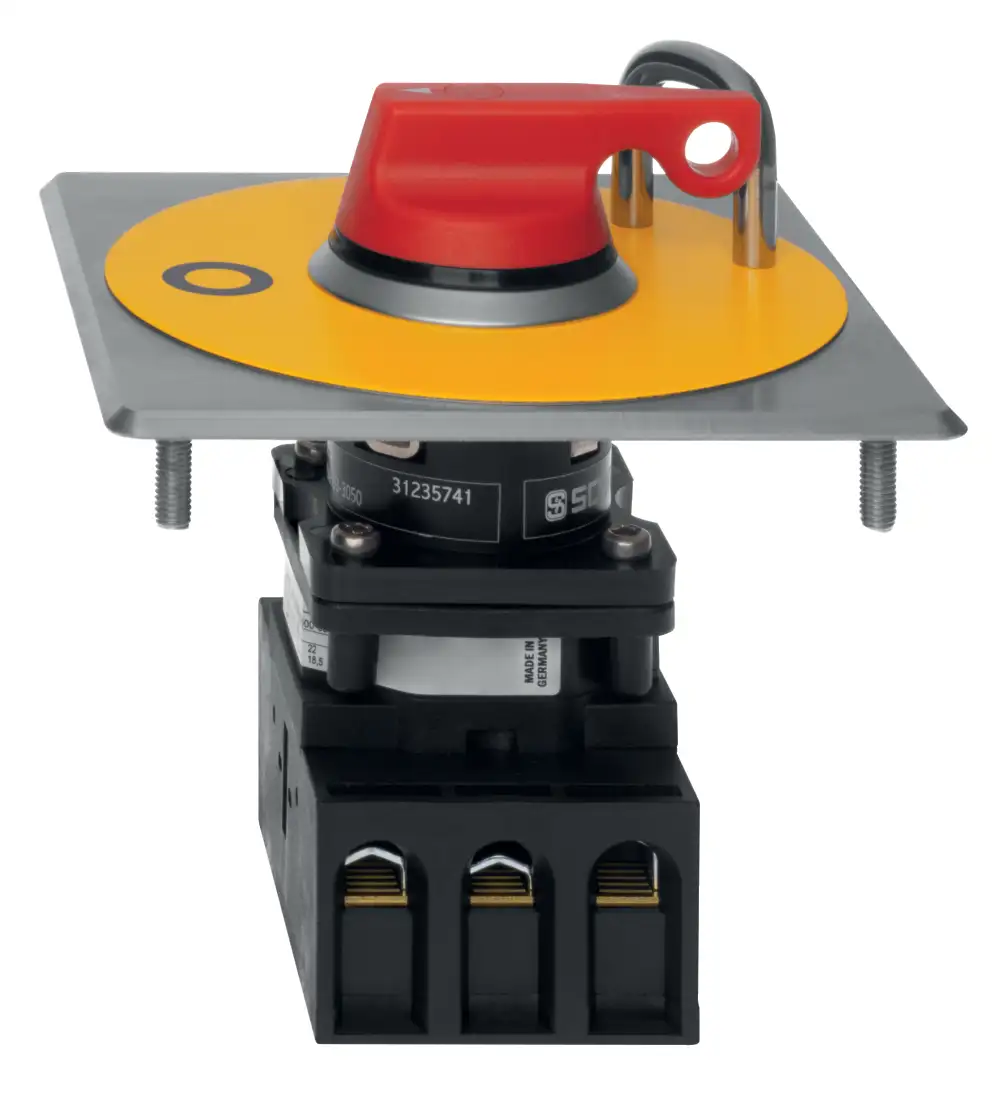

Schmersal NHSNH63-3050 103039231 主开关
型号: NHSNH63-3050
订货号: 103039231
参考面价： 188.75 EUR
- 主开关16A er63A
- 卫生设计
- 防护等级IP69K
- 安装直径B.222.3 mm
Schmersal NHSNH63-3050 103039231 主开关 基本属性
净重：0.700 KG
Schmersal NHSNH63-3050 103039231 主开关 产品资料
- 产品型号名称：
- NHSNH63-3050
- Artikelnummer (Bestellnummer)：
- 103039231
- EAN (European Article Number)：
- 4030661551326
- eCl@ss编号，版本12.0：
- 27-37-14-03
- eCl@ss编号，11.0版：
- 27-37-14-03
- eCl@ss编号，版本9.0：
- 27-37-14-03
- ETIM编号，7.0版：
- EC000216
- ETIM编号，版本6.0：
- EC000216
Schmersal NHSNH63-3050 103039231 主开关 产品资料
- 产品型号名称：
- NHSNH63-3050
- Artikelnummer (Bestellnummer)：
- 103039231
- EAN (European Article Number)：
- 4030661551326
- eCl@ss编号，版本12.0：
- 27-37-14-03
- eCl@ss编号，11.0版：
- 27-37-14-03
- eCl@ss编号，版本9.0：
- 27-37-14-03
- ETIM编号，7.0版：
- EC000216
- ETIM编号，版本6.0：
- EC000216
Schmersal NHSNH63-3050 103039231 主开关 授权和法规
Schmersal NHSNH63-3050 103039231 主开关 授权和法规
Schmersal NHSNH63-3050 103039231 主开关 一般数据
- 规则：
- EN IEC 60947-5-1
- EN IEC 60204-1
- DIN EN 1672-2
- ANSI/UL 60947-1
- ANSI/UL 60947-4-1A
- 处决：
- Hauptschalter 63A
- 设计：
- Verstärkungsplatte
- Einbaubedingungen (mechanisch)：
- beliebig
- Hinweis (Einbaubedingung)：
- Aussparung für Montage 90 mm x 90 mm
- 插科打诨：
- lang
- 密封类型：
- Membrane
- Lippendichtungen
- 标签材料：
- Edelstahl (V4A)
- 支架材料：
- Edelstahl (V4A)
- 控制面板的材料：
- Kunststoff
- 安装板材料：
- Edelstahl (V4A)
- 前环材料：
- ABS, verchromt
- 控制面板的颜色：
- rot
- 标签的颜色：
- gelb
- 支架的颜色：
- silber
- 接触元件的颜色：
- schwarz
- 前环的颜色：
- silber
- 安装板的颜色：
- silber
- 密封波纹管的颜色：
- schwarz
- 毛重：
- 700 g
Schmersal NHSNH63-3050 103039231 主开关 一般数据
- 规则：
- EN IEC 60947-5-1
- EN IEC 60204-1
- DIN EN 1672-2
- ANSI/UL 60947-1
- ANSI/UL 60947-4-1A
- 处决：
- Hauptschalter 63A
- 设计：
- Verstärkungsplatte
- Einbaubedingungen (mechanisch)：
- beliebig
- Hinweis (Einbaubedingung)：
- Aussparung für Montage 90 mm x 90 mm
- 插科打诨：
- lang
- 密封类型：
- Membrane
- Lippendichtungen
- 标签材料：
- Edelstahl (V4A)
- 支架材料：
- Edelstahl (V4A)
- 控制面板的材料：
- Kunststoff
- 安装板材料：
- Edelstahl (V4A)
- 前环材料：
- ABS, verchromt
- 控制面板的颜色：
- rot
- 标签的颜色：
- gelb
- 支架的颜色：
- silber
- 接触元件的颜色：
- schwarz
- 前环的颜色：
- silber
- 安装板的颜色：
- silber
- 密封波纹管的颜色：
- schwarz
- 毛重：
- 700 g
Schmersal NHSNH63-3050 103039231 主开关 一般数据
- 出人意料的存在：
- Ja
- 完全绝缘：
- Ja
- 开关位置数量：
- 1
Schmersal NHSNH63-3050 103039231 主开关 一般数据
- 出人意料的存在：
- Ja
- 完全绝缘：
- Ja
- 开关位置数量：
- 1
Schmersal NHSNH63-3050 103039231 主开关 一般数据
Schmersal NHSNH63-3050 103039231 主开关 机械数据
- 正在解锁：
- Dreh-Entriegelung
- 休息位置：
- rechts
- 最小机械寿命：
- 100.000 Schaltspiele
- 换档角度，右侧：
- 90 °
- 固定：
- Schrauben
- 螺钉拧紧力矩：
- 1,6 Nm
Schmersal NHSNH63-3050 103039231 主开关 机械数据
- 正在解锁：
- Dreh-Entriegelung
- 休息位置：
- rechts
- 最小机械寿命：
- 100.000 Schaltspiele
- 换档角度，右侧：
- 90 °
- 固定：
- Schrauben
- 螺钉拧紧力矩：
- 1,6 Nm
Schmersal NHSNH63-3050 103039231 主开关 机械数据
Schmersal NHSNH63-3050 103039231 主开关 机械数据
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 4 mm², flexibel
- 连接横截面，最大：
- 16 mm², flexibel
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 4 AWG
- 卡箍拧紧力矩：
- 2,5 Nm
Schmersal NHSNH63-3050 103039231 主开关 机械数据
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 4 mm², flexibel
- 连接横截面，最大：
- 16 mm², flexibel
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 4 AWG
- 卡箍拧紧力矩：
- 2,5 Nm
Schmersal NHSNH63-3050 103039231 主开关 机械数据和尺寸
- 长：
- 72 mm
- 身高：
- 29 mm
- 安装高度：
- 37 mm
- Hinweis (Einbauhöhe)：
- Höhe vor der Frontplatte.
- 安装深度：
- 85 mm
- Hinweis (Einbautiefe)：
- Tiefe hinter Frontplatte inklusiv Schaltblock
- 长x宽x高：
- Abmessungen der Befestigungsplatte: 110 mm x 110 mm
- 控制头直径：
- 45 mm
- 前环直径：
- 44,5 mm
- 切换的长度：
- 52 mm
- 肘节直径：
- 39 mm
- 安装直径：
- 22,3 mm
- 前面板的最小厚度：
- 1,5 mm
- 前面板的最大厚度：
- 6 mm
- 笔记：
- Größe der Montageplatte 110 mm x 110 mm
Schmersal NHSNH63-3050 103039231 主开关 机械数据和尺寸
- 长：
- 72 mm
- 身高：
- 29 mm
- 安装高度：
- 37 mm
- Hinweis (Einbauhöhe)：
- Höhe vor der Frontplatte.
- 安装深度：
- 85 mm
- Hinweis (Einbautiefe)：
- Tiefe hinter Frontplatte inklusiv Schaltblock
- 长x宽x高：
- Abmessungen der Befestigungsplatte: 110 mm x 110 mm
- 控制头直径：
- 45 mm
- 前环直径：
- 44,5 mm
- 切换的长度：
- 52 mm
- 肘节直径：
- 39 mm
- 安装直径：
- 22,3 mm
- 前面板的最小厚度：
- 1,5 mm
- 前面板的最大厚度：
- 6 mm
- 笔记：
- Größe der Montageplatte 110 mm x 110 mm
Schmersal NHSNH63-3050 103039231 主开关 环境条件
- 保护类型：
- IP67
- IP69
- 环境温度：
- +0 ... +80 °C
- 抗冲击性：
- 30 g / 18 ms
- 抗振动性：
- 20 g / 10 ... 150 Hz
Schmersal NHSNH63-3050 103039231 主开关 环境条件
- 保护类型：
- IP67
- IP69
- 环境温度：
- +0 ... +80 °C
- 抗冲击性：
- 30 g / 18 ms
- 抗振动性：
- 20 g / 10 ... 150 Hz
Schmersal NHSNH63-3050 103039231 主开关 环境条件.绝缘特性
- 设计抗震Uimp：
- 6 kV
Schmersal NHSNH63-3050 103039231 主开关 环境条件.绝缘特性
- 设计抗震Uimp：
- 6 kV
Schmersal NHSNH63-3050 103039231 主开关 电气数据
- 连续热电流：
- 63 A
- 设计工作电压：
- 690 VAC
- 开关电源，AC-3：
- 22.000 W
- 开关电源，AC-23：
- 22.000 W
- 切换原理：
- Schleichschaltung
Schmersal NHSNH63-3050 103039231 主开关 电气数据
- 连续热电流：
- 63 A
- 设计工作电压：
- 690 VAC
- 开关电源，AC-3：
- 22.000 W
- 开关电源，AC-23：
- 22.000 W
- 切换原理：
- Schleichschaltung
Schmersal NHSNH63-3050 103039231 主开关 其他数据
- Hinweis (Applikationsanwendungen)：
- Hauptschalter als Not-Halt-Ausführung mit rotem Knebel und Gelbschild
- Lasttrennschalter, Produktreihe B200, Baureihe B263, 3-pol Ein-/Ausschalter, Fronteinbauschalter
Schmersal NHSNH63-3050 103039231 主开关 其他数据
- Hinweis (Applikationsanwendungen)：
- Hauptschalter als Not-Halt-Ausführung mit rotem Knebel und Gelbschild
- Lasttrennschalter, Produktreihe B200, Baureihe B263, 3-pol Ein-/Ausschalter, Fronteinbauschalter
Schmersal NHSNH63-3050 103039231 主开关 交货范围
- Hinweis (Lieferumfang, Anzahl und Art)：
- mit Montageplatte und ggf. gelbem Unterlegeschild
Schmersal NHSNH63-3050 103039231 主开关 交货范围
- Hinweis (Lieferumfang, Anzahl und Art)：
- mit Montageplatte und ggf. gelbem Unterlegeschild
