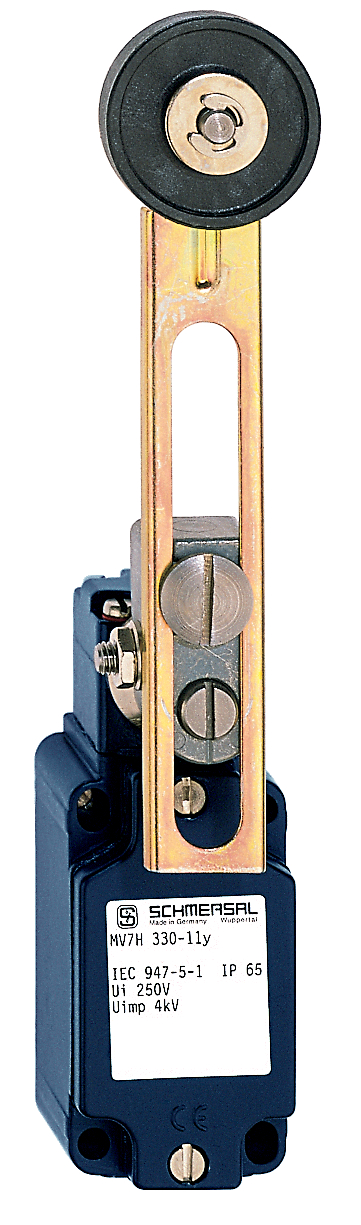

MV7H 330-11Y-M20-1366 101160085
MV7H 330-11Y-M20-1366 101160085基本信息
型号: MV7H 330-11Y-M20-1366
订货号: 101160085
- 耐温型（最高160°C）
- 金属外壳
- 使用寿命长
- 40毫米x 76毫米x 40毫米（基本单元）
- 适用于低运行速度
- 1行入口M 20 x 1.5
- 不含硅树脂
- 在发电厂使用中得到验证
- 执行器可以改装4 x 90º
- 执行机构可360º无限调节
- 执行机构可以180º转换为轴
MV7H 330-11Y-M20-1366 101160085基本属性
净重：0.425 KG
长度：40 mm
宽度：40 mm
高度：232 mm
MV7H 330-11Y-M20-1366 101160085产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- MV7H 330-11Y-M20-1366
- 项目编号（订单编号）：
- 101160085
- EAN（欧洲商品编号）：
- 4030661188744
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
MV7H 330-11Y-M20-1366 101160085产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- MV7H 330-11Y-M20-1366
- 项目编号（订单编号）：
- 101160085
- EAN（欧洲商品编号）：
- 4030661188744
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
MV7H 330-11Y-M20-1366 101160085授权和法规
- 证书：
- cULus
- CCC
MV7H 330-11Y-M20-1366 101160085授权和法规
- 证书：
- cULus
- CCC
MV7H 330-11Y-M20-1366 101160085一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Leichtmetall-Druckguss, lackiert
- 外壳涂层材料：
- lackiert
- 毛重：
- 425 g
MV7H 330-11Y-M20-1366 101160085一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Leichtmetall-Druckguss, lackiert
- 外壳涂层材料：
- lackiert
- 毛重：
- 425 g
MV7H 330-11Y-M20-1366 101160085一般数据
- 开启器数量：
- 1
- 闭合器数量：
- 1
MV7H 330-11Y-M20-1366 101160085一般数据
- 开启器数量：
- 1
- 闭合器数量：
- 1
MV7H 330-11Y-M20-1366 101160085安全注意事项安全输出
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
MV7H 330-11Y-M20-1366 101160085安全注意事项安全输出
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
MV7H 330-11Y-M20-1366 101160085机械数据
- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Messing (Me)
- 触点开口宽度：
- 2 x 0,5 mm
- 最低运行速度：
- 1 mm/min
- 工作扭矩：
- 0,5 Nm
- 切换点重复性：
- 0,02 mm
MV7H 330-11Y-M20-1366 101160085机械数据
- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Messing (Me)
- 触点开口宽度：
- 2 x 0,5 mm
- 最低运行速度：
- 1 mm/min
- 工作扭矩：
- 0,5 Nm
- 切换点重复性：
- 0,02 mm
MV7H 330-11Y-M20-1366 101160085机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
MV7H 330-11Y-M20-1366 101160085机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG

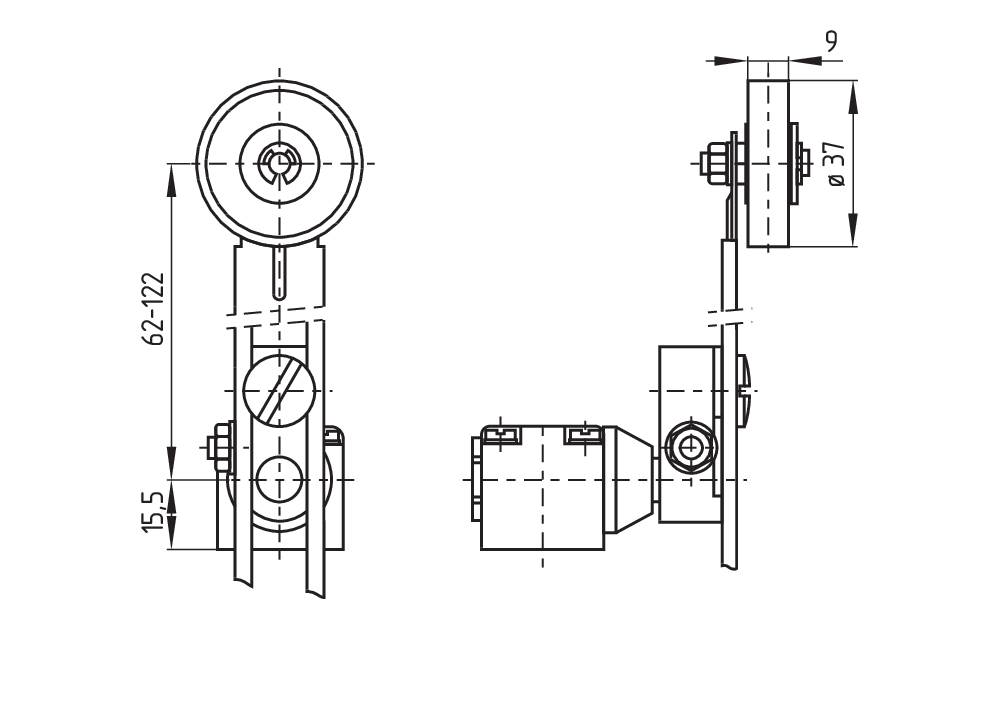

MV7H 330-11Y-M20-1366 101160085机械数据和尺寸
- 传感器长度：
- 40 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 232 mm
- 卷的宽度：
- 9 mm
- 轧辊直径：
- 37 mm
MV7H 330-11Y-M20-1366 101160085机械数据和尺寸
- 传感器长度：
- 40 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 232 mm
- 卷的宽度：
- 9 mm
- 轧辊直径：
- 37 mm
MV7H 330-11Y-M20-1366 101160085环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +160 °C
- 抗冲击性：
- 50 g / 6 ms
MV7H 330-11Y-M20-1366 101160085环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +160 °C
- 抗冲击性：
- 50 g / 6 ms
MV7H 330-11Y-M20-1366 101160085环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
- 设计抗震Uimp：
- 4 kV
MV7H 330-11Y-M20-1366 101160085环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
- 设计抗震Uimp：
- 4 kV
MV7H 330-11Y-M20-1366 101160085电气数据
- 连续热电流：
- 6 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 2,5 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 注释（开关元件）：
- galvanisch getrennte Kontaktbrücken
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 1,5 ms
- 切换时间，最大值：
- 10 ms
- 接触材料，电动：
- Silber
MV7H 330-11Y-M20-1366 101160085电气数据
- 连续热电流：
- 6 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 2,5 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 注释（开关元件）：
- galvanisch getrennte Kontaktbrücken
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 1,5 ms
- 切换时间，最大值：
- 10 ms
- 接触材料，电动：
- Silber
