MS 064-13Y 101056942
MS 064-13Y 101056942基本信息
型号: MS 064-13Y
订货号: 101056942
- 金属外壳
- 184毫米x 111毫米x 149毫米（基本单元）
- 2个电缆入口M 25 x 1.5
- 3或4个触点
- 执行器可以改装4 x 90°
MS 064-13Y 101056942基本属性
净重：3.715 KG
长度：149 mm
宽度：156 mm
高度：111 mm
MS 064-13Y 101056942产品资料
- 产品型号名称：
- MS 064-13Y
- 项目编号（订单编号）：
- 101056942
- EAN（欧洲商品编号）：
- 4030661022635
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
MS 064-13Y 101056942产品资料
- 产品型号名称：
- MS 064-13Y
- 项目编号（订单编号）：
- 101056942
- EAN（欧洲商品编号）：
- 4030661022635
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
MS 064-13Y 101056942授权和法规
- 证书：
- cULus
- CCC
MS 064-13Y 101056942授权和法规
- 证书：
- cULus
- CCC
MS 064-13Y 101056942一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Kugel
- 外壳材料：
- Grauguss, verzinkt
- 外壳涂层材料：
- lackiert
- 毛重：
- 3.715 g
MS 064-13Y 101056942一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Kugel
- 外壳材料：
- Grauguss, verzinkt
- 外壳涂层材料：
- lackiert
- 毛重：
- 3.715 g
MS 064-13Y 101056942一般数据

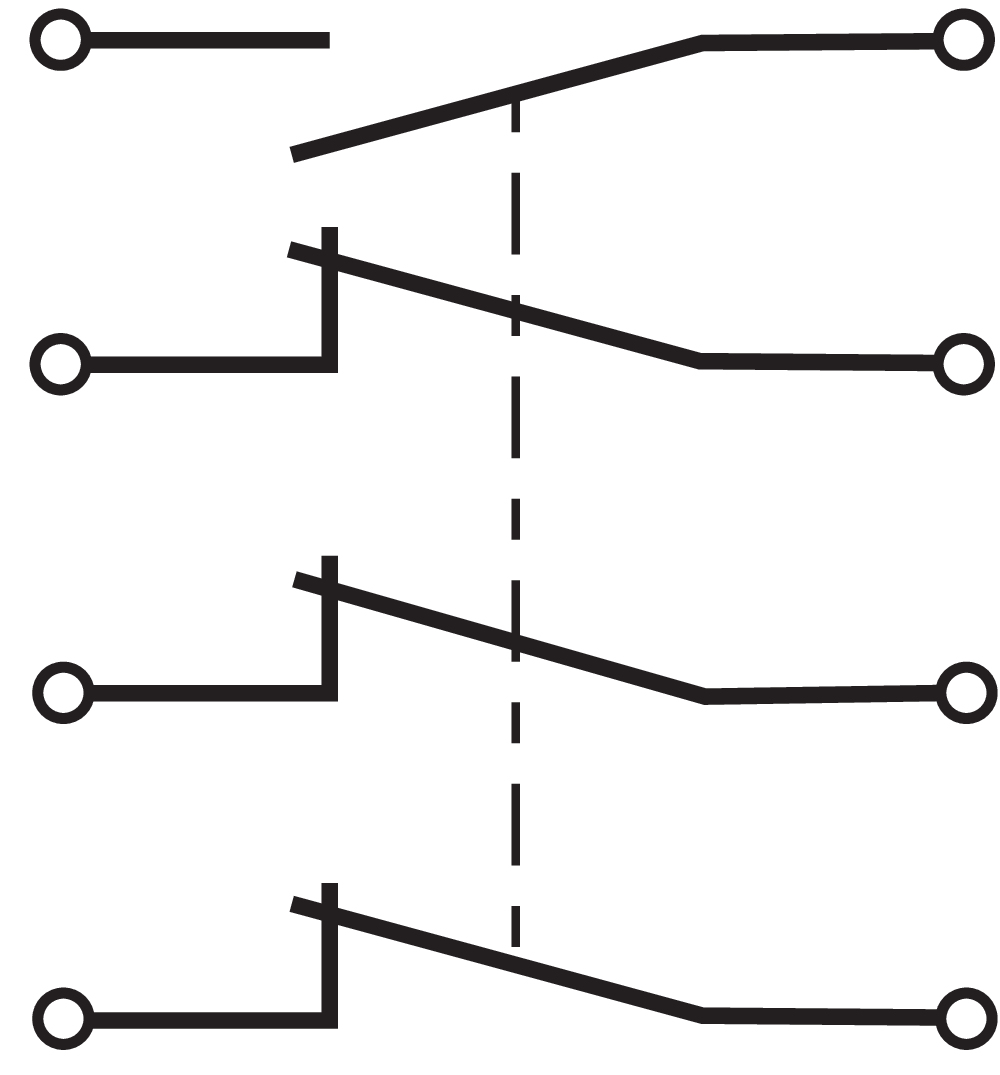

- 开启器数量：
- 3
- 闭合器数量：
- 1
MS 064-13Y 101056942一般数据
- 开启器数量：
- 3
- 闭合器数量：
- 1
MS 064-13Y 101056942安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
MS 064-13Y 101056942安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
MS 064-13Y 101056942机械数据
- 执行机构：
- Druckbolzen
- 最小机械寿命：
- 30.000 Schaltspiele
- 接近角：
- 20 °
- 触点开口宽度：
- 2 x 4 mm
- 最低运行速度：
- 600 mm/min
- 最大工作速度：
- 1 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
MS 064-13Y 101056942机械数据
- 执行机构：
- Druckbolzen
- 最小机械寿命：
- 30.000 Schaltspiele
- 接近角：
- 20 °
- 触点开口宽度：
- 2 x 4 mm
- 最低运行速度：
- 600 mm/min
- 最大工作速度：
- 1 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
MS 064-13Y 101056942机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 4 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 11 AWG
MS 064-13Y 101056942机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 4 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 11 AWG
MS 064-13Y 101056942机械数据和尺寸
- 传感器长度：
- 149 mm
- 传感器的宽度：
- 156 mm
- 传感器的高度：
- 111 mm
- 柱塞直径：
- 10 mm
MS 064-13Y 101056942机械数据和尺寸
- 传感器长度：
- 149 mm
- 传感器的宽度：
- 156 mm
- 传感器的高度：
- 111 mm
- 柱塞直径：
- 10 mm
MS 064-13Y 101056942环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
MS 064-13Y 101056942环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
MS 064-13Y 101056942环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
- 设计抗震Uimp：
- 6 kV
MS 064-13Y 101056942环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
- 设计抗震Uimp：
- 6 kV
MS 064-13Y 101056942电气数据
- 连续热电流：
- 25 A
- 电压，AC-15类：
- 400 VAC
- 电力，使用类别AC-15：
- 25 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 注释（开关元件）：
- galvanisch getrennte Kontaktbrücken
- 切换原理：
- Sprungschaltung
- 最大开关频率：
- 1.000 /h
- 接触材料，电动：
- Silber
MS 064-13Y 101056942电气数据
- 连续热电流：
- 25 A
- 电压，AC-15类：
- 400 VAC
- 电力，使用类别AC-15：
- 25 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 注释（开关元件）：
- galvanisch getrennte Kontaktbrücken
- 切换原理：
- Sprungschaltung
- 最大开关频率：
- 1.000 /h
- 接触材料，电动：
- Silber
MS 064-13Y 101056942笔记
- 注释（概述）：
- Seitliche Betätigung sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters erheblich reduziert wird.
MS 064-13Y 101056942笔记
- 注释（概述）：
- Seitliche Betätigung sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters erheblich reduziert wird.
