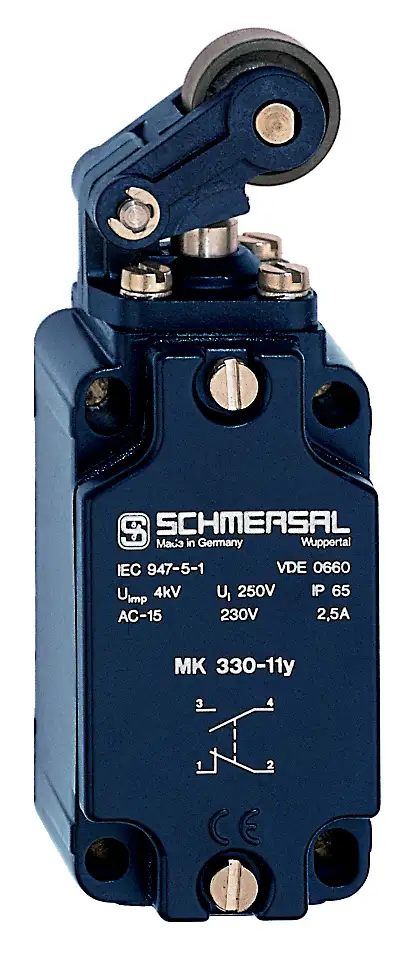

MK 330-11Y-M20 101163173
MK 330-11Y-M20 101163173基本信息
型号: MK 330-11Y-M20
订货号: 101163173
- 执行器可以改装4 x 90°
- 金属外壳
- 使用寿命长
- 40毫米x 76毫米x 40毫米（基本单元）
- 适用于低运行速度
- 1行入口M 20 x 1.5
- 不含硅树脂
- 在发电厂使用中得到验证
MK 330-11Y-M20 101163173基本属性
净重：0.190 KG
长度：40 mm
宽度：40 mm
高度：114 mm
MK 330-11Y-M20 101163173产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- MK 330-11Y-M20
- 项目编号（订单编号）：
- 101163173
- EAN（欧洲商品编号）：
- 4030661202525
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
MK 330-11Y-M20 101163173产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- MK 330-11Y-M20
- 项目编号（订单编号）：
- 101163173
- EAN（欧洲商品编号）：
- 4030661202525
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
MK 330-11Y-M20 101163173授权和法规
- 证书：
- cULus
- CCC
MK 330-11Y-M20 101163173授权和法规
- 证书：
- cULus
- CCC
MK 330-11Y-M20 101163173一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Leichtmetall-Druckguss, lackiert
- 外壳涂层材料：
- lackiert
- 毛重：
- 190 g
MK 330-11Y-M20 101163173一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Leichtmetall-Druckguss, lackiert
- 外壳涂层材料：
- lackiert
- 毛重：
- 190 g
MK 330-11Y-M20 101163173一般数据
- 开启器数量：
- 1
- 闭合器数量：
- 1
MK 330-11Y-M20 101163173一般数据
- 开启器数量：
- 1
- 闭合器数量：
- 1
MK 330-11Y-M20 101163173安全注意事项安全输出
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
MK 330-11Y-M20 101163173安全注意事项安全输出
- B10D开启器（NC）：
- 20.000.000 Schaltspiele
MK 330-11Y-M20 101163173机械数据
- 执行机构：
- Rollenhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 30.000.000 Schaltspiele
- 最小操作力：
- 19 N
- 触点开口宽度：
- 2 x 0,5 mm
- 最低运行速度：
- 1 mm/min
- 切换点重复性：
- 0,02 mm
MK 330-11Y-M20 101163173机械数据
- 执行机构：
- Rollenhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 30.000.000 Schaltspiele
- 最小操作力：
- 19 N
- 触点开口宽度：
- 2 x 0,5 mm
- 最低运行速度：
- 1 mm/min
- 切换点重复性：
- 0,02 mm
MK 330-11Y-M20 101163173机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
MK 330-11Y-M20 101163173机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
MK 330-11Y-M20 101163173机械数据和尺寸
- 传感器长度：
- 40 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 113,5 mm
- 卷的宽度：
- 8,5 mm
- 轧辊直径：
- 18 mm
MK 330-11Y-M20 101163173机械数据和尺寸
- 传感器长度：
- 40 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 113,5 mm
- 卷的宽度：
- 8,5 mm
- 轧辊直径：
- 18 mm
MK 330-11Y-M20 101163173环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
- 抗冲击性：
- 50 g / 6 ms
MK 330-11Y-M20 101163173环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
- 抗冲击性：
- 50 g / 6 ms
MK 330-11Y-M20 101163173环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
- 设计抗震Uimp：
- 4 kV
MK 330-11Y-M20 101163173环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
- 设计抗震Uimp：
- 4 kV
MK 330-11Y-M20 101163173电气数据
- 连续热电流：
- 6 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 2,5 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 注释（开关元件）：
- galvanisch getrennte Kontaktbrücken
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 1,5 ms
- 切换时间，最大值：
- 10 ms
- 接触材料，电动：
- Silber
MK 330-11Y-M20 101163173电气数据
- 连续热电流：
- 6 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 2,5 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 注释（开关元件）：
- galvanisch getrennte Kontaktbrücken
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 1,5 ms
- 切换时间，最大值：
- 10 ms
- 接触材料，电动：
- Silber
MK 330-11Y-M20 101163173笔记
- 注释（概述）：
- Betätigung von rechts sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters reduziert wird.
MK 330-11Y-M20 101163173笔记
- 注释（概述）：
- Betätigung von rechts sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters reduziert wird.
