MK 017-22Y-U270 131182637
MK 017-22Y-U270 131182637基本信息
型号: MK 017-22Y-U270
订货号: 131182637
参考面价： 174.10 EUR
- 3线入口M 20 x 1.5
- 金属外壳
- 4联系人
- 67毫米x 130毫米x 43毫米（基本单元）
- 执行器可以改装4 x 90°
MK 017-22Y-U270 131182637基本属性
净重：0.453 KG
长度：43 mm
宽度：67 mm
高度：168 mm
MK 017-22Y-U270 131182637产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- MK 017-22Y-U270
- 项目编号（订单编号）：
- 131182637
- EAN（欧洲商品编号）：
- 8905236102264
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
MK 017-22Y-U270 131182637产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- MK 017-22Y-U270
- 项目编号（订单编号）：
- 131182637
- EAN（欧洲商品编号）：
- 8905236102264
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
MK 017-22Y-U270 131182637授权和法规
- 证书：
- CCC
MK 017-22Y-U270 131182637授权和法规
- 证书：
- CCC
MK 017-22Y-U270 131182637一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Leichtmetall-Druckguss, lackiert
- 外壳涂层材料：
- lackiert
- 毛重：
- 453 g
MK 017-22Y-U270 131182637一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Leichtmetall-Druckguss, lackiert
- 外壳涂层材料：
- lackiert
- 毛重：
- 453 g
MK 017-22Y-U270 131182637一般数据

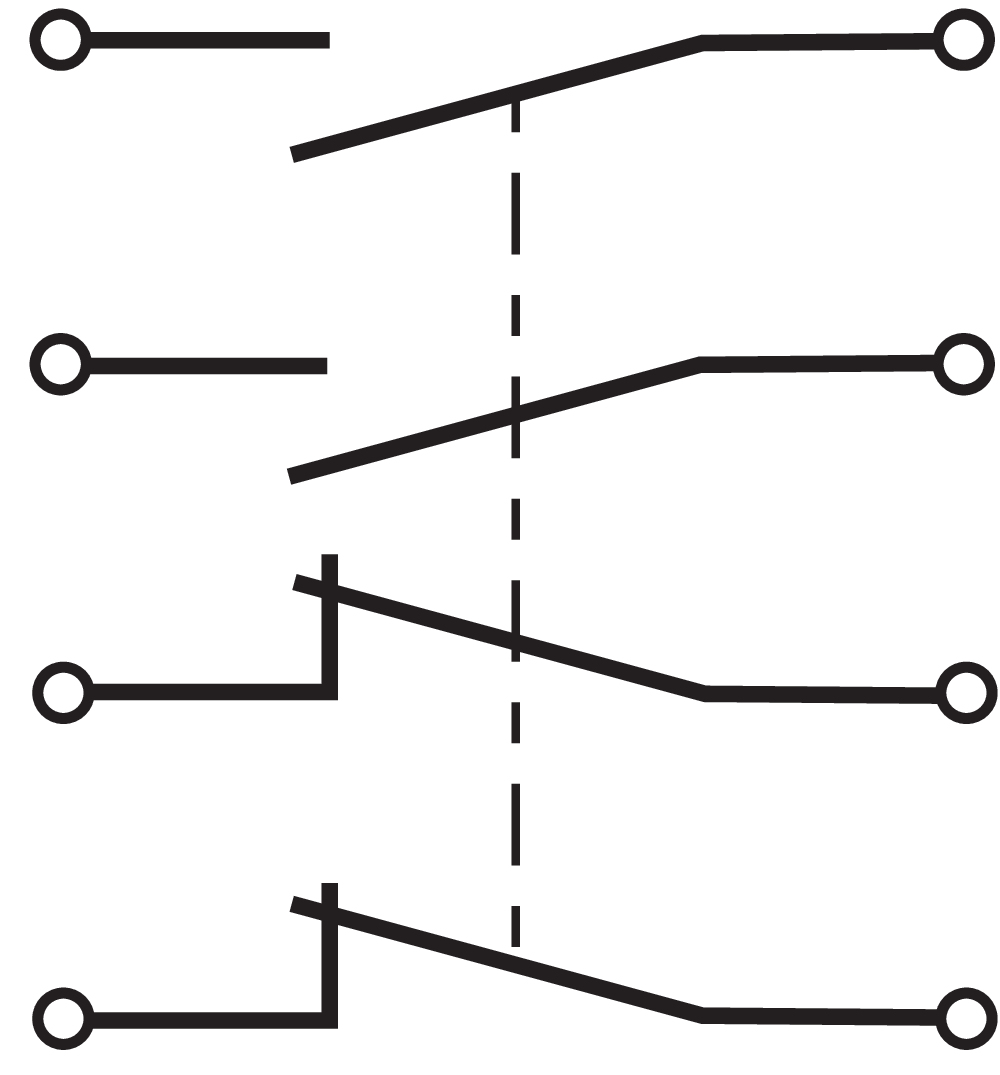

- 开启器数量：
- 2
- 闭合器数量：
- 2
MK 017-22Y-U270 131182637一般数据
- 开启器数量：
- 2
- 闭合器数量：
- 2
MK 017-22Y-U270 131182637机械数据
- 执行机构：
- Rollenhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 接近角，从左起：
- 45 °
- 接近角，从右侧：
- 30 °
- 操作力：
- 12 N
- 触点开口宽度：
- 2 x 1,2 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 0,5 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
MK 017-22Y-U270 131182637机械数据
- 执行机构：
- Rollenhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 接近角，从左起：
- 45 °
- 接近角，从右侧：
- 30 °
- 操作力：
- 12 N
- 触点开口宽度：
- 2 x 1,2 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 0,5 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
MK 017-22Y-U270 131182637机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
MK 017-22Y-U270 131182637机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG

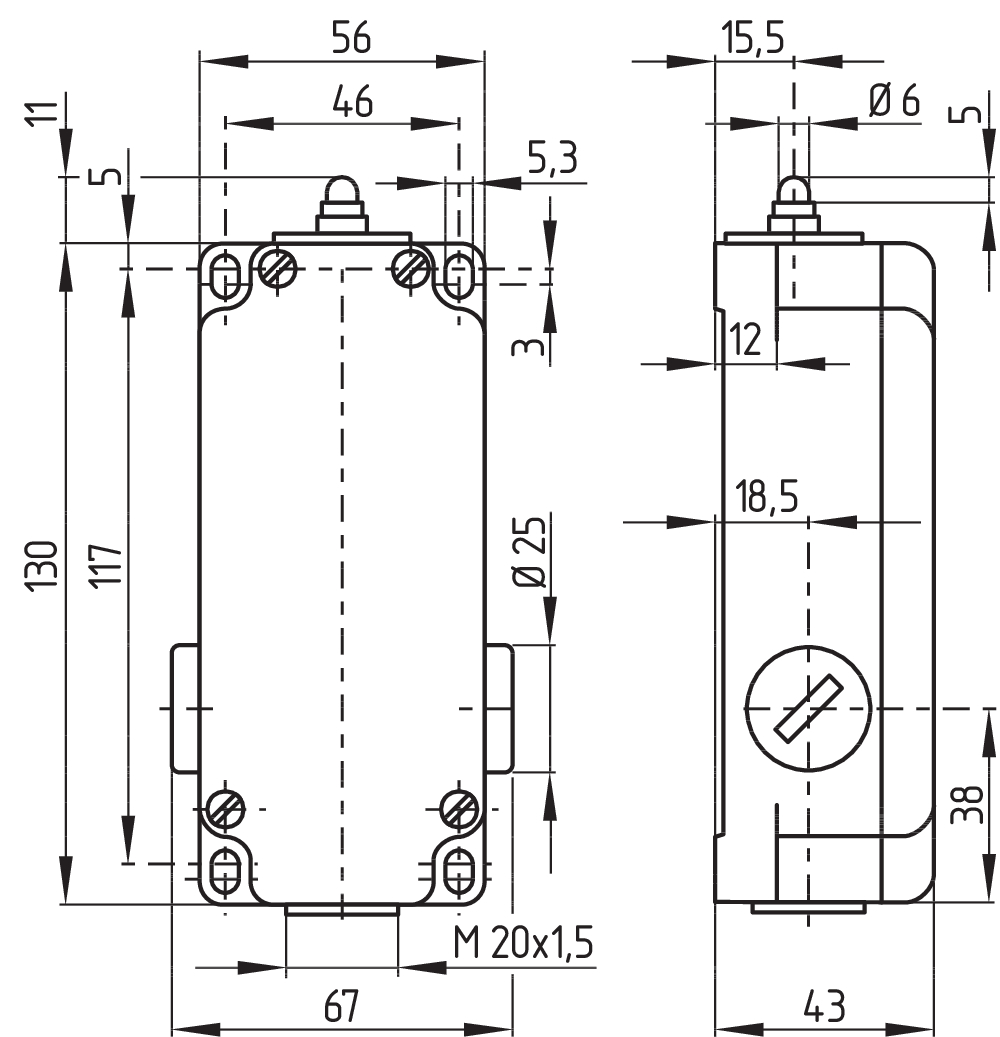

MK 017-22Y-U270 131182637机械数据和尺寸
- 传感器长度：
- 43 mm
- 传感器的宽度：
- 67 mm
- 传感器的高度：
- 168 mm
- 卷的宽度：
- 8,5 mm
- 轧辊直径：
- 20 mm
MK 017-22Y-U270 131182637机械数据和尺寸
- 传感器长度：
- 43 mm
- 传感器的宽度：
- 67 mm
- 传感器的高度：
- 168 mm
- 卷的宽度：
- 8,5 mm
- 轧辊直径：
- 20 mm
MK 017-22Y-U270 131182637环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
MK 017-22Y-U270 131182637环境条件
- 保护类型：
- IP65
- 环境温度：
- -30 ... +90 °C
MK 017-22Y-U270 131182637环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
MK 017-22Y-U270 131182637环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
MK 017-22Y-U270 131182637电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 400 VAC
- 电力，使用类别AC-15：
- 2,5 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 注释（开关元件）：
- galvanisch getrennte Kontaktbrücken
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 2,5 ms
- 切换时间，最大值：
- 40 ms
- 接触材料，电动：
- Silber
MK 017-22Y-U270 131182637电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 400 VAC
- 电力，使用类别AC-15：
- 2,5 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 注释（开关元件）：
- galvanisch getrennte Kontaktbrücken
- 切换原理：
- Sprungschaltung
- 冲击持续时间，最大值：
- 2,5 ms
- 切换时间，最大值：
- 40 ms
- 接触材料，电动：
- Silber
MK 017-22Y-U270 131182637笔记
- 注释（概述）：
- Betätigung von rechts sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters reduziert wird.
MK 017-22Y-U270 131182637笔记
- 注释（概述）：
- Betätigung von rechts sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters reduziert wird.
