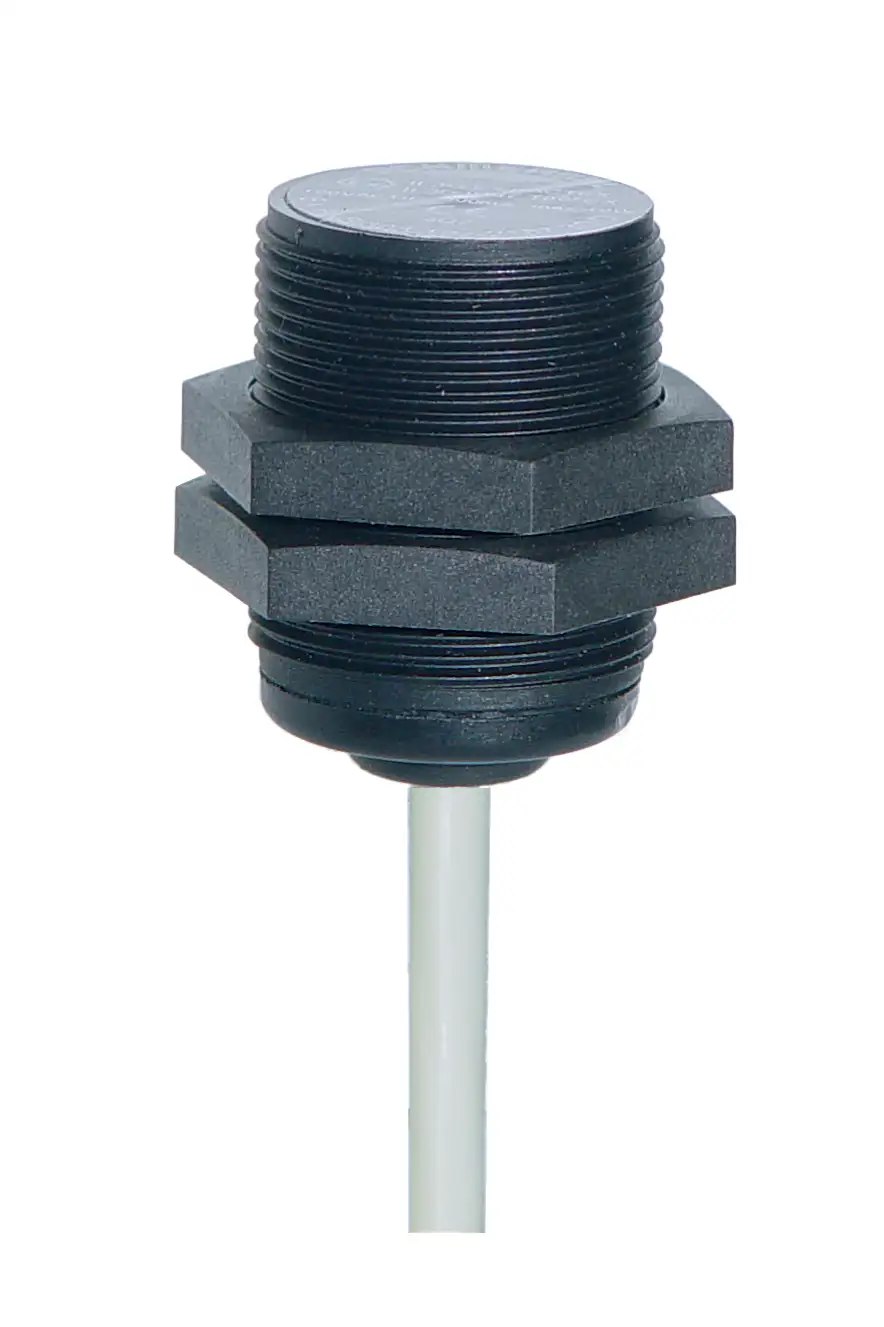

EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236基本信息
型号: EX-BNS 303-12ZG-2187-3G/D 5,0M
订货号: 101189236
参考面价： 92.85 EUR
- LED版本
- ATEX区域2和22的EX保护
- 塑料外壳
- ÖM30
- 带编码
- 对侧向位移不敏感
- 仅适用于与BPS 303 SS组合使用的食品
- 无机械磨损
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236基本属性
净重：0.235 KG
长度：44 mm
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236产品资料
- 产品型号名称：
- EX-BNS 303-12ZG-2187-3G/D 5,0M
- 项目编号（订单编号）：
- 101189236
- EAN（欧洲商品编号）：
- 4030661346878
- eCl@ss编号，版本12.0：
- 27-27-44-01
- eCl@ss编号，11.0版：
- 27-27-24-02
- eCl@ss编号，版本9.0：
- 27-27-24-02
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236产品资料
- 产品型号名称：
- EX-BNS 303-12ZG-2187-3G/D 5,0M
- 项目编号（订单编号）：
- 101189236
- EAN（欧洲商品编号）：
- 4030661346878
- eCl@ss编号，版本12.0：
- 27-27-44-01
- eCl@ss编号，11.0版：
- 27-27-24-02
- eCl@ss编号，版本9.0：
- 27-27-24-02
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236授权和法规
- 证书：
- ATEX (Konformitätserklärung)
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236授权和法规
- 证书：
- ATEX (Konformitätserklärung)
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236防爆
- 防爆：规定：
- EN IEC 60079-0
- EN IEC 60079-15
- EN 60079-31
- 防爆区：
- 2
- 22
- 防爆类别：
- 3G
- 3D
- 防爆标志：
- D II 3G Ex nC IIC T6 Gc X
- D II 3D Ex tc IIIC T80°C Dc X
- 制造商声明：
- ATEX Zone 2 und 22
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236防爆
- 防爆：规定：
- EN IEC 60079-0
- EN IEC 60079-15
- EN 60079-31
- 防爆区：
- 2
- 22
- 防爆类别：
- 3G
- 3D
- 防爆标志：
- D II 3G Ex nC IIC T6 Gc X
- D II 3D Ex tc IIIC T80°C Dc X
- 制造商声明：
- ATEX Zone 2 und 22
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236一般数据
- 住房设计：
- Zylinder, Gewinde
- 安装条件（机械）：
- quasibündig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 母亲的材料：
- Thermoplast
- 毛重：
- 235 g
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236一般数据
- 住房设计：
- Zylinder, Gewinde
- 安装条件（机械）：
- quasibündig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 母亲的材料：
- Thermoplast
- 毛重：
- 235 g
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236一般数据
- 编码：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 集成显示器，通用：
- Ja
- 开启器数量：
- 2
- 闭合器数量：
- 1
- 安全触点数量：
- 2
- 导线数量：
- 6
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236一般数据
- 编码：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 集成显示器，通用：
- Ja
- 开启器数量：
- 2
- 闭合器数量：
- 1
- 安全触点数量：
- 2
- 导线数量：
- 6
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236安全注意事项安全输出
- B10D值，开启器/闭合器（常闭/常闭）：
- 25.000.000 Schaltspiele
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236安全注意事项安全输出
- B10D值，开启器/闭合器（常闭/常闭）：
- 25.000.000 Schaltspiele
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236机械数据
- 活动区域：
- vorderseitig
- 执行机构：
- Magnet
- 冲击能量，最大值：
- 4 J
- 运动方向：
- Frontal zur aktiven Fläche
- 螺母拧紧力矩，最大值：
- 3 Nm
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236机械数据
- 活动区域：
- vorderseitig
- 执行机构：
- Magnet
- 冲击能量，最大值：
- 4 J
- 运动方向：
- Frontal zur aktiven Fläche
- 螺母拧紧力矩，最大值：
- 3 Nm
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao：
- 5 mm
- 安全开关距离OFF Sar：
- 15 mm
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao：
- 5 mm
- 安全开关距离OFF Sar：
- 15 mm
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236机械数据
- 线路长度：
- 5 m
- 连接类型：
- Leitung
- 堆芯横截面：
- 0,25 mm2
- 堆芯横截面：
- 23 AWG
- 电缆护套材料：
- PVC
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236机械数据
- 线路长度：
- 5 m
- 连接类型：
- Leitung
- 堆芯横截面：
- 0,25 mm2
- 堆芯横截面：
- 23 AWG
- 电缆护套材料：
- PVC
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236机械数据和尺寸
- 传感器的ISO螺纹：
- M30
- 按键宽度：
- 36 SW
- 传感器长度：
- 44 mm
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236机械数据和尺寸
- 传感器的ISO螺纹：
- M30
- 按键宽度：
- 36 SW
- 传感器长度：
- 44 mm
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236电气数据
- 开关电压，最大值：
- 24 VDC
- 最大开关电流：
- 0,01 A
- 最大开关功率：
- 0,24 W
- 开关元件：
- 1 Schließer (NO), 2 Öffner (NC)
- 开关频率，最大值：
- 5 Hz
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236电气数据
- 开关电压，最大值：
- 24 VDC
- 最大开关电流：
- 0,01 A
- 最大开关功率：
- 0,24 W
- 开关元件：
- 1 Schließer (NO), 2 Öffner (NC)
- 开关频率，最大值：
- 5 Hz
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236电气数据数字输出
- 开关元件的设计：
- Sonstige, Reedkontakt
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236电气数据数字输出
- 开关元件的设计：
- Sonstige, Reedkontakt
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236状态显示
- 备注（集成显示、状态）：
- LED leuchtet, wenn die Schutztür geöffnet ist.
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236状态显示
- 备注（集成显示、状态）：
- LED leuchtet, wenn die Schutztür geöffnet ist.
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
- 安装材料的交付：
- 2x Muttern M30 x 1,5
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
- 安装材料的交付：
- 2x Muttern M30 x 1,5
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236配件
- 建议（执行机构）：
- BPS 300
- BPS 303
- BPS 303 SS
- codiert
- 建议安全开关设备：
- SRB-E-301ST
- SRB-E-201LC
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236配件
- 建议（执行机构）：
- BPS 300
- BPS 303
- BPS 303 SS
- codiert
- 建议安全开关设备：
- SRB-E-301ST
- SRB-E-201LC

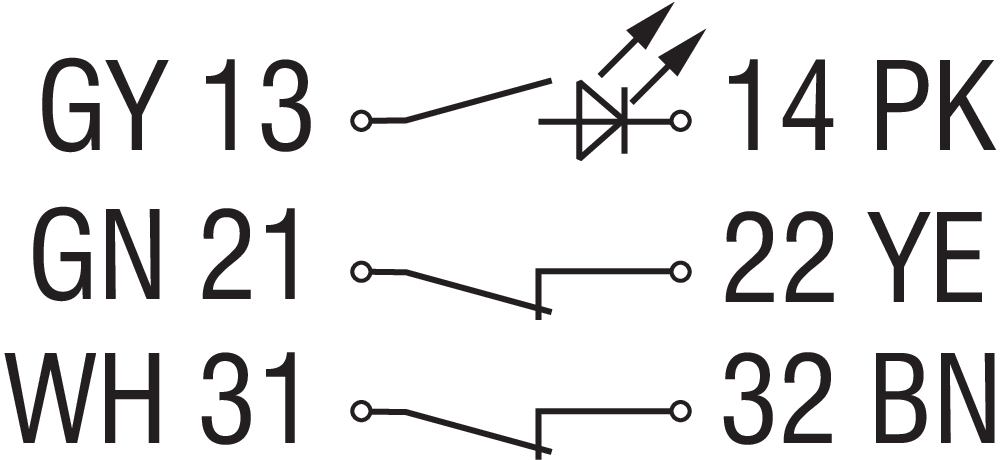

EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236笔记
- 注释（概述）：
- Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
- Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch.
EX-BNS 303-12ZG-2187-3G/D 5,0M 101189236笔记
- 注释（概述）：
- Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
- Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch.
