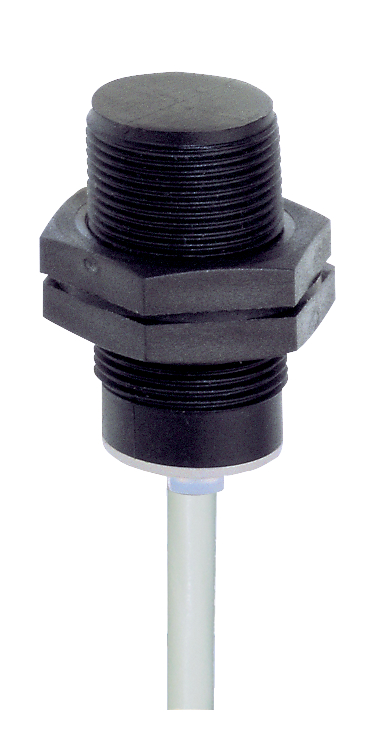

EX-BNS 180-12Z-2187-2-3G/D 101185256
EX-BNS 180-12Z-2187-2-3G/D 101185256基本信息
型号: EX-BNS 180-12Z-2187-2-3G/D
订货号: 101185256
参考面价： 57.95 EUR
- ATEX区域2和22的EX保护
- 塑料外壳
- ÖM18
- 特别大的切换距离
- 对侧向位移不敏感
- 仅适用于与BP 15 SS组合使用的食品
- 无机械磨损
EX-BNS 180-12Z-2187-2-3G/D 101185256基本属性
净重：0.046 KG
长度：36 mm
EX-BNS 180-12Z-2187-2-3G/D 101185256产品资料
- 产品型号名称：
- EX-BNS 180-12Z-2187-2-3G/D
- 项目编号（订单编号）：
- 101185256
- EAN（欧洲商品编号）：
- 4030661333328
- eCl@ss编号，版本12.0：
- 27-27-44-01
- eCl@ss编号，11.0版：
- 27-27-24-02
- eCl@ss编号，版本9.0：
- 27-27-24-02
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
EX-BNS 180-12Z-2187-2-3G/D 101185256产品资料
- 产品型号名称：
- EX-BNS 180-12Z-2187-2-3G/D
- 项目编号（订单编号）：
- 101185256
- EAN（欧洲商品编号）：
- 4030661333328
- eCl@ss编号，版本12.0：
- 27-27-44-01
- eCl@ss编号，11.0版：
- 27-27-24-02
- eCl@ss编号，版本9.0：
- 27-27-24-02
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
EX-BNS 180-12Z-2187-2-3G/D 101185256授权和法规
- 证书：
- ATEX (Konformitätserklärung)
EX-BNS 180-12Z-2187-2-3G/D 101185256授权和法规
- 证书：
- ATEX (Konformitätserklärung)
EX-BNS 180-12Z-2187-2-3G/D 101185256防爆
- 防爆：规定：
- EN IEC 60079-0
- EN IEC 60079-15
- EN 60079-31
- 防爆区：
- 2
- 22
- 防爆类别：
- 3G
- 3D
- 防爆标志：
- D II 3G Ex nC IIC T6 Gc X
- D II 3D Ex tc IIIC T80°C Dc X
- 制造商声明：
- ATEX Zone 2 und 22
EX-BNS 180-12Z-2187-2-3G/D 101185256防爆
- 防爆：规定：
- EN IEC 60079-0
- EN IEC 60079-15
- EN 60079-31
- 防爆区：
- 2
- 22
- 防爆类别：
- 3G
- 3D
- 防爆标志：
- D II 3G Ex nC IIC T6 Gc X
- D II 3D Ex tc IIIC T80°C Dc X
- 制造商声明：
- ATEX Zone 2 und 22
EX-BNS 180-12Z-2187-2-3G/D 101185256一般数据
- 规则：
- BG-GS-ET-14
- EN IEC 60947-5-3
- 住房设计：
- Zylinder, Gewinde
- 安装条件（机械）：
- quasibündig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 46 g
EX-BNS 180-12Z-2187-2-3G/D 101185256一般数据
- 规则：
- BG-GS-ET-14
- EN IEC 60947-5-3
- 住房设计：
- Zylinder, Gewinde
- 安装条件（机械）：
- quasibündig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 46 g
EX-BNS 180-12Z-2187-2-3G/D 101185256一般数据
- 编码：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 开启器数量：
- 2
- 闭合器数量：
- 1
- 安全触点数量：
- 2
- 导线数量：
- 6
EX-BNS 180-12Z-2187-2-3G/D 101185256一般数据
- 编码：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 开启器数量：
- 2
- 闭合器数量：
- 1
- 安全触点数量：
- 2
- 导线数量：
- 6
EX-BNS 180-12Z-2187-2-3G/D 101185256安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
EX-BNS 180-12Z-2187-2-3G/D 101185256安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
EX-BNS 180-12Z-2187-2-3G/D 101185256安全注意事项安全输出
- B10D值，开启器/闭合器（常闭/常闭）：
- 25.000.000 Schaltspiele
EX-BNS 180-12Z-2187-2-3G/D 101185256安全注意事项安全输出
- B10D值，开启器/闭合器（常闭/常闭）：
- 25.000.000 Schaltspiele
EX-BNS 180-12Z-2187-2-3G/D 101185256机械数据
- 活动区域：
- vorderseitig
- 执行机构：
- Magnet
- 执行机构切换距离：
- Betätigungsmagnet BP 6, Sao: 8 mm
- Betätigungsmagnet BP 6, Sar: 20 mm
- Betätigungsmagnet BP 8, Sao: 8 mm
- Betätigungsmagnet BP 8, Sar: 20 mm
- Betätigungsmagnet BP 10, Sao: 18 mm
- Betätigungsmagnet BP 10, Sar: 28 mm
- Betätigungsmagnet BP 15 SS, Sao: 18 mm
- Betätigungsmagnet BP 15 SS, Sar: 28 mm
- 冲击能量，最大值：
- 2 J
- 运动方向：
- Frontal zur aktiven Fläche
EX-BNS 180-12Z-2187-2-3G/D 101185256机械数据
- 活动区域：
- vorderseitig
- 执行机构：
- Magnet
- 执行机构切换距离：
- Betätigungsmagnet BP 6, Sao: 8 mm
- Betätigungsmagnet BP 6, Sar: 20 mm
- Betätigungsmagnet BP 8, Sao: 8 mm
- Betätigungsmagnet BP 8, Sar: 20 mm
- Betätigungsmagnet BP 10, Sao: 18 mm
- Betätigungsmagnet BP 10, Sar: 28 mm
- Betätigungsmagnet BP 15 SS, Sao: 18 mm
- Betätigungsmagnet BP 15 SS, Sar: 28 mm
- 冲击能量，最大值：
- 2 J
- 运动方向：
- Frontal zur aktiven Fläche
EX-BNS 180-12Z-2187-2-3G/D 101185256符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao：
- 18 mm
- 8 mm
- 安全开关距离OFF Sar：
- 22 mm
- 32 mm
EX-BNS 180-12Z-2187-2-3G/D 101185256符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao：
- 18 mm
- 8 mm
- 安全开关距离OFF Sar：
- 22 mm
- 32 mm
EX-BNS 180-12Z-2187-2-3G/D 101185256机械数据
- 线路长度：
- 1 m
- 连接类型：
- Kabel
- 堆芯横截面：
- 0,25 mm2
- 堆芯横截面：
- 23 AWG
- 电缆护套材料：
- PVC
EX-BNS 180-12Z-2187-2-3G/D 101185256机械数据
- 线路长度：
- 1 m
- 连接类型：
- Kabel
- 堆芯横截面：
- 0,25 mm2
- 堆芯横截面：
- 23 AWG
- 电缆护套材料：
- PVC
EX-BNS 180-12Z-2187-2-3G/D 101185256机械数据和尺寸
- 传感器的ISO螺纹：
- M18
- 传感器长度：
- 36 mm
EX-BNS 180-12Z-2187-2-3G/D 101185256机械数据和尺寸
- 传感器的ISO螺纹：
- M18
- 传感器长度：
- 36 mm
EX-BNS 180-12Z-2187-2-3G/D 101185256环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
EX-BNS 180-12Z-2187-2-3G/D 101185256环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
EX-BNS 180-12Z-2187-2-3G/D 101185256电气数据
- 开关电压，最大值：
- 120 VAC
- 开关电压，最大值：
- 120 VDC
- 最大开关电流：
- 0,25 A
- 最大开关功率：
- 5 W
- 开关元件：
- 1 Schließer (NO), 2 Öffner (NC)
- 开关频率，最大值：
- 5 Hz
EX-BNS 180-12Z-2187-2-3G/D 101185256电气数据
- 开关电压，最大值：
- 120 VAC
- 开关电压，最大值：
- 120 VDC
- 最大开关电流：
- 0,25 A
- 最大开关功率：
- 5 W
- 开关元件：
- 1 Schließer (NO), 2 Öffner (NC)
- 开关频率，最大值：
- 5 Hz
EX-BNS 180-12Z-2187-2-3G/D 101185256交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
EX-BNS 180-12Z-2187-2-3G/D 101185256交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
EX-BNS 180-12Z-2187-2-3G/D 101185256配件
- 建议（执行机构）：
- BP 10
- BP 8
- BP 6
- BP 15 SS
- 建议安全开关设备：
- SRB-E-301ST
- SRB-E-201LC
EX-BNS 180-12Z-2187-2-3G/D 101185256配件
- 建议（执行机构）：
- BP 10
- BP 8
- BP 6
- BP 15 SS
- 建议安全开关设备：
- SRB-E-301ST
- SRB-E-201LC
EX-BNS 180-12Z-2187-2-3G/D 101185256笔记
- 注释（概述）：

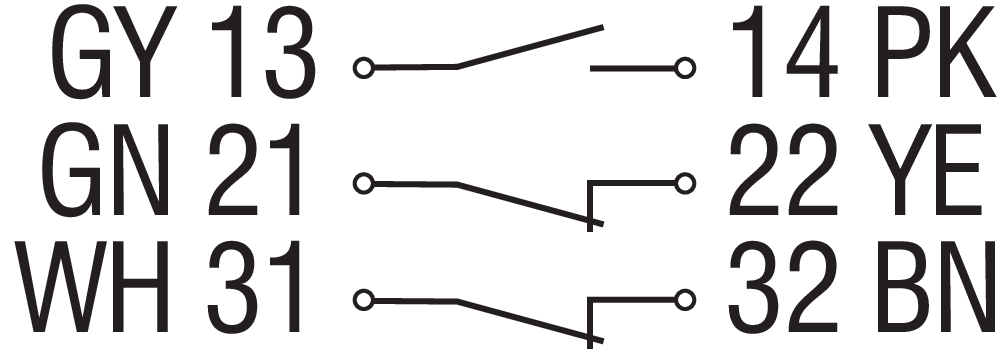

- Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
- Der Sicherheits-Sensor ist so zu montieren, dass ein Betätigen mit einem Magneten nicht möglich ist (verdeckter Einbau gem. EN ISO 14119).
EX-BNS 180-12Z-2187-2-3G/D 101185256笔记
- 注释（概述）：
- Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
- Der Sicherheits-Sensor ist so zu montieren, dass ein Betätigen mit einem Magneten nicht möglich ist (verdeckter Einbau gem. EN ISO 14119).
