EX-AZ 335-12ZRK-3D 101189286基本信息

型号: EX-AZ 335-12ZRK-3D

订货号: 101189286

  • 金属外壳
  • 3联系人
  • 40.5毫米x 114毫米x 38毫米
  • 使用寿命长
  • 可表面安装
  • 控制头可旋转4 x 90°
  • 紧固尺寸符合EN 50041
  • 低电流下的高接触安全性
  • 1行入口M 20 x 1.5
  • 长孔用于调节，圆孔用于固定
  • 十字孔和长孔
EX-AZ 335-12ZRK-3D 101189286基本属性
净重：0.300 KG
长度：38 mm
宽度：41 mm
高度：114 mm
EX-AZ 335-12ZRK-3D 101189286产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
EX-AZ 335-12ZRK-3D
项目编号（订单编号）：
101189286
eCl@ss编号，版本12.0：
27-27-26-02
eCl@ss编号，11.0版：
27-27-26-02
eCl@ss编号，版本9.0：
27-27-26-02
ETIM编号，7.0版：
EC002592
ETIM编号，版本6.0：
EC002592
EX-AZ 335-12ZRK-3D 101189286产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
EX-AZ 335-12ZRK-3D
项目编号（订单编号）：
101189286
eCl@ss编号，版本12.0：
27-27-26-02
eCl@ss编号，11.0版：
27-27-26-02
eCl@ss编号，版本9.0：
27-27-26-02
ETIM编号，7.0版：
EC002592
ETIM编号，版本6.0：
EC002592
EX-AZ 335-12ZRK-3D 101189286防爆
防爆区：
22
防爆类别：
3D
防爆标志：
Ex tD A22 IP67 T90°C X
EX-AZ 335-12ZRK-3D 101189286防爆
防爆区：
22
防爆类别：
3D
防爆标志：
Ex tD A22 IP67 T90°C X
EX-AZ 335-12ZRK-3D 101189286一般数据
规则：
  • BG-GS-ET-15
  • EN IEC 60947-5-1
外壳材料：
Metall, Aluminium-Druckguss
外壳涂层材料：
lackiert
毛重：
300 g
EX-AZ 335-12ZRK-3D 101189286一般数据
规则：
  • BG-GS-ET-15
  • EN IEC 60947-5-1
外壳材料：
Metall, Aluminium-Druckguss
外壳涂层材料：
lackiert
毛重：
300 g
EX-AZ 335-12ZRK-3D 101189286一般数据
锁定力增加：
Ja
辅助触点数量：
1
安全触点数量：
2
EX-AZ 335-12ZRK-3D 101189286一般数据
锁定力增加：
Ja
辅助触点数量：
1
安全触点数量：
2
EX-AZ 335-12ZRK-3D 101189286安全评估
规则：
EN ISO 13849-1
使用寿命：
20 Jahre
EX-AZ 335-12ZRK-3D 101189286安全评估
规则：
EN ISO 13849-1
使用寿命：
20 Jahre
EX-AZ 335-12ZRK-3D 101189286安全注意事项安全输出
B10D开启器（NC）：
2.000.000 Schaltspiele
B10D闭合器（NO）：
1.000.000 Schaltspiele
EX-AZ 335-12ZRK-3D 101189286安全注意事项安全输出
B10D开启器（NC）：
2.000.000 Schaltspiele
B10D闭合器（NO）：
1.000.000 Schaltspiele
EX-AZ 335-12ZRK-3D 101189286机械数据
最小机械寿命：
10.000.000 Schaltspiele
锁定力：
30 N
强制开启路径：
10,7 mm
强制开启力，最小值：
5 N
最大工作速度：
1 m/s
EX-AZ 335-12ZRK-3D 101189286机械数据
最小机械寿命：
10.000.000 Schaltspiele
锁定力：
30 N
强制开启路径：
10,7 mm
强制开启力，最小值：
5 N
最大工作速度：
1 m/s
EX-AZ 335-12ZRK-3D 101189286机械数据
连接类型：
Schraubanschluss M20 x 1.5
电缆压盖的夹紧面积，最小值：
6 mm
电缆压盖的夹紧范围，最大：
12 mm
连接横截面，最小：
0,75 mm²
连接横截面，最大：
2,5 mm²
笔记：
Alle Angaben einschließlich Aderendhülsen.
EX-AZ 335-12ZRK-3D 101189286机械数据
连接类型：
Schraubanschluss M20 x 1.5
电缆压盖的夹紧面积，最小值：
6 mm
电缆压盖的夹紧范围，最大：
12 mm
连接横截面，最小：
0,75 mm²
连接横截面，最大：
2,5 mm²
笔记：
Alle Angaben einschließlich Aderendhülsen.

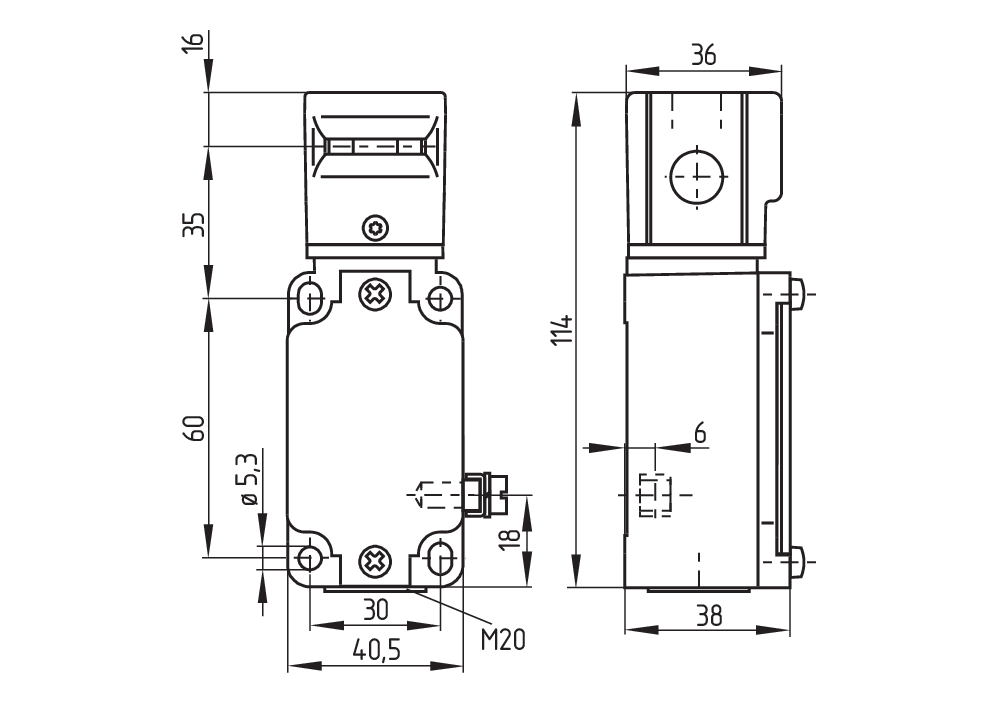

EX-AZ 335-12ZRK-3D 101189286机械数据和尺寸
传感器长度：
38 mm
传感器的宽度：
40,5 mm
传感器的高度：
114 mm
EX-AZ 335-12ZRK-3D 101189286机械数据和尺寸
传感器长度：
38 mm
传感器的宽度：
40,5 mm
传感器的高度：
114 mm
EX-AZ 335-12ZRK-3D 101189286环境条件
保护类型：
IP67
环境温度：
-20 ... +60 °C
EX-AZ 335-12ZRK-3D 101189286环境条件
保护类型：
IP67
环境温度：
-20 ... +60 °C
EX-AZ 335-12ZRK-3D 101189286环境条件.绝缘特性
设计绝缘电压Ui：
250 VAC
设计抗震Uimp：
4 kV
EX-AZ 335-12ZRK-3D 101189286环境条件.绝缘特性
设计绝缘电压Ui：
250 VAC
设计抗震Uimp：
4 kV
EX-AZ 335-12ZRK-3D 101189286电气数据
连续热电流：
10 A
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
4 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
4 A
开关元件：
Schließer (NO), Öffner (NC)
切换原理：
Schleichschaltung
接触材料，电动：
Silber
EX-AZ 335-12ZRK-3D 101189286电气数据
连续热电流：
10 A
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
4 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
4 A
开关元件：
Schließer (NO), Öffner (NC)
切换原理：
Schleichschaltung
接触材料，电动：
Silber
EX-AZ 335-12ZRK-3D 101189286交货范围
交货范围：
  • Der Betätiger ist nicht im Lieferumfang enthalten.
  • Ex-geprüfte Kabelverschraubung
EX-AZ 335-12ZRK-3D 101189286交货范围
交货范围：
  • Der Betätiger ist nicht im Lieferumfang enthalten.
  • Ex-geprüfte Kabelverschraubung
EX-AZ 335-12ZRK-3D 101189286笔记
注释（概述）：
Durch Verdrehen des Vorsatzes um 4 x 90° sind 8 Anfahrebenen möglich. Hierzu wird ein Torx-Schraubendreher T10 benötigt. Der Betätigungskopf ist bei gelöster Schraube nicht verlierbar, dadurch ist der Schalter nicht manipulierbar.
EX-AZ 335-12ZRK-3D 101189286笔记
注释（概述）：
Durch Verdrehen des Vorsatzes um 4 x 90° sind 8 Anfahrebenen möglich. Hierzu wird ein Torx-Schraubendreher T10 benötigt. Der Betätigungskopf ist bei gelöster Schraube nicht verlierbar, dadurch ist der Schalter nicht manipulierbar.
