CSS 8-16-2P+D-E-L 101210508

CSS 8-16-2P+D-E-L 101210508

CSS 8-16-2P+D-E-L 101210508 Schmersal
CSS 8-16-2P+D-E-L 101210508 Schmersal
CSS 8-16-2P+D-E-L 101210508 Schmersal
CSS 8-16-2P+D-E-L 101210508 Schmersal
CSS 8-16-2P+D-E-L 101210508 Schmersal
CSS 8-16-2P+D-E-L 101210508 Schmersal
CSS 8-16-2P+D-E-L 101210508基本信息

型号: CSS 8-16-2P+D-E-L

订货号: 101210508

  • 连接电缆5针
  • 通过传感器LED和信号输出方便诊断
  • 注意：缺货！（替换：RSS16）
  • 塑料外壳
  • 非接触编码电子系统
  • 可以接近偏移
  • 55毫米x 93毫米x 39.5毫米
  • 开关点的高重复性
  • 传感器链的最大长度200米
  • 达到滞后范围时使用的预警
  • 16个传感器的自监测串联
  • 2个加开关、抗短路安全输出
CSS 8-16-2P+D-E-L 101210508基本属性
净重：0.295 KG
长度：40 mm
宽度：55 mm
高度：93 mm
CSS 8-16-2P+D-E-L 101210508产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
CSS 8-16-2P+D-E-L
项目编号（订单编号）：
101210508
EAN（欧洲商品编号）：
4030661388960
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
CSS 8-16-2P+D-E-L 101210508产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
CSS 8-16-2P+D-E-L
项目编号（订单编号）：
101210508
EAN（欧洲商品编号）：
4030661388960
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
CSS 8-16-2P+D-E-L 101210508授权和法规
证书：
cULus
CSS 8-16-2P+D-E-L 101210508授权和法规
证书：
cULus
CSS 8-16-2P+D-E-L 101210508一般数据
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
  • EN IEC 61508
编码等级符合EN ISO 1419：
gering
行动原则：
induktiv
住房设计：
Quader
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
End- oder Einzelgerät
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
活性表面材料：
Kunststoff, glasfaserverstärkter Thermoplast
响应时间，最大值：
30 ms
最大风险时间：
30 ms
毛重：
295 g
CSS 8-16-2P+D-E-L 101210508一般数据
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
  • EN IEC 61508
编码等级符合EN ISO 1419：
gering
行动原则：
induktiv
住房设计：
Quader
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
End- oder Einzelgerät
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
活性表面材料：
Kunststoff, glasfaserverstärkter Thermoplast
响应时间，最大值：
30 ms
最大风险时间：
30 ms
毛重：
295 g
CSS 8-16-2P+D-E-L 101210508一般数据
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
集成显示，状态：
Ja
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
16
CSS 8-16-2P+D-E-L 101210508一般数据
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
集成显示，状态：
Ja
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
16
CSS 8-16-2P+D-E-L 101210508安全评估
规则：
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
2,50 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre
CSS 8-16-2P+D-E-L 101210508安全评估
规则：
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
2,50 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre

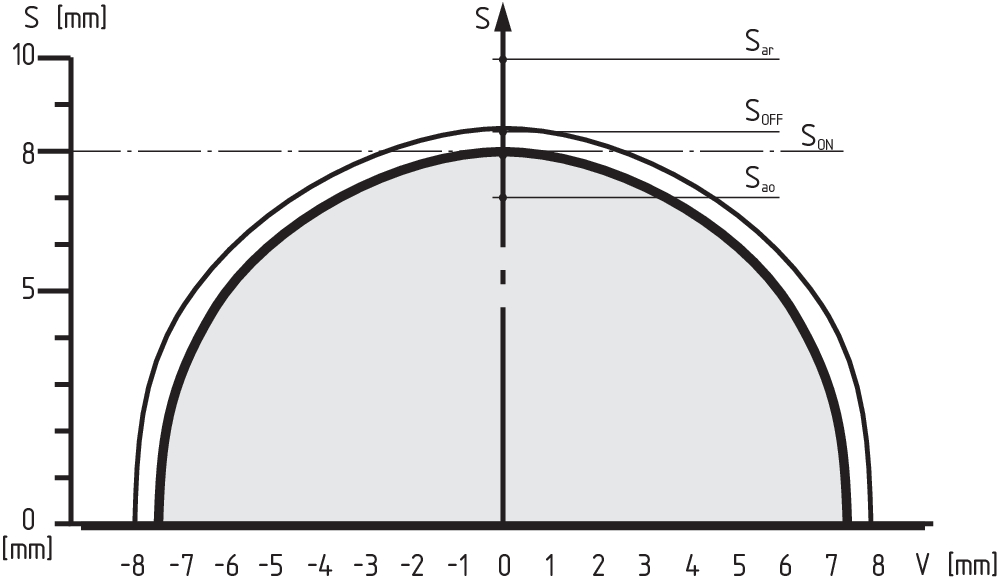

CSS 8-16-2P+D-E-L 101210508符合EN IEC 60947-5-3的机械数据和开关距离
切换距离，典型：
8 mm
安全切换距离ONE Sao：
6 mm
安全开关距离OFF Sar：
11 mm
滞后（开关距离），最大值：
1 mm
重复性R：
0,5 mm
CSS 8-16-2P+D-E-L 101210508符合EN IEC 60947-5-3的机械数据和开关距离
切换距离，典型：
8 mm
安全切换距离ONE Sao：
6 mm
安全开关距离OFF Sar：
11 mm
滞后（开关距离），最大值：
1 mm
重复性R：
0,5 mm
CSS 8-16-2P+D-E-L 101210508机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
线路长度：
2 m
连接类型：
Kabel
连接插头，输出：
5-polig
堆芯横截面：
0,35 mm2
堆芯横截面：
22 AWG
CSS 8-16-2P+D-E-L 101210508机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
线路长度：
2 m
连接类型：
Kabel
连接插头，输出：
5-polig
堆芯横截面：
0,35 mm2
堆芯横截面：
22 AWG
CSS 8-16-2P+D-E-L 101210508机械数据和尺寸
传感器长度：
39,5 mm
传感器的宽度：
55 mm
传感器的高度：
93 mm
CSS 8-16-2P+D-E-L 101210508机械数据和尺寸
传感器长度：
39,5 mm
传感器的宽度：
55 mm
传感器的高度：
93 mm
CSS 8-16-2P+D-E-L 101210508环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +55 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
CSS 8-16-2P+D-E-L 101210508环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +55 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
CSS 8-16-2P+D-E-L 101210508环境条件.绝缘特性
设计绝缘电压Ui：
32 VDC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
CSS 8-16-2P+D-E-L 101210508环境条件.绝缘特性
设计绝缘电压Ui：
32 VDC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
CSS 8-16-2P+D-E-L 101210508电气数据
工作电压：
24 VDC -15 % / +10 %
怠速电流I0，典型值：
50 mA
设计工作电压：
24 VDC
设计工作电流：
1.100 mA
开关频率，大约：
3 Hz
使用类别DC-12：
24 VDC / 0,05 A
CSS 8-16-2P+D-E-L 101210508电气数据
工作电压：
24 VDC -15 % / +10 %
怠速电流I0，典型值：
50 mA
设计工作电压：
24 VDC
设计工作电流：
1.100 mA
开关频率，大约：
3 Hz
使用类别DC-12：
24 VDC / 0,05 A
CSS 8-16-2P+D-E-L 101210508电气数据安全数字输出
输出电流，最大值：
0,5 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,5 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,5 A
CSS 8-16-2P+D-E-L 101210508电气数据安全数字输出
输出电流，最大值：
0,5 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,5 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,5 A
CSS 8-16-2P+D-E-L 101210508电气数据和诊断输出
开关元件的设计：
p-schaltend
电压降Ud，最大值：
4 V
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
CSS 8-16-2P+D-E-L 101210508电气数据和诊断输出
开关元件的设计：
p-schaltend
电压降Ud，最大值：
4 V
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
CSS 8-16-2P+D-E-L 101210508电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
CSS 8-16-2P+D-E-L 101210508电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
CSS 8-16-2P+D-E-L 101210508状态显示
备注（LED状态指示灯）：
Mehrfarben-LED: Grün, Rot, Gelb
CSS 8-16-2P+D-E-L 101210508状态显示
备注（LED状态指示灯）：
Mehrfarben-LED: Grün, Rot, Gelb

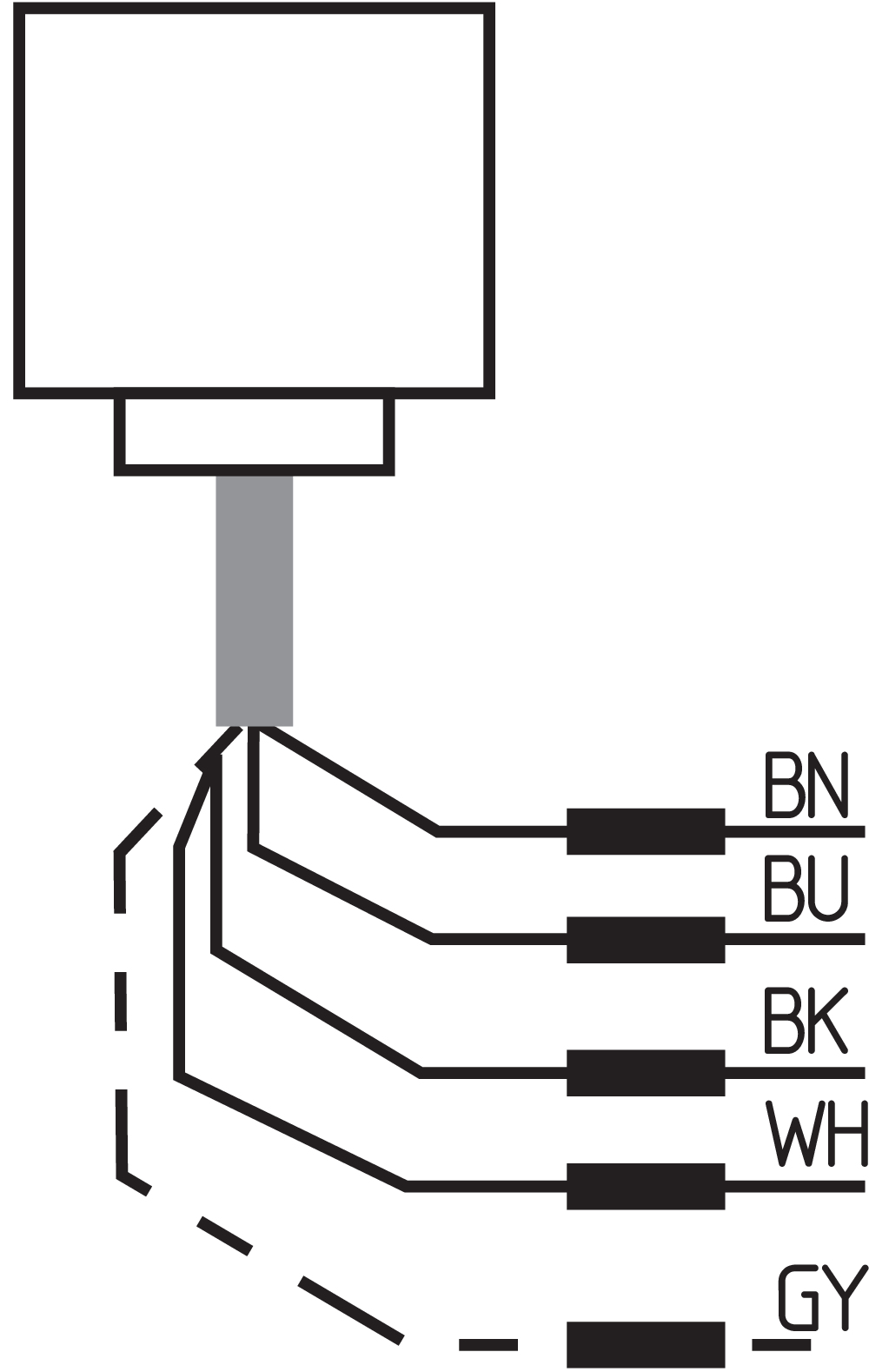

CSS 8-16-2P+D-E-L 101210508联系人分配
引脚1：
A1 Ue: braun
引脚2：
Y2 Sicherheitsausgang 2: weiß
引脚3：
A2 GND: blau
引脚4：
Y1 Sicherheitsausgang 1: schwarz
引脚5：
Meldeausgang: grau
CSS 8-16-2P+D-E-L 101210508联系人分配
引脚1：
A1 Ue: braun
引脚2：
Y2 Sicherheitsausgang 2: weiß
引脚3：
A2 GND: blau
引脚4：
Y1 Sicherheitsausgang 1: schwarz
引脚5：
Meldeausgang: grau
CSS 8-16-2P+D-E-L 101210508交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
CSS 8-16-2P+D-E-L 101210508交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
CSS 8-16-2P+D-E-L 101210508配件
建议（执行机构）：
CST 16-1
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
CSS 8-16-2P+D-E-L 101210508配件
建议（执行机构）：
CST 16-1
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
CSS 8-16-2P+D-E-L 101210508笔记
注释（概述）：
Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 0,25 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.
CSS 8-16-2P+D-E-L 101210508笔记
注释（概述）：
Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 0,25 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.
CSS 8-16-2P+D-E-L
业务合作
CSS 8-16-2P+D-E-L 101210508 Schmersal
CSS 8-16-2P+D-E-L 101210508 Schmersal
CSS 8-16-2P+D-E-L 101210508 Schmersal
CSS 8-16-2P+D-E-L 101210508 Schmersal
CSS 8-16-2P+D-E-L 101210508 Schmersal
CSS 8-16-2P+D-E-L 101210508 Schmersal

基本信息

型号: CSS 8-16-2P+D-E-L

订货号: 101210508

  • ·连接电缆5针
  • ·通过传感器LED和信号输出方便诊断
  • ·注意：缺货！（替换：RSS16）
  • ·塑料外壳
  • ·非接触编码电子系统
  • ·可以接近偏移
  • ·55毫米x 93毫米x 39.5毫米
  • ·开关点的高重复性
  • ·传感器链的最大长度200米
  • ·达到滞后范围时使用的预警
  • ·16个传感器的自监测串联
  • ·2个加开关、抗短路安全输出
产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
CSS 8-16-2P+D-E-L
项目编号（订单编号）：
101210508
EAN（欧洲商品编号）：
4030661388960
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
CSS 8-16-2P+D-E-L
项目编号（订单编号）：
101210508
EAN（欧洲商品编号）：
4030661388960
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
授权和法规
证书：
cULus
授权和法规
证书：
cULus
一般数据
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
  • EN IEC 61508
编码等级符合EN ISO 1419：
gering
行动原则：
induktiv
住房设计：
Quader
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
End- oder Einzelgerät
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
活性表面材料：
Kunststoff, glasfaserverstärkter Thermoplast
响应时间，最大值：
30 ms
最大风险时间：
30 ms
毛重：
295 g
一般数据
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
  • EN IEC 61508
编码等级符合EN ISO 1419：
gering
行动原则：
induktiv
住房设计：
Quader
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
End- oder Einzelgerät
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
活性表面材料：
Kunststoff, glasfaserverstärkter Thermoplast
响应时间，最大值：
30 ms
最大风险时间：
30 ms
毛重：
295 g
一般数据
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
集成显示，状态：
Ja
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
16
一般数据
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
集成显示，状态：
Ja
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
16
安全评估
规则：
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
2,50 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre
安全评估
规则：
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
2,50 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre
符合EN IEC 60947-5-3的机械数据和开关距离
切换距离，典型：
8 mm
安全切换距离ONE Sao：
6 mm
安全开关距离OFF Sar：
11 mm
滞后（开关距离），最大值：
1 mm
重复性R：
0,5 mm
符合EN IEC 60947-5-3的机械数据和开关距离
切换距离，典型：
8 mm
安全切换距离ONE Sao：
6 mm
安全开关距离OFF Sar：
11 mm
滞后（开关距离），最大值：
1 mm
重复性R：
0,5 mm
机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
线路长度：
2 m
连接类型：
Kabel
连接插头，输出：
5-polig
堆芯横截面：
0,35 mm2
堆芯横截面：
22 AWG
机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
线路长度：
2 m
连接类型：
Kabel
连接插头，输出：
5-polig
堆芯横截面：
0,35 mm2
堆芯横截面：
22 AWG
机械数据和尺寸
传感器长度：
39,5 mm
传感器的宽度：
55 mm
传感器的高度：
93 mm
机械数据和尺寸
传感器长度：
39,5 mm
传感器的宽度：
55 mm
传感器的高度：
93 mm
环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +55 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +55 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
环境条件.绝缘特性
设计绝缘电压Ui：
32 VDC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
环境条件.绝缘特性
设计绝缘电压Ui：
32 VDC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
电气数据
工作电压：
24 VDC -15 % / +10 %
怠速电流I0，典型值：
50 mA
设计工作电压：
24 VDC
设计工作电流：
1.100 mA
开关频率，大约：
3 Hz
使用类别DC-12：
24 VDC / 0,05 A
电气数据
工作电压：
24 VDC -15 % / +10 %
怠速电流I0，典型值：
50 mA
设计工作电压：
24 VDC
设计工作电流：
1.100 mA
开关频率，大约：
3 Hz
使用类别DC-12：
24 VDC / 0,05 A
电气数据安全数字输出
输出电流，最大值：
0,5 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,5 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,5 A
电气数据安全数字输出
输出电流，最大值：
0,5 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,5 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,5 A
电气数据和诊断输出
开关元件的设计：
p-schaltend
电压降Ud，最大值：
4 V
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
电气数据和诊断输出
开关元件的设计：
p-schaltend
电压降Ud，最大值：
4 V
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
状态显示
备注（LED状态指示灯）：
Mehrfarben-LED: Grün, Rot, Gelb
状态显示
备注（LED状态指示灯）：
Mehrfarben-LED: Grün, Rot, Gelb
联系人分配
引脚1：
A1 Ue: braun
引脚2：
Y2 Sicherheitsausgang 2: weiß
引脚3：
A2 GND: blau
引脚4：
Y1 Sicherheitsausgang 1: schwarz
引脚5：
Meldeausgang: grau
联系人分配
引脚1：
A1 Ue: braun
引脚2：
Y2 Sicherheitsausgang 2: weiß
引脚3：
A2 GND: blau
引脚4：
Y1 Sicherheitsausgang 1: schwarz
引脚5：
Meldeausgang: grau
交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
配件
建议（执行机构）：
CST 16-1
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
配件
建议（执行机构）：
CST 16-1
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
笔记
注释（概述）：
Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 0,25 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.
笔记
注释（概述）：
Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 0,25 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.

业务合作

推荐品牌
热销产品
