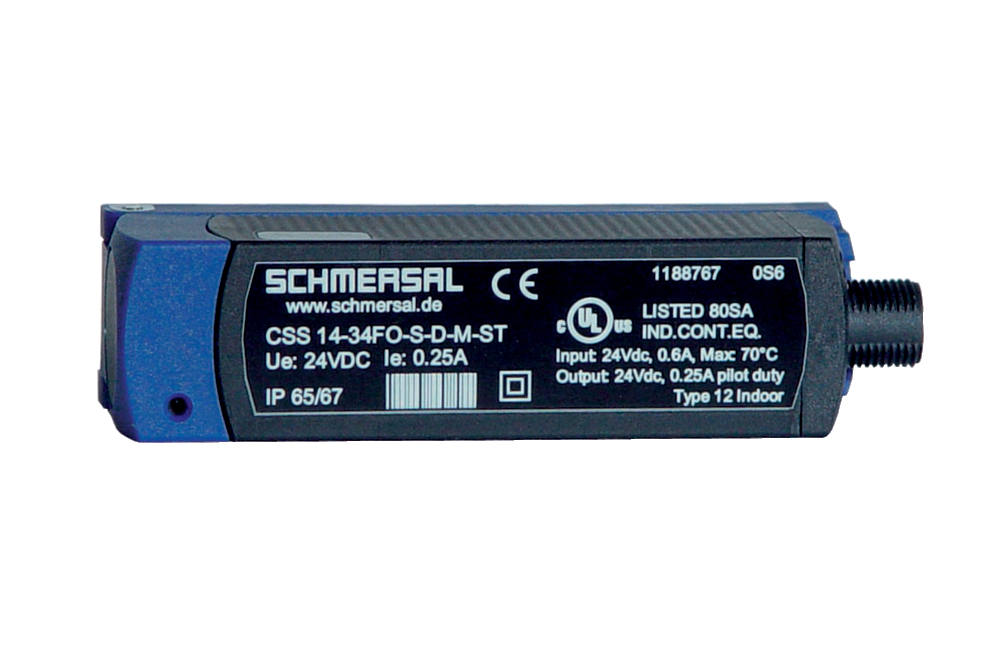

CSS 14-34F0-S-D-M-ST 101188767
CSS 14-34F0-S-D-M-ST 101188767基本信息
型号: CSS 14-34F0-S-D-M-ST
订货号: 101188767
参考面价： 253.55 EUR
- 1个插头M12，8针
- 横向驱动
- 无需对释放按钮进行边缘监控，自动启动合适
- 用于控制无需下游评估的力导向继电器
- 用作标准传感器串联电路中的单个或终端设备，而不是评估
- 最多30个传感器CSS 34和CSS 34F0/F1可以串联切换，在4类acc中自我监控。ISO 13849-1
- 塑料外壳
- 非接触编码电子系统
- 可以接近偏移
- 27毫米x 108.2毫米x 35毫米
- 开关点的高重复性
- 传感器链的最大长度200米
- 2个加开关、抗短路安全输出
- 集成交叉电路、断线、控制柜安全电缆的外部电压监测
CSS 14-34F0-S-D-M-ST 101188767基本属性
净重：0.142 KG
长度：35 mm
宽度：27 mm
高度：108 mm
CSS 14-34F0-S-D-M-ST 101188767产品资料
- 产品型号名称：
- CSS 14-34F0-S-D-M-ST
- 项目编号（订单编号）：
- 101188767
- EAN（欧洲商品编号）：
- 4030661354866
- eCl@ss编号，版本12.0：
- 27-27-46-01
- eCl@ss编号，11.0版：
- 27-27-24-03
- eCl@ss编号，版本9.0：
- 27-27-24-03
- ETIM编号，7.0版：
- EC001829
- ETIM编号，版本6.0：
- EC001829
CSS 14-34F0-S-D-M-ST 101188767产品资料
- 产品型号名称：
- CSS 14-34F0-S-D-M-ST
- 项目编号（订单编号）：
- 101188767
- EAN（欧洲商品编号）：
- 4030661354866
- eCl@ss编号，版本12.0：
- 27-27-46-01
- eCl@ss编号，11.0版：
- 27-27-24-03
- eCl@ss编号，版本9.0：
- 27-27-24-03
- ETIM编号，7.0版：
- EC001829
- ETIM编号，版本6.0：
- EC001829
CSS 14-34F0-S-D-M-ST 101188767授权和法规
- 证书：
- cULus
CSS 14-34F0-S-D-M-ST 101188767授权和法规
- 证书：
- cULus
CSS 14-34F0-S-D-M-ST 101188767一般数据
- 规则：
- EN IEC 60947-5-3
- 行动原则：
- induktiv
- 住房设计：
- Quader
- 安装条件（机械）：
- nicht bündig
- 传感器的拓扑结构：
- Reihenschaltungsgerät
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 活性表面材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 响应时间，最大值：
- 30 ms
- 最大风险时间：
- 60 ms
- 毛重：
- 142 g
CSS 14-34F0-S-D-M-ST 101188767一般数据
- 规则：
- EN IEC 60947-5-3
- 行动原则：
- induktiv
- 住房设计：
- Quader
- 安装条件（机械）：
- nicht bündig
- 传感器的拓扑结构：
- Reihenschaltungsgerät
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 活性表面材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 响应时间，最大值：
- 30 ms
- 最大风险时间：
- 60 ms
- 毛重：
- 142 g
CSS 14-34F0-S-D-M-ST 101188767一般数据
- 诊断输出：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 安全功能：
- Ja
- 级联条形图：
- Ja
- 释放按钮输入，适合自动启动：
- Ja
- 集成显示，状态：
- Ja
- LED数量：
- 3
- 具有报告功能的半导体输出数量：
- 1
- 安全数字输出的数量：
- 2
- 传感器系列数量：
- 31
CSS 14-34F0-S-D-M-ST 101188767一般数据
- 诊断输出：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 安全功能：
- Ja
- 级联条形图：
- Ja
- 释放按钮输入，适合自动启动：
- Ja
- 集成显示，状态：
- Ja
- LED数量：
- 3
- 具有报告功能的半导体输出数量：
- 1
- 安全数字输出的数量：
- 2
- 传感器系列数量：
- 31
CSS 14-34F0-S-D-M-ST 101188767安全评估
- 规则：
- EN ISO 13849-1
- EN IEC 60947-5-3
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 3,60 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
CSS 14-34F0-S-D-M-ST 101188767安全评估
- 规则：
- EN ISO 13849-1
- EN IEC 60947-5-3
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 3,60 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
CSS 14-34F0-S-D-M-ST 101188767机械数据
- 操作水平：
- seitlich
- 活动区域：
- seitlich
- 执行机构切换距离：
- Betätiger CST 34-V-1: 10 mm (Schaltabstand typisch Sn)
- Betätiger CST 34-V-1: 8 mm (gesicherter Schaltabstand EIN Sao)
- Betätiger CST 34-V-1: 13 mm (gesicherter Schaltabstand AUS Sar)
- Betätiger CST 34-S-1 / CST 34-S-3: 14 mm (Schaltabstand typisch Sn)
- Betätiger CST 34-S-1 / CST 34-S-3: 12 mm (gesicherter Schaltabstand EIN Sao)
- Betätiger CST 34-S-1 / CST 34-S-3: 17 mm (gesicherter Schaltabstand AUS Sar)
- Betätiger CST 34-S-2: 14 mm (Schaltabstand typisch Sn)
- Betätiger CST 34-S-2: 12 mm (gesicherter Schaltabstand EIN Sao)
- Betätiger CST 34-S-2: 17 mm (gesicherter Schaltabstand AUS Sar)
- Betätiger CST 180-1 / CST 180-2: 10 mm (typischer Schaltabstand Sn)
- Betätiger CST 180-1 / CST 180-2: 8 mm (gesicherter Schaltabstand EIN Sao)
- Betätiger CST 180-1 / CST 180-2: 13 mm (gesicherter Schaltabstand AUS Sar)
CSS 14-34F0-S-D-M-ST 101188767机械数据
- 操作水平：
- seitlich
- 活动区域：
- seitlich
- 执行机构切换距离：
- Betätiger CST 34-V-1: 10 mm (Schaltabstand typisch Sn)
- Betätiger CST 34-V-1: 8 mm (gesicherter Schaltabstand EIN Sao)
- Betätiger CST 34-V-1: 13 mm (gesicherter Schaltabstand AUS Sar)
- Betätiger CST 34-S-1 / CST 34-S-3: 14 mm (Schaltabstand typisch Sn)
- Betätiger CST 34-S-1 / CST 34-S-3: 12 mm (gesicherter Schaltabstand EIN Sao)
- Betätiger CST 34-S-1 / CST 34-S-3: 17 mm (gesicherter Schaltabstand AUS Sar)
- Betätiger CST 34-S-2: 14 mm (Schaltabstand typisch Sn)
- Betätiger CST 34-S-2: 12 mm (gesicherter Schaltabstand EIN Sao)
- Betätiger CST 34-S-2: 17 mm (gesicherter Schaltabstand AUS Sar)
- Betätiger CST 180-1 / CST 180-2: 10 mm (typischer Schaltabstand Sn)
- Betätiger CST 180-1 / CST 180-2: 8 mm (gesicherter Schaltabstand EIN Sao)
- Betätiger CST 180-1 / CST 180-2: 13 mm (gesicherter Schaltabstand AUS Sar)
CSS 14-34F0-S-D-M-ST 101188767符合EN IEC 60947-5-3的机械数据和开关距离
- 滞后（开关距离），最大值：
- 1,5 mm
- 重复性R：
- 0,5 mm
- 注（重复性R）：
- Seitlicher Versatz: Die lange Seitenfläche erlaubt einen max. Höhenversatz (x) von Sensor und Betätiger um 36 mm (z.B. Montagetoleranz oder durch Absacken der Schutztür). Erhöhter Versatz, max. 53 mm, möglich bei Verwendung des Betätigers CST 34-S-2. Der Querversatz (y) beträgt max. ± 10 mm. siehe Abbildung: Funktionsweise
CSS 14-34F0-S-D-M-ST 101188767符合EN IEC 60947-5-3的机械数据和开关距离
- 滞后（开关距离），最大值：
- 1,5 mm
- 重复性R：
- 0,5 mm
- 注（重复性R）：
- Seitlicher Versatz: Die lange Seitenfläche erlaubt einen max. Höhenversatz (x) von Sensor und Betätiger um 36 mm (z.B. Montagetoleranz oder durch Absacken der Schutztür). Erhöhter Versatz, max. 53 mm, möglich bei Verwendung des Betätigers CST 34-S-2. Der Querversatz (y) beträgt max. ± 10 mm. siehe Abbildung: Funktionsweise
CSS 14-34F0-S-D-M-ST 101188767机械数据
- 注释（传感器链的长度）：
- Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
- 连接类型：
- Einbaustecker M12, 8-polig
CSS 14-34F0-S-D-M-ST 101188767机械数据
- 注释（传感器链的长度）：
- Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
- 连接类型：
- Einbaustecker M12, 8-polig
CSS 14-34F0-S-D-M-ST 101188767机械数据和尺寸
- 传感器长度：
- 35 mm
- 传感器的宽度：
- 27 mm
- 传感器的高度：
- 108,2 mm
CSS 14-34F0-S-D-M-ST 101188767机械数据和尺寸
- 传感器长度：
- 35 mm
- 传感器的宽度：
- 27 mm
- 传感器的高度：
- 108,2 mm
CSS 14-34F0-S-D-M-ST 101188767环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +85 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- II
CSS 14-34F0-S-D-M-ST 101188767环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +85 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- II
CSS 14-34F0-S-D-M-ST 101188767环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
CSS 14-34F0-S-D-M-ST 101188767环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
CSS 14-34F0-S-D-M-ST 101188767电气数据
- 怠速电流I0，典型值：
- 100 mA
- 设计工作电流：
- 600 mA
- 有条件设计短路电流：
- 100 A
- 注释（电气数据、保险丝）：
- (Leitungsschutz)
- 开关频率，大约：
- 3 Hz
- 使用类别DC-12：
- 24 VDC / 0,05 A
CSS 14-34F0-S-D-M-ST 101188767电气数据
- 怠速电流I0，典型值：
- 100 mA
- 设计工作电流：
- 600 mA
- 有条件设计短路电流：
- 100 A
- 注释（电气数据、保险丝）：
- (Leitungsschutz)
- 开关频率，大约：
- 3 Hz
- 使用类别DC-12：
- 24 VDC / 0,05 A
CSS 14-34F0-S-D-M-ST 101188767电气数据安全数字输出
- 设计工作电流：
- 250 mA
- 输出电流，最大值：
- 0,25 A
- 开关元件的设计：
- p-schaltend
- 电压降Ud，最大值：
- 0,5 V
- 剩余电流Ir，最大值：
- 0,5 mA
- 电压，使用类别DC-12：
- 24 VDC
- 电力，使用类别DC-12：
- 0,25 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,25 A
CSS 14-34F0-S-D-M-ST 101188767电气数据安全数字输出
- 设计工作电流：
- 250 mA
- 输出电流，最大值：
- 0,25 A
- 开关元件的设计：
- p-schaltend
- 电压降Ud，最大值：
- 0,5 V
- 剩余电流Ir，最大值：
- 0,5 mA
- 电压，使用类别DC-12：
- 24 VDC
- 电力，使用类别DC-12：
- 0,25 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,25 A
CSS 14-34F0-S-D-M-ST 101188767电气数据和诊断输出
- 开关元件的设计：
- p-schaltend
- 电压降Ud，最大值：
- 5 V
- 电压，使用类别DC-12：
- 24 VDC
- 电力，使用类别DC-12：
- 0,05 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,05 A
CSS 14-34F0-S-D-M-ST 101188767电气数据和诊断输出
- 开关元件的设计：
- p-schaltend
- 电压降Ud，最大值：
- 5 V
- 电压，使用类别DC-12：
- 24 VDC
- 电力，使用类别DC-12：
- 0,05 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,05 A
CSS 14-34F0-S-D-M-ST 101188767电磁兼容性（EMC）
- 干扰的发射：
- IEC 61000-6-4
- 抗干扰性：
- IEC 61000-6-2
CSS 14-34F0-S-D-M-ST 101188767电磁兼容性（EMC）
- 干扰的发射：
- IEC 61000-6-4
- 抗干扰性：
- IEC 61000-6-2
CSS 14-34F0-S-D-M-ST 101188767联系人分配
- 引脚1：
- A1 Ue
- 引脚2：
- X1 Sicherheitseingang 1
- 引脚3：
- A2 GND
- 引脚4：
- Y1 Sicherheitsausgang 1
- 引脚5：
- OUT Diagnoseausgang OUT
- 引脚6：
- X2 Sicherheitseingang 2
- 引脚7：
- Y2 Sicherheitsausgang 2
- 引脚8：
- IN ohne Funktion
CSS 14-34F0-S-D-M-ST 101188767联系人分配
- 引脚1：
- A1 Ue
- 引脚2：
- X1 Sicherheitseingang 1
- 引脚3：
- A2 GND
- 引脚4：
- Y1 Sicherheitsausgang 1
- 引脚5：
- OUT Diagnoseausgang OUT
- 引脚6：
- X2 Sicherheitseingang 2
- 引脚7：
- Y2 Sicherheitsausgang 2
- 引脚8：
- IN ohne Funktion
CSS 14-34F0-S-D-M-ST 101188767交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
CSS 14-34F0-S-D-M-ST 101188767交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
CSS 14-34F0-S-D-M-ST 101188767配件
- 建议（执行机构）：
- CST 34-S-2
- CST 34-S-3
- CST 180-1
- CST 180-2
- CST 34-S-1
- 建议安全开关设备：
- PROTECT PSC1
- SRB-E-301ST
- SRB-E-201LC
CSS 14-34F0-S-D-M-ST 101188767配件
- 建议（执行机构）：
- CST 34-S-2
- CST 34-S-3
- CST 180-1
- CST 180-2
- CST 34-S-1
- 建议安全开关设备：
- PROTECT PSC1
- SRB-E-301ST
- SRB-E-201LC
CSS 14-34F0-S-D-M-ST 101188767笔记
- 注释（概述）：
- Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 0,5 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.
CSS 14-34F0-S-D-M-ST 101188767笔记
- 注释（概述）：
- Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 0,5 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.
