BWU3635 103016678
BWU3635 103016678基本信息
型号: BWU3635
订货号: 103016678
参考面价： 121.20 EUR
- 可用于CSS和RSS传感器，以及MZM 100、AZM 201、AZM 300和AZM40
- 安全有源AS-i分配器
- 轮廓电缆AS-i-AUX的连接
- 具有用于OSSD的2个安全输入和一个非安全数字输出
- 8针M12连接电缆1米
- 防护等级IP67
BWU3635 103016678基本属性
净重：0.141 KG
BWU3635 103016678产品资料
- 产品型号名称：
- BWU3635
- 项目编号（订单编号）：
- 103016678
- EAN（欧洲商品编号）：
- 4030661508924
- eCl@ss编号，版本12.0：
- 27-24-26-04
- eCl@ss编号，11.0版：
- 27-24-26-04
- eCl@ss编号，版本9.0：
- 27-24-26-04
- ETIM编号，7.0版：
- EC001599
- ETIM编号，版本6.0：
- EC001599
BWU3635 103016678产品资料
- 产品型号名称：
- BWU3635
- 项目编号（订单编号）：
- 103016678
- EAN（欧洲商品编号）：
- 4030661508924
- eCl@ss编号，版本12.0：
- 27-24-26-04
- eCl@ss编号，11.0版：
- 27-24-26-04
- eCl@ss编号，版本9.0：
- 27-24-26-04
- ETIM编号，7.0版：
- EC001599
- ETIM编号，版本6.0：
- EC001599
BWU3635 103016678一般数据
- 规则：
- EN IEC 62026-2
- EN IEC 62061
- EN ISO 13849-1
- 外壳材料：
- Kunststoff
- 响应时间，最大值：
- 11 ms
- 毛重：
- 141 g
BWU3635 103016678一般数据
- 规则：
- EN IEC 62026-2
- EN IEC 62061
- EN ISO 13849-1
- 外壳材料：
- Kunststoff
- 响应时间，最大值：
- 11 ms
- 毛重：
- 141 g
BWU3635 103016678一般数据
- 安全功能：
- Ja
- 集成显示，状态：
- Ja
BWU3635 103016678一般数据
- 安全功能：
- Ja
- 集成显示，状态：
- Ja
BWU3635 103016678安全评估
- 规则：
- EN IEC 62061
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 5,18 x 10⁻⁹ /h
- PFD值：
- 6,19 x 10⁻⁷
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
BWU3635 103016678安全评估
- 规则：
- EN IEC 62061
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 5,18 x 10⁻⁹ /h
- PFD值：
- 6,19 x 10⁻⁷
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
BWU3635 103016678机械数据
- 线路长度：
- 1 m
- 连接类型：
- Leitungsbuchse M12, 8-polig, A-codiert
- 电缆的材料：
- PUR
BWU3635 103016678机械数据
- 线路长度：
- 1 m
- 连接类型：
- Leitungsbuchse M12, 8-polig, A-codiert
- 电缆的材料：
- PUR
BWU3635 103016678机械数据和尺寸
- 宽度：
- 60 mm
- 身高：
- 45 mm
- 深度：
- 19 mm
BWU3635 103016678机械数据和尺寸
- 宽度：
- 60 mm
- 身高：
- 45 mm
- 深度：
- 19 mm
BWU3635 103016678环境条件
- 保护类型：
- IP67
- 环境温度：
- -20 ... +60 °C
- 储存和运输温度：
- -30 ... +85 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 0,5 mm
- 抗冲击性：
- 15 g / 11 ms
BWU3635 103016678环境条件
- 保护类型：
- IP67
- 环境温度：
- -20 ... +60 °C
- 储存和运输温度：
- -30 ... +85 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 0,5 mm
- 抗冲击性：
- 15 g / 11 ms
BWU3635 103016678来自AS接口的电气数据
- 设计工作电压：
- 21,6 ... 31,6 VDC
- AS-i最大电流消耗：
- 60 mA
BWU3635 103016678来自AS接口的电气数据
- 设计工作电压：
- 21,6 ... 31,6 VDC
- AS-i最大电流消耗：
- 60 mA
BWU3635 103016678AS接口规范中的电气数据
- AS-i规范：
- Safety-Slave
- AS-i版本：
- V 2.1
- AS-i配置文件：
- S-7.B.F.1
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0：
- Digital-Ausgang, Magnetansteuerung
- AS-i输出，DO 1：
- Keine Funktion
- AS-i参数位，P0：
- Steuerung Watch-Dog
- AS-i参数位，P1：
- Diagnose-Signal Sicherheitsschaltgerät (Invertiert)
- AS-i参数位，P2。。。P3：
- Keine Funktion
- 注释（AS-i参数位）：
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
BWU3635 103016678AS接口规范中的电气数据
- AS-i规范：
- Safety-Slave
- AS-i版本：
- V 2.1
- AS-i配置文件：
- S-7.B.F.1
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0：
- Digital-Ausgang, Magnetansteuerung
- AS-i输出，DO 1：
- Keine Funktion
- AS-i参数位，P0：
- Steuerung Watch-Dog
- AS-i参数位，P1：
- Diagnose-Signal Sicherheitsschaltgerät (Invertiert)
- AS-i参数位，P2。。。P3：
- Keine Funktion
- 注释（AS-i参数位）：
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
BWU3635 103016678电气数据，辅助电压（Aux）
- 工作电压：
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 设计工作电压：
- 24 VDC
BWU3635 103016678电气数据，辅助电压（Aux）
- 工作电压：
- 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
- 设计工作电压：
- 24 VDC

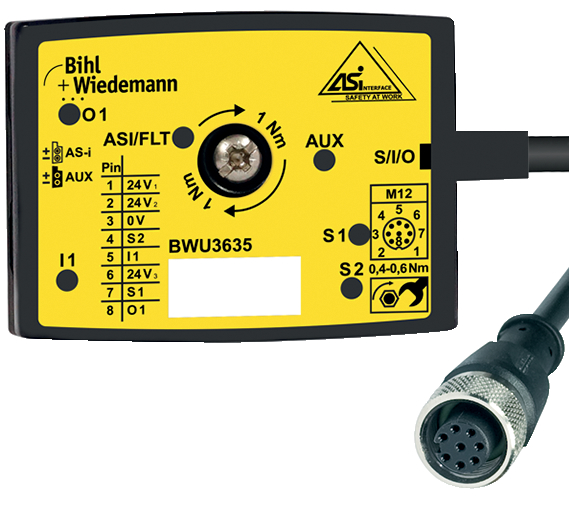

BWU3635 103016678状态显示
- 备注（LED状态指示灯）：
- (1) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0 / Peripheriefehler erkannt
- (2) grüne LED: AUX-Power vorhanden
- (3) gelbe LED : S1 = Status Sicherheitseingang 1
- (4) gelbe LED: S2 = Status Sicherheitseingang 2
- (5) gelbe LED : I1 = Status Eingang I1
- (6) gelbe LED : o1 = Status Ausgang o1
BWU3635 103016678状态显示
- 备注（LED状态指示灯）：
- (1) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0 / Peripheriefehler erkannt
- (2) grüne LED: AUX-Power vorhanden
- (3) gelbe LED : S1 = Status Sicherheitseingang 1
- (4) gelbe LED: S2 = Status Sicherheitseingang 2
- (5) gelbe LED : I1 = Status Eingang I1
- (6) gelbe LED : o1 = Status Ausgang o1
BWU3635 103016678笔记
- 注意电压AUX DC：
- stabilisiertes PELV-Netzteil
BWU3635 103016678笔记
- 注意电压AUX DC：
- stabilisiertes PELV-Netzteil
