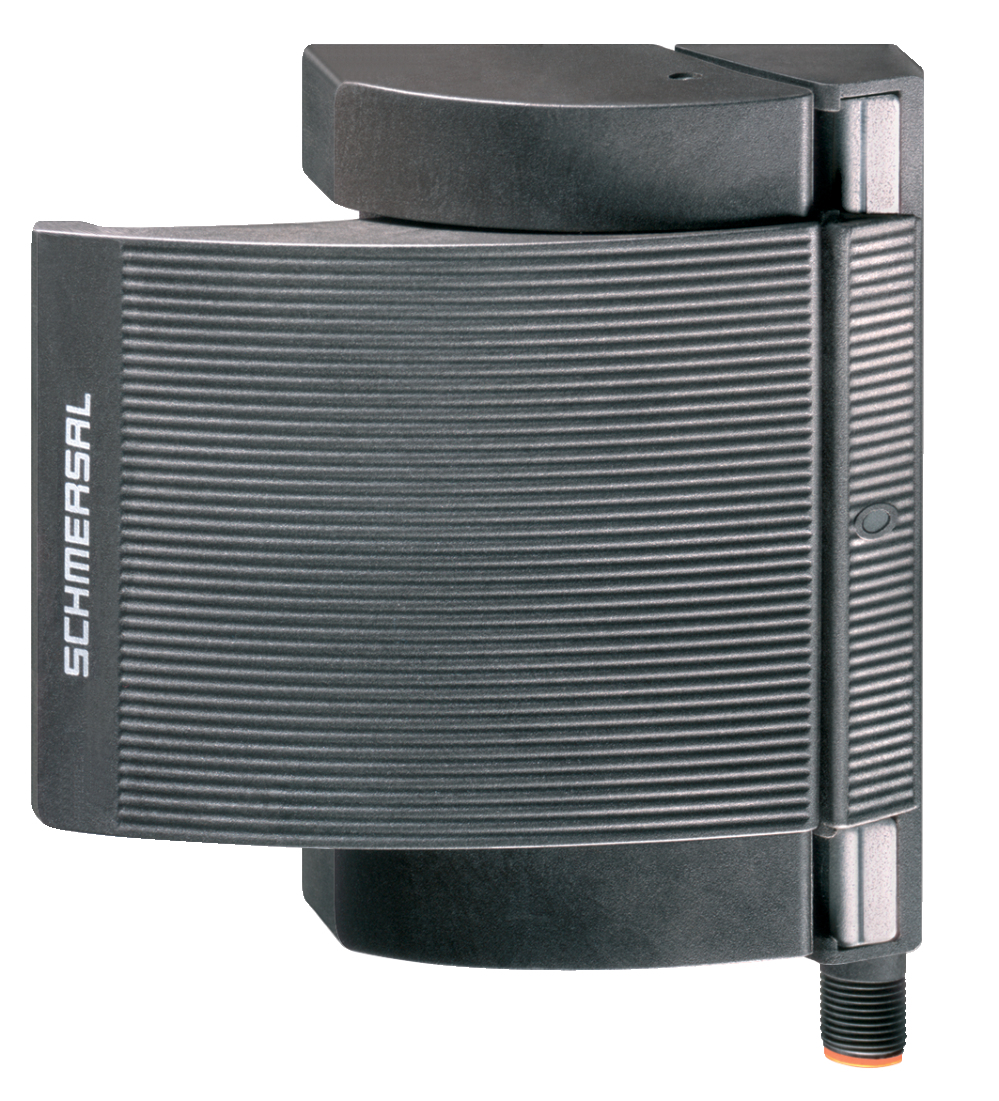

BNS-B20-12Z-ST-L 101186261
BNS-B20-12Z-ST-L 101186261基本信息
型号: BNS-B20-12Z-ST-L
订货号: 101186261
参考面价： 57.60 EUR
- 连接器M12 x 1，8针
- 塑料外壳
- 非接触式安全开关
- 不会挡住车门开口
- 119.5毫米x 140毫米x 43.3毫米
- 更换门把手和安全开关，不需要额外的门配件
- 现代对称设计
- 通过集成和编码的安全传感器进行操作保护
- 符合人体工程学的操作
- 适用于铰链门和滑动门
- 无突出执行器
- 4个螺丝即可轻松安装
BNS-B20-12Z-ST-L 101186261基本属性
净重：0.080 KG
长度：43 mm
宽度：120 mm
高度：140 mm
BNS-B20-12Z-ST-L 101186261产品资料
- 产品型号名称：
- BNS-B20-12Z-ST-L
- 项目编号（订单编号）：
- 101186261
- EAN（欧洲商品编号）：
- 4030661326818
- eCl@ss编号，版本12.0：
- 27-27-44-01
- eCl@ss编号，11.0版：
- 27-27-24-02
- eCl@ss编号，版本9.0：
- 27-27-24-02
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BNS-B20-12Z-ST-L 101186261产品资料
- 产品型号名称：
- BNS-B20-12Z-ST-L
- 项目编号（订单编号）：
- 101186261
- EAN（欧洲商品编号）：
- 4030661326818
- eCl@ss编号，版本12.0：
- 27-27-44-01
- eCl@ss编号，11.0版：
- 27-27-24-02
- eCl@ss编号，版本9.0：
- 27-27-24-02
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BNS-B20-12Z-ST-L 101186261授权和法规
- 证书：
- cULus
BNS-B20-12Z-ST-L 101186261授权和法规
- 证书：
- cULus
BNS-B20-12Z-ST-L 101186261一般数据
- 规则：
- BG-GS-ET-14
- EN IEC 60947-5-3
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- magnetisch
- 安装条件（机械）：
- quasibündig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 80 g
BNS-B20-12Z-ST-L 101186261一般数据
- 规则：
- BG-GS-ET-14
- EN IEC 60947-5-3
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- magnetisch
- 安装条件（机械）：
- quasibündig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 80 g
BNS-B20-12Z-ST-L 101186261一般数据
- 编码：
- Ja
- 开启器数量：
- 2
- 闭合器数量：
- 1
- 安全触点数量：
- 2
BNS-B20-12Z-ST-L 101186261一般数据
- 编码：
- Ja
- 开启器数量：
- 2
- 闭合器数量：
- 1
- 安全触点数量：
- 2
BNS-B20-12Z-ST-L 101186261安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
BNS-B20-12Z-ST-L 101186261安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
BNS-B20-12Z-ST-L 101186261安全注意事项安全输出
- B10D值，开启器/闭合器（常闭/常闭）：
- 25.000.000 Schaltspiele
BNS-B20-12Z-ST-L 101186261安全注意事项安全输出
- B10D值，开启器/闭合器（常闭/常闭）：
- 25.000.000 Schaltspiele
BNS-B20-12Z-ST-L 101186261机械数据
- 执行机构：
- Magnet
- 车门挡块：
- Links
- 锁定力：
- 100 N
- 最大滑动门质量：
- 3 kg
- 门质量，旋转门，最大：
- 5 kg
BNS-B20-12Z-ST-L 101186261机械数据
- 执行机构：
- Magnet
- 车门挡块：
- Links
- 锁定力：
- 100 N
- 最大滑动门质量：
- 3 kg
- 门质量，旋转门，最大：
- 5 kg
BNS-B20-12Z-ST-L 101186261符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao：
- 0 mm
- 安全开关距离OFF Sar：
- 22 mm
BNS-B20-12Z-ST-L 101186261符合EN IEC 60947-5-3的机械数据和开关距离
- 安全切换距离ONE Sao：
- 0 mm
- 安全开关距离OFF Sar：
- 22 mm
BNS-B20-12Z-ST-L 101186261机械数据
- 连接类型：
- Steckverbinder M12
BNS-B20-12Z-ST-L 101186261机械数据
- 连接类型：
- Steckverbinder M12
BNS-B20-12Z-ST-L 101186261机械数据和尺寸
- 传感器长度：
- 43,3 mm
- 传感器的宽度：
- 119,5 mm
- 传感器的高度：
- 140 mm
BNS-B20-12Z-ST-L 101186261机械数据和尺寸
- 传感器长度：
- 43,3 mm
- 传感器的宽度：
- 119,5 mm
- 传感器的高度：
- 140 mm
BNS-B20-12Z-ST-L 101186261环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
BNS-B20-12Z-ST-L 101186261环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
BNS-B20-12Z-ST-L 101186261电气数据
- 开关电压，最大值：
- 24 VDC
- 最大开关电流：
- 0,24 A
- 最大开关功率：
- 3 W
- 开关频率，最大值：
- 5 Hz
BNS-B20-12Z-ST-L 101186261电气数据
- 开关电压，最大值：
- 24 VDC
- 最大开关电流：
- 0,24 A
- 最大开关功率：
- 3 W
- 开关频率，最大值：
- 5 Hz
BNS-B20-12Z-ST-L 101186261交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BNS-B20-12Z-ST-L 101186261交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BNS-B20-12Z-ST-L 101186261配件
- 建议（执行机构）：
- BNS-B20-B01
- 建议安全开关设备：
- SRB-E-301ST
- SRB-E-201LC
BNS-B20-12Z-ST-L 101186261配件
- 建议（执行机构）：
- BNS-B20-B01
- 建议安全开关设备：
- SRB-E-301ST
- SRB-E-201LC
BNS-B20-12Z-ST-L 101186261笔记
- 注释（概述）：
- Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
- Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch.
- Verbraucher mit hohen Ein- und Ausschaltspitzen sind mit einer geeigneten Schutzbeschaltung zu versehen.
BNS-B20-12Z-ST-L 101186261笔记
- 注释（概述）：
- Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
- Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch.
- Verbraucher mit hohen Ein- und Ausschaltspitzen sind mit einer geeigneten Schutzbeschaltung zu versehen.
BNS-B20-12Z-ST-L 101186261电路示例
- 注意（电路示例）：
- Der Kontakt S21-S22 muss in den Sicherheitskreis eingebunden werden.
BNS-B20-12Z-ST-L 101186261电路示例
- 注意（电路示例）：
- Der Kontakt S21-S22 muss in den Sicherheitskreis eingebunden werden.
