BN 65-RZ 101055800
BN 65-RZ 101055800基本信息
型号: BN 65-RZ
订货号: 101055800
参考面价： 39.55 EUR
- 带组装好的电缆
- 横向驱动
- 带预加载磁体
- 非接触
- 使用寿命长
- 开关符号指示的操作面和方向
- 设计直径为13毫米
- 塑料外壳
- 切换距离可达60 mm，具体取决于执行器磁体和设计
- 带中央附件
BN 65-RZ 101055800基本属性
净重：0.075 KG
长度：103 mm
BN 65-RZ 101055800产品资料
- 产品型号名称：
- BN 65-RZ
- 项目编号（订单编号）：
- 101055800
- EAN（欧洲商品编号）：
- 4030661009490
- eCl@ss编号，版本12.0：
- 27-27-43-02
- eCl@ss编号，11.0版：
- 27-27-01-05
- eCl@ss编号，版本9.0：
- 27-27-01-05
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BN 65-RZ 101055800产品资料
- 产品型号名称：
- BN 65-RZ
- 项目编号（订单编号）：
- 101055800
- EAN（欧洲商品编号）：
- 4030661009490
- eCl@ss编号，版本12.0：
- 27-27-43-02
- eCl@ss编号，11.0版：
- 27-27-01-05
- eCl@ss编号，版本9.0：
- 27-27-01-05
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BN 65-RZ 101055800授权和法规
- 证书：
- cULus
BN 65-RZ 101055800授权和法规
- 证书：
- cULus
BN 65-RZ 101055800一般数据
- 行动原则：
- magnetisch
- 住房设计：
- Zylinder, glatt
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 75 g
BN 65-RZ 101055800一般数据
- 行动原则：
- magnetisch
- 住房设计：
- Zylinder, glatt
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 75 g
BN 65-RZ 101055800一般数据
- 休息：
- Ja
- 适用于电梯：
- Ja
- 预紧磁铁：
- Ja
- 锁定触点数量：
- 1
BN 65-RZ 101055800一般数据
- 休息：
- Ja
- 适用于电梯：
- Ja
- 预紧磁铁：
- Ja
- 锁定触点数量：
- 1
BN 65-RZ 101055800机械数据
- 操作水平：
- seitlich
- 执行机构：
- Magnet
- 最小机械寿命：
- 1.000.000.000 Schaltspiele
- 最大工作速度：
- 18 m/s
- 固定：
- zentral mit Gewindeflansch
- 螺母拧紧力矩，最大值：
- 3 Nm
BN 65-RZ 101055800机械数据
- 操作水平：
- seitlich
- 执行机构：
- Magnet
- 最小机械寿命：
- 1.000.000.000 Schaltspiele
- 最大工作速度：
- 18 m/s
- 固定：
- zentral mit Gewindeflansch
- 螺母拧紧力矩，最大值：
- 3 Nm
BN 65-RZ 101055800符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离Sn：
- 15 mm … 60 mm
- BP 10N = 15 mm
- BP 10S = 15 mm
- 2 x BP 10N = 20 mm
- 2 x BP 10S = 20 mm
- BP 15N = 17 mm
- BP 15S = 17 mm
- 2 x BP 15/2N = 22 mm
- 2 x BP 15/2S = 22 mm
- BP 34N = 10 ... 30 mm
- BP 34S = 15 ... 30 mm
- BP 20N = 25 mm
- BP 20S = 25 mm
- BP 31N = 25 mm
- BP 31S = 25 mm
- BP 11N = 15 mm
- BP 11S = 15 mm
- 2 x BP 11N = 25 mm
- 2 x BP 11S = 25 mm
- BP 12N = 20 mm
- BP 12S = 20 mm
- 2 x BP 12N = 10 ... 30 mm
- 2 x BP 12S = 10 ... 30 mm
- BP 21N = 15 ... 45 mm
- BP 21S = 15 ... 45 mm
- 2 x BP 21N = 20 ... 60 mm
- 2 x BP 21S = 20 ... 60 mm
- BE 20N = 20 mm
- BE 20S = 20 mm
- 注意（切换距离Sn）：
- Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
- 重复性R：
- 0,3 mm
BN 65-RZ 101055800符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离Sn：
- 15 mm … 60 mm
- BP 10N = 15 mm
- BP 10S = 15 mm
- 2 x BP 10N = 20 mm
- 2 x BP 10S = 20 mm
- BP 15N = 17 mm
- BP 15S = 17 mm
- 2 x BP 15/2N = 22 mm
- 2 x BP 15/2S = 22 mm
- BP 34N = 10 ... 30 mm
- BP 34S = 15 ... 30 mm
- BP 20N = 25 mm
- BP 20S = 25 mm
- BP 31N = 25 mm
- BP 31S = 25 mm
- BP 11N = 15 mm
- BP 11S = 15 mm
- 2 x BP 11N = 25 mm
- 2 x BP 11S = 25 mm
- BP 12N = 20 mm
- BP 12S = 20 mm
- 2 x BP 12N = 10 ... 30 mm
- 2 x BP 12S = 10 ... 30 mm
- BP 21N = 15 ... 45 mm
- BP 21S = 15 ... 45 mm
- 2 x BP 21N = 20 ... 60 mm
- 2 x BP 21S = 20 ... 60 mm
- BE 20N = 20 mm
- BE 20S = 20 mm
- 注意（切换距离Sn）：
- Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
- 重复性R：
- 0,3 mm
BN 65-RZ 101055800机械数据
- 线路长度：
- 1 m
- 连接类型：
- Kabel
- 堆芯横截面：
- 0,75 mm2
- 堆芯横截面：
- 18 AWG
- 电缆护套材料：
- H03VV-F
BN 65-RZ 101055800机械数据
- 线路长度：
- 1 m
- 连接类型：
- Kabel
- 堆芯横截面：
- 0,75 mm2
- 堆芯横截面：
- 18 AWG
- 电缆护套材料：
- H03VV-F

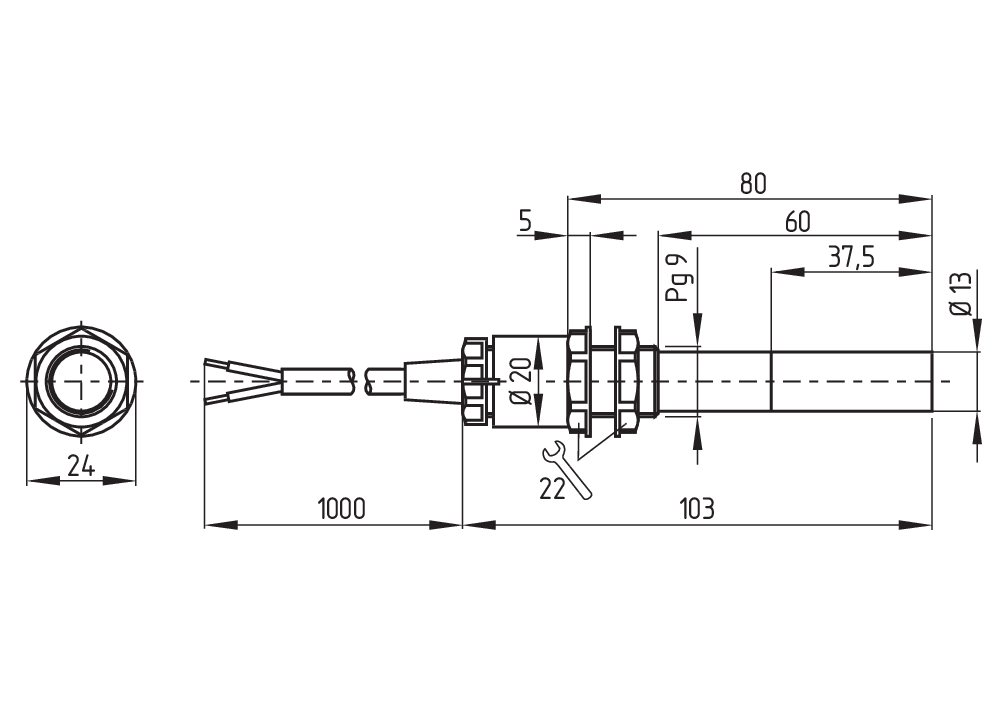

BN 65-RZ 101055800机械数据和尺寸
- 传感器的直径：
- 13 mm
- 按键宽度：
- 22 SW
- 传感器长度：
- 103 mm
BN 65-RZ 101055800机械数据和尺寸
- 传感器的直径：
- 13 mm
- 按键宽度：
- 22 SW
- 传感器长度：
- 103 mm
BN 65-RZ 101055800环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +75 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g, sinusförmige Schwingung
- 抗振动性：
- 30 g, sinusförmige Schwingung
BN 65-RZ 101055800环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +75 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g, sinusförmige Schwingung
- 抗振动性：
- 30 g, sinusförmige Schwingung
BN 65-RZ 101055800电气数据
- 开关电压，最大值：
- 250 VAC
- 最大开关电流：
- 3 A
- 最大开关功率：
- 120 W
- 开关元件：
- Raster
- 影响持续时间，最小：
- 0,3 ms
- 冲击持续时间，最大值：
- 0,6 ms
- 开关频率，最大值：
- 300 Hz
- 最大开关频率：
- 1.080.000 /h
BN 65-RZ 101055800电气数据
- 开关电压，最大值：
- 250 VAC
- 最大开关电流：
- 3 A
- 最大开关功率：
- 120 W
- 开关元件：
- Raster
- 影响持续时间，最小：
- 0,3 ms
- 冲击持续时间，最大值：
- 0,6 ms
- 开关频率，最大值：
- 300 Hz
- 最大开关频率：
- 1.080.000 /h
BN 65-RZ 101055800电气数据数字输出
- 开关元件的设计：
- Reedkontakt
BN 65-RZ 101055800电气数据数字输出
- 开关元件的设计：
- Reedkontakt
BN 65-RZ 101055800交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BN 65-RZ 101055800交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BN 65-RZ 101055800配件
- 建议（执行机构）：
- BP 10 S
- 2x BP 10 S
- BP 15 S
- BP 34 S
- BP 20 S
- BP 31 S
- BP 11 S
- 2x BP 11 S
- BP 12 S
- BP 21 S
- 2x BP 21 S
- BE 20 S
- BP 10 N
- 2x BP 10 N
- BP 15 N
- 2 x BP 15/2 N
- 2x BP 15/2 S
- BP 34 N
- BP 20 N
- BP 31 N
- BP 11 N
- 2x BP 11 N
- BP 12 N
- 2x BP 12 N
- 2x BP 12 S
- BP 21 N
- 2x BP 21 N
- BE 20 N
- 建议（执行机构、电梯技术）：
- BP 10
- 2 x BP 15/2
- 2 x BP 15
- 2 x BP 10
- BP 15
- BP 34
BN 65-RZ 101055800配件
- 建议（执行机构）：
- BP 10 S
- 2x BP 10 S
- BP 15 S
- BP 34 S
- BP 20 S
- BP 31 S
- BP 11 S
- 2x BP 11 S
- BP 12 S
- BP 21 S
- 2x BP 21 S
- BE 20 S
- BP 10 N
- 2x BP 10 N
- BP 15 N
- 2 x BP 15/2 N
- 2x BP 15/2 S
- BP 34 N
- BP 20 N
- BP 31 N
- BP 11 N
- 2x BP 11 N
- BP 12 N
- 2x BP 12 N
- 2x BP 12 S
- BP 21 N
- 2x BP 21 N
- BE 20 N
- 建议（执行机构、电梯技术）：
- BP 10
- 2 x BP 15/2
- 2 x BP 15
- 2 x BP 10
- BP 15
- BP 34
BN 65-RZ 101055800笔记
- 注释（概述）：
- Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
- Bei der Gegenüberstellung von Schalter und Betätigungsmagnet muss die Zuordnung der Farben übereinstimmen: rot (S) auf rot (S) und grün (N) auf grün (N).
- Dies gilt nicht beim Raster.
BN 65-RZ 101055800笔记
- 注释（概述）：
- Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
- Bei der Gegenüberstellung von Schalter und Betätigungsmagnet muss die Zuordnung der Farben übereinstimmen: rot (S) auf rot (S) und grün (N) auf grün (N).
- Dies gilt nicht beim Raster.
