BN 325-R 101147009
BN 325-R 101147009基本信息
型号: BN 325-R
订货号: 101147009
参考面价： 33.45 EUR
- 扁平插头连接和1个屏蔽板
- 前部操作
- 非接触
- 1簧片触点
- 使用寿命长
- 开关符号指示的操作面和方向
- 85毫米x 26毫米x 24毫米
- 塑料外壳
- 扁平插头连接器
BN 325-R 101147009基本属性
净重：0.045 KG
长度：24 mm
宽度：85 mm
高度：26 mm
BN 325-R 101147009产品资料
- 产品型号名称：
- BN 325-R
- 项目编号（订单编号）：
- 101147009
- EAN（欧洲商品编号）：
- 4030661140933
- eCl@ss编号，版本12.0：
- 27-27-43-02
- eCl@ss编号，11.0版：
- 27-27-01-05
- eCl@ss编号，版本9.0：
- 27-27-01-05
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BN 325-R 101147009产品资料
- 产品型号名称：
- BN 325-R
- 项目编号（订单编号）：
- 101147009
- EAN（欧洲商品编号）：
- 4030661140933
- eCl@ss编号，版本12.0：
- 27-27-43-02
- eCl@ss编号，11.0版：
- 27-27-01-05
- eCl@ss编号，版本9.0：
- 27-27-01-05
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BN 325-R 101147009一般数据
- 行动原则：
- magnetisch
- 住房设计：
- rechteckig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 45 g
BN 325-R 101147009一般数据
- 行动原则：
- magnetisch
- 住房设计：
- rechteckig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 45 g
BN 325-R 101147009一般数据
- 休息：
- Ja
- 适用于电梯：
- Ja
- 锁定触点数量：
- 1
BN 325-R 101147009一般数据
- 休息：
- Ja
- 适用于电梯：
- Ja
- 锁定触点数量：
- 1
BN 325-R 101147009机械数据
- 操作水平：
- vorderseitig
- 执行机构：
- Magnet
- 最小机械寿命：
- 1.000.000.000 Schaltspiele
- 最大工作速度：
- 18 m/s
- 固定：
- rückseitig mit 2 Gewindebolzen
BN 325-R 101147009机械数据
- 操作水平：
- vorderseitig
- 执行机构：
- Magnet
- 最小机械寿命：
- 1.000.000.000 Schaltspiele
- 最大工作速度：
- 18 m/s
- 固定：
- rückseitig mit 2 Gewindebolzen

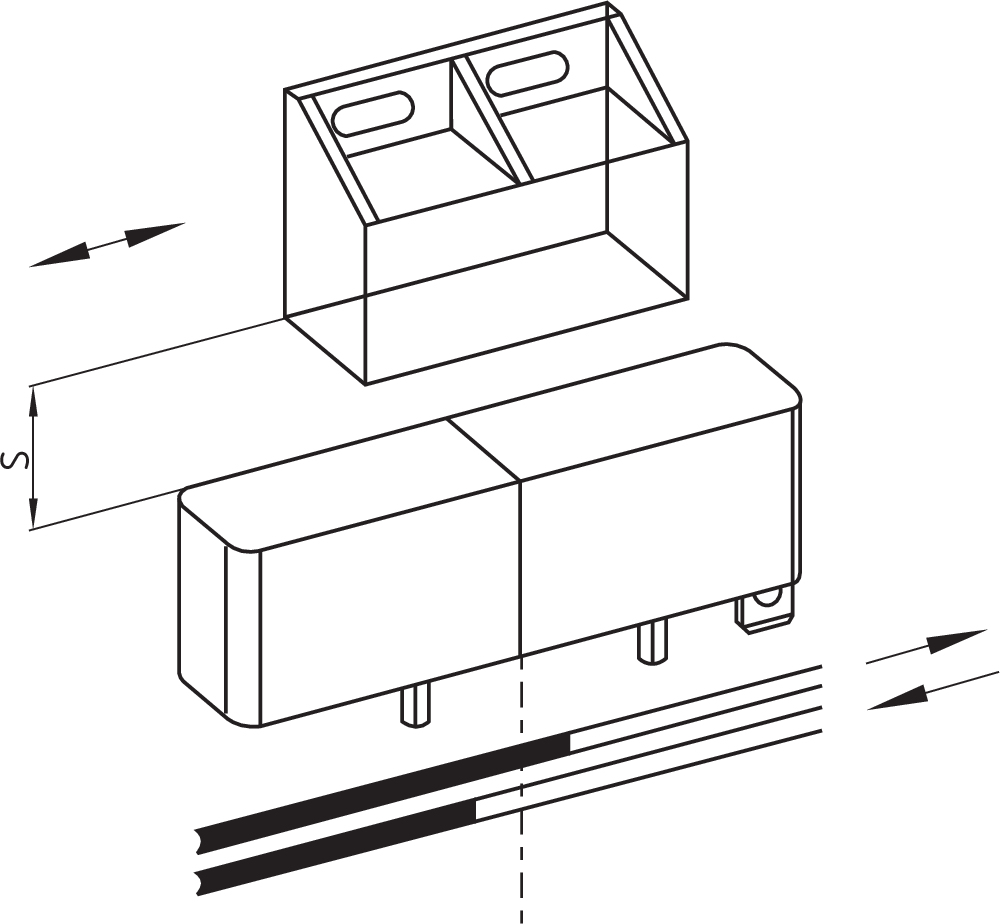

BN 325-R 101147009符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离Sn：
- 5 mm … 55 mm
- 2 x BP 21S = 20 ... 55 mm
- BP 34S = 10 ... 25 mm
- BE 20 = 20 mm
- BP 10N = 10 mm
- BP 10S = 10 mm
- 2 x BP 10N = 15 mm
- 2 x BP 10S = 15 mm
- BP 15N = 12 mm
- BP 15S = 12 mm
- 2 x BP 15/2N = 17 mm
- 2 x BP 15/2S = 17mm
- BP 34N = 10 ... 25mm
- BP 20N = 5 ... 20 mm
- BP 20S = 5 ... 20 mm
- BP 31N = 5 ... 20 mm
- BP 31S = 5 ... 20 mm
- BP 11N = 10 mm
- BP 11S = 10 mm
- 2 x BP 11N = 20 mm
- 2 x BP 11S = 20 mm
- BP 12N = 15 mm
- BP 12S = 15 mm
- 2 x BP 12N = 10 ... 25 mm
- 2 x BP 12S = 10 ... 25 mm
- BP 21N = 15 ... 40 mm
- BP 21S = 15 ... 40 mm
- 2 x BP 21N = 20 ... 55 mm
- BE 20N = 15 mm
- BE 20S = 15 mm
- 注意（切换距离Sn）：
- Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
- 重复性R：
- 0,3 mm
BN 325-R 101147009符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离Sn：
- 5 mm … 55 mm
- 2 x BP 21S = 20 ... 55 mm
- BP 34S = 10 ... 25 mm
- BE 20 = 20 mm
- BP 10N = 10 mm
- BP 10S = 10 mm
- 2 x BP 10N = 15 mm
- 2 x BP 10S = 15 mm
- BP 15N = 12 mm
- BP 15S = 12 mm
- 2 x BP 15/2N = 17 mm
- 2 x BP 15/2S = 17mm
- BP 34N = 10 ... 25mm
- BP 20N = 5 ... 20 mm
- BP 20S = 5 ... 20 mm
- BP 31N = 5 ... 20 mm
- BP 31S = 5 ... 20 mm
- BP 11N = 10 mm
- BP 11S = 10 mm
- 2 x BP 11N = 20 mm
- 2 x BP 11S = 20 mm
- BP 12N = 15 mm
- BP 12S = 15 mm
- 2 x BP 12N = 10 ... 25 mm
- 2 x BP 12S = 10 ... 25 mm
- BP 21N = 15 ... 40 mm
- BP 21S = 15 ... 40 mm
- 2 x BP 21N = 20 ... 55 mm
- BE 20N = 15 mm
- BE 20S = 15 mm
- 注意（切换距离Sn）：
- Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
- 重复性R：
- 0,3 mm
BN 325-R 101147009机械数据
- 连接类型：
- Flachsteckanschluss 4.8 mm und 1 Abschirmblech
BN 325-R 101147009机械数据
- 连接类型：
- Flachsteckanschluss 4.8 mm und 1 Abschirmblech
BN 325-R 101147009机械数据和尺寸
- 传感器长度：
- 24 mm
- 传感器的宽度：
- 85 mm
- 传感器的高度：
- 26 mm
BN 325-R 101147009机械数据和尺寸
- 传感器长度：
- 24 mm
- 传感器的宽度：
- 85 mm
- 传感器的高度：
- 26 mm
BN 325-R 101147009环境条件
- 保护类型：
- IP40
- 环境温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 50 g / 11 ms
BN 325-R 101147009环境条件
- 保护类型：
- IP40
- 环境温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 50 g / 11 ms
BN 325-R 101147009电气数据
- 开关电压，最大值：
- 250 VAC
- 最大开关电流：
- 3 A
- 最大开关功率：
- 120 VA
- 开关元件：
- Raster
- 影响持续时间，最小：
- 0,3 ms
- 冲击持续时间，最大值：
- 0,6 ms
- 开关频率，最大值：
- 300 Hz
BN 325-R 101147009电气数据
- 开关电压，最大值：
- 250 VAC
- 最大开关电流：
- 3 A
- 最大开关功率：
- 120 VA
- 开关元件：
- Raster
- 影响持续时间，最小：
- 0,3 ms
- 冲击持续时间，最大值：
- 0,6 ms
- 开关频率，最大值：
- 300 Hz
BN 325-R 101147009电气数据数字输出
- 开关元件的设计：
- Reedkontakt
BN 325-R 101147009电气数据数字输出
- 开关元件的设计：
- Reedkontakt
BN 325-R 101147009交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BN 325-R 101147009交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BN 325-R 101147009配件
- 建议（执行机构）：
- BP 10 S
- 2x BP 10 S
- BP 15 S
- BP 34 S
- BP 20 S
- BP 31 S
- BP 11 S
- 2x BP 11 S
- BP 12 S
- BP 21 S
- 2x BP 21 S
- BP 10 N
- 2x BP 10 N
- BP 15 N
- 2 x BP 15/2 N
- 2x BP 15/2 S
- BP 34 N
- BP 20 N
- BP 31 N
- BP 11 N
- 2x BP 11 N
- BP 12 N
- 2x BP 12 N
- 2x BP 12 S
- BP 21 N
- 2x BP 21 N
- BE 20
- BE 20 N(S) ST 24VDC
- BE 20 N(S) 48VDC
- 建议（执行机构、电梯技术）：
- BP 10
- 2 x BP 15/2
- 2 x BP 10
- BP 15
- BP 34
BN 325-R 101147009配件
- 建议（执行机构）：
- BP 10 S
- 2x BP 10 S
- BP 15 S
- BP 34 S
- BP 20 S
- BP 31 S
- BP 11 S
- 2x BP 11 S
- BP 12 S
- BP 21 S
- 2x BP 21 S
- BP 10 N
- 2x BP 10 N
- BP 15 N
- 2 x BP 15/2 N
- 2x BP 15/2 S
- BP 34 N
- BP 20 N
- BP 31 N
- BP 11 N
- 2x BP 11 N
- BP 12 N
- 2x BP 12 N
- 2x BP 12 S
- BP 21 N
- 2x BP 21 N
- BE 20
- BE 20 N(S) ST 24VDC
- BE 20 N(S) 48VDC
- 建议（执行机构、电梯技术）：
- BP 10
- 2 x BP 15/2
- 2 x BP 10
- BP 15
- BP 34
BN 325-R 101147009笔记
- 注释（概述）：
- Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
BN 325-R 101147009笔记
- 注释（概述）：
- Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
