AZM 170-02ZRK 24VAC/DC 101140795
AZM 170-02ZRK 24VAC/DC 101140795基本信息
型号: AZM 170-02ZRK 24VAC/DC
订货号: 101140795
参考面价： 207.35 EUR
- 1行入口M 20 x 1.5
- 切割夹紧技术
- 辅助释放
- 塑料外壳
- 绝缘的
- 紧凑型设计
- 关闭锁定失败
- 使用寿命长
- 高夹紧力
AZM 170-02ZRK 24VAC/DC 101140795基本属性
净重：0.288 KG
长度：30 mm
宽度：90 mm
高度：84 mm
AZM 170-02ZRK 24VAC/DC 101140795产品资料
- 产品型号名称：
- AZM 170-02ZRK 24VAC/DC
- Artikelnummer (Bestellnummer)：
- 101140795
- EAN (European Article Number)：
- 4030661119830
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
AZM 170-02ZRK 24VAC/DC 101140795产品资料
- 产品型号名称：
- AZM 170-02ZRK 24VAC/DC
- Artikelnummer (Bestellnummer)：
- 101140795
- EAN (European Article Number)：
- 4030661119830
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
AZM 170-02ZRK 24VAC/DC 101140795授权和法规
- 证书：
- IFA
- cULus
- CCC
AZM 170-02ZRK 24VAC/DC 101140795授权和法规
- 证书：
- IFA
- cULus
- CCC
AZM 170-02ZRK 24VAC/DC 101140795一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 毛重：
- 288 g
AZM 170-02ZRK 24VAC/DC 101140795一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 毛重：
- 288 g
AZM 170-02ZRK 24VAC/DC 101140795一般数据
- 无声电流原理：
- Ja
- 辅助释放：
- Ja
- 方向数：
- 2
- 安全触点数量：
- 2
AZM 170-02ZRK 24VAC/DC 101140795一般数据
- 无声电流原理：
- Ja
- 辅助释放：
- Ja
- 方向数：
- 2
- 安全触点数量：
- 2
AZM 170-02ZRK 24VAC/DC 101140795安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D Öffner (NC)：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- B10D Schließer (NO)：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
AZM 170-02ZRK 24VAC/DC 101140795安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D Öffner (NC)：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- B10D Schließer (NO)：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
AZM 170-02ZRK 24VAC/DC 101140795安全注意事项
- Bitte beachten:：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
AZM 170-02ZRK 24VAC/DC 101140795安全注意事项
- Bitte beachten:：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
AZM 170-02ZRK 24VAC/DC 101140795机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁紧力FZh符合EN ISO 1419：
- 1.000 N
- 锁紧力Fmax，最大值：
- 1.300 N
- 锁定力：
- 30 N
- 强制开启路径：
- 11 mm
- 每个触点的强制打开力，最小值：
- 8,5 N
- 强制开启力，最小值：
- 17 N
- 最大工作速度：
- 2 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 2x M5
- 外壳盖安装螺钉的最小拧紧力矩：
- 0,7 Nm
- 外壳盖安装螺钉的最大拧紧力矩：
- 1 Nm
- 笔记：
- Torx T10
AZM 170-02ZRK 24VAC/DC 101140795机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁紧力FZh符合EN ISO 1419：
- 1.000 N
- 锁紧力Fmax，最大值：
- 1.300 N
- 锁定力：
- 30 N
- 强制开启路径：
- 11 mm
- 每个触点的强制打开力，最小值：
- 8,5 N
- 强制开启力，最小值：
- 17 N
- 最大工作速度：
- 2 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 2x M5
- 外壳盖安装螺钉的最小拧紧力矩：
- 0,7 Nm
- 外壳盖安装螺钉的最大拧紧力矩：
- 1 Nm
- 笔记：
- Torx T10
AZM 170-02ZRK 24VAC/DC 101140795机械数据
- 行输入：
- 1 x M20 x 1,5
- 连接类型：
- Schneidklemmtechnik
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 1 mm²
- 允许的线路类型：
- Flexibel
AZM 170-02ZRK 24VAC/DC 101140795机械数据
- 行输入：
- 1 x M20 x 1,5
- 连接类型：
- Schneidklemmtechnik
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 1 mm²
- 允许的线路类型：
- Flexibel
AZM 170-02ZRK 24VAC/DC 101140795机械数据和尺寸
- 传感器长度：
- 30 mm
- 传感器的宽度：
- 90 mm
- 传感器的高度：
- 84 mm
AZM 170-02ZRK 24VAC/DC 101140795机械数据和尺寸
- 传感器长度：
- 30 mm
- 传感器的宽度：
- 90 mm
- 传感器的高度：
- 84 mm
AZM 170-02ZRK 24VAC/DC 101140795环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +60 °C
- 储存和运输温度：
- -25 ... +85 °C
- Hinweis (Relative Feuchtigkeit)：
- nicht kondensierend
- nicht vereisend
- 防护等级：
- II
- NN以上的最大允许安装高度：
- 2.000 m
AZM 170-02ZRK 24VAC/DC 101140795环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +60 °C
- 储存和运输温度：
- -25 ... +85 °C
- Hinweis (Relative Feuchtigkeit)：
- nicht kondensierend
- nicht vereisend
- 防护等级：
- II
- NN以上的最大允许安装高度：
- 2.000 m
AZM 170-02ZRK 24VAC/DC 101140795环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AZM 170-02ZRK 24VAC/DC 101140795环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AZM 170-02ZRK 24VAC/DC 101140795电气数据
- 设计控制电源电压：
- 24 VAC/DC
- 有条件设计短路电流：
- 1.000 A
- 最大电力消耗：
- 12 W

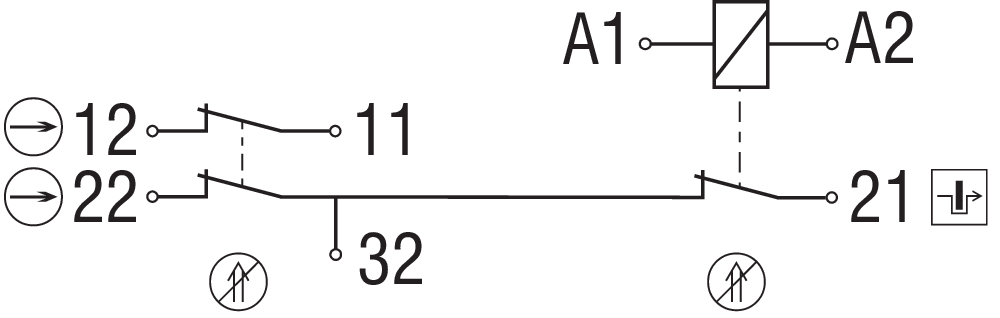

- 开关元件：
- 2 Öffner (NC)
- Hinweis (Schaltelement)：
- Wechsler mit Doppelunterbrechung Zb oder 2 Öffner, galvanisch voneinander getrennte Kontaktbrücken
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 1.000 /h
- 接触材料，电动：
- Silber
AZM 170-02ZRK 24VAC/DC 101140795电气数据
- 设计控制电源电压：
- 24 VAC/DC
- 有条件设计短路电流：
- 1.000 A
- 最大电力消耗：
- 12 W
- 开关元件：
- 2 Öffner (NC)
- Hinweis (Schaltelement)：
- Wechsler mit Doppelunterbrechung Zb oder 2 Öffner, galvanisch voneinander getrennte Kontaktbrücken
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 1.000 /h
- 接触材料，电动：
- Silber
AZM 170-02ZRK 24VAC/DC 101140795电气数据
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 50 ms
AZM 170-02ZRK 24VAC/DC 101140795电气数据
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 50 ms
AZM 170-02ZRK 24VAC/DC 101140795电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 2,5 A
AZM 170-02ZRK 24VAC/DC 101140795电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 2,5 A
AZM 170-02ZRK 24VAC/DC 101140795其他数据
- Hinweis (Applikationsanwendungen)：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
AZM 170-02ZRK 24VAC/DC 101140795其他数据
- Hinweis (Applikationsanwendungen)：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
AZM 170-02ZRK 24VAC/DC 101140795交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
- Schlitzverschluss
AZM 170-02ZRK 24VAC/DC 101140795交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
- Schlitzverschluss
AZM 170-02ZRK 24VAC/DC 101140795笔记
- Hinweis (Allgemein)：
- Die Schneidklemmtechnik ermöglicht das einfache Anschließen von flexiblen Leitungen ohne die Verwendung von Aderendhülsen.
- Hinweis (Hilfsentriegelung)：
- unten
- Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
AZM 170-02ZRK 24VAC/DC 101140795笔记
- Hinweis (Allgemein)：
- Die Schneidklemmtechnik ermöglicht das einfache Anschließen von flexiblen Leitungen ohne die Verwendung von Aderendhülsen.
- Hinweis (Hilfsentriegelung)：
- unten
- Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
