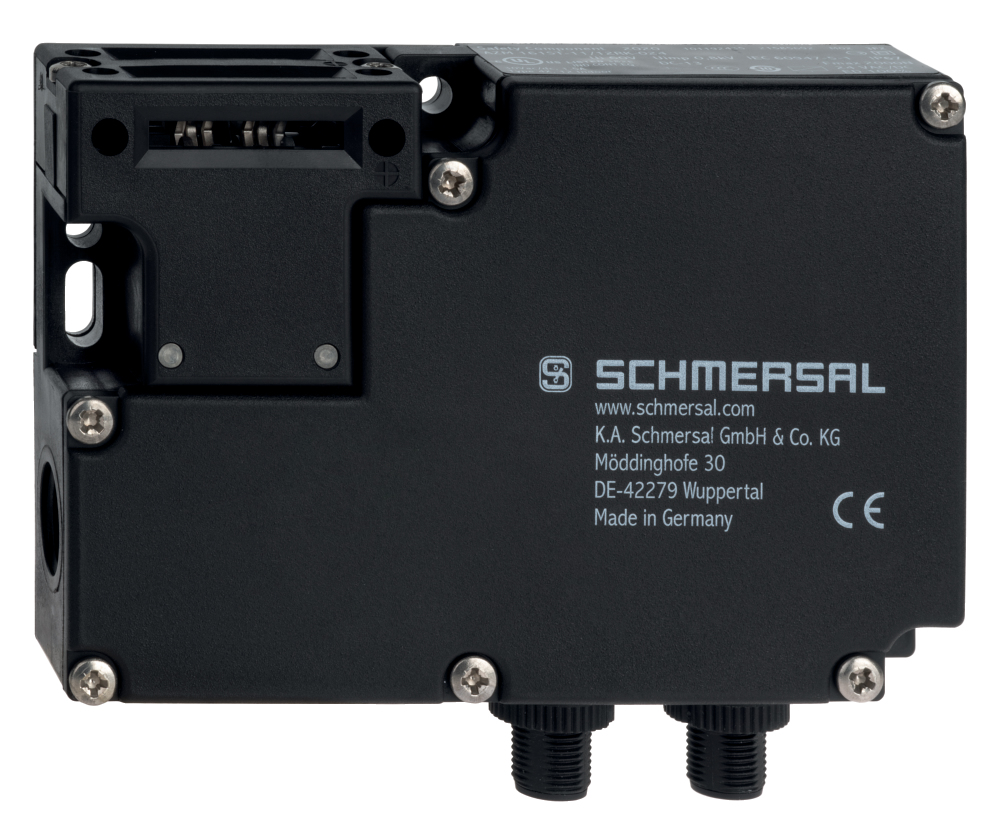

AZM 161ST-12/11I-024-B6R 103031986
AZM 161ST-12/11I-024-B6R 103031986基本信息
型号: AZM 161ST-12/11I-024-B6R
订货号: 103031986
参考面价： 271.05 EUR
- 连接空间大
- 辅助释放
- 2个连接器M12、4针和8针
- 执行
- 紧凑型设计
- 适用于致动器窄侧和宽侧上非常小的操作半径
- 关闭锁定失败
- 单独编码
- 根据ISO 1419，编码级别为HIGH
- 绝缘的
- 高夹紧力
- 使用寿命长
- 130毫米x 90毫米x 30毫米
AZM 161ST-12/11I-024-B6R 103031986基本属性
净重：0.400 KG
长度：30 mm
宽度：130 mm
高度：90 mm
AZM 161ST-12/11I-024-B6R 103031986产品资料
- 产品型号名称：
- AZM 161ST-12/11I-024-B6R
- 项目编号（订单编号）：
- 103031986
- EAN（欧洲商品编号）：
- 4030661527161
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
AZM 161ST-12/11I-024-B6R 103031986产品资料
- 产品型号名称：
- AZM 161ST-12/11I-024-B6R
- 项目编号（订单编号）：
- 103031986
- EAN（欧洲商品编号）：
- 4030661527161
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
AZM 161ST-12/11I-024-B6R 103031986授权和法规
- 证书：
- IFA
- cULus
- CCC
AZM 161ST-12/11I-024-B6R 103031986授权和法规
- 证书：
- IFA
- cULus
- CCC
AZM 161ST-12/11I-024-B6R 103031986一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码：
- Individuelle Codierung
- 编码等级符合EN ISO 1419：
- hoch
- 行动原则：
- elektromechanisch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 执行机构材料：
- Nichtrostender Stahl
- 毛重：
- 400 g
AZM 161ST-12/11I-024-B6R 103031986一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码：
- Individuelle Codierung
- 编码等级符合EN ISO 1419：
- hoch
- 行动原则：
- elektromechanisch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 执行机构材料：
- Nichtrostender Stahl
- 毛重：
- 400 g
AZM 161ST-12/11I-024-B6R 103031986一般数据
- 无声电流原理：
- Ja
- 辅助释放：
- Ja
- 方向数：
- 3
- 辅助触点数量：
- 2
- 安全触点数量：
- 4
AZM 161ST-12/11I-024-B6R 103031986一般数据
- 无声电流原理：
- Ja
- 辅助释放：
- Ja
- 方向数：
- 3
- 辅助触点数量：
- 2
- 安全触点数量：
- 4
AZM 161ST-12/11I-024-B6R 103031986安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
AZM 161ST-12/11I-024-B6R 103031986安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
AZM 161ST-12/11I-024-B6R 103031986安全注意事项安全输出
- 注（B10D Schleiser（NO））：
- bei 10% Ie und ohmscher Last
AZM 161ST-12/11I-024-B6R 103031986安全注意事项安全输出
- 注（B10D Schleiser（NO））：
- bei 10% Ie und ohmscher Last
AZM 161ST-12/11I-024-B6R 103031986安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
AZM 161ST-12/11I-024-B6R 103031986安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
AZM 161ST-12/11I-024-B6R 103031986安全注意事项
- 性能级别，最高可达：
- e
- 备注（绩效水平）：
- Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.
AZM 161ST-12/11I-024-B6R 103031986安全注意事项
- 性能级别，最高可达：
- e
- 备注（绩效水平）：
- Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.
AZM 161ST-12/11I-024-B6R 103031986机械数据
- 最小工作半径：
- 95 mm
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 执行器在执行方向上的间隙：
- 5,5 mm
- 锁紧力FZh符合EN ISO 1419：
- 2.000 N
- 锁紧力Fmax，最大值：
- 2.600 N
- 锁定力：
- 30 N
- 强制开启路径：
- 10 mm
- 每个触点的强制打开力，最小值：
- 10 N
- 强制开启力，最小值：
- 20 N
- 最大工作速度：
- 2 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 3x M6
AZM 161ST-12/11I-024-B6R 103031986机械数据
- 最小工作半径：
- 95 mm
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 执行器在执行方向上的间隙：
- 5,5 mm
- 锁紧力FZh符合EN ISO 1419：
- 2.000 N
- 锁紧力Fmax，最大值：
- 2.600 N
- 锁定力：
- 30 N
- 强制开启路径：
- 10 mm
- 每个触点的强制打开力，最小值：
- 10 N
- 强制开启力，最小值：
- 20 N
- 最大工作速度：
- 2 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 3x M6
AZM 161ST-12/11I-024-B6R 103031986机械数据
- 连接类型：
- Einbaustecker M12, 4-polig, A-Codierung
- Einbaustecker M12, 8-polig, A-Codierung
- 连接横截面，最小：
- 0,25 mm²
- 连接横截面，最大：
- 1,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
AZM 161ST-12/11I-024-B6R 103031986机械数据
- 连接类型：
- Einbaustecker M12, 4-polig, A-Codierung
- Einbaustecker M12, 8-polig, A-Codierung
- 连接横截面，最小：
- 0,25 mm²
- 连接横截面，最大：
- 1,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
AZM 161ST-12/11I-024-B6R 103031986机械数据和尺寸
- 传感器长度：
- 30 mm
- 传感器的宽度：
- 130 mm
- 传感器的高度：
- 90 mm
AZM 161ST-12/11I-024-B6R 103031986机械数据和尺寸
- 传感器长度：
- 30 mm
- 传感器的宽度：
- 130 mm
- 传感器的高度：
- 90 mm
AZM 161ST-12/11I-024-B6R 103031986环境条件
- 保护类型：
- IP67
- 环境温度：
- -30 ... +60 °C
- 储存和运输温度：
- -25 ... +85 °C
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 防护等级：
- II
- NN以上的最大允许安装高度：
- 2.000 m
AZM 161ST-12/11I-024-B6R 103031986环境条件
- 保护类型：
- IP67
- 环境温度：
- -30 ... +60 °C
- 储存和运输温度：
- -25 ... +85 °C
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 防护等级：
- II
- NN以上的最大允许安装高度：
- 2.000 m
AZM 161ST-12/11I-024-B6R 103031986环境条件.绝缘特性
- 设计绝缘电压Ui：
- Stecker 4-polig - 250 V
- Stecker 8-polig - 60 V
- 设计抗震Uimp：
- 4 kV
- 设计抗震，插头4针：
- 2.5 kV
- 设计抗震，插头8针：
- 0.8 kV
AZM 161ST-12/11I-024-B6R 103031986环境条件.绝缘特性
- 设计绝缘电压Ui：
- Stecker 4-polig - 250 V
- Stecker 8-polig - 60 V
- 设计抗震Uimp：
- 4 kV
- 设计抗震，插头4针：
- 2.5 kV
- 设计抗震，插头8针：
- 0.8 kV
AZM 161ST-12/11I-024-B6R 103031986电气数据
- 连续热电流：
- 2 A
- 设计控制电源电压：
- 24 VAC/DC
- 有条件设计短路电流：
- 1.000 A
- 最大电力消耗：
- 10 W
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 1.000 /h
- 接触材料，电动：
- Silber
AZM 161ST-12/11I-024-B6R 103031986电气数据
- 连续热电流：
- 2 A
- 设计控制电源电压：
- 24 VAC/DC
- 有条件设计短路电流：
- 1.000 A
- 最大电力消耗：
- 10 W
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 1.000 /h
- 接触材料，电动：
- Silber
AZM 161ST-12/11I-024-B6R 103031986电气数据
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 50 ms
AZM 161ST-12/11I-024-B6R 103031986电气数据
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 50 ms
AZM 161ST-12/11I-024-B6R 103031986电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 2,5 A
AZM 161ST-12/11I-024-B6R 103031986电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 2,5 A
AZM 161ST-12/11I-024-B6R 103031986电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 2,5 A
AZM 161ST-12/11I-024-B6R 103031986电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 2,5 A
AZM 161ST-12/11I-024-B6R 103031986其他数据
- 备注（应用程序）：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
AZM 161ST-12/11I-024-B6R 103031986其他数据
- 备注（应用程序）：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
AZM 161ST-12/11I-024-B6R 103031986交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
AZM 161ST-12/11I-024-B6R 103031986交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
AZM 161ST-12/11I-024-B6R 103031986笔记
- 注释（概述）：
- Drehpunkt des Scharniers und Oberkante des Sicherheitsschalters zuzüglich 11 mm müssen eine Ebene bilden
- Betätigungsradius einstellbar bis minimal 95 mm mit einem Innensechskant-Schlüssel SW 2 mm (a)
- Der Betätiger ist nicht einzeln lieferbar.
- 注释（辅助释放）：
- Bei Wartung, Einrichtung usw.
- Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
AZM 161ST-12/11I-024-B6R 103031986笔记
- 注释（概述）：
- Drehpunkt des Scharniers und Oberkante des Sicherheitsschalters zuzüglich 11 mm müssen eine Ebene bilden
- Betätigungsradius einstellbar bis minimal 95 mm mit einem Innensechskant-Schlüssel SW 2 mm (a)
- Der Betätiger ist nicht einzeln lieferbar.
- 注释（辅助释放）：
- Bei Wartung, Einrichtung usw.
- Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
