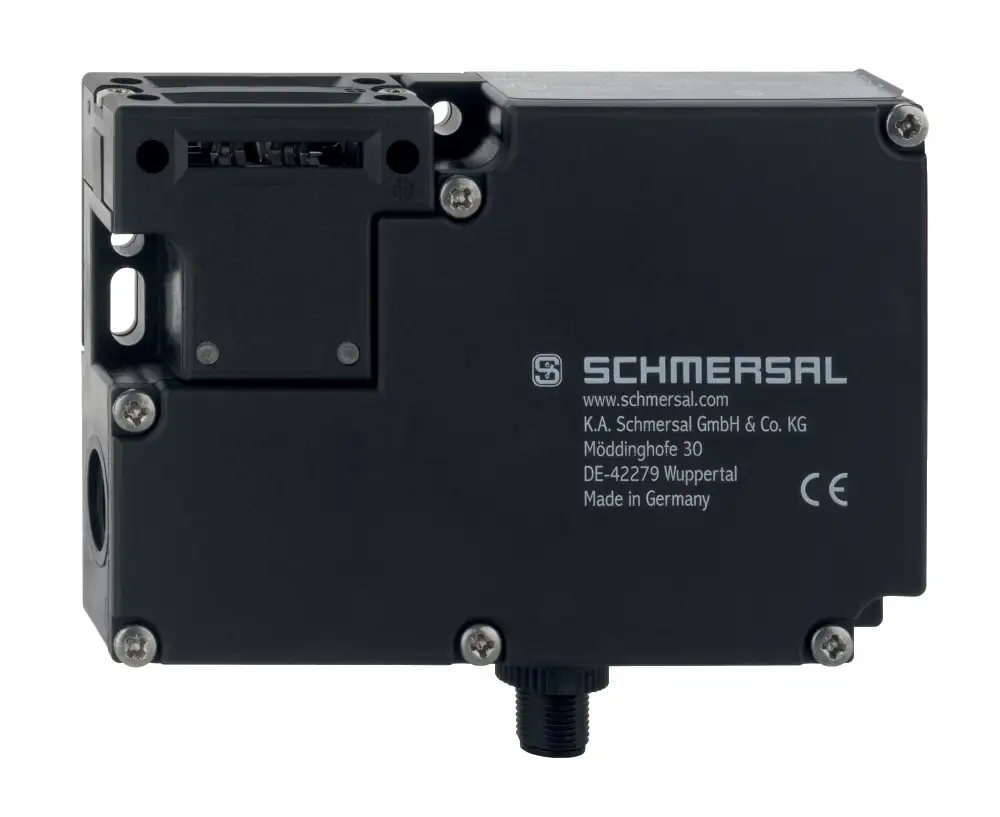

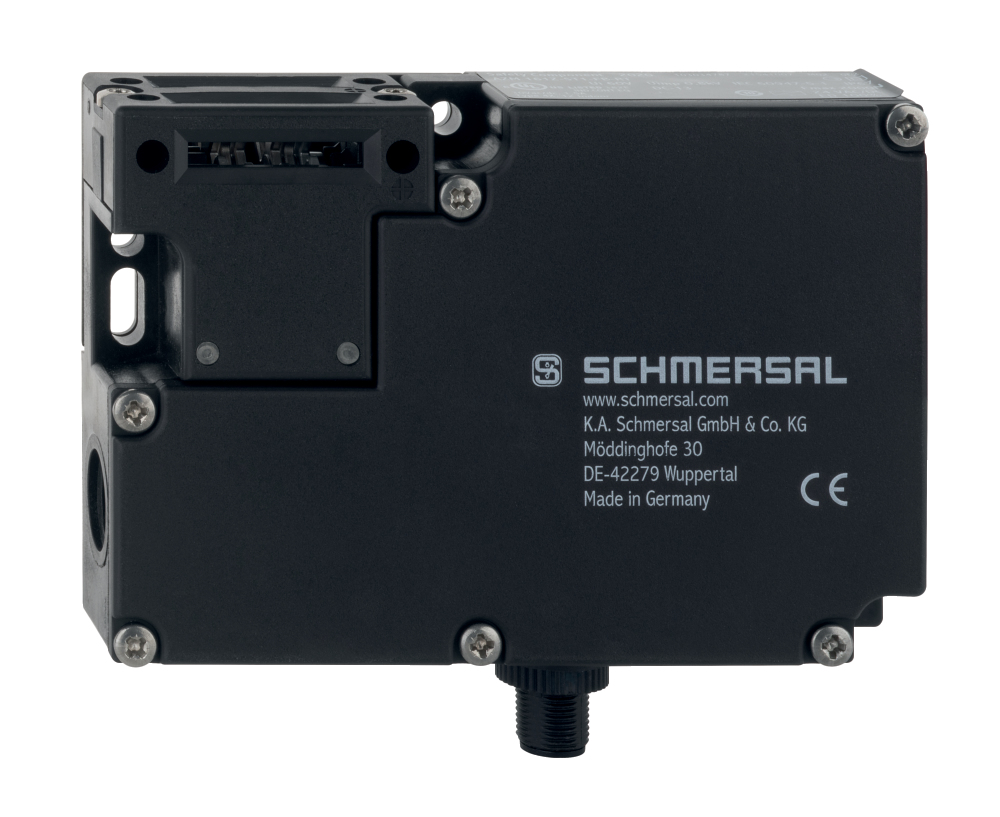

AZM 161B-ST1-FB-RA 103034789基本信息
型号: AZM 161B-ST1-FB-RA
订货号: 103034789
参考面价： 261.45 EUR
- 用于连接到安全现场箱SFB的设备设计
- 安装插头M12，8针
- 塑料外壳
- 绝缘的
- 关闭锁定失败
- 130毫米x 90毫米x 30毫米
- 6联系人
- 使用寿命长
AZM 161B-ST1-FB-RA 103034789基本属性
净重：0.451 KG
长度：30 mm
宽度：130 mm
高度：90 mm
AZM 161B-ST1-FB-RA 103034789产品资料
- 产品型号名称：
- AZM 161B-ST1-FB-RA
- 项目编号（订单编号）：
- 103034789
- EAN（欧洲商品编号）：
- 4030661541778
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
AZM 161B-ST1-FB-RA 103034789产品资料
- 产品型号名称：
- AZM 161B-ST1-FB-RA
- 项目编号（订单编号）：
- 103034789
- EAN（欧洲商品编号）：
- 4030661541778
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
AZM 161B-ST1-FB-RA 103034789授权和法规
- 证书：
- IFA
- cULus
AZM 161B-ST1-FB-RA 103034789授权和法规
- 证书：
- IFA
- cULus
AZM 161B-ST1-FB-RA 103034789一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 毛重：
- 451 g
AZM 161B-ST1-FB-RA 103034789一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 毛重：
- 451 g
AZM 161B-ST1-FB-RA 103034789一般数据
- 工作流程原理：
- Ja
- 辅助释放：
- Ja
- 方向数：
- 3
- 辅助触点数量：
- 1
- 安全触点数量：
- 2
AZM 161B-ST1-FB-RA 103034789一般数据
- 工作流程原理：
- Ja
- 辅助释放：
- Ja
- 方向数：
- 3
- 辅助触点数量：
- 1
- 安全触点数量：
- 2
AZM 161B-ST1-FB-RA 103034789安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
AZM 161B-ST1-FB-RA 103034789安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
AZM 161B-ST1-FB-RA 103034789安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
AZM 161B-ST1-FB-RA 103034789安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
AZM 161B-ST1-FB-RA 103034789机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 执行器在执行方向上的间隙：
- 5,5 mm
- 锁紧力FZh符合EN ISO 1419：
- 2.000 N
- 锁紧力Fmax，最大值：
- 2.600 N
- 锁定力：
- 30 N
- 强制开启路径：
- 10 mm
- 每个触点的强制打开力，最小值：
- 10 N
- 强制开启力，最小值：
- 20 N
- 最大工作速度：
- 2 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 3x M6
AZM 161B-ST1-FB-RA 103034789机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 执行器在执行方向上的间隙：
- 5,5 mm
- 锁紧力FZh符合EN ISO 1419：
- 2.000 N
- 锁紧力Fmax，最大值：
- 2.600 N
- 锁定力：
- 30 N
- 强制开启路径：
- 10 mm
- 每个触点的强制打开力，最小值：
- 10 N
- 强制开启力，最小值：
- 20 N
- 最大工作速度：
- 2 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 3x M6
AZM 161B-ST1-FB-RA 103034789机械数据
- 位置连接器：
- Mittig
- 连接类型：
- Einbaustecker M12, 8-polig, A-Codierung
AZM 161B-ST1-FB-RA 103034789机械数据
- 位置连接器：
- Mittig
- 连接类型：
- Einbaustecker M12, 8-polig, A-Codierung

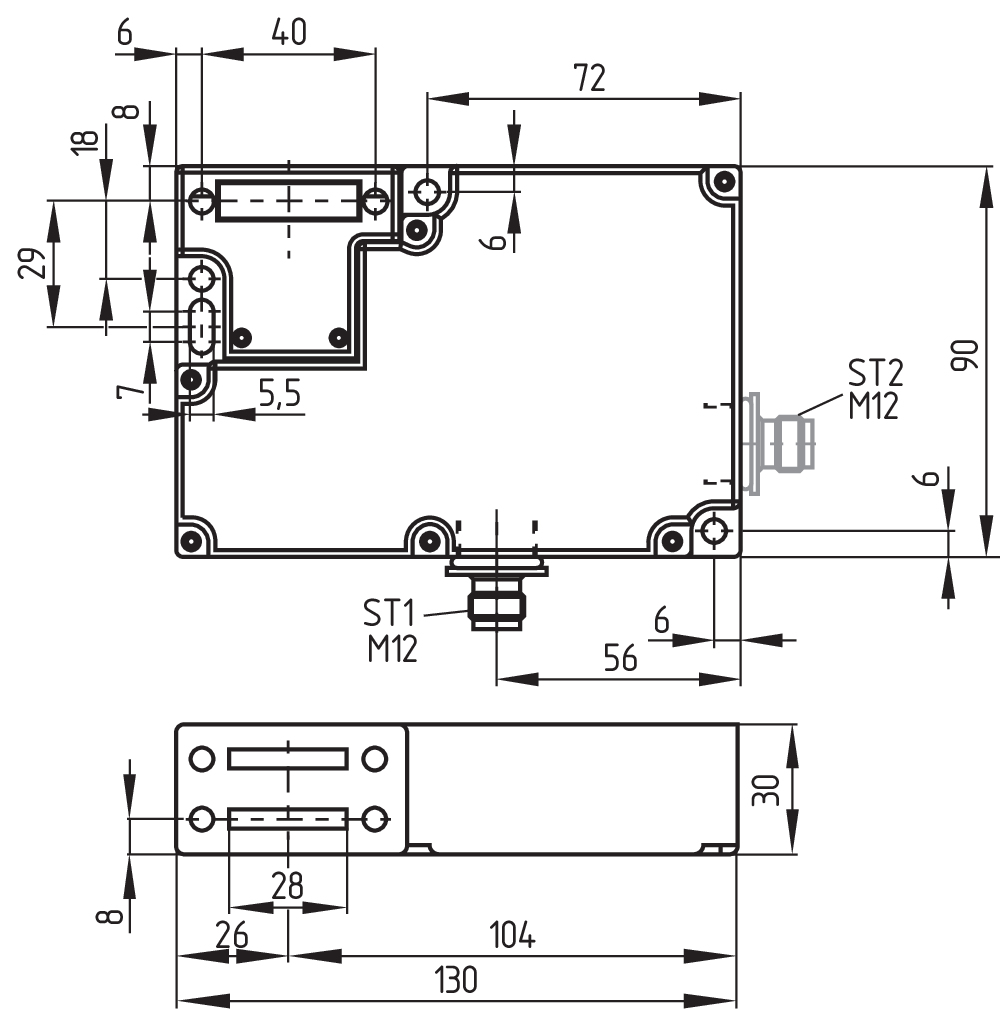

AZM 161B-ST1-FB-RA 103034789机械数据和尺寸
- 传感器长度：
- 30 mm
- 传感器的宽度：
- 130 mm
- 传感器的高度：
- 90 mm
AZM 161B-ST1-FB-RA 103034789机械数据和尺寸
- 传感器长度：
- 30 mm
- 传感器的宽度：
- 130 mm
- 传感器的高度：
- 90 mm
AZM 161B-ST1-FB-RA 103034789环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +60 °C
- 储存和运输温度：
- -25 ... +85 °C
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 防护等级：
- II
- NN以上的最大允许安装高度：
- 2.000 m
AZM 161B-ST1-FB-RA 103034789环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +60 °C
- 储存和运输温度：
- -25 ... +85 °C
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 防护等级：
- II
- NN以上的最大允许安装高度：
- 2.000 m
AZM 161B-ST1-FB-RA 103034789环境条件.绝缘特性
- 设计绝缘电压Ui：
- Stecker 8-polig - 60 V
- 设计抗震Uimp：
- 0,8 kV
- 设计抗震，插头8针：
- 0.8 kV
AZM 161B-ST1-FB-RA 103034789环境条件.绝缘特性
- 设计绝缘电压Ui：
- Stecker 8-polig - 60 V
- 设计抗震Uimp：
- 0,8 kV
- 设计抗震，插头8针：
- 0.8 kV
AZM 161B-ST1-FB-RA 103034789电气数据
- 连续热电流：
- 2 A
- 设计控制电源电压：
- 24 VAC/DC
- 有条件设计短路电流：
- 1.000 A
- 最大电力消耗：
- 10 W
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 1.000 /h
- 接触材料，电动：
- Silber
AZM 161B-ST1-FB-RA 103034789电气数据
- 连续热电流：
- 2 A
- 设计控制电源电压：
- 24 VAC/DC
- 有条件设计短路电流：
- 1.000 A
- 最大电力消耗：
- 10 W
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 1.000 /h
- 接触材料，电动：
- Silber
AZM 161B-ST1-FB-RA 103034789电气数据
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 50 ms
AZM 161B-ST1-FB-RA 103034789电气数据
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 50 ms
AZM 161B-ST1-FB-RA 103034789电气数据和安全触点
- 电压，AC-15类：
- 24 VAC
- 电力，使用类别AC-15：
- 2 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 2 A
AZM 161B-ST1-FB-RA 103034789电气数据和安全触点
- 电压，AC-15类：
- 24 VAC
- 电力，使用类别AC-15：
- 2 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 2 A
AZM 161B-ST1-FB-RA 103034789电气数据
- 电压，AC-15类：
- 24 VAC
- 电力，使用类别AC-15：
- 2 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 2 A
AZM 161B-ST1-FB-RA 103034789电气数据
- 电压，AC-15类：
- 24 VAC
- 电力，使用类别AC-15：
- 2 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 2 A
AZM 161B-ST1-FB-RA 103034789其他数据
- 备注（应用程序）：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
AZM 161B-ST1-FB-RA 103034789其他数据
- 备注（应用程序）：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung

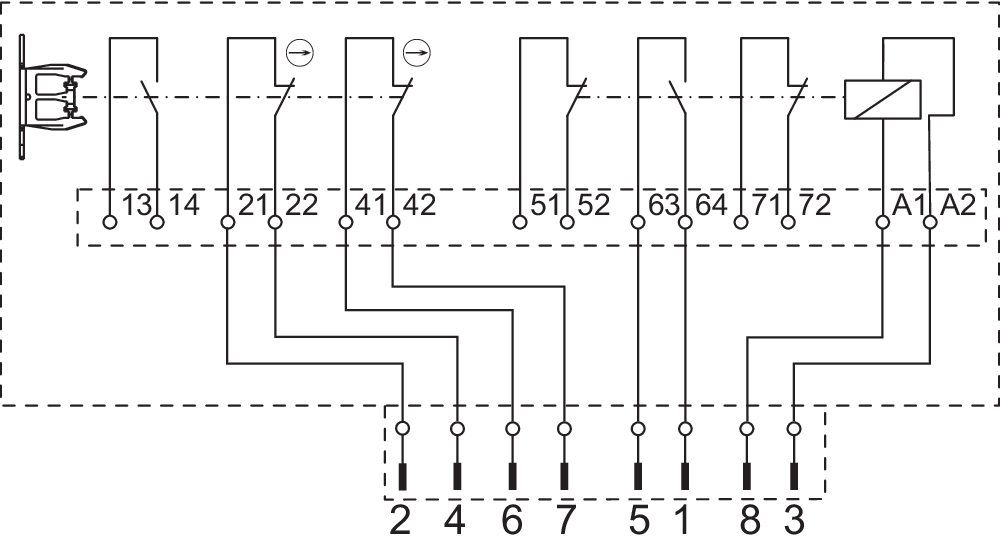

AZM 161B-ST1-FB-RA 103034789联系人分配
- 引脚1：
- A1 Versorgungsspannung Ub
- 引脚2：
- X1 Sicherheitseingang 1
- 引脚3：
- A2 GND
- 引脚4：
- Y1 Sicherheitsausgang 1
- 引脚5：
- Meldeausgang
- 引脚6：
- X2 Sicherheitseingang 2
- 引脚7：
- Y2 Sicherheitsausgang 2
- 引脚8：
- IN Magnetansteuerung
AZM 161B-ST1-FB-RA 103034789联系人分配
- 引脚1：
- A1 Versorgungsspannung Ub
- 引脚2：
- X1 Sicherheitseingang 1
- 引脚3：
- A2 GND
- 引脚4：
- Y1 Sicherheitsausgang 1
- 引脚5：
- Meldeausgang
- 引脚6：
- X2 Sicherheitseingang 2
- 引脚7：
- Y2 Sicherheitsausgang 2
- 引脚8：
- IN Magnetansteuerung
AZM 161B-ST1-FB-RA 103034789交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
AZM 161B-ST1-FB-RA 103034789交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
AZM 161B-ST1-FB-RA 103034789笔记
- 注释（概述）：
- Da bei Spannungsausfall bzw. Betätigen des Hauptschalters die Schutzeinrichtung unmittelbar geöffnet werden kann, dürfen die Sicherheitszuhaltungen mit Arbeitsstromprinzip nur in Sonderfällen nach strengen Bewertung des Unfallrisikos verwendet werden.

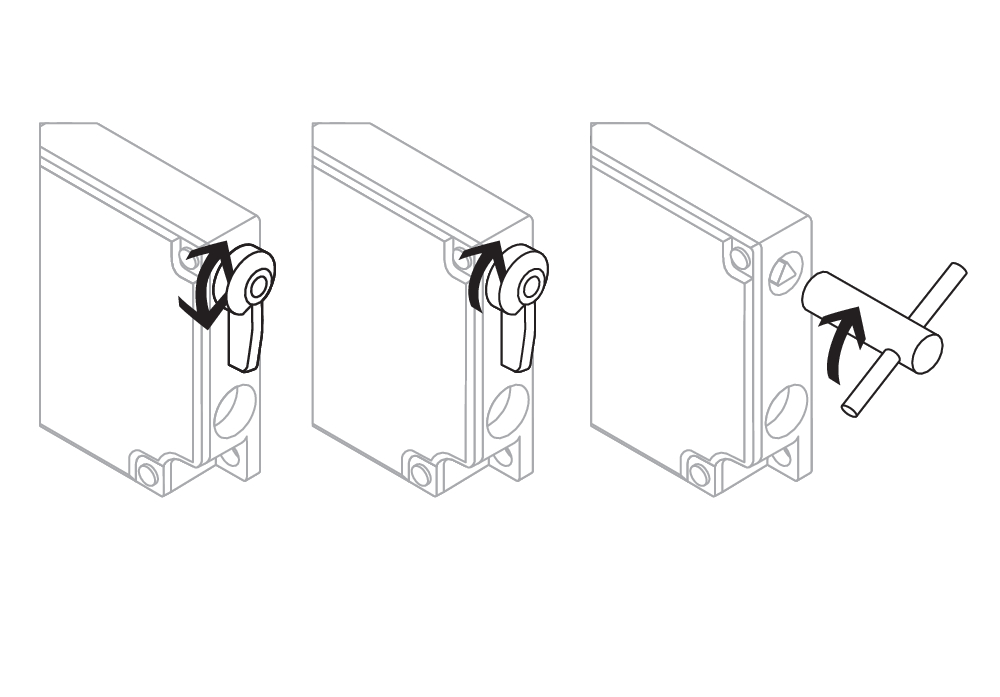

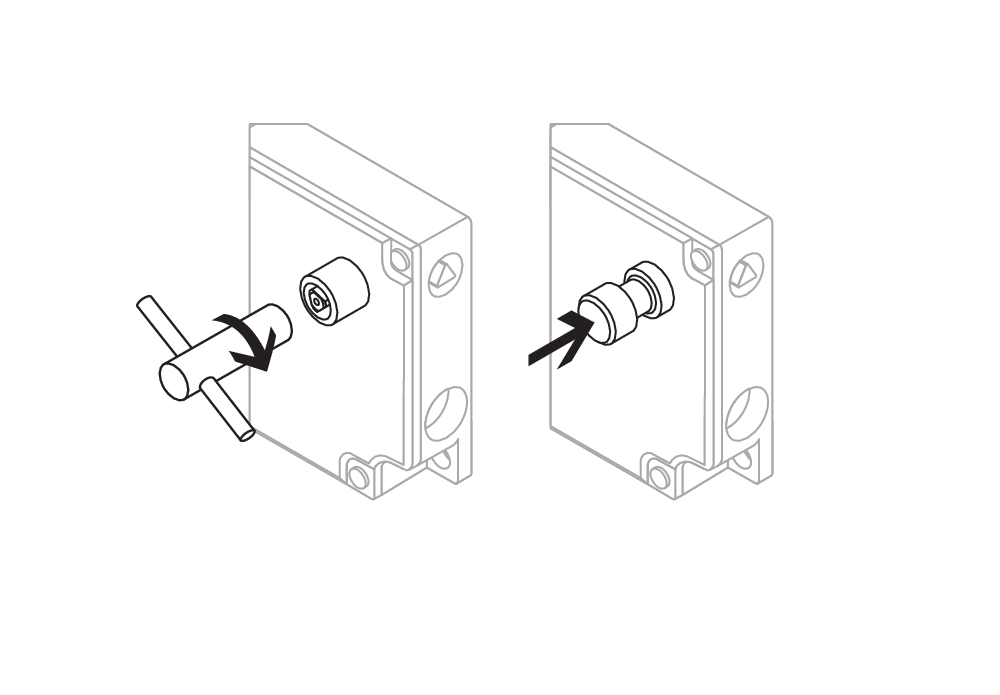

- 注释（辅助释放）：
- Bei Wartung, Einrichtung usw.
- Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
AZM 161B-ST1-FB-RA 103034789笔记
- 注释（概述）：
- Da bei Spannungsausfall bzw. Betätigen des Hauptschalters die Schutzeinrichtung unmittelbar geöffnet werden kann, dürfen die Sicherheitszuhaltungen mit Arbeitsstromprinzip nur in Sonderfällen nach strengen Bewertung des Unfallrisikos verwendet werden.
- 注释（辅助释放）：
- Bei Wartung, Einrichtung usw.
- Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
