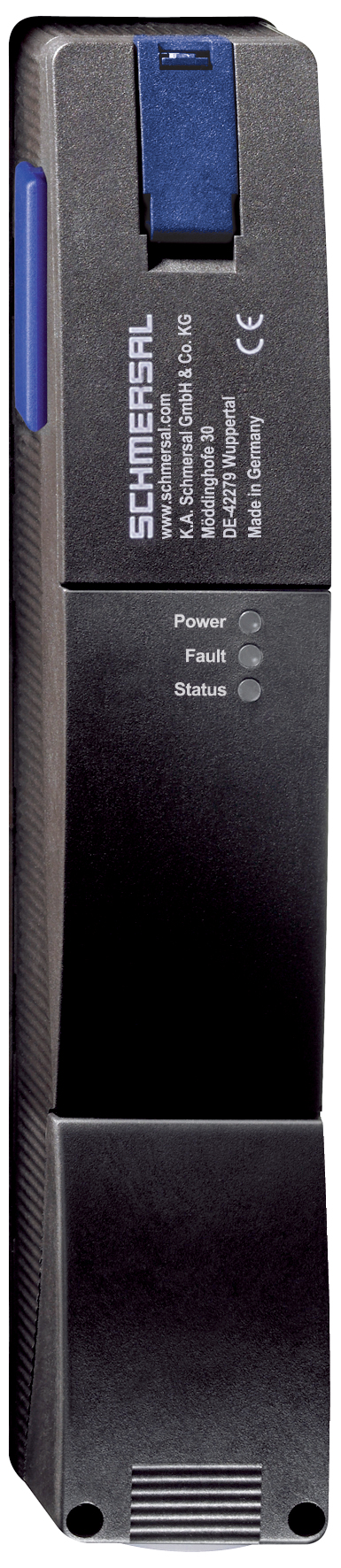

AZ 200ST2-T-1P2P 101190204
AZ 200ST2-T-1P2P 101190204基本信息
型号: AZ 200ST2-T-1P2P
订货号: 101190204
- 连接器M12，8针
- 塑料外壳
- 传感器链的最大长度200米
- 自控串联
- 3个LED显示工作状态
- 传感器技术允许致动器位移，并锁定垂直±5 mm和水平±3 mm
- 智能诊断
AZ 200ST2-T-1P2P 101190204基本属性
净重：0.386 KG
长度：50 mm
宽度：40 mm
高度：220 mm
AZ 200ST2-T-1P2P 101190204产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- AZ 200ST2-T-1P2P
- 项目编号（订单编号）：
- 101190204
- EAN（欧洲商品编号）：
- 4030661370781
- eCl@ss编号，版本12.0：
- 27-27-26-02
- eCl@ss编号，11.0版：
- 27-27-26-02
- eCl@ss编号，版本9.0：
- 27-27-26-02
- ETIM编号，7.0版：
- EC002592
- ETIM编号，版本6.0：
- EC002592
AZ 200ST2-T-1P2P 101190204产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- AZ 200ST2-T-1P2P
- 项目编号（订单编号）：
- 101190204
- EAN（欧洲商品编号）：
- 4030661370781
- eCl@ss编号，版本12.0：
- 27-27-26-02
- eCl@ss编号，11.0版：
- 27-27-26-02
- eCl@ss编号，版本9.0：
- 27-27-26-02
- ETIM编号，7.0版：
- EC002592
- ETIM编号，版本6.0：
- EC002592
AZ 200ST2-T-1P2P 101190204授权和法规
- 证书：
- cULus
AZ 200ST2-T-1P2P 101190204授权和法规
- 证书：
- cULus
AZ 200ST2-T-1P2P 101190204一般数据
- 规则：
- EN ISO 13849-1
- EN IEC 60947-5-3
- EN IEC 61508
- 行动原则：
- berührungslos
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 响应时间，最大值：
- 60 ms
- 最大风险时间：
- 120 ms
- 毛重：
- 386 g
AZ 200ST2-T-1P2P 101190204一般数据
- 规则：
- EN ISO 13849-1
- EN IEC 60947-5-3
- EN IEC 61508
- 行动原则：
- berührungslos
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 响应时间，最大值：
- 60 ms
- 最大风险时间：
- 120 ms
- 毛重：
- 386 g
AZ 200ST2-T-1P2P 101190204一般数据
- 执行机构监测：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 串联：
- Ja
- 安全功能：
- Ja
- 集成显示，状态：
- Ja
- 安全触点数量：
- 2
AZ 200ST2-T-1P2P 101190204一般数据
- 执行机构监测：
- Ja
- 短路检测：
- Ja
- 交叉电路检测：
- Ja
- 串联：
- Ja
- 安全功能：
- Ja
- 集成显示，状态：
- Ja
- 安全触点数量：
- 2
AZ 200ST2-T-1P2P 101190204安全评估
- 规则：
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 4,00 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
AZ 200ST2-T-1P2P 101190204安全评估
- 规则：
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 4,00 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
AZ 200ST2-T-1P2P 101190204机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁定力：
- 30 N
- 最大工作速度：
- 0,2 m/s
- 外壳盖安装螺钉的最小拧紧力矩：
- 0,7 Nm
- 外壳盖安装螺钉的最大拧紧力矩：
- 1 Nm
- 笔记：
- Torx T10
AZ 200ST2-T-1P2P 101190204机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁定力：
- 30 N
- 最大工作速度：
- 0,2 m/s
- 外壳盖安装螺钉的最小拧紧力矩：
- 0,7 Nm
- 外壳盖安装螺钉的最大拧紧力矩：
- 1 Nm
- 笔记：
- Torx T10
AZ 200ST2-T-1P2P 101190204符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离，典型：
- 6,5 mm
- 安全切换距离ONE Sao：
- 4 mm
- 安全开关距离OFF Sar：
- 30 mm
- 滞后（开关距离），最大值：
- 1,5 mm
- 重复性R：
- 0,5 mm
AZ 200ST2-T-1P2P 101190204符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离，典型：
- 6,5 mm
- 安全切换距离ONE Sao：
- 4 mm
- 安全开关距离OFF Sar：
- 30 mm
- 滞后（开关距离），最大值：
- 1,5 mm
- 重复性R：
- 0,5 mm
AZ 200ST2-T-1P2P 101190204机械数据
- 连接类型：
- Steckverbinder M12, 8-polig
AZ 200ST2-T-1P2P 101190204机械数据
- 连接类型：
- Steckverbinder M12, 8-polig
AZ 200ST2-T-1P2P 101190204机械数据和尺寸
- 传感器长度：
- 50 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 220 mm
AZ 200ST2-T-1P2P 101190204机械数据和尺寸
- 传感器长度：
- 50 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 220 mm
AZ 200ST2-T-1P2P 101190204环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- II
AZ 200ST2-T-1P2P 101190204环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- II
AZ 200ST2-T-1P2P 101190204环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AZ 200ST2-T-1P2P 101190204环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AZ 200ST2-T-1P2P 101190204电气数据
- 工作电压：
- 24 VDC -15 % / +10 %
- 怠速电流I0，典型值：
- 100 mA
- 设计工作电压：
- 24 VDC
- 设计工作电流：
- 50 mA
- 待机延迟，最大值：
- 4.000 ms
- 开关频率，大约：
- 1 Hz
- 电气保险丝，最大：
- 2 A
AZ 200ST2-T-1P2P 101190204电气数据
- 工作电压：
- 24 VDC -15 % / +10 %
- 怠速电流I0，典型值：
- 100 mA
- 设计工作电压：
- 24 VDC
- 设计工作电流：
- 50 mA
- 待机延迟，最大值：
- 4.000 ms
- 开关频率，大约：
- 1 Hz
- 电气保险丝，最大：
- 2 A
AZ 200ST2-T-1P2P 101190204电气数据安全数字输入
- 阈值：
- −3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗：
- 5 mA
AZ 200ST2-T-1P2P 101190204电气数据安全数字输入
- 阈值：
- −3 V … 5 V (Low)
- 15 V … 30 V (High)
- 24 V时的电流消耗：
- 5 mA
AZ 200ST2-T-1P2P 101190204电气数据安全数字输出
- 设计工作电流：
- 250 mA
- 开关元件的设计：
- p-schaltend
- 电压降Ud，最大值：
- 4 V
- 剩余电流Ir，最大值：
- 0,5 mA
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,25 A
AZ 200ST2-T-1P2P 101190204电气数据安全数字输出
- 设计工作电流：
- 250 mA
- 开关元件的设计：
- p-schaltend
- 电压降Ud，最大值：
- 4 V
- 剩余电流Ir，最大值：
- 0,5 mA
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,25 A
AZ 200ST2-T-1P2P 101190204电气数据数字输出
- 开关元件的设计：
- p-schaltend
AZ 200ST2-T-1P2P 101190204电气数据数字输出
- 开关元件的设计：
- p-schaltend
AZ 200ST2-T-1P2P 101190204电气数据和诊断输出
- 电压降Ud，最大值：
- 4 V
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,05 A
AZ 200ST2-T-1P2P 101190204电气数据和诊断输出
- 电压降Ud，最大值：
- 4 V
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 0,05 A
AZ 200ST2-T-1P2P 101190204状态显示
- 备注（LED状态指示灯）：
- Betriebszustand: gelbe LED
- Fehler Funktionsstörung: rote LED
- Versorgungsspannung: grüne LED
AZ 200ST2-T-1P2P 101190204状态显示
- 备注（LED状态指示灯）：
- Betriebszustand: gelbe LED
- Fehler Funktionsstörung: rote LED
- Versorgungsspannung: grüne LED
AZ 200ST2-T-1P2P 101190204联系人分配
- 引脚1：
- A1 Versorgungsspannung Ub
- 引脚2：
- X1 Sicherheitseingang 1
- 引脚3：
- A2 GND
- 引脚4：
- Y1 Sicherheitsausgang 1
- 引脚5：
- OUT Diagnoseausgang
- 引脚6：
- X2 Sicherheitseingang 2
- 引脚7：
- Y2 Sicherheitsausgang 2
- 引脚8：
- IN serieller Diagnoseeingang
AZ 200ST2-T-1P2P 101190204联系人分配
- 引脚1：
- A1 Versorgungsspannung Ub
- 引脚2：
- X1 Sicherheitseingang 1
- 引脚3：
- A2 GND
- 引脚4：
- Y1 Sicherheitsausgang 1
- 引脚5：
- OUT Diagnoseausgang
- 引脚6：
- X2 Sicherheitseingang 2
- 引脚7：
- Y2 Sicherheitsausgang 2
- 引脚8：
- IN serieller Diagnoseeingang
AZ 200ST2-T-1P2P 101190204交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
AZ 200ST2-T-1P2P 101190204交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
AZ 200ST2-T-1P2P 101190204配件
- 建议（执行机构）：
- AZ/AZM 200-B1
AZ 200ST2-T-1P2P 101190204配件
- 建议（执行机构）：
- AZ/AZM 200-B1
