AZ 16-03ZI-B6L-M16 103010576
AZ 16-03ZI-B6L-M16 103010576基本信息
型号: AZ 16-03ZI-B6L-M16
订货号: 103010576
参考面价： 74.40 EUR
- 3个电缆入口M 16 x 1.5
- 塑料外壳
- 单独编码
- 根据ISO 1419，编码级别为HIGH
- 52毫米x 90毫米x 30毫米
- 使用寿命长
- 绝缘的
- 连接空间大
- 低电流下的高接触安全性
- 对污染不敏感
- 长孔用于调节，圆孔用于固定
AZ 16-03ZI-B6L-M16 103010576基本属性
净重：0.250 KG
长度：30 mm
宽度：52 mm
高度：90 mm
AZ 16-03ZI-B6L-M16 103010576产品资料
- 产品型号名称：
- AZ 16-03ZI-B6L-M16
- 项目编号（订单编号）：
- 103010576
- EAN（欧洲商品编号）：
- 4030661473079
- eCl@ss编号，版本12.0：
- 27-27-26-02
- eCl@ss编号，11.0版：
- 27-27-26-02
- eCl@ss编号，版本9.0：
- 27-27-26-02
- ETIM编号，7.0版：
- EC002592
- ETIM编号，版本6.0：
- EC002592
AZ 16-03ZI-B6L-M16 103010576产品资料
- 产品型号名称：
- AZ 16-03ZI-B6L-M16
- 项目编号（订单编号）：
- 103010576
- EAN（欧洲商品编号）：
- 4030661473079
- eCl@ss编号，版本12.0：
- 27-27-26-02
- eCl@ss编号，11.0版：
- 27-27-26-02
- eCl@ss编号，版本9.0：
- 27-27-26-02
- ETIM编号，7.0版：
- EC002592
- ETIM编号，版本6.0：
- EC002592
AZ 16-03ZI-B6L-M16 103010576授权和法规
- 证书：
- cULus
AZ 16-03ZI-B6L-M16 103010576授权和法规
- 证书：
- cULus
AZ 16-03ZI-B6L-M16 103010576一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- hoch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 执行机构材料：
- Nichtrostender Stahl
- 毛重：
- 250 g
AZ 16-03ZI-B6L-M16 103010576一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- hoch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 执行机构材料：
- Nichtrostender Stahl
- 毛重：
- 250 g
AZ 16-03ZI-B6L-M16 103010576一般数据
- 重置力：
- Ja
- 辅助触点数量：
- 0
- 安全触点数量：
- 3
AZ 16-03ZI-B6L-M16 103010576一般数据
- 重置力：
- Ja
- 辅助触点数量：
- 0
- 安全触点数量：
- 3
AZ 16-03ZI-B6L-M16 103010576安全评估
- 规则：
- EN IEC 60947-5-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- 使用寿命：
- 20 Jahre
AZ 16-03ZI-B6L-M16 103010576安全评估
- 规则：
- EN IEC 60947-5-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- 使用寿命：
- 20 Jahre
AZ 16-03ZI-B6L-M16 103010576安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
AZ 16-03ZI-B6L-M16 103010576安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
AZ 16-03ZI-B6L-M16 103010576机械数据
- 最小工作半径：
- 35 mm

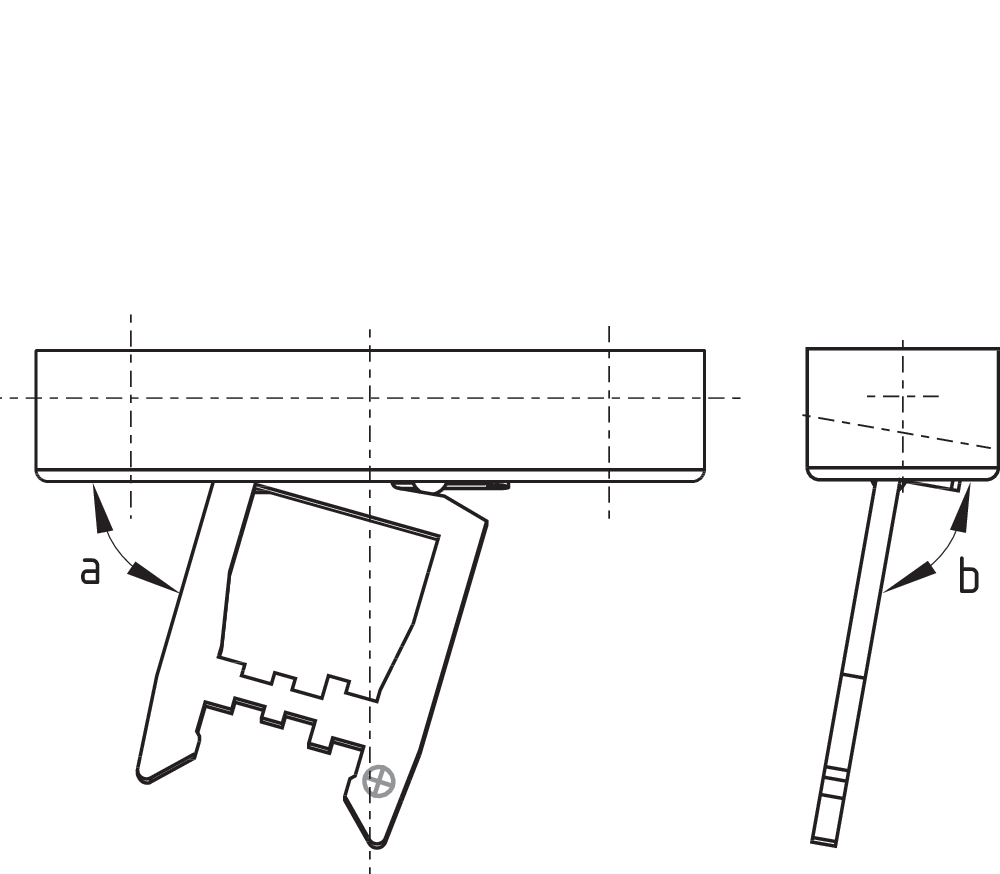

- 执行机构：
- gewinkelt
- beweglich
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 强制开启路径：
- 8 mm
- 每个触点的强制打开力，最小值：
- 10 N
- 最大工作速度：
- 2 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 2x M6
AZ 16-03ZI-B6L-M16 103010576机械数据
- 最小工作半径：
- 35 mm
- 执行机构：
- gewinkelt
- beweglich
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 强制开启路径：
- 8 mm
- 每个触点的强制打开力，最小值：
- 10 N
- 最大工作速度：
- 2 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 2x M6
AZ 16-03ZI-B6L-M16 103010576机械数据
- 行输入：
- 3 x M16 x 1,5
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
AZ 16-03ZI-B6L-M16 103010576机械数据
- 行输入：
- 3 x M16 x 1,5
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
AZ 16-03ZI-B6L-M16 103010576机械数据和尺寸
- 传感器长度：
- 30 mm
- 传感器的宽度：
- 52 mm
- 传感器的高度：
- 90 mm
AZ 16-03ZI-B6L-M16 103010576机械数据和尺寸
- 传感器长度：
- 30 mm
- 传感器的宽度：
- 52 mm
- 传感器的高度：
- 90 mm
AZ 16-03ZI-B6L-M16 103010576环境条件
- 保护类型：
- IP67
- 环境温度：
- -30 ... +80 °C
- 储存和运输温度：
- -40 ... +85 °C
- NN以上的最大允许安装高度：
- 2.000 m
AZ 16-03ZI-B6L-M16 103010576环境条件
- 保护类型：
- IP67
- 环境温度：
- -30 ... +80 °C
- 储存和运输温度：
- -40 ... +85 °C
- NN以上的最大允许安装高度：
- 2.000 m
AZ 16-03ZI-B6L-M16 103010576环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
- 设计抗震Uimp：
- 6 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AZ 16-03ZI-B6L-M16 103010576环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
- 设计抗震Uimp：
- 6 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AZ 16-03ZI-B6L-M16 103010576电气数据
- 连续热电流：
- 10 A
- 有条件设计短路电流：
- 1.000 A
- 开关元件：
- 3 Öffner (NC)
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 4.000 /h
- 接触材料，电动：
- Silber
AZ 16-03ZI-B6L-M16 103010576电气数据
- 连续热电流：
- 10 A
- 有条件设计短路电流：
- 1.000 A
- 开关元件：
- 3 Öffner (NC)
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 4.000 /h
- 接触材料，电动：
- Silber
AZ 16-03ZI-B6L-M16 103010576电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
AZ 16-03ZI-B6L-M16 103010576电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
AZ 16-03ZI-B6L-M16 103010576电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
AZ 16-03ZI-B6L-M16 103010576电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A

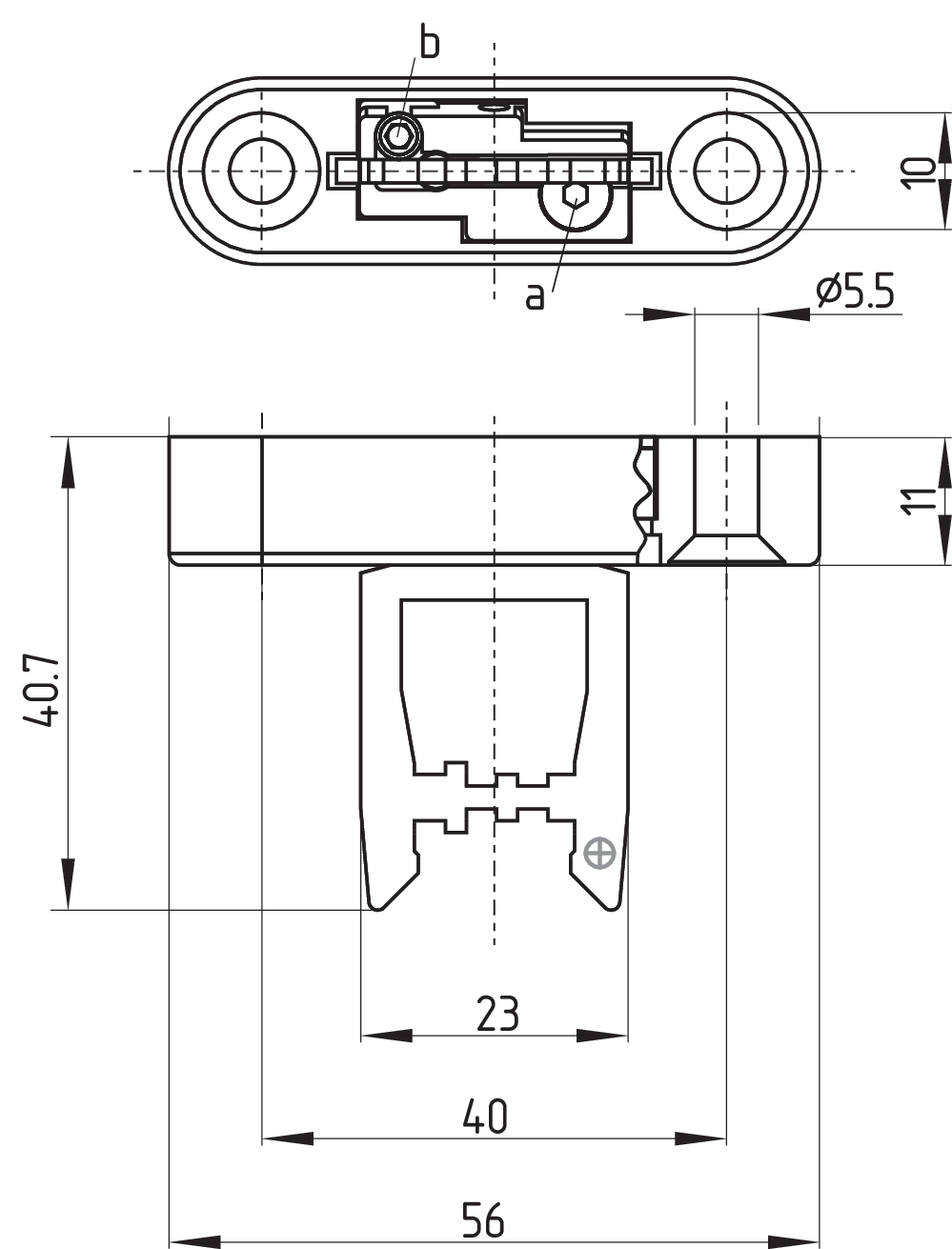

AZ 16-03ZI-B6L-M16 103010576交货范围
- 交货范围：
- Individuell codierter Betätiger B6 Linksausführung
AZ 16-03ZI-B6L-M16 103010576交货范围
- 交货范围：
- Individuell codierter Betätiger B6 Linksausführung
AZ 16-03ZI-B6L-M16 103010576笔记
- 注释（概述）：
- Drehpunkt des Scharniers und Oberkante des Sicherheitsschalters zuzüglich 5 mm müssen eine Ebene bilden
- kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen 35 mm
- Der Betätiger ist nicht einzeln lieferbar.
AZ 16-03ZI-B6L-M16 103010576笔记
- 注释（概述）：
- Drehpunkt des Scharniers und Oberkante des Sicherheitsschalters zuzüglich 5 mm müssen eine Ebene bilden
- kleinstmöglicher Betätigungsradius bei drehbaren Schutzeinrichtungen 35 mm
- Der Betätiger ist nicht einzeln lieferbar.
