AV 21RB2X11,5U 45 GR. 101165230
AV 21RB2X11,5U 45 GR. 101165230基本信息
型号: AV 21RB2X11,5U 45 GR.
订货号: 101165230
- 执行
- 塑料外壳
- 没有错误锁定
- 用于单扇门
- 用于无乘客运输的电梯
- 三角扳手M5辅助解锁
AV 21RB2X11,5U 45 GR. 101165230基本属性
净重：0.795 KG
AV 21RB2X11,5U 45 GR. 101165230产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- AV 21RB2X11,5U 45 GR.
- 项目编号（订单编号）：
- 101165230
- EAN（欧洲商品编号）：
- 4030661208282
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
AV 21RB2X11,5U 45 GR. 101165230产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- AV 21RB2X11,5U 45 GR.
- 项目编号（订单编号）：
- 101165230
- EAN（欧洲商品编号）：
- 4030661208282
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
AV 21RB2X11,5U 45 GR. 101165230授权和法规
- 证书：
- TÜV
- CCC
AV 21RB2X11,5U 45 GR. 101165230授权和法规
- 证书：
- TÜV
- CCC
AV 21RB2X11,5U 45 GR. 101165230一般数据
- 规则：
- EN 81-20
- EN 81-50
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 螺栓材料：
- Messing
- 毛重：
- 795 g
AV 21RB2X11,5U 45 GR. 101165230一般数据
- 规则：
- EN 81-20
- EN 81-50
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 螺栓材料：
- Messing
- 毛重：
- 795 g
AV 21RB2X11,5U 45 GR. 101165230一般数据
- 辅助释放：
- Ja
- 可用的锁定装置不正确：
- Nein
- 安全功能：
- Ja
- 辅助触点数量：
- 1
- 门扇数量：
- 1
- 安全触点数量：
- 1
AV 21RB2X11,5U 45 GR. 101165230一般数据
- 辅助释放：
- Ja
- 可用的锁定装置不正确：
- Nein
- 安全功能：
- Ja
- 辅助触点数量：
- 1
- 门扇数量：
- 1
- 安全触点数量：
- 1
AV 21RB2X11,5U 45 GR. 101165230机械数据
- 执行机构：
- Rollenhebel H65 und Bock B2
- 方向：
- Rechtsausführung
- 固定：
- rückseitige Befestigungslöcher
AV 21RB2X11,5U 45 GR. 101165230机械数据
- 执行机构：
- Rollenhebel H65 und Bock B2
- 方向：
- Rechtsausführung
- 固定：
- rückseitige Befestigungslöcher
AV 21RB2X11,5U 45 GR. 101165230机械数据
- 行输入：
- ohne Kabelverschraubung
AV 21RB2X11,5U 45 GR. 101165230机械数据
- 行输入：
- ohne Kabelverschraubung

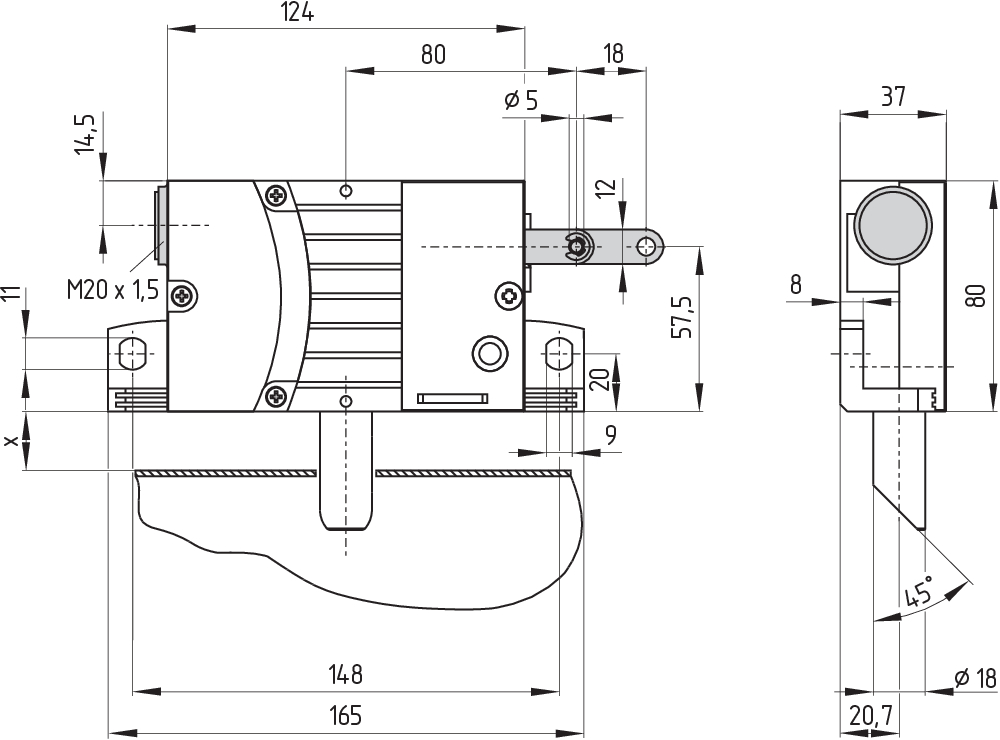

AV 21RB2X11,5U 45 GR. 101165230机械数据和尺寸
- 宽度：
- 165 mm
- 身高：
- 80 mm
- 深度：
- 37,5 mm
- 螺栓直径：
- 18 mm
- 螺栓的X尺寸：
- 11,5 mm
- 注释（螺栓的X尺寸）：
- Die gesamte Riegelbolzenlänge ergibt sich aus der vorgeschriebenen Eintauchtiefe des Riegelbolzens in das Türblatt von 21 mm und dem X-Maß. Mit dem X-Maß bezeichnet man den Abstand zwischen der Gehäuseunterseite der Türverriegelung und der Türoberkante.
- 螺栓斜切，下侧：
- 45 °
AV 21RB2X11,5U 45 GR. 101165230机械数据和尺寸
- 宽度：
- 165 mm
- 身高：
- 80 mm
- 深度：
- 37,5 mm
- 螺栓直径：
- 18 mm
- 螺栓的X尺寸：
- 11,5 mm
- 注释（螺栓的X尺寸）：
- Die gesamte Riegelbolzenlänge ergibt sich aus der vorgeschriebenen Eintauchtiefe des Riegelbolzens in das Türblatt von 21 mm und dem X-Maß. Mit dem X-Maß bezeichnet man den Abstand zwischen der Gehäuseunterseite der Türverriegelung und der Türoberkante.
- 螺栓斜切，下侧：
- 45 °
AV 21RB2X11,5U 45 GR. 101165230环境条件
- 保护类型：
- IP54
- 环境温度：
- -15 ... +70 °C
AV 21RB2X11,5U 45 GR. 101165230环境条件
- 保护类型：
- IP54
- 环境温度：
- -15 ... +70 °C
AV 21RB2X11,5U 45 GR. 101165230环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 VAC
- 设计抗震Uimp：
- 6 kV
AV 21RB2X11,5U 45 GR. 101165230环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 VAC
- 设计抗震Uimp：
- 6 kV
AV 21RB2X11,5U 45 GR. 101165230电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 2 A
- 电压，使用类别DC-13：
- 200 VDC
- 电力，使用类别DC-13：
- 2 A
- 开关元件：
- Öffner (NC), Schließer (NO)
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
AV 21RB2X11,5U 45 GR. 101165230电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 2 A
- 电压，使用类别DC-13：
- 200 VDC
- 电力，使用类别DC-13：
- 2 A
- 开关元件：
- Öffner (NC), Schließer (NO)
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
AV 21RB2X11,5U 45 GR. 101165230笔记
- 注释（辅助释放）：
- Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
AV 21RB2X11,5U 45 GR. 101165230笔记
- 注释（辅助释放）：
- Zur manuellen Entriegelung mit Dreikantschlüssel M5, als Zubehör erhältlich
