AST11 ST-AS4 101176303
AST11 ST-AS4 101176303基本信息
型号: AST11 ST-AS4
订货号: 101176303
- 带M12接头的输入模块
- 用于具有打开/关闭组合的传感器
- 传感器连接，连接电缆2米
- AS-i接头，插头M12，4针
- 注意：缺货！
- 用于机械触点的2个安全输入的输入模块
- 塑料外壳
- AS接口LED和状态显示
- 86.5毫米x 28毫米x 28 mm x 28毫米
- 使用寿命长
- 集成AS接口
AST11 ST-AS4 101176303基本属性
净重：0.120 KG
高度：87 mm
AST11 ST-AS4 101176303产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- AST11 ST-AS4
- 项目编号（订单编号）：
- 101176303
- EAN（欧洲商品编号）：
- 4030661308852
- eCl@ss编号，版本12.0：
- 27-24-26-04
- eCl@ss编号，11.0版：
- 27-24-26-04
- eCl@ss编号，版本9.0：
- 27-24-26-04
- ETIM编号，7.0版：
- EC001599
- ETIM编号，版本6.0：
- EC001599
AST11 ST-AS4 101176303产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- AST11 ST-AS4
- 项目编号（订单编号）：
- 101176303
- EAN（欧洲商品编号）：
- 4030661308852
- eCl@ss编号，版本12.0：
- 27-24-26-04
- eCl@ss编号，11.0版：
- 27-24-26-04
- eCl@ss编号，版本9.0：
- 27-24-26-04
- ETIM编号，7.0版：
- EC001599
- ETIM编号，版本6.0：
- EC001599
AST11 ST-AS4 101176303授权和法规
- 证书：
- cULus
AST11 ST-AS4 101176303授权和法规
- 证书：
- cULus
AST11 ST-AS4 101176303一般数据
- 规则：
- EN 50295
- EN ISO 13849-1
- EN IEC 60947-5-1
- EN IEC 61508
- 连接（电气）：
- Sensor-Anschluss: Anschlussleitung 4-polig
- AS-i Anschluss: Einbaustecker M12, 4-polig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 毛重：
- 120 g
AST11 ST-AS4 101176303一般数据
- 规则：
- EN 50295
- EN ISO 13849-1
- EN IEC 60947-5-1
- EN IEC 61508
- 连接（电气）：
- Sensor-Anschluss: Anschlussleitung 4-polig
- AS-i Anschluss: Einbaustecker M12, 4-polig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 毛重：
- 120 g
AST11 ST-AS4 101176303一般数据
- 交叉电路检测：
- Ja
- 集成显示，状态：
- Ja
- 开启器的输入数量（NC）：
- 1
- 闭合器的输入数量（NO）：
- 1
- 连接线数量：
- 1
AST11 ST-AS4 101176303一般数据
- 交叉电路检测：
- Ja
- 集成显示，状态：
- Ja
- 开启器的输入数量（NC）：
- 1
- 闭合器的输入数量（NO）：
- 1
- 连接线数量：
- 1
AST11 ST-AS4 101176303安全评估
- 规则：
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 2,04 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
AST11 ST-AS4 101176303安全评估
- 规则：
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 2,04 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
AST11 ST-AS4 101176303机械数据
- 线路长度：
- 2 m
- 连接类型：
- 1 Schließer (NO) / 1 Öffner (NC)
- 堆芯横截面：
- 0,23 mm2
- 堆芯横截面：
- 23 AWG
AST11 ST-AS4 101176303机械数据
- 线路长度：
- 2 m
- 连接类型：
- 1 Schließer (NO) / 1 Öffner (NC)
- 堆芯横截面：
- 0,23 mm2
- 堆芯横截面：
- 23 AWG
AST11 ST-AS4 101176303机械数据和尺寸
- 传感器的直径：
- 28 mm
- 传感器的高度：
- 86,5 mm
AST11 ST-AS4 101176303机械数据和尺寸
- 传感器的直径：
- 28 mm
- 传感器的高度：
- 86,5 mm
AST11 ST-AS4 101176303环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +55 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- 防护等级：
- II
AST11 ST-AS4 101176303环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +55 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- 防护等级：
- II
AST11 ST-AS4 101176303环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AST11 ST-AS4 101176303环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AST11 ST-AS4 101176303电气数据
- 电流消耗：
- 50 mA
AST11 ST-AS4 101176303电气数据
- 电流消耗：
- 50 mA
AST11 ST-AS4 101176303来自AS接口的电气数据
- 设计工作电压：
- 26,5 ... 31,6 VDC (Verpolungsschutz)
AST11 ST-AS4 101176303来自AS接口的电气数据
- 设计工作电压：
- 26,5 ... 31,6 VDC (Verpolungsschutz)
AST11 ST-AS4 101176303AS接口规范中的电气数据
- AS-i版本：
- V 2.1
- AS-i配置文件：
- S-7.B.F.E
- AS-i，IO代码：
- 0x7
- AS-i，ID代码：
- 0xB
- AS-i，ID-代码1：
- 0xF
- AS-i，ID代码2：
- 0xE
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0-DO 3：
- Keine Funktion
- AS-i参数位，P0。。。P3：
- Keine Funktion
- 注释（AS-i参数位）：
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- FID: Peripheriefehler
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
AST11 ST-AS4 101176303AS接口规范中的电气数据
- AS-i版本：
- V 2.1
- AS-i配置文件：
- S-7.B.F.E
- AS-i，IO代码：
- 0x7
- AS-i，ID代码：
- 0xB
- AS-i，ID-代码1：
- 0xF
- AS-i，ID代码2：
- 0xE
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0-DO 3：
- Keine Funktion
- AS-i参数位，P0。。。P3：
- Keine Funktion
- 注释（AS-i参数位）：
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- FID: Peripheriefehler
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
AST11 ST-AS4 101176303状态显示
- 备注（LED状态指示灯）：
- (1) grüne LED: Versorgungsspannung
- (2) rote LED: Kommunikationsfehler
- (3) gelbe LED: Freigabestatus
AST11 ST-AS4 101176303状态显示
- 备注（LED状态指示灯）：
- (1) grüne LED: Versorgungsspannung
- (2) rote LED: Kommunikationsfehler
- (3) gelbe LED: Freigabestatus

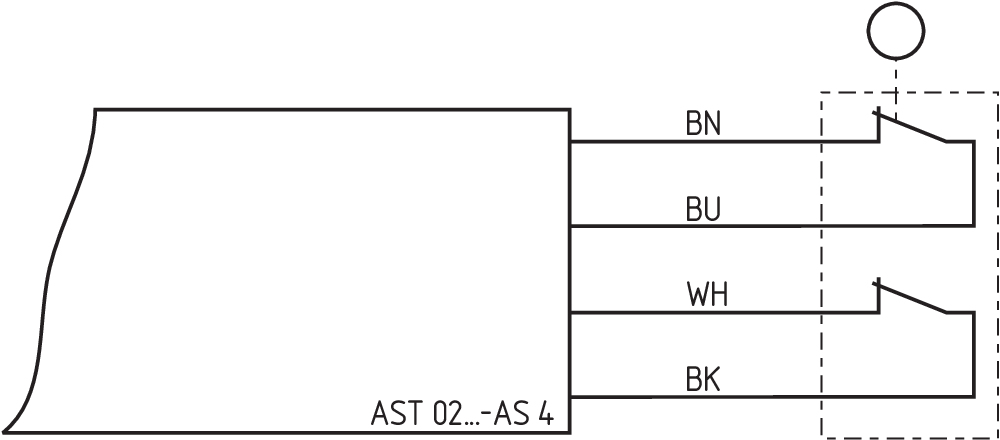

AST11 ST-AS4 101176303联系人分配
- 联系：
- AS-i Anschluss
- 引脚1：
- AS-i +
- 引脚2：
- n.c.
- 引脚3：
- AS-Interface -
- 引脚4：
- n.c.
- 联系：
- Sensor-Anschluss
- 引脚1：
- braun - Schließer (NO)
- 引脚2：
- blau - Schließer (NO)
- 引脚3：
- weiß - Öffner (NC)
- 引脚4：
- schwarz - Öffner (NC)
AST11 ST-AS4 101176303联系人分配
- 联系：
- AS-i Anschluss
- 引脚1：
- AS-i +
- 引脚2：
- n.c.
- 引脚3：
- AS-Interface -
- 引脚4：
- n.c.
- 联系：
- Sensor-Anschluss
- 引脚1：
- braun - Schließer (NO)
- 引脚2：
- blau - Schließer (NO)
- 引脚3：
- weiß - Öffner (NC)
- 引脚4：
- schwarz - Öffner (NC)
