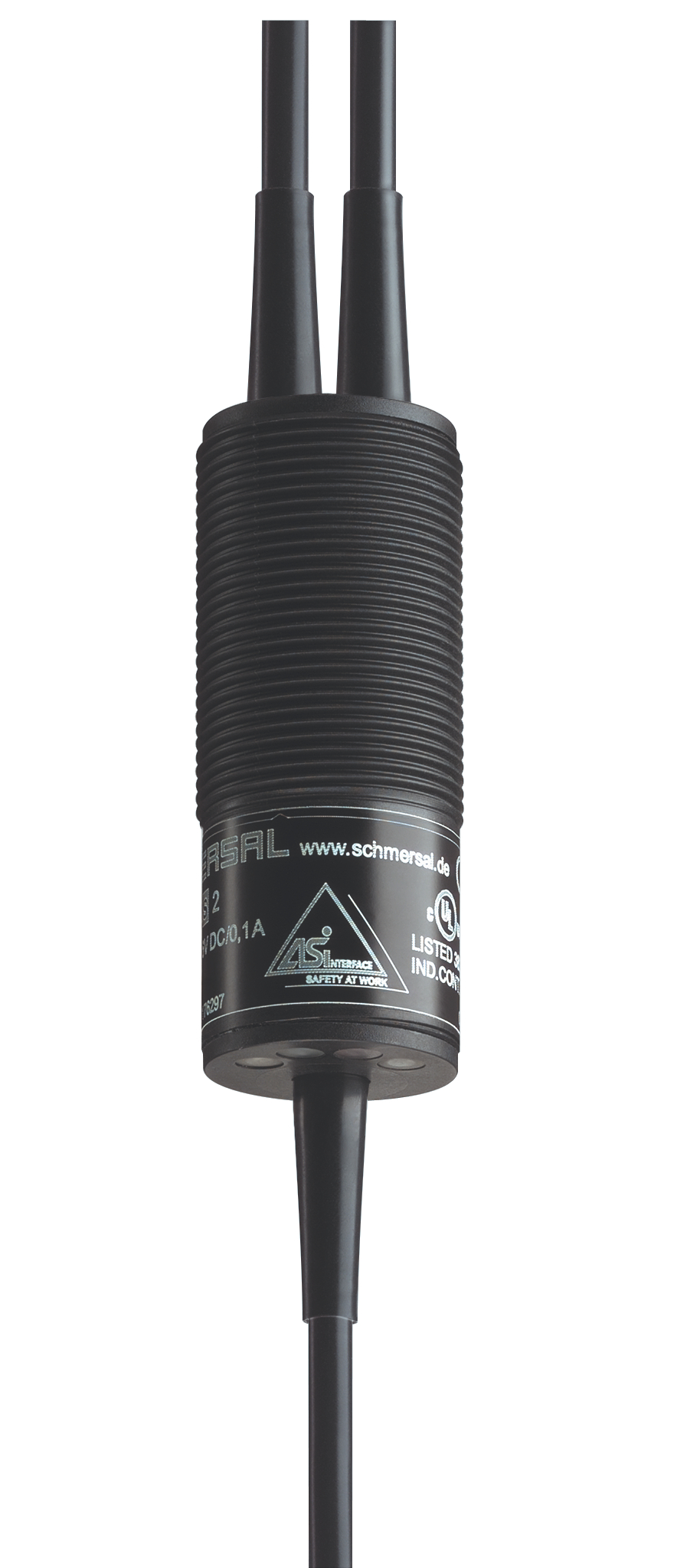

AST02 L-AS6 101176299
AST02 L-AS6 101176299基本信息
型号: AST02 L-AS6
订货号: 101176299
- 带连接电缆的输入模块（AS-i），长度2米
- 用于带有开启器/开启器组合的传感器
- AS-i连接，连接电缆，4针
- 传感器连接，连接电缆2米
- 24 VDC磁性电源（辅助）
- 通过AS接口输出的磁铁控制
- 注意：缺货！
- 用于机械触点的2个安全输入的输入模块
- 塑料外壳
- AS接口LED和状态显示
- 86.5毫米x 28毫米x 28 mm x 28毫米
- 使用寿命长
- 集成AS接口
AST02 L-AS6 101176299基本属性
高度：87 mm
AST02 L-AS6 101176299产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- AST02 L-AS6
- 项目编号（订单编号）：
- 101176299
- eCl@ss编号，版本12.0：
- 27-24-26-04
- eCl@ss编号，11.0版：
- 27-24-26-04
- eCl@ss编号，版本9.0：
- 27-24-26-04
- ETIM编号，7.0版：
- EC001599
- ETIM编号，版本6.0：
- EC001599
AST02 L-AS6 101176299产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- AST02 L-AS6
- 项目编号（订单编号）：
- 101176299
- eCl@ss编号，版本12.0：
- 27-24-26-04
- eCl@ss编号，11.0版：
- 27-24-26-04
- eCl@ss编号，版本9.0：
- 27-24-26-04
- ETIM编号，7.0版：
- EC001599
- ETIM编号，版本6.0：
- EC001599
AST02 L-AS6 101176299授权和法规
- 证书：
- cULus
AST02 L-AS6 101176299授权和法规
- 证书：
- cULus
AST02 L-AS6 101176299一般数据
- 规则：
- EN 50295
- EN ISO 13849-1
- EN IEC 60947-5-1
- EN IEC 61508
- 连接（电气）：
- AS-i Anschluss: Anschlussleitung, 4-polig
- Sensor-Anschluss: Anschlussleitung 6-polig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
AST02 L-AS6 101176299一般数据
- 规则：
- EN 50295
- EN ISO 13849-1
- EN IEC 60947-5-1
- EN IEC 61508
- 连接（电气）：
- AS-i Anschluss: Anschlussleitung, 4-polig
- Sensor-Anschluss: Anschlussleitung 6-polig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
AST02 L-AS6 101176299一般数据
- 交叉电路检测：
- Ja
- 集成显示，状态：
- Ja
- 开启器的输入数量（NC）：
- 2
- 连接线数量：
- 2
AST02 L-AS6 101176299一般数据
- 交叉电路检测：
- Ja
- 集成显示，状态：
- Ja
- 开启器的输入数量（NC）：
- 2
- 连接线数量：
- 2
AST02 L-AS6 101176299安全评估
- 规则：
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 2,04 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
AST02 L-AS6 101176299安全评估
- 规则：
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 2,04 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
AST02 L-AS6 101176299机械数据
- 线路长度：
- 2 m
- 连接类型：
- 1 Öffner (NC) / 1 Öffner (NC)
- 堆芯横截面：
- 0,23 mm2
- 堆芯横截面：
- 23 AWG
AST02 L-AS6 101176299机械数据
- 线路长度：
- 2 m
- 连接类型：
- 1 Öffner (NC) / 1 Öffner (NC)
- 堆芯横截面：
- 0,23 mm2
- 堆芯横截面：
- 23 AWG
AST02 L-AS6 101176299机械数据和尺寸
- 传感器的直径：
- 28 mm
- 传感器的高度：
- 86,5 mm
AST02 L-AS6 101176299机械数据和尺寸
- 传感器的直径：
- 28 mm
- 传感器的高度：
- 86,5 mm
AST02 L-AS6 101176299环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +55 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- 防护等级：
- II
AST02 L-AS6 101176299环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +55 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- 防护等级：
- II
AST02 L-AS6 101176299环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AST02 L-AS6 101176299环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AST02 L-AS6 101176299电气数据
- 电流消耗：
- 50 mA
- 最大电流消耗：
- 500 mA
AST02 L-AS6 101176299电气数据
- 电流消耗：
- 50 mA
- 最大电流消耗：
- 500 mA
AST02 L-AS6 101176299来自AS接口的电气数据
- 设计工作电压：
- 26,5 ... 31,6 VDC (Verpolungsschutz)
AST02 L-AS6 101176299来自AS接口的电气数据
- 设计工作电压：
- 26,5 ... 31,6 VDC (Verpolungsschutz)
AST02 L-AS6 101176299AS接口规范中的电气数据
- AS-i版本：
- V 2.1
- AS-i配置文件：
- S-7.B.F.E
- AS-i，IO代码：
- 0x7
- AS-i，ID代码：
- 0xB
- AS-i，ID-代码1：
- 0xF
- AS-i，ID代码2：
- 0xE
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0：
- Magnetansteuerung
- AS-i输出，DO 1：
- Keine Funktion
- AS-i输出，DO 2：
- Keine Funktion
- AS-i输出，DO 3：
- Keine Funktion
- AS-i参数位，P0。。。P3：
- Keine Funktion
- 注释（AS-i参数位）：
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- FID: Peripheriefehler
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
AST02 L-AS6 101176299AS接口规范中的电气数据
- AS-i版本：
- V 2.1
- AS-i配置文件：
- S-7.B.F.E
- AS-i，IO代码：
- 0x7
- AS-i，ID代码：
- 0xB
- AS-i，ID-代码1：
- 0xF
- AS-i，ID代码2：
- 0xE
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0：
- Magnetansteuerung
- AS-i输出，DO 1：
- Keine Funktion
- AS-i输出，DO 2：
- Keine Funktion
- AS-i输出，DO 3：
- Keine Funktion
- AS-i参数位，P0。。。P3：
- Keine Funktion
- 注释（AS-i参数位）：
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- FID: Peripheriefehler
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
AST02 L-AS6 101176299状态显示
- 备注（LED状态指示灯）：
- (1) grüne LED: Versorgungsspannung
- (2) rote LED: Kommunikationsfehler
- (3) gelbe LED: Freigabestatus
AST02 L-AS6 101176299状态显示
- 备注（LED状态指示灯）：
- (1) grüne LED: Versorgungsspannung
- (2) rote LED: Kommunikationsfehler
- (3) gelbe LED: Freigabestatus
AST02 L-AS6 101176299联系人分配
- 联系：
- AS-i Anschluss
- 引脚1：
- braun - (AS-Interface +)
- 引脚2：
- weiß - (Aux -)
- 引脚3：
- blau - (AS-Interface -)
- 引脚4：
- schwarz - (Aux +)
- 联系：
- Sensor-Anschluss
- 引脚1：
- braun - Öffner (NC)
- 引脚2：
- blau - Öffner (NC)
- 引脚3：
- weiß - Öffner (NC)
- 引脚4：
- schwarz - Öffner (NC)
- 引脚5：
- rot - Magnet +24 VDC
- 引脚6：
- grau - Magnet GND
AST02 L-AS6 101176299联系人分配
- 联系：
- AS-i Anschluss
- 引脚1：
- braun - (AS-Interface +)
- 引脚2：
- weiß - (Aux -)
- 引脚3：
- blau - (AS-Interface -)
- 引脚4：
- schwarz - (Aux +)
- 联系：
- Sensor-Anschluss
- 引脚1：
- braun - Öffner (NC)
- 引脚2：
- blau - Öffner (NC)
- 引脚3：
- weiß - Öffner (NC)
- 引脚4：
- schwarz - Öffner (NC)
- 引脚5：
- rot - Magnet +24 VDC
- 引脚6：
- grau - Magnet GND
