AES 1165.3-2316-2 24 VAC 101147946基本信息

型号: AES 1165.3-2316-2 24 VAC

订货号: 101147946

  • BNS系列磁性安全传感器的监测
  • 1安全触点，STOP 0
AES 1165.3-2316-2 24 VAC 101147946基本属性
净重：0.165 KG
AES 1165.3-2316-2 24 VAC 101147946产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
AES 1165.3-2316-2 24 VAC
项目编号（订单编号）：
101147946
EAN（欧洲商品编号）：
4030661145051
eCl@ss编号，版本12.0：
27-37-18-19
eCl@ss编号，11.0版：
27-37-18-19
eCl@ss编号，版本9.0：
27-37-18-19
ETIM编号，7.0版：
EC001449
ETIM编号，版本6.0：
EC001449
笔记：
Auslaufprodukt
AES 1165.3-2316-2 24 VAC 101147946产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
AES 1165.3-2316-2 24 VAC
项目编号（订单编号）：
101147946
EAN（欧洲商品编号）：
4030661145051
eCl@ss编号，版本12.0：
27-37-18-19
eCl@ss编号，11.0版：
27-37-18-19
eCl@ss编号，版本9.0：
27-37-18-19
ETIM编号，7.0版：
EC001449
ETIM编号，版本6.0：
EC001449
笔记：
Auslaufprodukt
AES 1165.3-2316-2 24 VAC 101147946授权和法规
证书：
cULus
AES 1165.3-2316-2 24 VAC 101147946授权和法规
证书：
cULus
AES 1165.3-2316-2 24 VAC 101147946一般数据
规则：
  • BG-GS-ET-14
  • BG-GS-ET-20
  • EN IEC 62061
  • EN ISO 13849-1
  • EN IEC 60947-5-1
  • EN IEC 60947-5-3
  • EN IEC 60947-5-5
  • EN IEC 60204-1
  • EN IEC 60947-1
气候压力：
  • BG-GS-ET-14
  • IEC 60947-5-3
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, belüftet
毛重：
165 g
AES 1165.3-2316-2 24 VAC 101147946一般数据
规则：
  • BG-GS-ET-14
  • BG-GS-ET-20
  • EN IEC 62061
  • EN ISO 13849-1
  • EN IEC 60947-5-1
  • EN IEC 60947-5-3
  • EN IEC 60947-5-5
  • EN IEC 60204-1
  • EN IEC 60947-1
气候压力：
  • BG-GS-ET-14
  • IEC 60947-5-3
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, belüftet
毛重：
165 g
AES 1165.3-2316-2 24 VAC 101147946一般数据
断线检测：
Ja
交叉电路检测：
Ja
自动复位功能：
Ja
电源电压中断后复位：
Ja
接地故障检测：
Ja
集成显示，状态：
Ja
开启器的输入数量（NC）：
2
闭合器的输入数量（NO）：
1
LED数量：
1
具有报告功能的非延迟半导体输出数量：
2
安全触点数量：
1
报告输出数：
2
AES 1165.3-2316-2 24 VAC 101147946一般数据
断线检测：
Ja
交叉电路检测：
Ja
自动复位功能：
Ja
电源电压中断后复位：
Ja
接地故障检测：
Ja
集成显示，状态：
Ja
开启器的输入数量（NC）：
2
闭合器的输入数量（NO）：
1
LED数量：
1
具有报告功能的非延迟半导体输出数量：
2
安全触点数量：
1
报告输出数：
2
AES 1165.3-2316-2 24 VAC 101147946安全评估
规则：
  • EN ISO 13849-1
  • EN IEC 61508
停止类别：
0
AES 1165.3-2316-2 24 VAC 101147946安全评估
规则：
  • EN ISO 13849-1
  • EN IEC 61508
停止类别：
0
AES 1165.3-2316-2 24 VAC 101147946安全注意事项
性能级别，最高可达：
d
类别：
3
PFH值：
1,00 x 10⁻⁷ /h
笔记：
bis max. 50.000 Schaltzyklen/Jahr und bei max. 80% Kontaktlast
安全完整性等级（SIL），适用于：
2
使用寿命：
20 Jahre
AES 1165.3-2316-2 24 VAC 101147946安全注意事项
性能级别，最高可达：
d
类别：
3
PFH值：
1,00 x 10⁻⁷ /h
笔记：
bis max. 50.000 Schaltzyklen/Jahr und bei max. 80% Kontaktlast
安全完整性等级（SIL），适用于：
2
使用寿命：
20 Jahre
AES 1165.3-2316-2 24 VAC 101147946机械数据
最小机械寿命：
20.000.000 Schaltspiele
固定：
Schnellbefestigung für Normschiene nach DIN EN 60715
AES 1165.3-2316-2 24 VAC 101147946机械数据
最小机械寿命：
20.000.000 Schaltspiele
固定：
Schnellbefestigung für Normschiene nach DIN EN 60715
AES 1165.3-2316-2 24 VAC 101147946机械数据
连接名称：
IEC/EN 60947-1
连接类型：
  • starr oder flexibel
  • Schraubanschluss M20 x 1.5
连接横截面，最小：
0,25 mm²
连接横截面，最大：
2,5 mm²
卡箍拧紧力矩：
0,6 Nm
AES 1165.3-2316-2 24 VAC 101147946机械数据
连接名称：
IEC/EN 60947-1
连接类型：
  • starr oder flexibel
  • Schraubanschluss M20 x 1.5
连接横截面，最小：
0,25 mm²
连接横截面，最大：
2,5 mm²
卡箍拧紧力矩：
0,6 Nm
AES 1165.3-2316-2 24 VAC 101147946机械数据和尺寸
宽度：
22,5 mm
身高：
100 mm
深度：
121 mm
AES 1165.3-2316-2 24 VAC 101147946机械数据和尺寸
宽度：
22,5 mm
身高：
100 mm
深度：
121 mm
AES 1165.3-2316-2 24 VAC 101147946环境条件
外壳的保护类型：
IP40
安装空间的保护类型：
IP54
端子或端子的保护类型。连接：
IP20
环境温度：
+0 ... +55 °C
储存和运输温度：
-25 ... +70 °C
抗振动性：
10 ... 55 Hz, Amplitude 0,35 mm, ± 15 %
抗冲击性：
30 g / 11 ms
AES 1165.3-2316-2 24 VAC 101147946环境条件
外壳的保护类型：
IP40
安装空间的保护类型：
IP54
端子或端子的保护类型。连接：
IP20
环境温度：
+0 ... +55 °C
储存和运输温度：
-25 ... +70 °C
抗振动性：
10 ... 55 Hz, Amplitude 0,35 mm, ± 15 %
抗冲击性：
30 g / 11 ms
AES 1165.3-2316-2 24 VAC 101147946环境条件.绝缘特性
设计抗震Uimp：
4 kV
浪涌类别：
III
污染程度：
2
AES 1165.3-2316-2 24 VAC 101147946环境条件.绝缘特性
设计抗震Uimp：
4 kV
浪涌类别：
III
污染程度：
2
AES 1165.3-2316-2 24 VAC 101147946电气数据
频率范围：
  • 50 Hz
  • 60 Hz
工作电压：
24 VAC -15 % / +10 %
余纹波：
10 %
连续热电流：
6 A
设计工作电压：
24 VAC
AC 50 Hz下的设计控制电源电压，最小值：
20,4 VAC
AC 50 Hz时的设计控制电源电压，最大值：
26,4 VAC
AC 60 Hz下的设计控制电源电压，最小值：
20,4 VAC
AC 60 Hz时的设计控制电源电压，最大值：
26,4 VAC
直流设计控制电源电压，最小值：
20,4 VDC
直流设计控制电源电压，最大值：
28,8 VDC
电力消耗：
5 W
最大接触电阻：
0,1 Ω
注释（接触电阻）：
in Neuzustand
电源故障时的浪费延迟，典型：
80 ms
紧急停止时的浪费延迟，典型：
20 ms
自动启动时的拧紧延迟，典型：
100 ms
重置时的紧固延迟，典型：
20 ms
接触材料，电动：
Ag-Ni 10 und 0,2 µm vergoldet
AES 1165.3-2316-2 24 VAC 101147946电气数据
频率范围：
  • 50 Hz
  • 60 Hz
工作电压：
24 VAC -15 % / +10 %
余纹波：
10 %
连续热电流：
6 A
设计工作电压：
24 VAC
AC 50 Hz下的设计控制电源电压，最小值：
20,4 VAC
AC 50 Hz时的设计控制电源电压，最大值：
26,4 VAC
AC 60 Hz下的设计控制电源电压，最小值：
20,4 VAC
AC 60 Hz时的设计控制电源电压，最大值：
26,4 VAC
直流设计控制电源电压，最小值：
20,4 VDC
直流设计控制电源电压，最大值：
28,8 VDC
电力消耗：
5 W
最大接触电阻：
0,1 Ω
注释（接触电阻）：
in Neuzustand
电源故障时的浪费延迟，典型：
80 ms
紧急停止时的浪费延迟，典型：
20 ms
自动启动时的拧紧延迟，典型：
100 ms
重置时的紧固延迟，典型：
20 ms
接触材料，电动：
Ag-Ni 10 und 0,2 µm vergoldet
AES 1165.3-2316-2 24 VAC 101147946安全继电器输出
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
6 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
6 A
最小换挡能力：
10 VDC
最小换挡能力：
10 mA
最大换档能力：
250 VAC
最大换档能力：
8 A
AES 1165.3-2316-2 24 VAC 101147946安全继电器输出
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
6 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
6 A
最小换挡能力：
10 VDC
最小换挡能力：
10 mA
最大换档能力：
250 VAC
最大换档能力：
8 A
AES 1165.3-2316-2 24 VAC 101147946电气数据数字输入
输入电平，高信号1：
10 … 30 VDC
输入电平，LOW信号0：
0 … 2 VDC
线路电阻，最大值：
40 Ω
AES 1165.3-2316-2 24 VAC 101147946电气数据数字输入
输入电平，高信号1：
10 … 30 VDC
输入电平，LOW信号0：
0 … 2 VDC
线路电阻，最大值：
40 Ω
AES 1165.3-2316-2 24 VAC 101147946电气数据数字输出
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,1 A
AES 1165.3-2316-2 24 VAC 101147946电气数据数字输出
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,1 A
AES 1165.3-2316-2 24 VAC 101147946电气数据和继电器输出（辅助触点）
最大换档能力：
24 VDC
最大换档能力：
2 A
AES 1165.3-2316-2 24 VAC 101147946电气数据和继电器输出（辅助触点）
最大换档能力：
24 VDC
最大换档能力：
2 A
AES 1165.3-2316-2 24 VAC 101147946电磁兼容性（EMC）
抗干扰性：
EMV-Richtlinie
AES 1165.3-2316-2 24 VAC 101147946电磁兼容性（EMC）
抗干扰性：
EMV-Richtlinie
AES 1165.3-2316-2 24 VAC 101147946集成系统诊断（ISD）
备注（ISD错误）：
Folgende Fehler werden von dem Sicherheitsbaustein erkannt und durch ISD angezeigt.
错误：
  • Nicht-Anziehen oder Nicht-Abfallen der Sicherheitsrelais
  • Nicht-Öffnen oder Nicht-Schließen der Türkontakte
  • Quer- oder Kurzschlüsse an den Schalterleitungen
  • Unterbrechung der Schalterleitungen
  • Fehler an den Eingangsschaltungen oder an den Relaisansteuerungen des Sicherheitsbausteins
AES 1165.3-2316-2 24 VAC 101147946集成系统诊断（ISD）
备注（ISD错误）：
Folgende Fehler werden von dem Sicherheitsbaustein erkannt und durch ISD angezeigt.
错误：
  • Nicht-Anziehen oder Nicht-Abfallen der Sicherheitsrelais
  • Nicht-Öffnen oder Nicht-Schließen der Türkontakte
  • Quer- oder Kurzschlüsse an den Schalterleitungen
  • Unterbrechung der Schalterleitungen
  • Fehler an den Eingangsschaltungen oder an den Relaisansteuerungen des Sicherheitsbausteins
AES 1165.3-2316-2 24 VAC 101147946其他数据
备注（应用程序）：
  • Sicherheits-Sensor
  • Schutzeinrichtung
AES 1165.3-2316-2 24 VAC 101147946其他数据
备注（应用程序）：
  • Sicherheits-Sensor
  • Schutzeinrichtung
AES 1165.3-2316-2 24 VAC 101147946笔记
注释（概述）：
Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören.
AES 1165.3-2316-2 24 VAC 101147946笔记
注释（概述）：
Induktive Verbraucher (Schütze, Relais etc.) sind durch eine geeignete Beschaltung zu entstören.

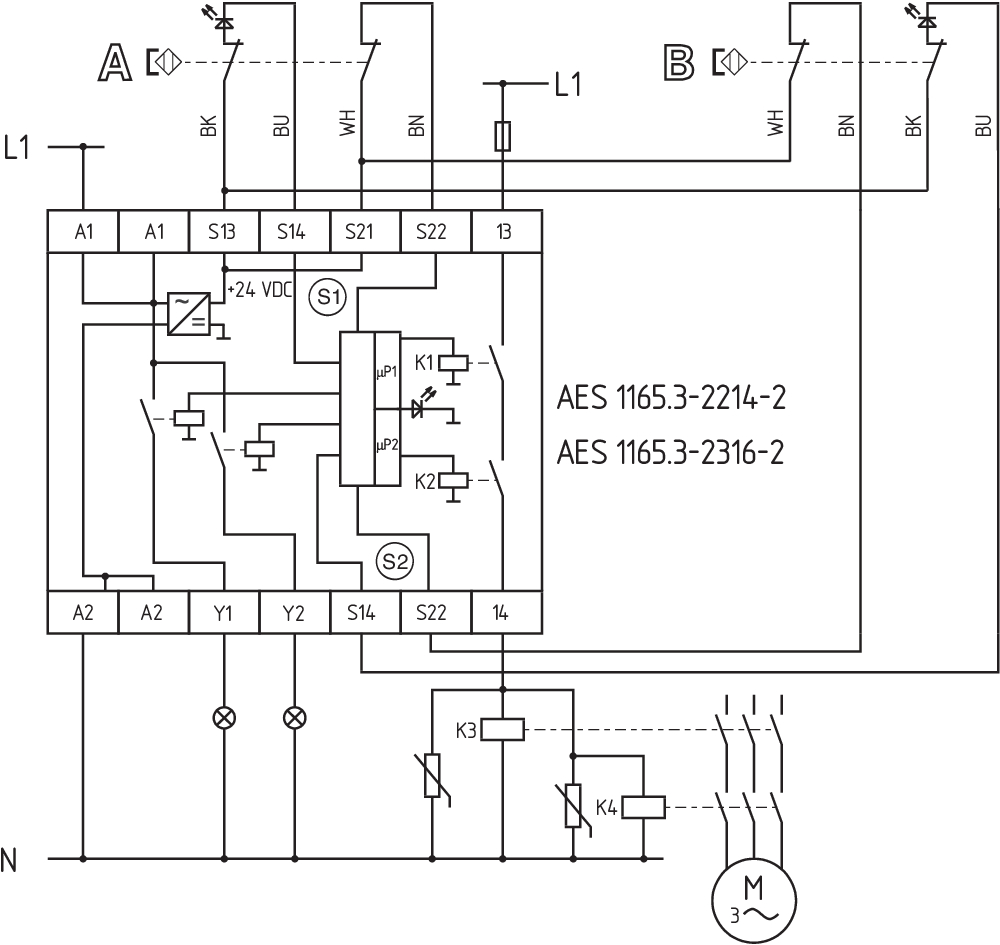

AES 1165.3-2316-2 24 VAC 101147946电路示例
注意（电路示例）：
  • Das Schaltungsbeispiel ist bei geschlossenen Schutzeinrichtungen und im spannungslosen Zustand dargestellt.
  • Überwachung von 2 Schutzeinrichtung(en) mit je einem magnetischen Sicherheits-Sensor der Reihe BNS
  • Werden ein oder zwei externe Relais oder Schütze zum Schalten der Last verwendet, kann das System nur dann in Kategorie 3 gem. EN ISO 13849-1 eingestuft werden, wenn der Fehlerausschluss „Versagen des oder der externen Schütze“ begründet und dokumentiert werden kann, z.B. bei Verwendung zuverlässiger, überdimensionierter Schütze. Ein zweites Schütz führt zur Erhöhung der Sicherheit durch redundante Abschaltung der Last.
  • Die ISD-Tabellen (Integrierte System-Diagnose) zur Analyse der Fehlermeldungen und ihrer Ursachen sind im Anhang aufgeführt.
  • Verlängerung der Freigabeverzugszeit: Durch Umstecken einer Brücke unter dem Gehäusedeckel kann die Freigabeverzugszeit von 0,1 s auf 1 s eingestellt werden.
  • Zur Absicherung von 2 Schutzeinrichtungen bis zu PL d und Kategorie 3
AES 1165.3-2316-2 24 VAC 101147946电路示例
注意（电路示例）：
  • Das Schaltungsbeispiel ist bei geschlossenen Schutzeinrichtungen und im spannungslosen Zustand dargestellt.
  • Überwachung von 2 Schutzeinrichtung(en) mit je einem magnetischen Sicherheits-Sensor der Reihe BNS
  • Werden ein oder zwei externe Relais oder Schütze zum Schalten der Last verwendet, kann das System nur dann in Kategorie 3 gem. EN ISO 13849-1 eingestuft werden, wenn der Fehlerausschluss „Versagen des oder der externen Schütze“ begründet und dokumentiert werden kann, z.B. bei Verwendung zuverlässiger, überdimensionierter Schütze. Ein zweites Schütz führt zur Erhöhung der Sicherheit durch redundante Abschaltung der Last.
  • Die ISD-Tabellen (Integrierte System-Diagnose) zur Analyse der Fehlermeldungen und ihrer Ursachen sind im Anhang aufgeführt.
  • Verlängerung der Freigabeverzugszeit: Durch Umstecken einer Brücke unter dem Gehäusedeckel kann die Freigabeverzugszeit von 0,1 s auf 1 s eingestellt werden.
  • Zur Absicherung von 2 Schutzeinrichtungen bis zu PL d und Kategorie 3
