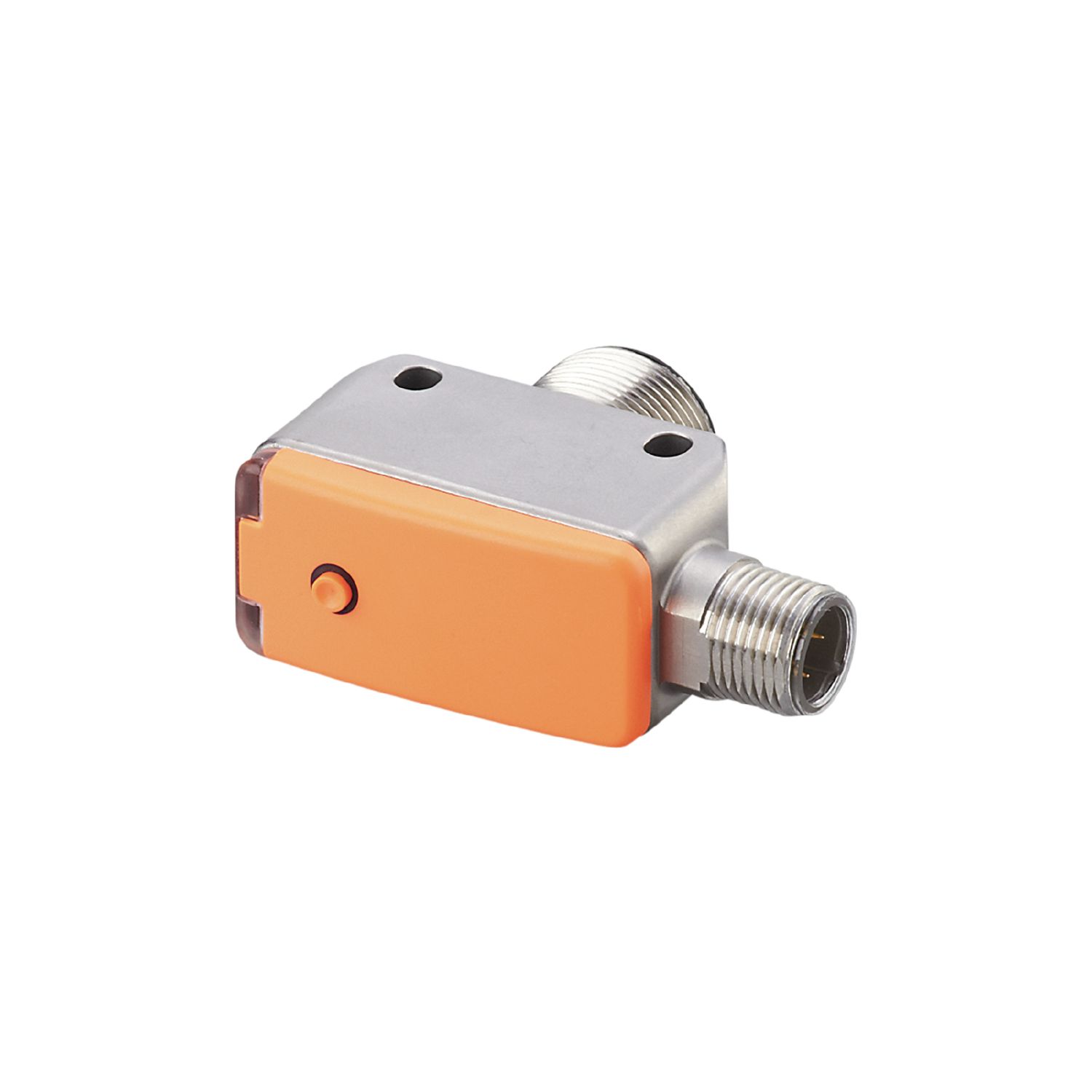

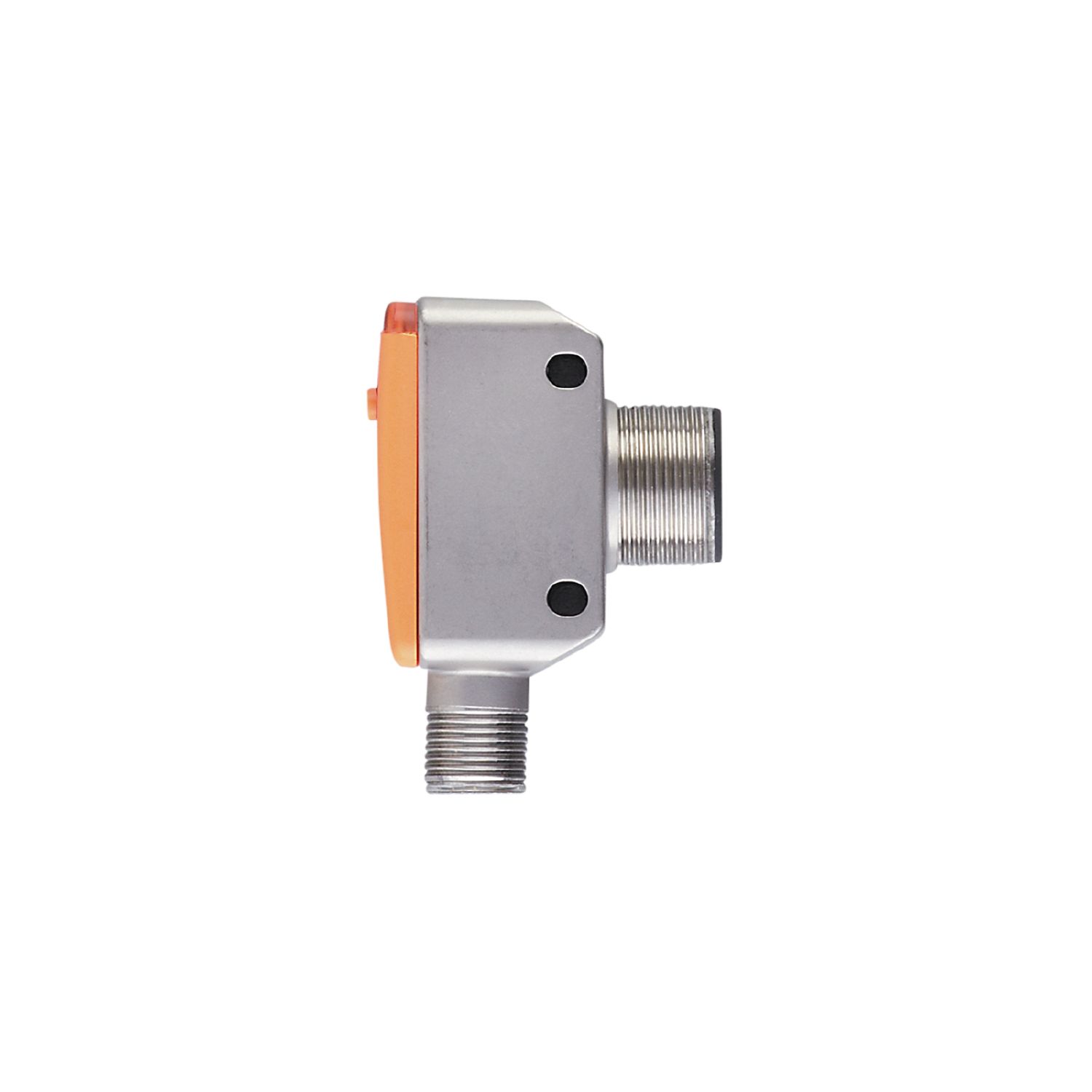

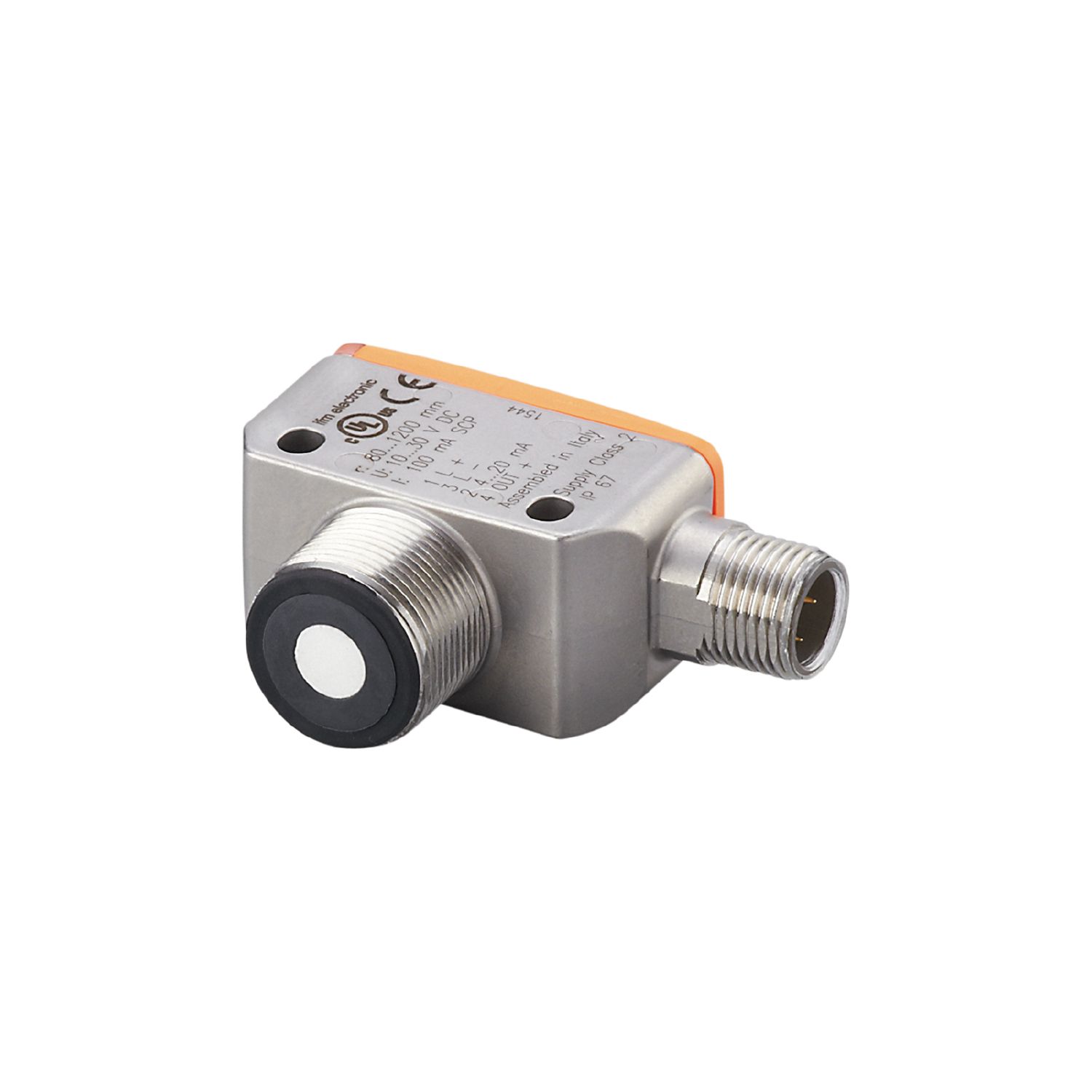

ifm UGQ00300E1KG/US UGT580 超声波传感器
型号: UGQ00300E1KG/US
订货号: UGT580
参考面价： 210.60 EUR
- 坚固的矩形金属外壳，带M18侧螺纹
- 特别是在有限的安装条件下使用的节省空间的设计
- 具有可编程开关输出和可扩展模拟输出
- 非接触检测，无论物体的颜色、透明度或表面光洁度如何
- 按下按钮即可直观地调整检测范围
ifm UGQ00300E1KG/US UGT580 超声波传感器 基本属性
净重：0.097 KG
ifm UGQ00300E1KG/US UGT580 超声波传感器 产品特点
- 电气版本：
- PNP
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Schaltabstand [mm]：
- 40...300; (Target: 100 x 100 mm)
- 住房：
- Quaderförmig mit M18 Gewinde
- Abmessungen [mm]：
- 53 x 20 x 37,7
ifm UGQ00300E1KG/US UGT580 超声波传感器 电气数据
- Betriebsspannung [V]：
- 10...30 DC; ("supply class 2" gemäß cULus)
- Stromaufnahme [mA]：
- < 35
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- < 0,3
- Wandlerfrequenz [kHz]：
- 300
ifm UGQ00300E1KG/US UGT580 超声波传感器 输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
ifm UGQ00300E1KG/US UGT580 超声波传感器 输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal
- 电气版本：
- PNP
- 数字输出数量：
- 1
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,2
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 100
- Schaltfrequenz DC [Hz]：
- 8
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20
- Max. Bürde [Ω]：
- 500
- 短路保护：
- ja
- 耐过载：
- ja
ifm UGQ00300E1KG/US UGT580 超声波传感器 覆盖范围
- Schaltabstand [mm]：
- 40...300; (Target: 100 x 100 mm)
- Blindzone [mm]：
- 40
- Öffnungswinkel zylindrisch [°]：
- 15; (±2)
- Erfassungsbereich Hysterese [mm]：
- < 1
- Max. Abweichung vom 90° Winkel Sensor / Objekt [°]：
- ± 4
ifm UGQ00300E1KG/US UGT580 超声波传感器 准确性、偏差
- 温度补偿：
- ja
- Hysterese [%]：
- < 1
- Schaltpunktdrift [%]：
- -5...5
- Linearitätsfehler Analogausgang [%]：
- ≤ 1
- 重复精度：
- 1 %
- Auflösung [mm]：
- 2
- 关于准确性和偏差的信息：
- Die angegebenen Werte werden nach einer Aufwärmzeit von mindestens 20 Minuten erreicht
ifm UGQ00300E1KG/US UGT580 超声波传感器 响应时间
- Ansprechzeit [ms]：
- < 450; (Analogausgang)
ifm UGQ00300E1KG/US UGT580 超声波传感器 环境条件
- Umgebungstemperatur [°C]：
- -20...70
- Lagertemperatur [°C]：
- -30...80
- 保护类型：
- IP 67
ifm UGQ00300E1KG/US UGT580 超声波传感器 批准和测试
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 3 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-6 HF leitungsgebunden 3 V
- EN 55011 Klasse A
- 抗振动性：
- EN 60068-2-6 Fc (10-55) Hz 1 mm Amplitude, Schwingdauer 5 min., 30 min. je Achse bei Resonanz oder 55 Hz
- 抗冲击性：
- EN 60068-2-27 Ea 30 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen
- MTTF [Jahre]：
- 191
- UL认证：
- Ta -20...70 °C
- Spannungsversorgung Class 2
- File Nummer UL E174191
ifm UGQ00300E1KG/US UGT580 超声波传感器 机械数据
- Gewicht [g]：
- 97
- 住房：
- Quaderförmig mit M18 Gewinde
- Abmessungen [mm]：
- 53 x 20 x 37,7
- 螺纹名称：
- M18 x 1
- 材料：
- 1.4542 (Edelstahl / 17-4 PH / 630); PBT; PA; Epoxid-Glaskeramik
- Anzugsdrehmoment [Nm]：
- 50
ifm UGQ00300E1KG/US UGT580 超声波传感器 显示器和控件
- 陈列：
- Schaltzustand 1 x LED, gelb
- Echo 1 x LED, grün
- 教学功能：
- ja
ifm UGQ00300E1KG/US UGT580 超声波传感器 配件
- 交货范围：
- Befestigungsmuttern: 1, Edelstahl
ifm UGQ00300E1KG/US UGT580 超声波传感器 评论
- 评论：
- Betriebsspannung "supply class 2" gemäß cULus
- 包装单元：
- 1 Stück
ifm UGQ00300E1KG/US UGT580 超声波传感器 电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A
