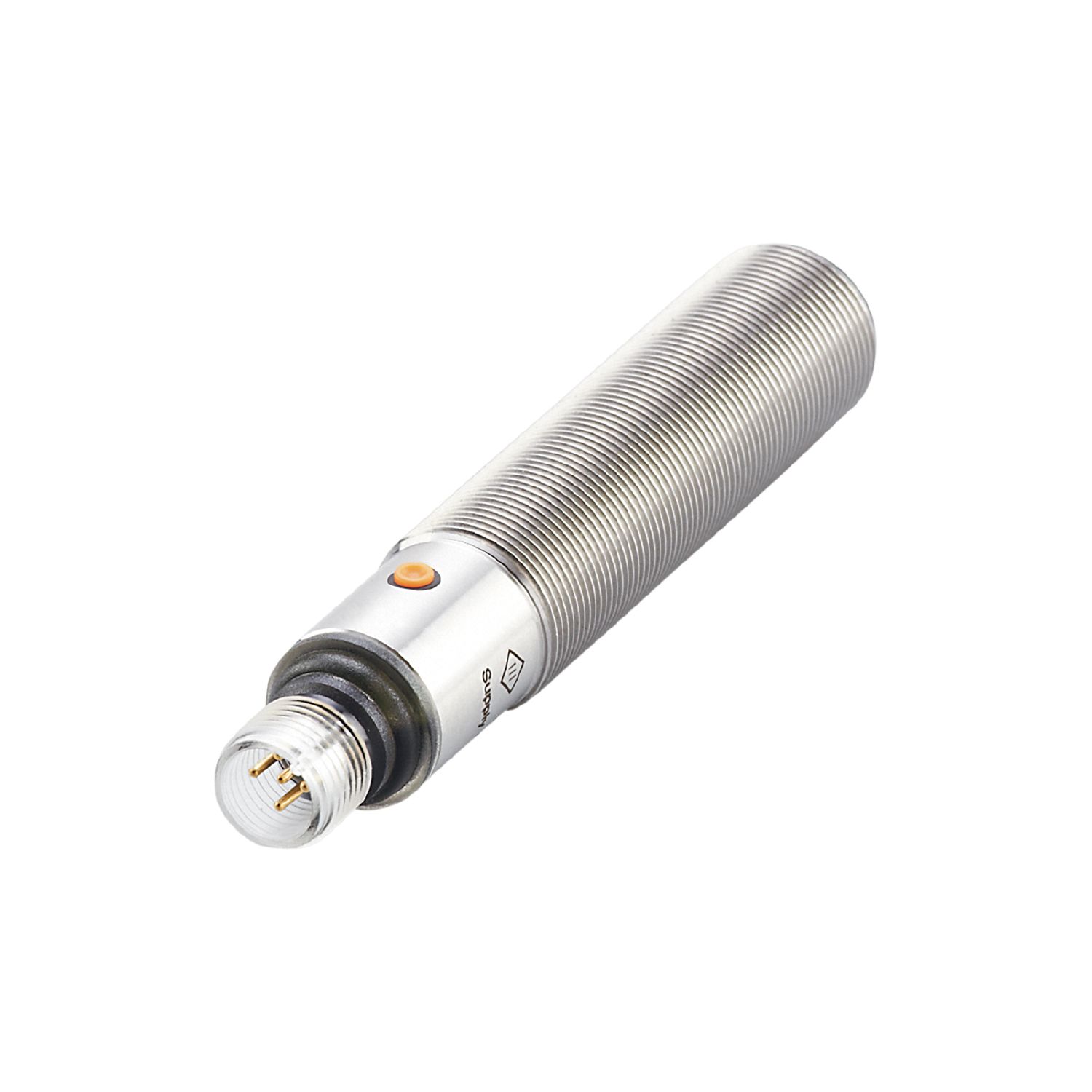

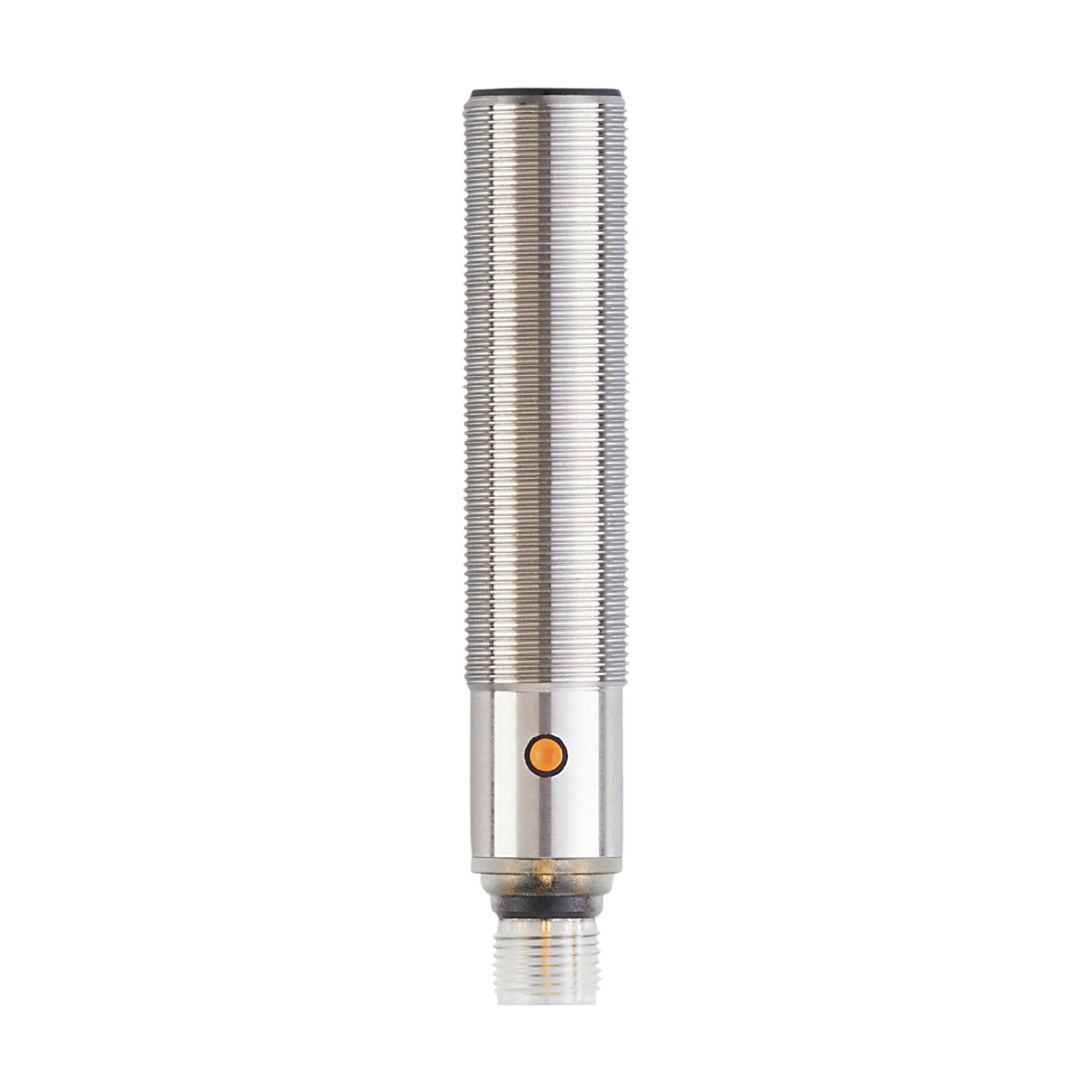

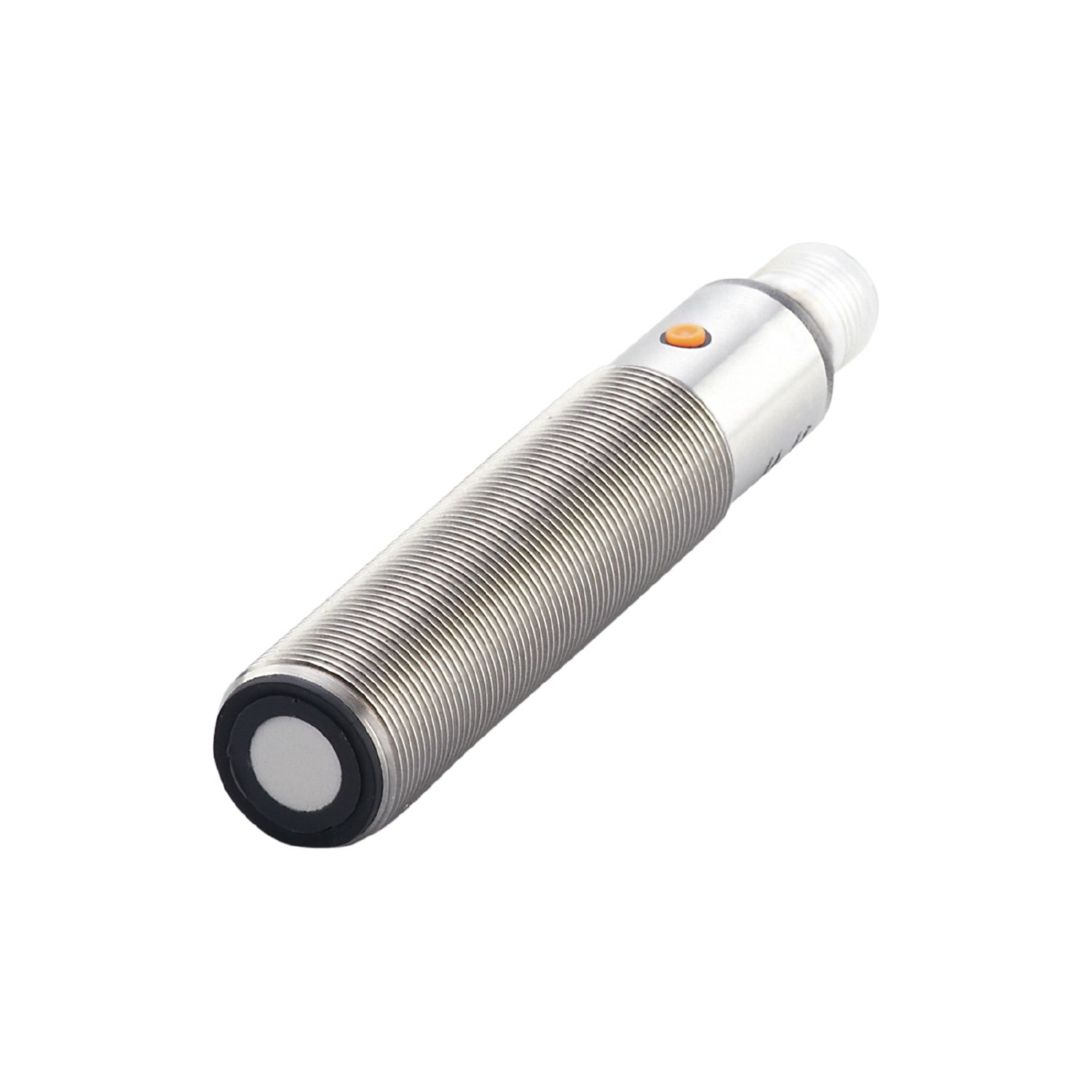

UGA01600E1KG/IO-LINK/US UGT510
UGA01600E1KG/IO-LINK/US UGT510基本信息
型号: UGA01600E1KG/IO-LINK/US
订货号: UGT510
参考面价： 256.50 EUR
- 覆盖范围非常广
- 通过按下按钮或IO链接直观地调整检测范围
- 高可视LED，用于指示开关状态和回声
- 具有可编程开关输出和可扩展模拟输出
- 非接触检测，无论物体的颜色、透明度或表面光洁度如何
UGA01600E1KG/IO-LINK/US UGT510基本属性
净重：0.102 KG
UGA01600E1KG/IO-LINK/US UGT510产品特点
- 电气版本：
- PNP
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- 切换距离[mm]：
- 150...1600; (Target: 200 x 200 mm)
- 通信接口：
- IO-Link
- 住房：
- Gewindebauform
- 尺寸[mm]：
- M18 x 1 / L = 97,5
UGA01600E1KG/IO-LINK/US UGT510电气数据
- 工作电压[V]：
- 10...30 DC; ("supply class 2" gemäß cULus)
- 电流消耗[mA]：
- 55
- 防护等级：
- III
- 极性反接保护：
- ja
- 待机延迟时间[s]：
- < 0,3
- 转换器频率[kHz]：
- 230
UGA01600E1KG/IO-LINK/US UGT510输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
UGA01600E1KG/IO-LINK/US UGT510输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; IO-Link
- 电气版本：
- PNP
- 数字输出数量：
- 1
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- 最大电压降开关输出DC[V]：
- 2,2
- 开关输出DC的恒流容量[mA]：
- 100
- 开关频率DC[Hz]：
- 3
- 模拟输出数量：
- 1
- 模拟输出电流[mA]：
- 4...20
- 最大负荷[OH]：
- 500
- 短路保护：
- ja
- 耐过载：
- ja
- 分辨率模拟输出：
- < 3 mm
UGA01600E1KG/IO-LINK/US UGT510覆盖范围
- 切换距离[mm]：
- 150...1600; (Target: 200 x 200 mm)
- 百叶窗[mm]：
- 150
- 圆柱形开启角度[°]：
- 15; (±2)
- 每个物体与90°角度传感器的最大偏差[°]：
- ± 4
UGA01600E1KG/IO-LINK/US UGT510准确性、偏差
- 温度补偿：
- ja
- 磁滞：
- < 2
- 换档点漂移[%]：
- -2...2
- 线性误差模拟输出[%]：
- <2
- 重复精度：
- 1 %
- 关于准确性和偏差的信息：
- Die angegebenen Werte werden nach einer Aufwärmzeit von mindestens 20 Minuten erreicht
UGA01600E1KG/IO-LINK/US UGT510响应时间
- 响应时间[ms]：
- < 300; (Analogausgang)
UGA01600E1KG/IO-LINK/US UGT510软件，编程
- 参数选项：
- Hysterese / Fenster; Zweiter Schaltpunkt; Einschalt- und Ausschaltverzögerung; Einschaltvorgänge; Teach-Funktion; Hell-/Dunkelschaltung
UGA01600E1KG/IO-LINK/US UGT510接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- 配置文件：
- Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
- SIO模式：
- ja
- 需要Masterport类：
- A
- 最小工艺循环时间[ms]：
- 3,2
- IO链路过程数据（循环）：
- Funktion
- Bitlänge
- Prozesswert 16
- Gerätestatus 4
- Binäre Schaltinformationen 2
- IO链接功能（非循环）：
- Anwendungsspezifische Markierung; Betriebsstundenzähler
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 702
- 笔记：
- Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads"
UGA01600E1KG/IO-LINK/US UGT510环境条件
- 环境温度°C：
- -20...70
- 储存温度[°C]：
- -30...80
- 保护类型：
- IP 67
UGA01600E1KG/IO-LINK/US UGT510批准和测试
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 3 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-6 HF leitungsgebunden 3 V
- EN 55011 Klasse A
- 抗振动性：
- EN 60068-2-6 Fc (10-55) Hz 1 mm Amplitude, Schwingdauer 5 min., 30 min. je Achse bei Resonanz oder 55 Hz
- 抗冲击性：
- EN 60068-2-27 Ea 30 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen
- MTTF[年]：
- 125
- UL认证：
- Ta -20...70 °C
- Spannungsversorgung Class 2
- File Nummer UL E174191
UGA01600E1KG/IO-LINK/US UGT510机械数据
- 重量[g]：
- 102
- 住房：
- Gewindebauform
- 尺寸[mm]：
- M18 x 1 / L = 97,5
- 螺纹名称：
- M18 x 1
- 材料：
- 1.4404 (Edelstahl / 316L); PA; Epoxid-Glaskeramik
- 拧紧力矩[Nm]：
- 50
UGA01600E1KG/IO-LINK/US UGT510显示器和控件
- 陈列：
- Schaltzustand 2 x LED, gelb
- Echo 1 x LED, grün
- 教学功能：
- ja
UGA01600E1KG/IO-LINK/US UGT510配件
- 交货范围：
- Befestigungsmuttern: 2, Edelstahl
UGA01600E1KG/IO-LINK/US UGT510评论
- 评论：
- Betriebsspannung "supply class 2" gemäß cULus
- 包装单元：
- 1 Stück
UGA01600E1KG/IO-LINK/US UGT510电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A
