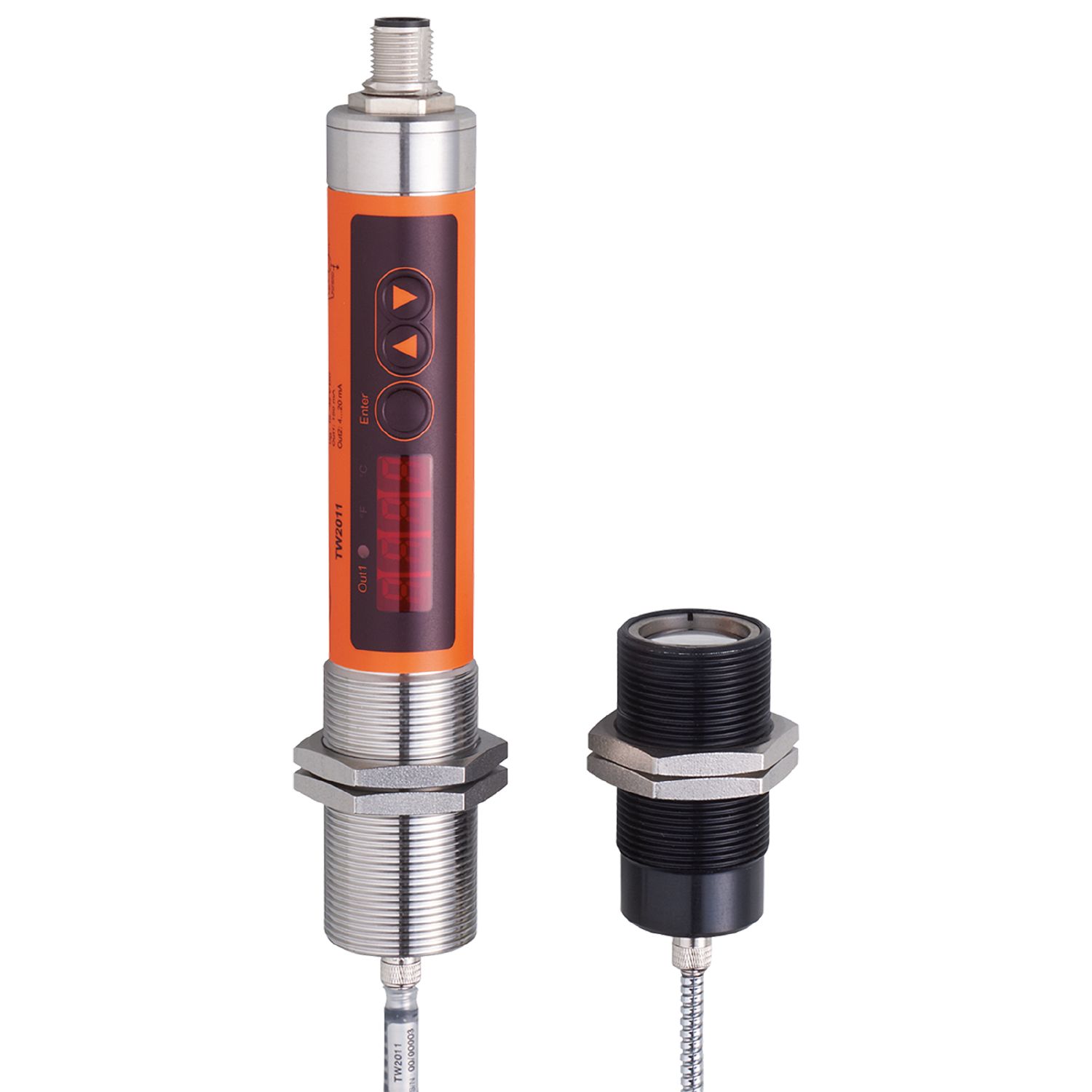

ifmTW-150KLBM30-KFDKG/US TW2011 红外温度传感器
基本信息
型号: TW-150KLBM30-KFDKG/US
订货号: TW2011
参考面价： 2002.40 EUR
- 对温度极高的物体进行可靠的非接触式温度测量
- 适用于钢铁或玻璃行业
- 触摸按钮即可直观调整模拟输出和切换输出
- 易于阅读的显示屏可显示当前温度
- 坚固耐用的外壳和防刮精密镜头，适用于恶劣的工业环境
- 通过按钮进行方便的操作或通过IO链接进行参数化
基本属性
产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
- 测量范围：
- 300...1600 °C 572...2912 °F
- 通信接口：
- IO-Link
应用领域
- 应用：
- Anlasstemperaturen; Glasschmelze; Graphit; Keramik; Metalle; Schmieden; Sintern; Wärmebehandlung; Walzen
电气数据
- Betriebsspannung [V]：
- 18...32 DC; (nach SELV/PELV)
- Stromaufnahme [mA]：
- < 50
- Min. Isolationswiderstand [MΩ]：
- 100; (50 V DC)
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- < 1
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
输入
- 测试输入：
- Typ 3 (IEC 61131-2)
输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP
- 数字输出数量：
- 1
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 150
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20
- Max. Bürde [Ω]：
- 500
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐短路：
- ja
- 耐过载：
- ja
覆盖范围
- Wellenlängenbereich [µm]：
- 1...1,7
测量/调整范围
- 测量范围：
- 300...1600 °C 572...2912 °F
- 切换点SP：
- 301...1600 °C 574...2912 °F
- 折返点rP：
- 300...1599 °C 572...2910 °F
- 模拟起点：
- 300...1400 °C 572...2552 °F
- 模拟端点：
- 500...1600 °C 932...2912 °F
- 步骤为：
- 1 °C 1 °F
准确性、偏差
- Genauigkeit [K]：
- < ± 0,5 %; (vom Messwert, mindestens 4 K (Emissionsgrad = 1, T = 23°C))
- Wiederholgenauigkeit [K]：
- 1
响应时间
- Ansprechzeit [ms]：
- 2; (T > 600 °C)
软件，编程
- 交换点同步：
- Programmiertasten
- 参数选项：
- Analogbereich; Schließer / Öffner; Anzug-/Abfallverzögerung; Dämpfung; Peakhold; Emissionsgrad; Simulationsfunktion
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 16
- 处理数据二进制：
- 1
- Min. Prozesszykluszeit [ms]：
- 3,6
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 719
环境条件
- Umgebungstemperatur [°C]：
- 0...65
- 环境温度注意事项：
- Fiberoptik und Messkopf: -20...250 °C
- Lagertemperatur [°C]：
- -20...80
- Max. zulässige relative Luftfeuchtigkeit [%]：
- 95; (nicht kondensierend)
- 保护类型：
- IP 65
批准和测试
- EMC：
- DIN EN 61000-6-2
- DIN EN 61000-6-4
- 抗冲击性：
- DIN EN 60068-2-27 30 g (11 ms)
- 抗振动性：
- DIN EN 60068-2-6 5 g (10...2000 Hz)
- MTTF [Jahre]：
- 74
机械数据
- Gewicht [g]：
- 899,5
- 住房：
- Gewindebauform
- Abmessungen [mm]：
- M30 x 1,5
- 螺纹名称：
- M30 x 1,5
- 光纤连接：
- ¼"-36UNS-2A
- 材料：
- Gewindehülse: 1.4305 (Edelstahl / 303); Polyester
- 光学材料：
- Vergütetes optisches Glas
显示器和控件
- 陈列：
- Anzeigeeinheit 2 x LED, gelb
- Schaltzustand 1 x LED, gelb
- Funktionsanzeige 7-Segment-LED-Anzeige, 4-stellig
- Messwerte 7-Segment-LED-Anzeige, 4-stellig
- 控制：
- 3 Tasten
配件
- 交货范围：
- Befestigungsmuttern: 2
- Fiberoptik: 2 m
- Messkopf
评论
- 评论：
- Um elektrische und/oder magnetische Felder vom Infrarot-Temperatursensor fernzuhalten, ist ein geschirmtes Kabel zu verwenden.
- Der Schirm muss über das Steckergehäuse mit dem Gehäuse verbunden sein.
- Der Sensor wird vormontiert und kalibriert mit 2 m Fiberoptik ausgeliefert.
- Bei Austausch der Fiberoptik muss der Sensor erneut kalibriert werden (ZC0062).
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12
