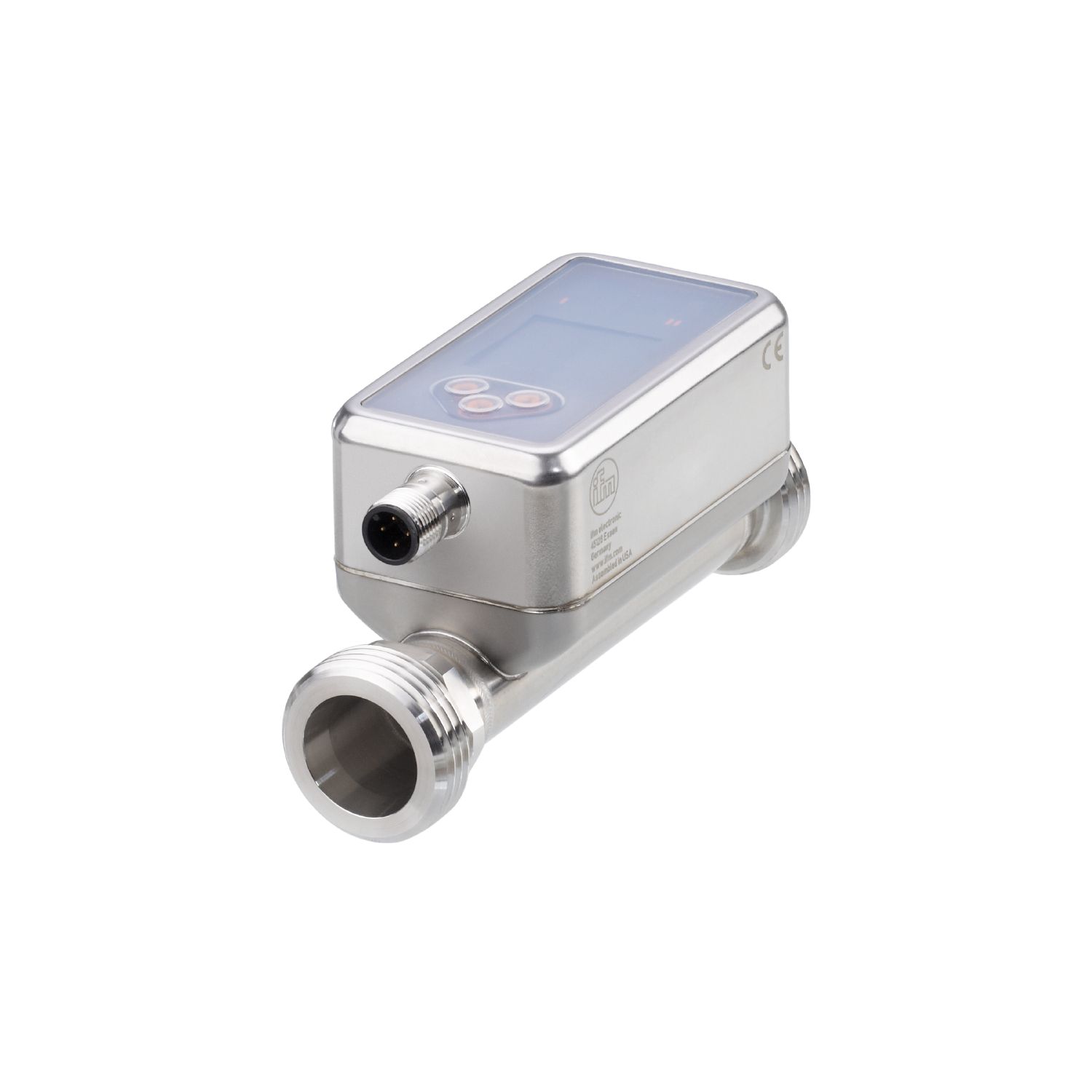

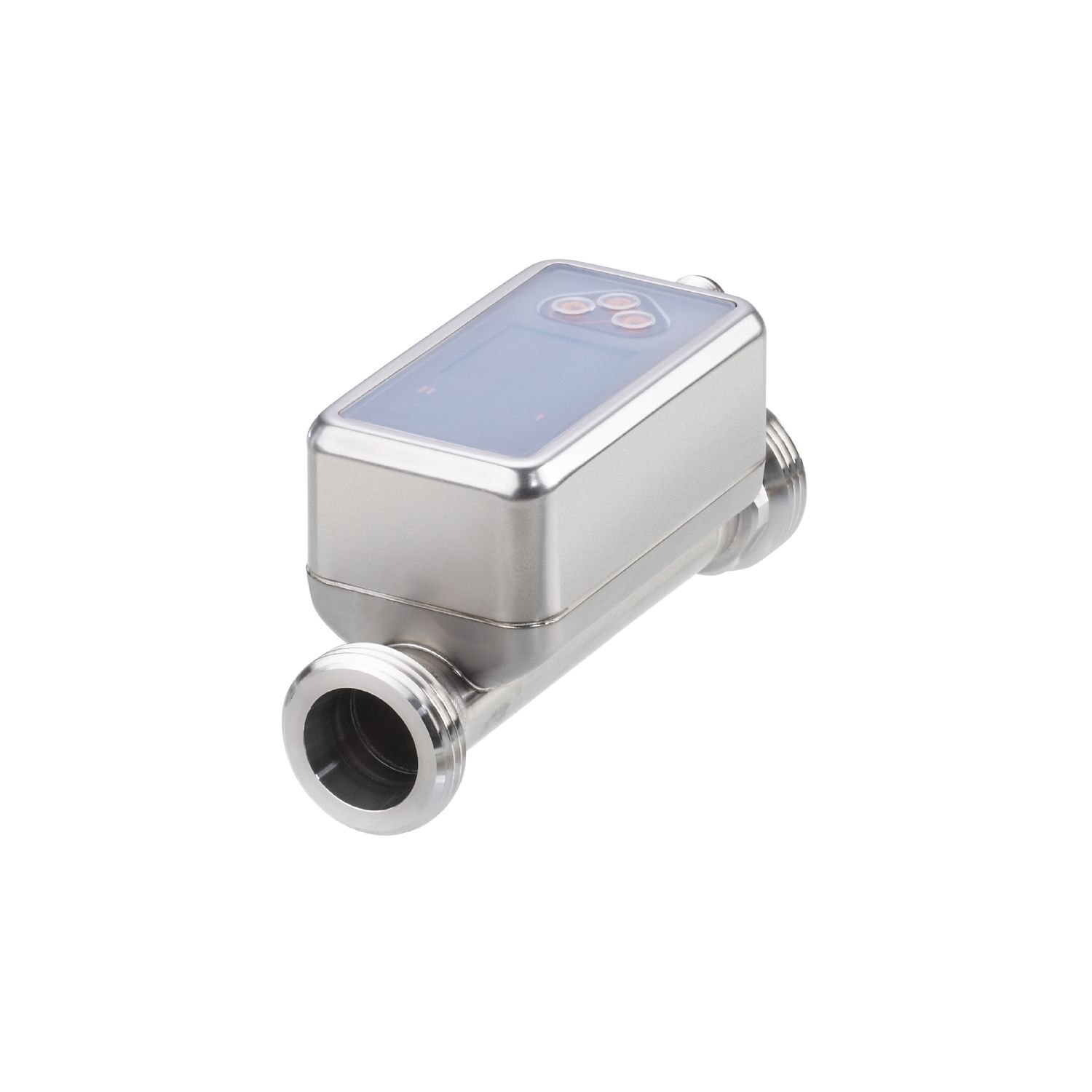

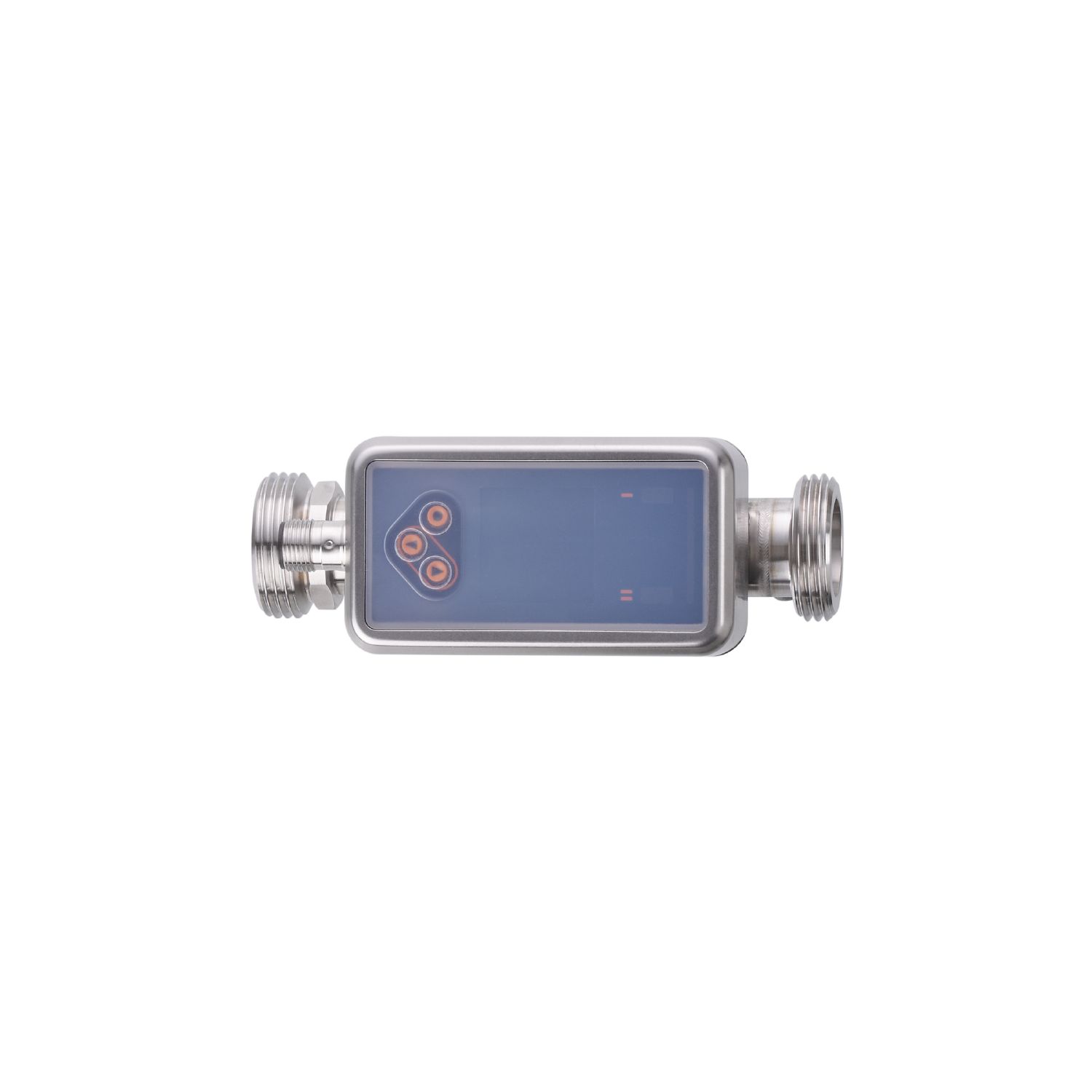

SUR11XFBFRKG/US SU8020
SUR11XFBFRKG/US SU8020基本信息
型号: SUR11XFBFRKG/US
订货号: SU8020
- 超纯水和水的精确流量测量
- 坚固耐用、无部件的不锈钢测量管具有高介质阻力和永久密封性
- 高度精确的在线测量方法消除了不同壁厚和管道材料的影响
- 工作状态LED指示传感器状态，并允许对过程质量得出结论
- 通过按钮进行方便的操作或通过IO链接进行参数化
SUR11XFBFRKG/US SU8020基本属性
SUR11XFBFRKG/US SU8020产品特点
- 测量范围：
- 1...240 l/min 60...14400 l/h 0,051...12,202 m/s 0,06...14,4 m³/h
- 过程连接：
- G 1 DN25 Außengewinde
SUR11XFBFRKG/US SU8020应用领域
- 特殊功能：
- Vergoldete Kontakte
- 媒体：
- Reinstwasser; Wasser; wasserbasierte Medien
- 媒体上的注释：
- wasserbasierte Medien: Für Medien mit >10 % Additiven wird nur die Wiederholgenauigkeit angeboten
- Mediumtemperatur [°C]：
- -20...100
- 最小爆破压力：
- 150 bar 15 MPa
- 耐压性：
- 100 bar 10 MPa
- Vakuumfestigkeit [mbar]：
- -1000
- MAWP bei Applikationen gemäß CRN [bar]：
- 100
SUR11XFBFRKG/US SU8020电气数据
- Betriebsspannung [V]：
- 18...32 DC; (nach SELV/PELV)
- Stromaufnahme [mA]：
- < 75
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- 5
- 测量原理：
- Ultraschall
SUR11XFBFRKG/US SU8020输入
- 输入：
- Zählerreset
SUR11XFBFRKG/US SU8020输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Impulssignal; Analogsignal; IO-Link; Frequenzsignal; Diagnosesignal; Totalisatorschaltsignal
- 电气版本：
- PNP/NPN
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 100
- Schaltfrequenz DC [Hz]：
- 0...10000
- Analogausgang Strom [mA]：
- 4...20
- Max. Bürde [Ω]：
- 500
- 脉冲输出：
- Durchflussmengen-Zähler
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
SUR11XFBFRKG/US SU8020测量/调整范围
- 测量范围：
- 1...240 l/min 60...14400 l/h 0,051...12,202 m/s 0,06...14,4 m³/h
- 显示区域：
- -288...288 l/min -17280...17280 l/h -14,642...14,642 m/s -17,28...17,28 m³/h
- 决议：
- 0,1 l/min 1 l/h 0,001 m/s 0,002 m³/h
- 切换点SP：
- 2,3...240 l/min 139...14400 l/h 0,118...12,202 m/s 0,139...14,4 m³/h
- 折返点rP：
- 1,1...238,8 l/min 64...14325 l/h 0,055...12,139 m/s 0,064...14,325 m³/h
- 模拟起点ASP：
- -240...192 l/min -14400...11522 l/h -12,202...9,763 m/s -14,4...11,522 m³/h
- 模拟终点AEP：
- -192...240 l/min -11522...14400 l/h -9,763...12,202 m/s -11,522...14,4 m³/h
- 低容量抑制LFC：
- 1...12 l/min 60...720 l/h 0,051...0,61 m/s 0,06...0,72 m³/h
- 频率端点FEP：
- 48,1...240 l/min 2889...14400 l/h 2,448...12,202 m/s 2,89...14,4 m³/h
- Frequenz am Endpunkt FRP [Hz]：
- 1...10000
SUR11XFBFRKG/US SU8020准确性、偏差
- Genauigkeit (im Messbereich)：
- ± (1,0 % MW + 0,5 % MEW)
- 重复精度：
- ± 0,2 % MEW
SUR11XFBFRKG/US SU8020响应时间
- Ansprechzeit [s]：
- < 0,25; (dAP = 0, T09)
- Dämpfung Prozesswert dAP [s]：
- 0...5
SUR11XFBFRKG/US SU8020软件，编程
- 诊断功能：
- Durchflussrichtungserkennung; Signalqualität
SUR11XFBFRKG/US SU8020接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1.3
- SDCI标准：
- IEC 61131-9: 2013-07
- 配置文件：
- Identification and Diagnosis (0x4000)
- 需要Masterport类：
- A
- 过程数据模拟：
- 3
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 9,6
- IO-Link Prozessdaten (zyklisch)：
- Funktion
- Bitlänge
- Totalisator 32
- Strömungsüberwachung 32
- Temperaturüberwachung 32
- Status 4
- Ausgang 1 1
- Ausgang 2 1
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 1460
SUR11XFBFRKG/US SU8020环境条件
- Umgebungstemperatur [°C]：
- -20...60
- Lagertemperatur [°C]：
- -25...80
- 保护类型：
- IP 67
SUR11XFBFRKG/US SU8020批准和测试
- EMC：
- DIN 61326-1:2021
- 注册会计师批准：
- Modellnummer 002US
- Genauigkeitsklasse 1,5
- 抗冲击性：
- DIN IEC 68-2-27 20 g (11ms)
- 抗振动性：
- DIN IEC 68-2-6 5 g (10...2000Hz)
- MTTF [Jahre]：
- 160
- UL认证：
- Zulassungsnummer UL I034
- File Nummer UL E174189
- 压力设备指令：
- verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
SUR11XFBFRKG/US SU8020机械数据
- Gewicht [g]：
- 542,95
- 安装方法：
- Einlaufstrecke 5xDN; Auslaufstrecke 1xDN
- 材料：
- Gehäuse: 1.4404 (Edelstahl / 316L); Display: PFA; Dichtung Display: FKM; Anschlussstecker: POKAN
- 与介质接触的材料：
- Messstrecke: 1.4404 (Edelstahl / 316L); Dichtung Prozessanschluss: Centellen Flachdichtung
- 过程连接：
- G 1 DN25 Außengewinde
- 与介质接触的表面的表面质量Ra/Rz：
- 1,25 µm
SUR11XFBFRKG/US SU8020显示器和控件
- 陈列：
- Farb-Display 1,44", 128 x 128 Pixel
- Schaltfunktion 2 x LED, gelb
- Diagnose 1 x LED, 3-farbig
SUR11XFBFRKG/US SU8020配件
- 交货范围：
- Flachdichtung 2, Centellen
- Beipackzettel
SUR11XFBFRKG/US SU8020评论
- 评论：
- MW = Messwert
- MEW = Messbereichsendwert
- Impuls- und Totalisatorsignal stehen nur für einen der beiden Ausgänge zur Verfügung
- Die Genauigkeitsangaben werden über den kompletten Einsatzbereich eingehalten
- 包装单元：
- 1 Stück
SUR11XFBFRKG/US SU8020电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
