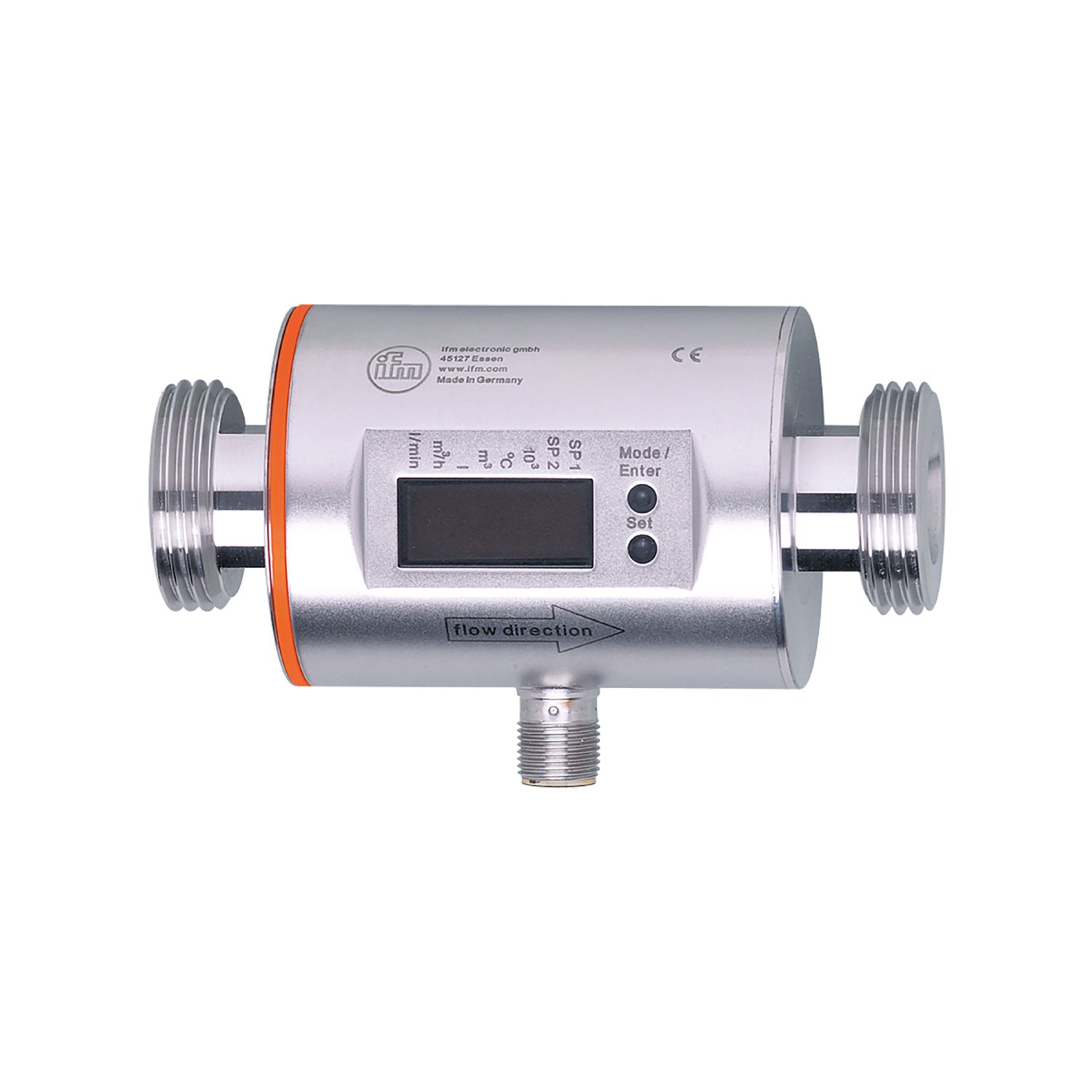

ifmSMR11GGXFRKG/US-100 SM8100 磁感应流量传感器
基本信息
型号: SMR11GGXFRKG/US-100
订货号: SM8100
- 精确测量流量、消耗量和介质温度
- 高精度、再现性和测量动力学
- 具有开关、模拟和脉冲输出
- 易于阅读的4位LED显示屏
- 通过按钮进行方便的操作或通过IO链接进行参数化
基本属性
净重：0.640 KG
产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- 测量范围：
- 0,2...100 l/min 0,01...6 m³/h
- 过程连接：
- Gewindeanschluss G 1 DN25 flachdichtend
应用领域
- 特殊功能：
- Vergoldete Kontakte
- 应用：
- Totalisatorfunktion; für den industriellen Einsatz
- 装配：
- Anschluss an Rohrleitung durch Adapter
- 媒体：
- Leitfähige flüssige Medien; Wasser; wasserbasierte Medien
- 媒体上的注释：
- Leitfähigkeit: ≥ 20 µS/cm
- Viskosität: < 70 mm²/s (40 °C)
- Mediumtemperatur [°C]：
- -10...70
- Druckfestigkeit [bar]：
- 16
- Druckfestigkeit [MPa]：
- 1,6
- MAWP bei Applikationen gemäß CRN [bar]：
- 11,2
电气数据
- Betriebsspannung [V]：
- 18...30 DC; (nach SELV/PELV)
- Stromaufnahme [mA]：
- 95; (24 V)
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- 5
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
输入
- 输入：
- Zählerreset
输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; Impulssignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 200
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20; (skalierbar)
- Max. Bürde [Ω]：
- 500
- Analogausgang Spannung [V]：
- 0...10; (skalierbar)
- Min. Lastwiderstand [Ω]：
- 2000
- 脉冲输出：
- Durchflussmengen-Zähler
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
测量/调整范围
- 测量范围：
- 0,2...100 l/min 0,01...6 m³/h
- 显示区域：
- -120...120 l/min -7,2...7,2 m³/h
- 决议：
- 0,1 l/min 0,005 m³/h
- 切换点SP：
- 0,7...100 l/min 0,04...6 m³/h
- 折返点rP：
- 0,2...99,5 l/min 0,01...5,97 m³/h
- 模拟起点ASP：
- 0...80 l/min 0...4,8 m³/h
- 模拟终点AEP：
- 20...100 l/min 1,2...6 m³/h
- 步长：
- 0,1 l/min 0,005 m³/h
准确性、偏差
- Genauigkeit (im Messbereich)：
- ± (0,8 % MW + 0,5 % MEW)
- 重复精度：
- ± 0,2% MEW
响应时间
- Ansprechzeit [s]：
- 0,15; (dAP = 0, T19)
- Einstellbare Verzögerungszeit dS, dr [s]：
- 0...50
- Dämpfung Prozesswert dAP [s]：
- 0...5
软件，编程
- 参数选项：
- Strömungsüberwachung; Mengenzähler; Vorwahlzähler; Temperaturüberwachung; Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Spannungs-/Impulsausgang; Anlaufüberbrückungszeit; Display abschaltbar; Anzeigeeinheit
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- 配置文件：
- Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 3
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 5
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 575
环境条件
- Umgebungstemperatur [°C]：
- -10...60
- Lagertemperatur [°C]：
- -25...80
- 保护类型：
- IP 67
批准和测试
- EMC：
- DIN EN 60947-5-9
- 注册会计师批准：
- Modellnummer 002MI
- Genauigkeitsklasse -
- maximal zulässiger Fehler ± 1,5 % FS
- Q (min) 0,01 m³/h
- Q (t) -
- Q (max) 6 m³/h
- 抗冲击性：
- DIN IEC 68-2-27 20 g (11 ms)
- 抗振动性：
- DIN IEC 68-2-6 5 g (10...2000 Hz)
- MTTF [Jahre]：
- 145
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
机械数据
- Gewicht [g]：
- 640
- 住房：
- Zylindrisch
- Abmessungen [mm]：
- Ø 54 / L = 110
- 材料：
- 1.4404 (Edelstahl / 316L); PBT-GF20; PC; FKM; TPE
- 与介质接触的材料：
- 1.4404 (Edelstahl / 316L); PEEK; EPDM
- 过程连接：
- Gewindeanschluss G 1 DN25 flachdichtend
显示器和控件
- 陈列：
- Anzeigeeinheit 6 x LED, grün (l/min, m³/h, l, m³, 10³, °C)
- Schaltzustand 2 x LED, gelb
- Messwerte alphanumerische Anzeige, 4-stellig
- Programmierung alphanumerische Anzeige, 4-stellig
评论
- 评论：
- MW = Messwert
- MEW = Messbereichsendwert
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
