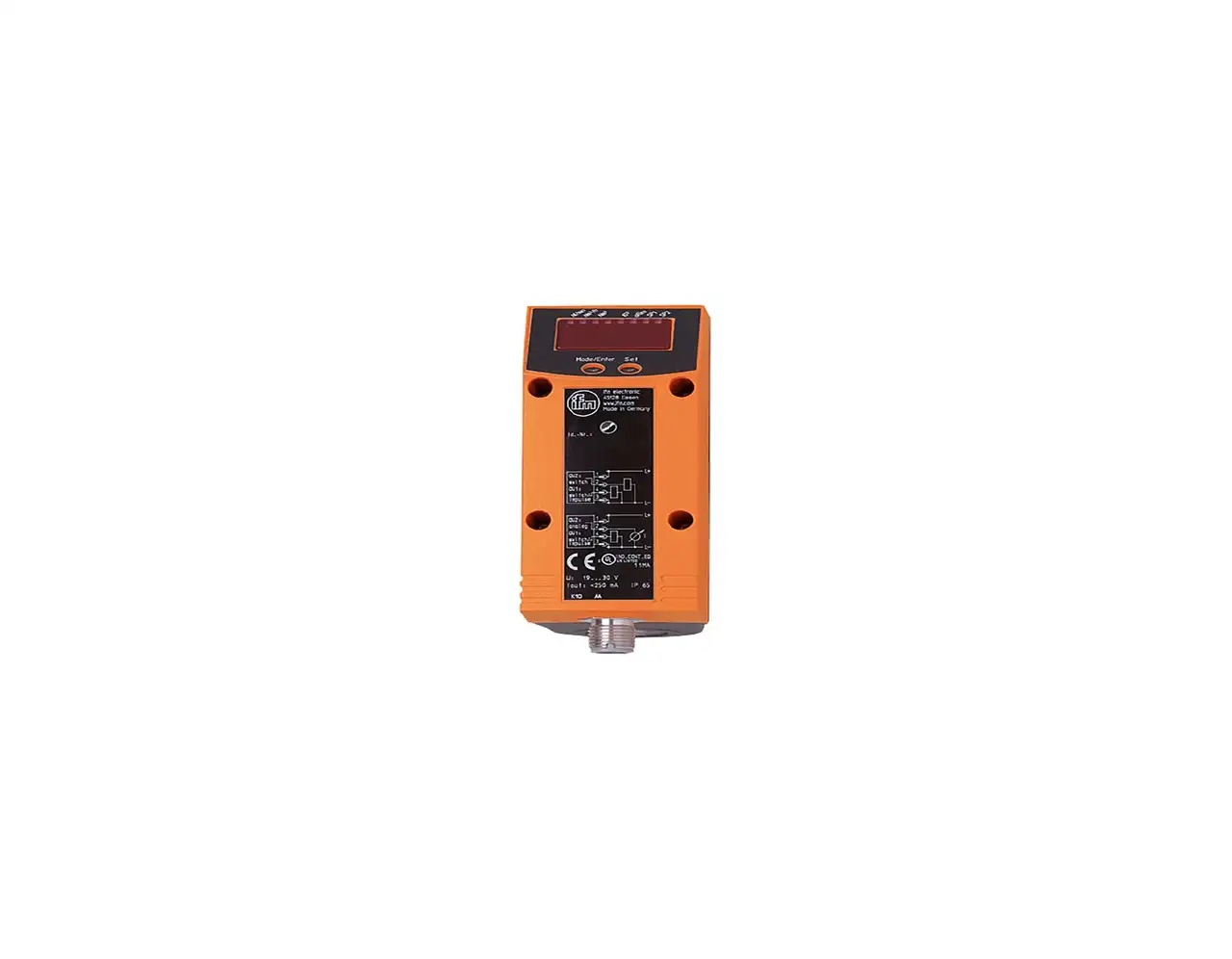

SDR12DGXFPKG/US-100 SD6050
SDR12DGXFPKG/US-100 SD6050基本信息
型号: SDR12DGXFPKG/US-100
订货号: SD6050
- 精确测量流量、消耗量和介质温度
- 高精度、再现性和测量动力学
- 用于检测工作压缩空气
- 具有开关、模拟和脉冲输出
- 易于阅读的4位LED显示屏
- 通过按钮进行方便的操作或通过IO链接进行参数化
SDR12DGXFPKG/US-100 SD6050基本属性
净重：0.579 KG
SDR12DGXFPKG/US-100 SD6050产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- 测量范围：
- 10...1250 l/min 0,3...103,6 m/s 0,2...75 m³/h
- 过程连接：
- Gewindeanschluss G 1/2 DN15
SDR12DGXFPKG/US-100 SD6050应用领域
- 应用：
- für den industriellen Einsatz
- 媒体：
- Betriebsdruckluft
- 介质温度[°C]：
- 0...60
- 抗压强度[bar]：
- 16
- 抗压强度[MPa]：
- 1,6
SDR12DGXFPKG/US-100 SD6050电气数据
- 工作电压[V]：
- 18...30 DC; (nach SELV/PELV)
- 电流消耗[mA]：
- < 110
- 防护等级：
- III
- 极性反接保护：
- ja
- 待机延迟时间[s]：
- 1
SDR12DGXFPKG/US-100 SD6050输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
SDR12DGXFPKG/US-100 SD6050输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; Impulssignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- 最大电压降开关输出DC[V]：
- 2
- 开关输出DC的恒流容量[mA]：
- 250; (je Ausgang)
- 模拟输出数量：
- 1
- 模拟输出电流[mA]：
- 4...20; (skalierbar)
- 最大负荷[OH]：
- 500
- 脉冲输出：
- Verbrauchsmengen-Zähler
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
SDR12DGXFPKG/US-100 SD6050测量/调整范围
- 测量范围：
- 10...1250 l/min 0,3...103,6 m/s 0,2...75 m³/h
- 显示区域：
- 0...1500 l/min 0...124,3 m/s 0...90 m³/h
- 切换点SP：
- 10...1250 l/min 0,8...103,6 m/s 0,6...75 m³/h
- 折返点rP：
- 4...1244 l/min 0,3...103,1 m/s 0,2...74,6 m³/h
- 模拟起点ASP：
- 0...938 l/min 0...77,7 m/s 0...56,3 m³/h
- 模拟终点AEP：
- 312...1250 l/min 25,9...103,6 m/s 18,7...75 m³/h
- 步长：
- 1 l/min 0,1 m/s 0,1 m³/h
SDR12DGXFPKG/US-100 SD6050准确性、偏差
- 再现性[%测量值]：
- ± 1,5
- 精度（在测量范围内）：
- ± (15 % MW + 1,5 % MEW); (maximal erreichbarer Wert für Luftqualität Klasse 344 (DIN 8573-1); bei Verwendung von Rohren der Toleranzklasse T3 / T4; Einlauf- und Auslaufstrecken ohne Kanten- und Durchmessersprünge; Rohrinnenfläche gratfrei)
SDR12DGXFPKG/US-100 SD6050响应时间
- 响应时间[s]：
- 0,1; (dAP = 0)
- 阻尼过程值dAP水平[s]：
- 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
SDR12DGXFPKG/US-100 SD6050软件，编程
- 参数选项：
- Strömungsüberwachung; Mengenzähler; Vorwahlzähler; Temperaturüberwachung; Hysterese / Fenster; Schließer / Öffner; Strom-/Impulsausgang; Display drehbar / abschaltbar; Anzeigeeinheit; Totalisator
SDR12DGXFPKG/US-100 SD6050接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9 CDV
- 配置文件：
- kein Profil
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 3
- 处理数据二进制：
- 2
- 最小工艺循环时间[ms]：
- 4,1
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 262
SDR12DGXFPKG/US-100 SD6050环境条件
- 环境温度°C：
- 0...60
- 储存温度[°C]：
- -20...85
- 最大允许相对湿度[%]：
- 90
- 保护类型：
- IP 65
SDR12DGXFPKG/US-100 SD6050批准和测试
- EMC：
- DIN EN 61000-6-2
- DIN EN 61000-6-3
- 注册会计师批准：
- Modellnummer 004TG
- Genauigkeitsklasse -
- maximal zulässiger Fehler ± 16,5 % FS
- Q (min) 0,2 m³/h
- Q (t) -
- Q (max) 75 m³/h
- 抗振动性：
- DIN EN 68000-2-6 5 g (55...2000 Hz)
- MTTF[年]：
- 227
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
SDR12DGXFPKG/US-100 SD6050机械数据
- 重量[g]：
- 579
- 材料：
- PBT-GF20; NBR; PC; 1.4301 (Edelstahl / 304); PTFE; Messing beschichtet; FKM; Aluminium pulverbeschichtet
- 与介质接触的材料：
- 1.4301 (Edelstahl / 304); FKM; Keramik glaspassiviert; PEEK GF30; Polyester; Aluminium
- 拧紧力矩[Nm]：
- 50
- 过程连接：
- Gewindeanschluss G 1/2 DN15
SDR12DGXFPKG/US-100 SD6050显示器和控件
- 陈列：
- Anzeigeeinheit 5 x LED, grün (Nl/min, Nm³/h, Nm/s, Nm³, °C)
- Funktionsanzeige 1 x LED, grün
- Schaltzustand 2 x LED, gelb
- Messwerte alphanumerische Anzeige, 4-stellig
- Programmierung alphanumerische Anzeige, 4-stellig
SDR12DGXFPKG/US-100 SD6050评论
- 评论：
- MW = Messwert
- MEW = Messbereichsendwert
- Mess-, Anzeige- und Einstellbereiche beziehen sich auf den Normvolumenstrom nach DIN ISO 2533.
- Hinweise zu Installation und Betrieb entnehmen Sie bitte der Bedienungsanleitung.
- 包装单元：
- 1 Stück
SDR12DGXFPKG/US-100 SD6050电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A
