ifm SBY34IF0FRKG SBY234原厂跨境代采

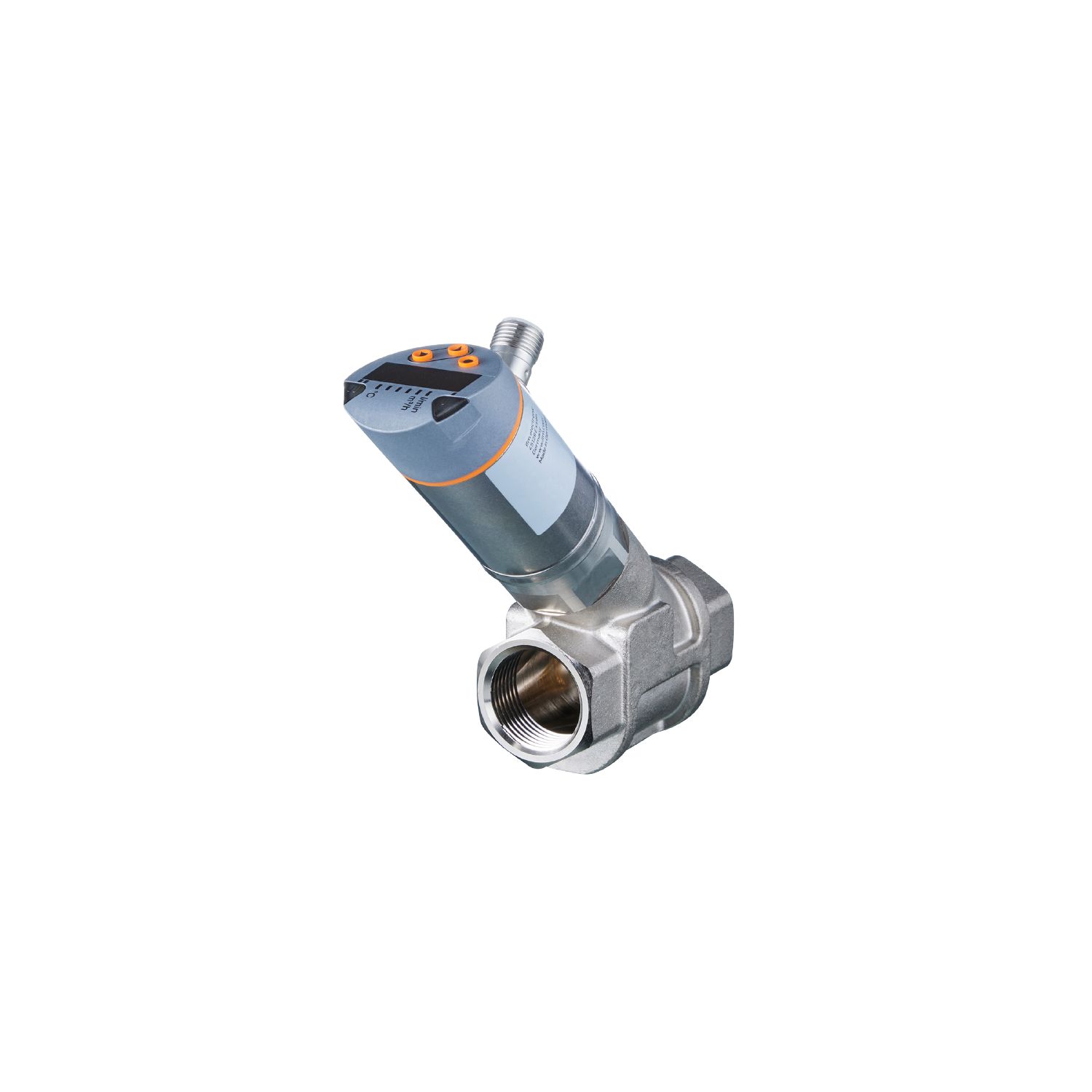

ifm SBY34IF0FRKG SBY234 带止回阀和显示器

ifm
首页品牌中心SBY34IF0FRKG SBY234

SBY34IF0FRKG SBY234

SBY34IF0FRKG SBY234基本信息

型号: SBY34IF0FRKG

订货号: SBY234

  • 精确检测流量和介质温度
  • 由于具有集成的测量曲线，因此适用于水、冷却剂、油和乙二醇溶液
  • 可靠的防回流，响应时间非常快
  • 带开关、模拟或频率输出和IO链路
  • 易于阅读的LED显示屏，带有红绿可互换显示屏
  • 通过按钮进行方便的操作或通过IO链接进行参数化
SBY34IF0FRKG SBY234基本属性
净重：0.684 KG
SBY34IF0FRKG SBY234产品特点
输入和输出数量：
Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
测量范围：
1...50 l/min 0,06...3 m³/h
过程连接：
Gewindeanschluss Rp 3/4 Innengewinde
SBY34IF0FRKG SBY234应用领域
特殊功能：
Vergoldete Kontakte
应用：
für den industriellen Einsatz
媒体：
Flüssige Medien; Wasser; Glykol-Lösungen; Kühlschmiermittel
媒体上的注释：
  • Öl 1 mit Viskosität: 10 mm²/s (40 °C)
  • Öl 2 mit Viskosität: 46 mm²/s (40 °C)
Mediumtemperatur [°C]：
-10...100
Druckfestigkeit [bar]：
40
Druckfestigkeit [MPa]：
4
MAWP bei Applikationen gemäß CRN [bar]：
40
SBY34IF0FRKG SBY234电气数据
Betriebsspannung [V]：
18...30 DC; (nach SELV/PELV)
Stromaufnahme [mA]：
< 50
防护等级：
III
极性反接保护：
ja
Bereitschaftsverzögerungszeit [s]：
< 3
SBY34IF0FRKG SBY234输入/输出
输入和输出数量：
Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
SBY34IF0FRKG SBY234输出
输出总数：
2
输出信号：
Schaltsignal; Analogsignal; Frequenzsignal; IO-Link; (konfigurierbar)
数字输出数量：
2
输出功能：
Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V]：
2
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
150; (je Ausgang 2 x 200 (...60 °C); 2 x 250 (...40 °C))
Schaltspiele (mechanisch)：
10 Millionen
模拟输出数量：
1
Analogausgang Strom [mA]：
4...20
Max. Bürde [Ω]：
500
短路保护：
ja
耐过载：
ja
Frequenz des Ausgangs [Hz]：
0...10000
SBY34IF0FRKG SBY234测量/调整范围
测量范围：
1...50 l/min 0,06...3 m³/h
显示区域：
0...60 l/min 0...3,6 m³/h
决议：
0,5 l/min 0,01 m³/h
切换点SP：
0,5...50 l/min 0,02...3 m³/h
折返点rP：
0...49,5 l/min 0...2,98 m³/h
频率端点FEP：
3,5...50 l/min 0,2...3 m³/h
步长：
0,5 l/min 0,01 m³/h
Frequenz am Endpunkt FRP [Hz]：
10...10000
测量动力学：
1:50
SBY34IF0FRKG SBY234准确性、偏差
Genauigkeit (im Messbereich)：
± (4 % MW + 1 % MEW); (Q > 1 l/min; Medium- und Umgebungstemperatur: +22 °C ± 4K)
重复精度：
± 1 % MEW
SBY34IF0FRKG SBY234响应时间
Ansprechzeit [s]：
0,01
Dämpfung Prozesswert dAP [s]：
0...5
Dämpfung Analogausgang dAA [s]：
0...5
SBY34IF0FRKG SBY234软件，编程
参数选项：
Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Frequenzausgang; Medienauswahl; Dämpfung Schalt-/Analogausgang; Display drehbar / abschaltbar; Standard-Maßeinheit; Farbe Prozesswert
SBY34IF0FRKG SBY234接口
通信接口：
IO-Link
变速器类型：
COM2 (38,4 kBaud)
IO链路修订：
1.1
SDCI标准：
IEC 61131-9 CDV
配置文件：
Smart Sensor: Process Data Variable; Device Identification
SIO模式：
ja
需要Masterport类：
A
过程数据模拟：
2
处理数据二进制：
2
Min. Prozesszykluszeit [ms]：
5
支持的设备ID：
  • Betriebsart
  • DeviceID
  • default 562
SBY34IF0FRKG SBY234环境条件
Umgebungstemperatur [°C]：
0...60
环境温度注意事项：
  • Mediumtemperatur < 80 °C
  • Mediumtemperatur < 100 °C: 0...40 °C
Lagertemperatur [°C]：
-15...80
保护类型：
IP 65; IP 67
SBY34IF0FRKG SBY234批准和测试
EMC：
  • DIN EN 61000-6-2
  • DIN EN 61000-6-3
抗冲击性：
DIN EN 60068-2-27 20 g (11 ms)
抗振动性：
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [Jahre]：
145
UL认证：
Zulassungsnummer UL I005
压力设备指令：
Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
SBY34IF0FRKG SBY234机械数据
Gewicht [g]：
684
材料：
1.4404 (Edelstahl / 316L); PBT+PC-GF30; PBT-GF20; PC; Messing chemisch vernickelt
与介质接触的材料：
1.4401 (Edelstahl / 316); 1.4404 (Edelstahl / 316L); Messing (2.0371); Messing chemisch vernickelt; PPS; O-Ring: FKM
过程连接：
Gewindeanschluss Rp 3/4 Innengewinde
SBY34IF0FRKG SBY234显示器和控件
陈列：
  • Anzeigeeinheit 3 x LED, grün
  • Schaltzustand 2 x LED, gelb
  • Messwerte alphanumerische Anzeige, rot / grün 4-stellig
  • Programmierung alphanumerische Anzeige, 4-stellig
SBY34IF0FRKG SBY234评论
评论：
  • Empfehlung: 200-Mikrometer-Filtrierung verwenden.
  • Alle Angaben gelten für Wasser (20 °C).
  • MW = Messwert
  • MEW = Messbereichsendwert
笔记：
Beachten Sie das geänderte Gehäusedesign!
包装单元：
1 Stück
SBY34IF0FRKG SBY234电气连接
联系：
Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
