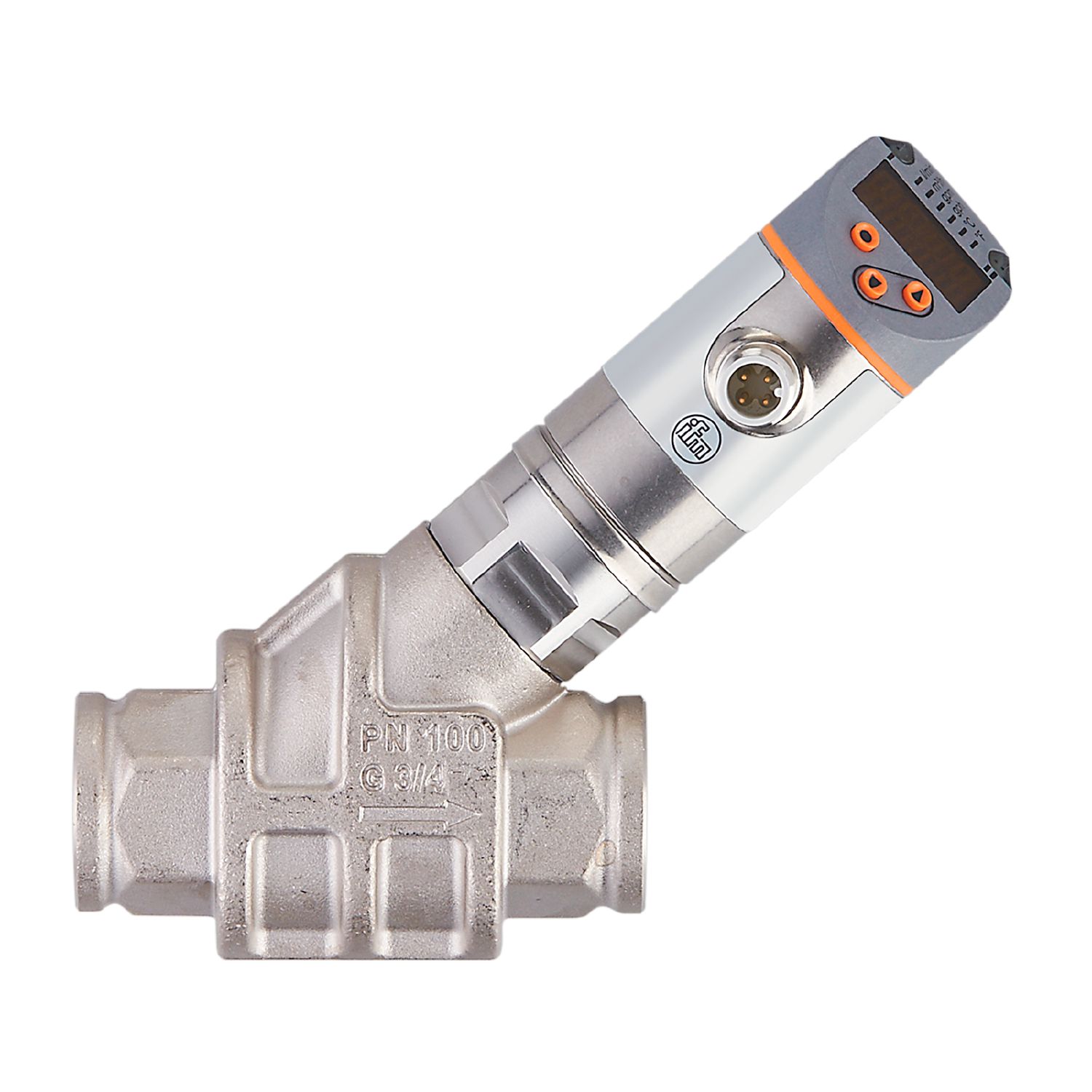

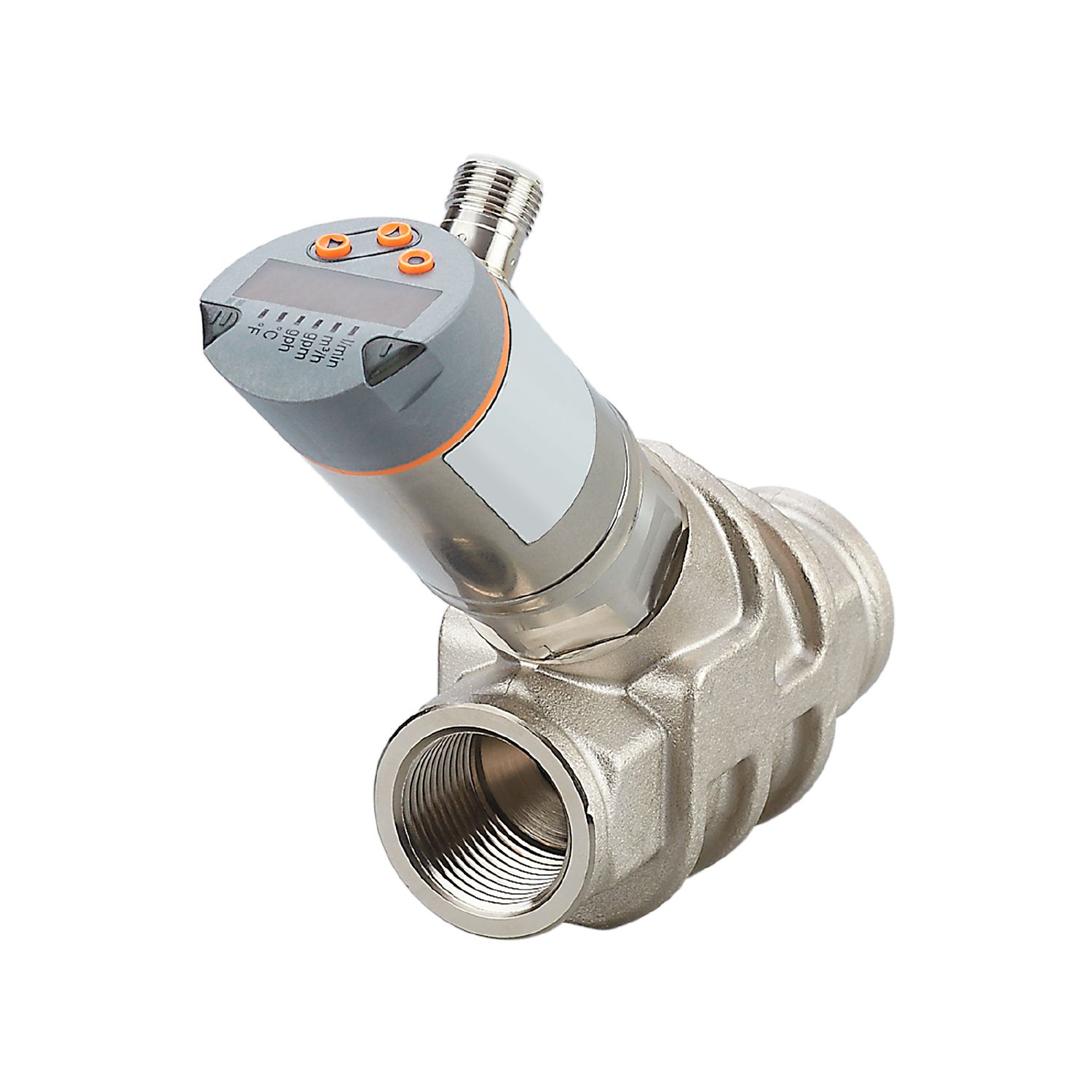

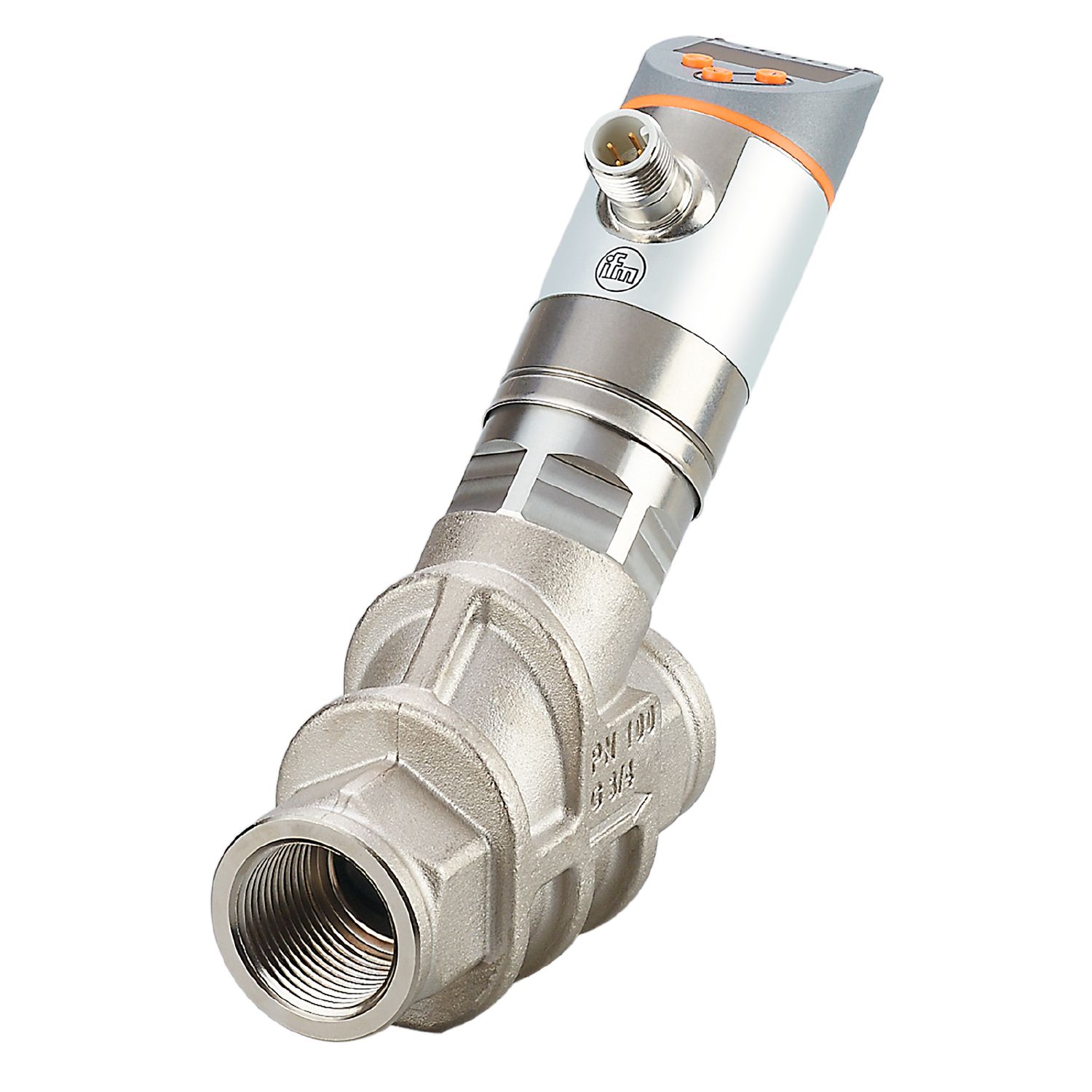

SBG34KL0FRKG SB0301
SBG34KL0FRKG SB0301基本信息
型号: SBG34KL0FRKG
订货号: SB0301
- 无因快速流动或温度变化而造成的损伤
- 高测量动态减少变化
- 无需进出路线
- 特定的油平衡提供了最佳的测量结果
- 通过按钮进行方便的操作或通过IO链接进行参数化
SBG34KL0FRKG SB0301基本属性
净重：0.994 KG
SBG34KL0FRKG SB0301产品特点
- 测量范围：
- 0,3...15 l/min 0,018...0,9 m³/h 4,8...237,8 gph 0,08...3,965 gpm
- 过程连接：
- Gewindeanschluss G 3/4 Innengewinde
SBG34KL0FRKG SB0301应用领域
- 特殊功能：
- Vergoldete Kontakte
- 媒体：
- Flüssige Medien; Öle (Viskosität 5 mm²/s bei 40 °C)
- Mediumtemperatur [°C]：
- -10...100
- Druckfestigkeit [bar]：
- 100
- Druckfestigkeit [MPa]：
- 10
- 抗压强度注意事项：
- bei Mediumtemperatur >70°C: 80 bar / 8 MPa
SBG34KL0FRKG SB0301电气数据
- Betriebsspannung [V]：
- 18...30 DC; (nach SELV/PELV)
- Stromaufnahme [mA]：
- < 50
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- < 3
SBG34KL0FRKG SB0301输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; Frequenzsignal; IO-Link
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2
- Strombelastbarkeit je Ausgang [mA]：
- 150; (200: ...60 °C; Umgebungstemperatur; 250: ...40 °C; Umgebungstemperatur)
- Analogausgang Strom [mA]：
- 4...20
- Max. Bürde [Ω]：
- 500
- 短路保护：
- ja
- 耐过载：
- ja
- Frequenz des Ausgangs [Hz]：
- 0...10000
SBG34KL0FRKG SB0301测量/调整范围
- 测量范围：
- 0,3...15 l/min 0,018...0,9 m³/h 4,8...237,8 gph 0,08...3,965 gpm
- 显示区域：
- 0...18 l/min 0...1,08 m³/h 0...285,4 gph 0...4,755 gpm
- 决议：
- 0,01 l/min 0,001 m³/h 0,1 gph 0,001 gpm
- 切换点SP：
- 0,1...15 l/min 0,006...0,9 m³/h 1,6...237,8 gph 0,025...3,965 gpm
- 折返点rP：
- 0...14,9 l/min 0...0,894 m³/h 0...236,2 gph 0...3,935 gpm
- 频率端点FEP：
- 1...15 l/min 0,06...0,9 m³/h 15,8...237,8 gph 0,265...3,965 gpm
- 步长：
- 0,01 l/min 0,001 m³/h 0,2 gph 0,005 gpm
- Frequenz am Endpunkt FRP [Hz]：
- 10...10000
- Schrittweite [Hz]：
- 10
- 测量动力学：
- 1:50
SBG34KL0FRKG SB0301准确性、偏差
- Genauigkeit (im Messbereich)：
- ± 5 % MEW; (Q > 1 l/min; 20...70 °C Mediumtemperatur)
- 重复精度：
- ± 1 % MEW
SBG34KL0FRKG SB0301响应时间
- Ansprechzeit [s]：
- 0,01
- Dämpfung Prozesswert dAP [s]：
- 0...5
- Schrittweite [s]：
- 0,1
- Dämpfung Analogausgang dAA [s]：
- 0...5
- Schrittweite [s]：
- 0,1
SBG34KL0FRKG SB0301软件，编程
- 参数选项：
- Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Frequenzausgang; Dämpfung Schalt-/Analogausgang; Display drehbar / abschaltbar; Standard-Maßeinheit; Farbe Prozesswert; Kalibrierfaktor
SBG34KL0FRKG SB0301接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9 CDV
- 配置文件：
- Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 2
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 3,2
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 1048
SBG34KL0FRKG SB0301环境条件
- Umgebungstemperatur [°C]：
- 0...60
- 环境温度注意事项：
- Mediumtemperatur < 80 °C
- Mediumtemperatur < 100 °C: 0...40 °C
- Lagertemperatur [°C]：
- -15...80
- 保护类型：
- IP 65; IP 67
SBG34KL0FRKG SB0301批准和测试
- EMC：
- DIN EN 61000-6-2
- DIN EN 61000-6-3
- 抗冲击性：
- DIN EN 60068-2-27 20 g (11 ms)
- 抗振动性：
- DIN EN 60068-2-6 5 g (10...2000 Hz)
- MTTF [Jahre]：
- 145
- 压力设备指令：
- Gute Ingenieurpraxis
SBG34KL0FRKG SB0301机械数据
- Gewicht [g]：
- 994
- 材料：
- 1.4404 (Edelstahl / 316L); PBT+PC-GF30; PBT-GF20; PC; Messing chemisch vernickelt
- 与介质接触的材料：
- 1.4401 (Edelstahl / 316); 1.4404 (Edelstahl / 316L); Messing (2.0371); Messing chemisch vernickelt; PPS; O-Ring: FKM
- 过程连接：
- Gewindeanschluss G 3/4 Innengewinde
- 机械切换循环：
- 10 Millionen
SBG34KL0FRKG SB0301显示器和控件
- 陈列：
- Anzeigeeinheit 6 x LED, grün
- Schaltzustand 2 x LED, gelb
- Messwerte alphanumerische Anzeige, rot / grün Wechselanzeige 4-stellig
- Programmierung alphanumerische Anzeige, 4-stellig
SBG34KL0FRKG SB0301评论
- 评论：
- Empfehlung: 200-Mikrometer-Filtrierung verwenden.
- Alle Angaben gelten für Öl mit folgender Nennviskosität: 5 mm²/s, 40 °C
- MW = Messwert
- MEW = Messbereichsendwert
- 包装单元：
- 1 Stück
SBG34KL0FRKG SB0301电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
