德国ifm

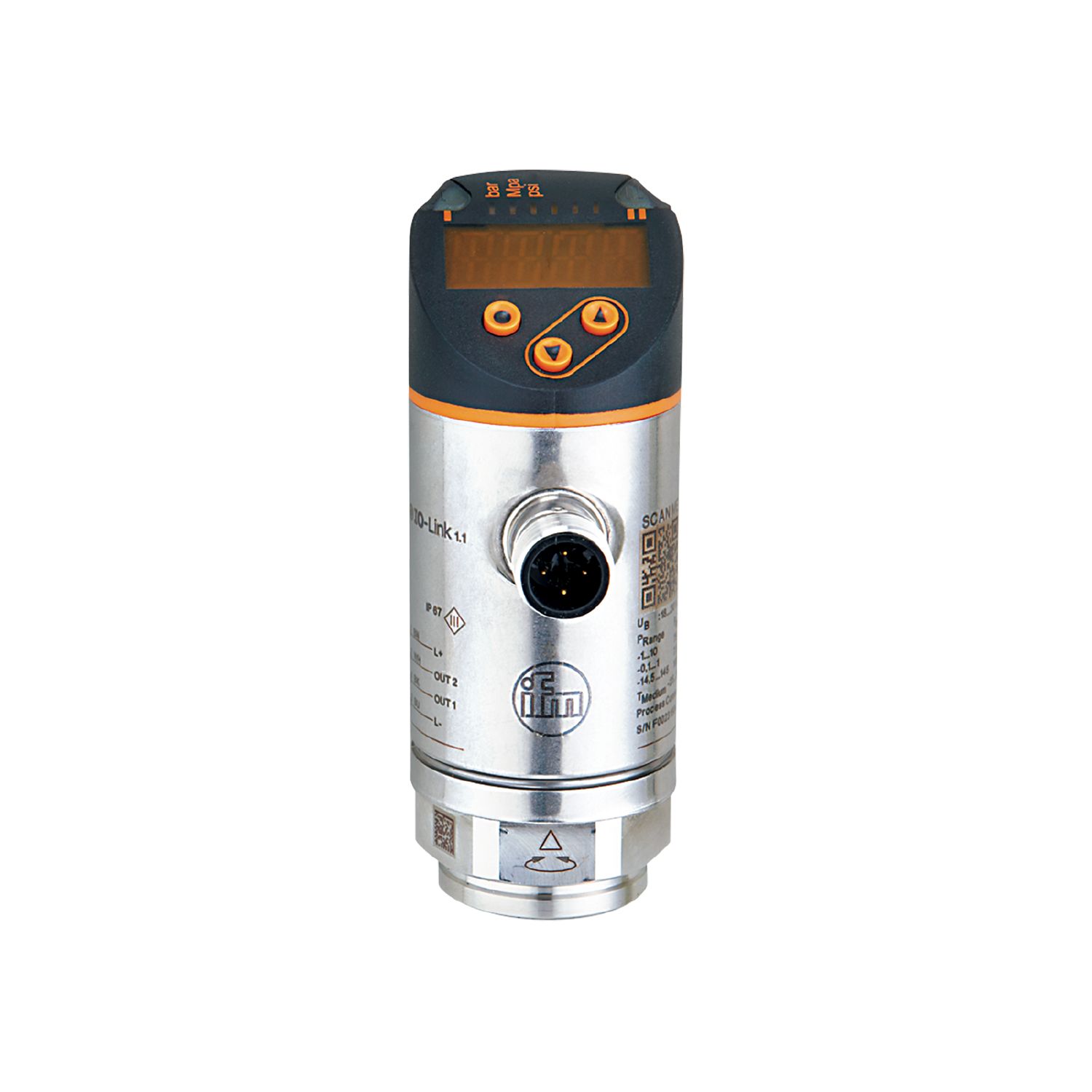

ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器
型号: PN-025-RER14-MFRKG/US/ /V
订货号: PN3093
参考面价： 413.40 EUR
- 带IO链路和模拟输出的可编程开关输出
- 红-绿交替显示，清晰标记良好区域
- 由于工艺连接的可旋转性，实现了最佳对准
- 由于具有高过载电阻，因此具有长期稳定性
- 坚固耐用的设计，适用于恶劣的工业环境
- 通过按钮进行方便的操作或通过IO链接进行参数化
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 基本属性
净重：0.235 KG
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
- 测量范围：
- 0...25 bar 0...362 psi 0...2,5 MPa
- 过程连接：
- Gewindeanschluss G 1/4 Innengewinde M6 I
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 应用领域
- 特殊功能：
- Vergoldete Kontakte
- 测量元件：
- keramisch-kapazitive Druckmesszelle
- 应用：
- für den industriellen Einsatz
- 媒体：
- Flüssige und gasförmige Medien
- Mediumtemperatur [°C]：
- -25...80
- 最小爆破压力：
- 350 bar 5075 psi 35 MPa
- 耐压性：
- 150 bar 2175 psi 15 MPa
- Vakuumfestigkeit [mbar]：
- -1000
- 打印类型：
- Relativdruck
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 电气数据
- Betriebsspannung [V]：
- 18...30 DC; (nach SELV/PELV)
- Stromaufnahme [mA]：
- < 35
- Min. Isolationswiderstand [MΩ]：
- 100; (500 V DC)
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- 0,3
- 看门狗集成：
- ja
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP
- 数字输出数量：
- 1
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 150; (200 (...60 °C) 250 (...40 °C))
- Schaltfrequenz DC [Hz]：
- < 170
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20
- Max. Bürde [Ω]：
- 500
- Analogausgang Spannung [V]：
- 0...10
- Min. Lastwiderstand [Ω]：
- 2000
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 测量/调整范围
- 测量范围：
- 0...25 bar 0...362 psi 0...2,5 MPa
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 准确性、偏差
- Schaltpunktgenauigkeit [% der Spanne]：
- < ± 0,5
- Wiederholgenauigkeit [% der Spanne]：
- < ± 0,1; (bei Temperaturschwankungen < 10 K)
- Kennlinienabweichung [% der Spanne]：
- < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
- Hystereseabweichung [% der Spanne]：
- < ± 0,25
- Langzeitstabilität [% der Spanne]：
- < ± 0,05; (pro 6 Monate)
- Temperaturkoeffizient Nullpunkt [% der Spanne / 10 K]：
- < ± 0,2; (-0...80 °C)
- Temperaturkoeffizient Spanne [% der Spanne / 10 K]：
- < ± 0,2; (-0...80 °C)
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 响应时间
- Ansprechzeit [ms]：
- < 3
- Einstellbare Verzögerungszeit dS, dr [s]：
- 0...50
- Dämpfung Prozesswert dAP [s]：
- 0...4
- Dämpfung Analogausgang dAA [s]：
- 0...4
- Max. Anstiegszeit Analogausgang [ms]：
- 3
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 软件，编程
- 参数选项：
- Hysterese / Fenster; Schließer / Öffner; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 1
- 处理数据二进制：
- 1
- 支持的设备ID：
- Betriebsart
- DeviceID
- Factory setting / CMPT = 2 430
- Status_B High Resolution / CMPT = 3 609
- 笔记：
- Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads"
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 环境条件
- Umgebungstemperatur [°C]：
- -25...80
- Lagertemperatur [°C]：
- -40...100
- 保护类型：
- IP 65; IP 67
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 批准和测试
- EMC：
- DIN EN 61000-6-2
- DIN EN 61000-6-3
- 抗冲击性：
- DIN EN 60068-2-27 50 g (11 ms)
- 抗振动性：
- DIN EN 60068-2-6 20 g (10...2000 Hz)
- MTTF [Jahre]：
- 226
- UL认证：
- Zulassungsnummer UL J004
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 机械数据
- Gewicht [g]：
- 235
- 材料：
- 1.4404 (Edelstahl / 316L) 1.4404 (Edelstahl / 316L); PBT+PC-GF30; PBT-GF20; PC
- 与介质接触的材料：
- 1.4404 (Edelstahl / 316L); Al2O3 (Keramik); FKM
- 最小压力循环：
- 100 Millionen
- Anzugsdrehmoment [Nm]：
- 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
- 过程连接：
- Gewindeanschluss G 1/4 Innengewinde M6 I
- 节气门元件存在：
- nein (nachrüstbar)
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 显示器和控件
- 陈列：
- Anzeigeeinheit 3 x LED, grün (bar, psi, MPa)
- Schaltzustand 1 x LED, gelb
- Messwerte alphanumerische Anzeige, rot / grün 4-stellig
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 评论
- 包装单元：
- 1 Stück
ifm PN-025-RER14-MFRKG/US/ /V PN3093 带显示器的压力传感器 电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
