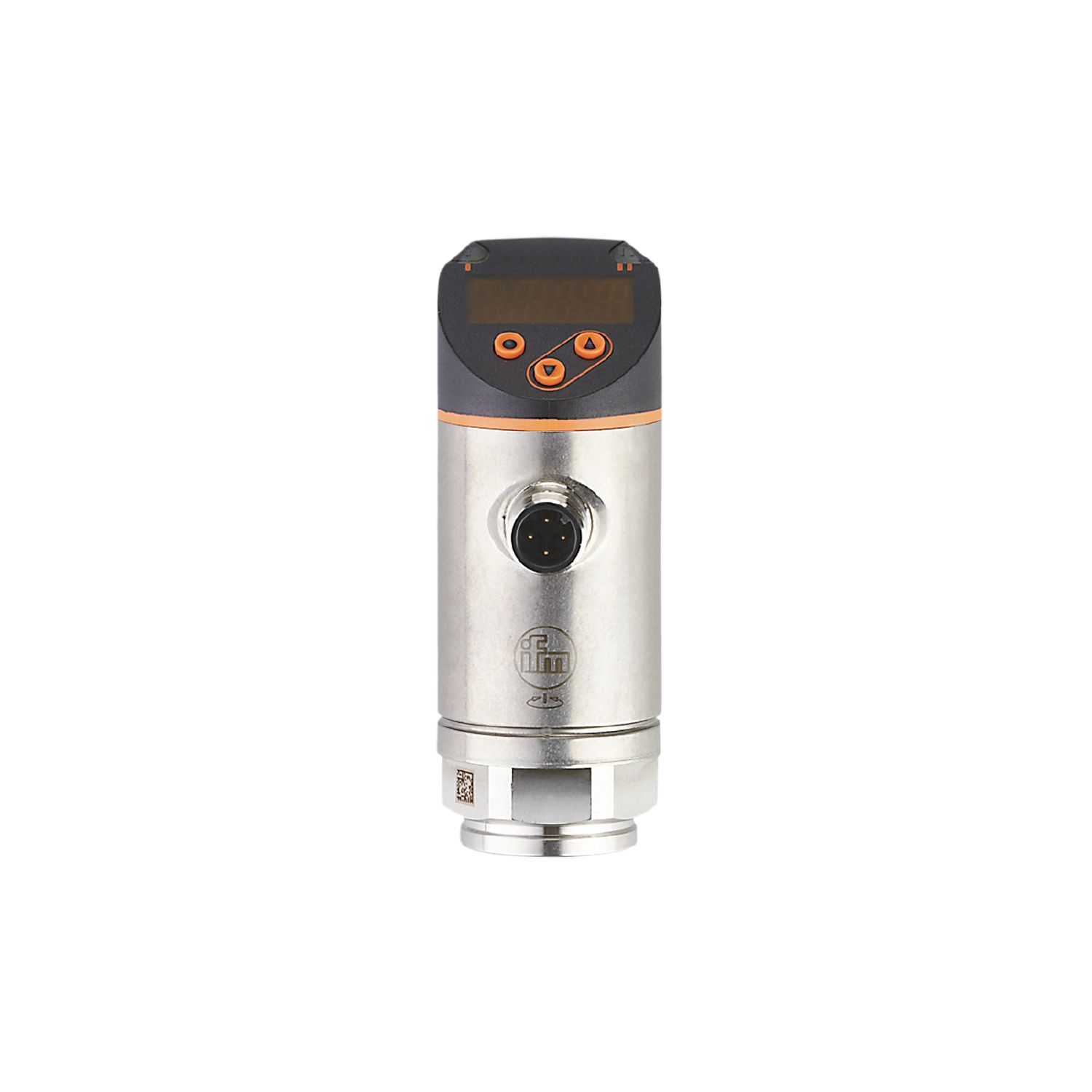

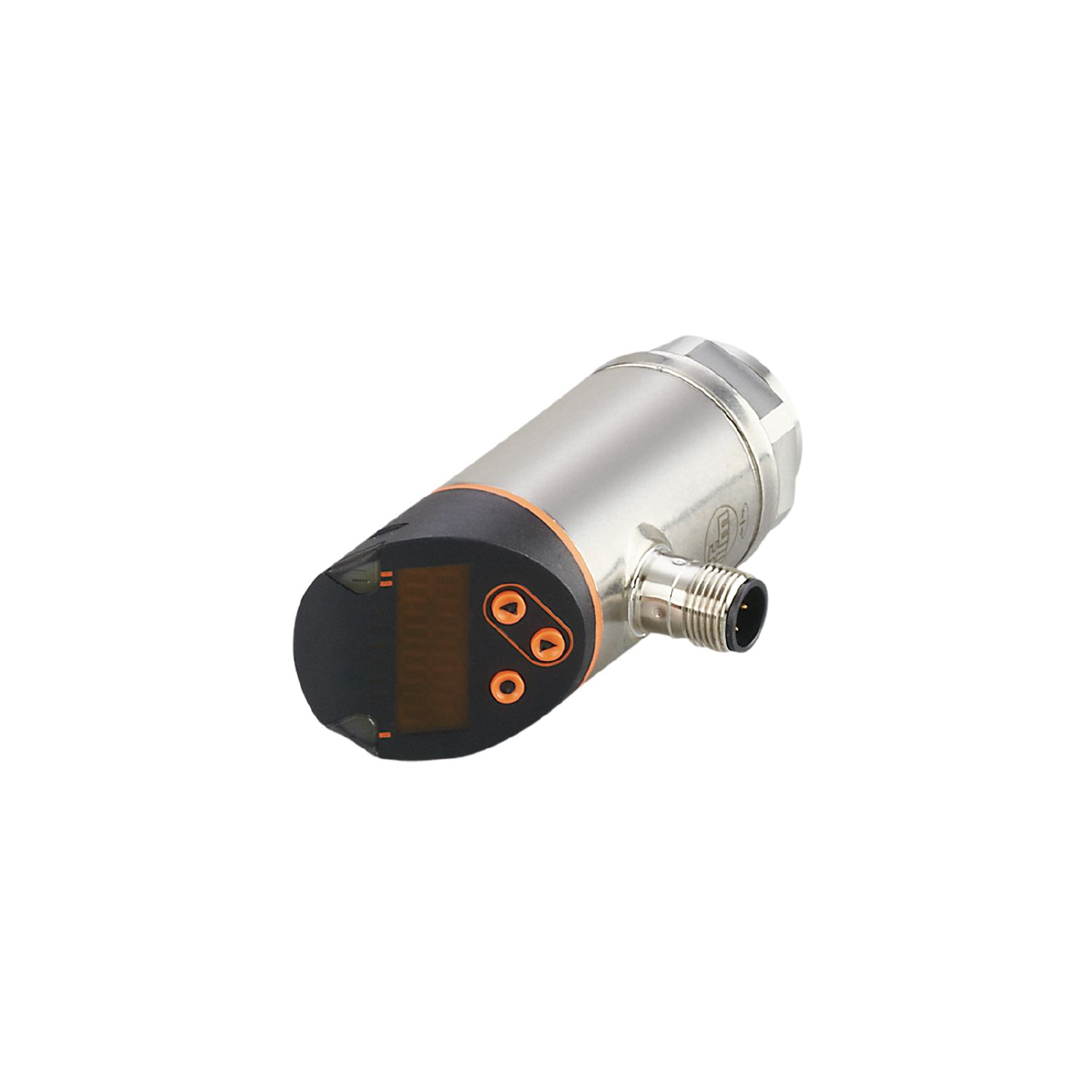

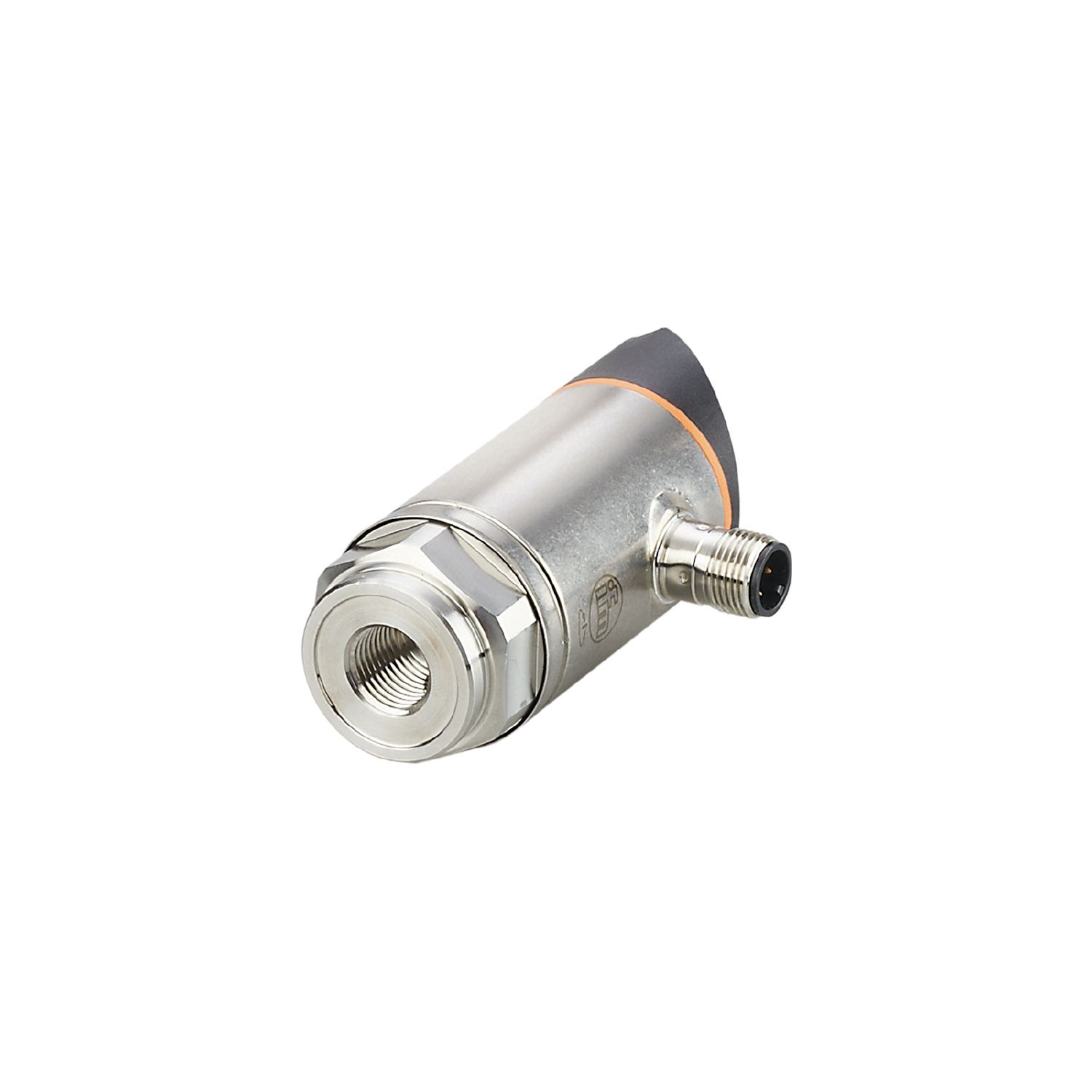

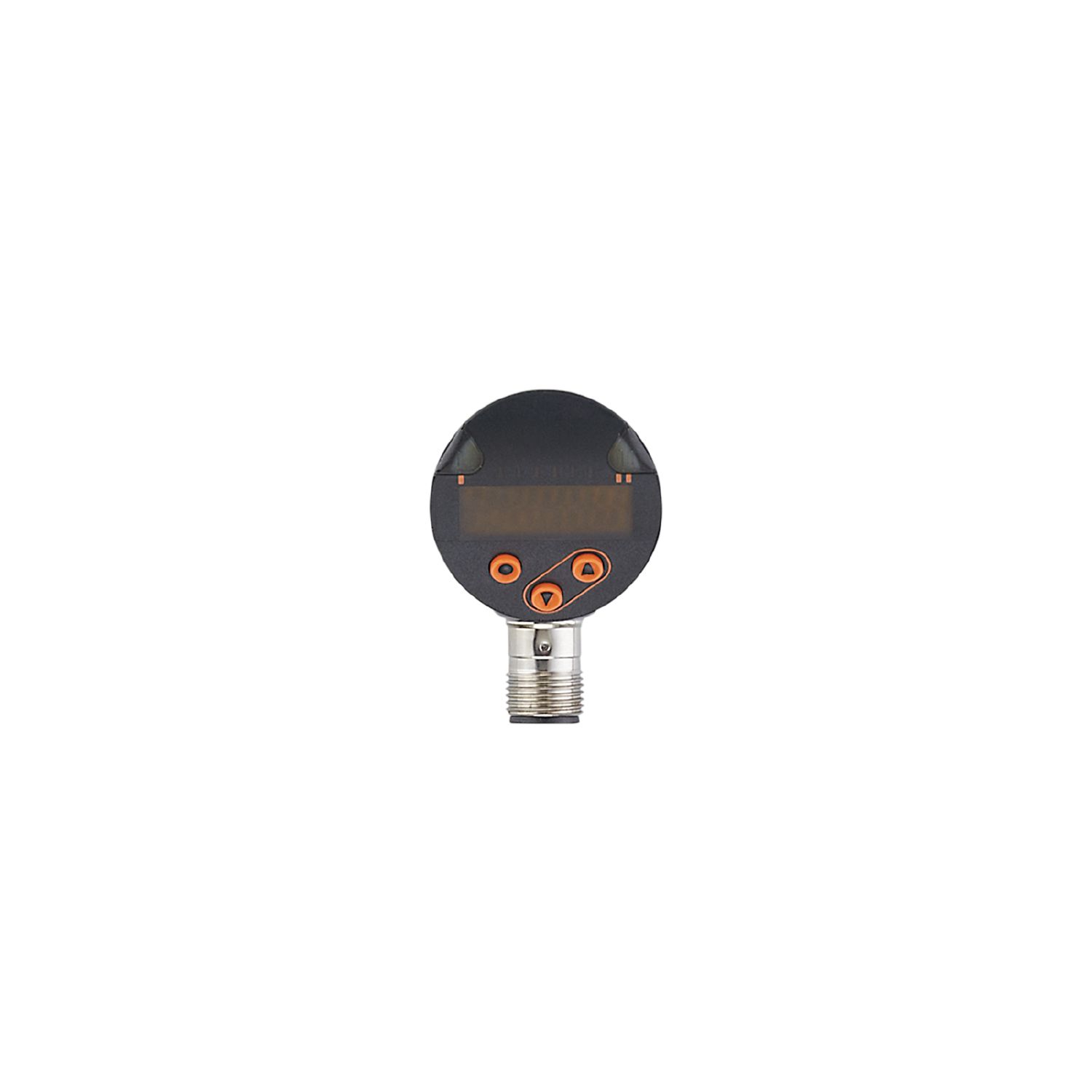

PN-010-RER14-MFRKG/US/ /V PY2094
基本信息
型号: PN-010-RER14-MFRKG/US/ /V
订货号: PY2094
- 两个开关输出，一个可编程为IO链路，一个为模拟输出
- 红-绿交替显示，清晰标记良好区域
- 由于工艺连接的可旋转性，实现了最佳对准
- 由于具有高过载电阻，因此具有长期稳定性
- 坚固耐用的设计，适用于恶劣的工业环境
- 通过按钮进行方便的操作或通过IO链接进行参数化
基本属性
净重：0.239 KG
产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- 测量范围：
- -1...10 bar -14,6...145 psi -100...1000 kPa -0,1...1 MPa
- 过程连接：
- Gewindeanschluss G 1/4 Innengewinde
应用领域
- 特殊功能：
- Vergoldete Kontakte
- 测量元件：
- keramisch-kapazitive Druckmesszelle
- 应用：
- für den industriellen Einsatz
- 媒体：
- Flüssige und gasförmige Medien
- Mediumtemperatur [°C]：
- -25...80
- 最小爆破压力：
- 150 bar 2175 psi 15 MPa
- 耐压性：
- 75 bar 1087 psi 7,5 MPa
- Vakuumfestigkeit [mbar]：
- -1000
- 打印类型：
- Relativdruck
电气数据
- Betriebsspannung [V]：
- 18...30 DC; (nach SELV/PELV)
- Stromaufnahme [mA]：
- < 35
- Min. Isolationswiderstand [MΩ]：
- 100; (500 V DC)
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- 0,3
- 看门狗集成：
- ja
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 250
- Schaltfrequenz DC [Hz]：
- < 500
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20; (skalierbar 1:5)
- Max. Bürde [Ω]：
- 500
- Analogausgang Spannung [V]：
- 0...10; (skalierbar 1:5)
- Min. Lastwiderstand [Ω]：
- 2000
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
测量/调整范围
- 测量范围：
- -1...10 bar -14,6...145 psi -100...1000 kPa -0,1...1 MPa
- 切换点SP：
- -0,96...10 bar -14...145 psi -0,096...1 MPa
- 折返点rP：
- -0,98...9,98 bar -14,2...144,8 psi -0,098...0,998 MPa
- 模拟起点：
- -1...8 bar -14,6...116 psi -0,1...0,8 MPa
- 模拟端点：
- 1...10 bar 14,6...145 psi 0,1...1 MPa
- 步骤为：
- 0,02 bar 0,2 psi 0,002 MPa
准确性、偏差
- Schaltpunktgenauigkeit [% der Spanne]：
- < ± 0,4; (Turn down 1:1)
- Wiederholgenauigkeit [% der Spanne]：
- < ± 0,1; (bei Temperaturschwankungen < 10 K; Turn down 1:1)
- Kennlinienabweichung [% der Spanne]：
- < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
- Hystereseabweichung [% der Spanne]：
- < ± 0,1; (Turn down 1:1)
- Langzeitstabilität [% der Spanne]：
- < ± 0,05; (Turn down 1:1; pro 6 Monate)
- Temperaturkoeffizient Nullpunkt [% der Spanne / 10 K]：
- 0,5; (-25...80 °C)
- Temperaturkoeffizient Spanne [% der Spanne / 10 K]：
- 0,2; (-25...80 °C)
响应时间
- Ansprechzeit [ms]：
- < 1,5
- Einstellbare Verzögerungszeit dS, dr [s]：
- 0...50
- Dämpfung Prozesswert dAP [s]：
- 0...4
- Dämpfung Analogausgang dAA [s]：
- 0...4
- Max. Anstiegszeit Analogausgang [ms]：
- 3
软件，编程
- 参数选项：
- Hysterese / Fenster; Schließer / Öffner; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- 配置文件：
- Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 1
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 2,3
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 859
环境条件
- Umgebungstemperatur [°C]：
- -25...80
- Lagertemperatur [°C]：
- -40...100
- 保护类型：
- IP 65; IP 67
批准和测试
- EMC：
- DIN EN 61000-6-2
- DIN EN 61000-6-3
- 抗冲击性：
- DIN EN 60068-2-27 50 g (11 ms)
- 抗振动性：
- DIN EN 60068-2-6 20 g (10...2000 Hz)
- UL认证：
- Zulassungsnummer UL J012
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
机械数据
- Gewicht [g]：
- 239
- 材料：
- 1.4404 (Edelstahl / 316L); PBT+PC-GF30; PBT-GF20; PC
- 与介质接触的材料：
- 1.4404 (Edelstahl / 316L); Al2O3 (Keramik); FKM
- 最小压力循环：
- 100 Millionen
- Anzugsdrehmoment [Nm]：
- 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
- 过程连接：
- Gewindeanschluss G 1/4 Innengewinde
- 节气门元件存在：
- nein (nachrüstbar)
显示器和控件
- 陈列：
- Anzeigeeinheit 3 x LED, grün (bar, psi, MPa)
- Schaltzustand 2 x LED, gelb
- Messwerte alphanumerische Anzeige, rot / grün 4-stellig
评论
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
