首页品牌中心PN-010-REG14-MFRKG/US/ /V PN3594 带显示器的压力传感器

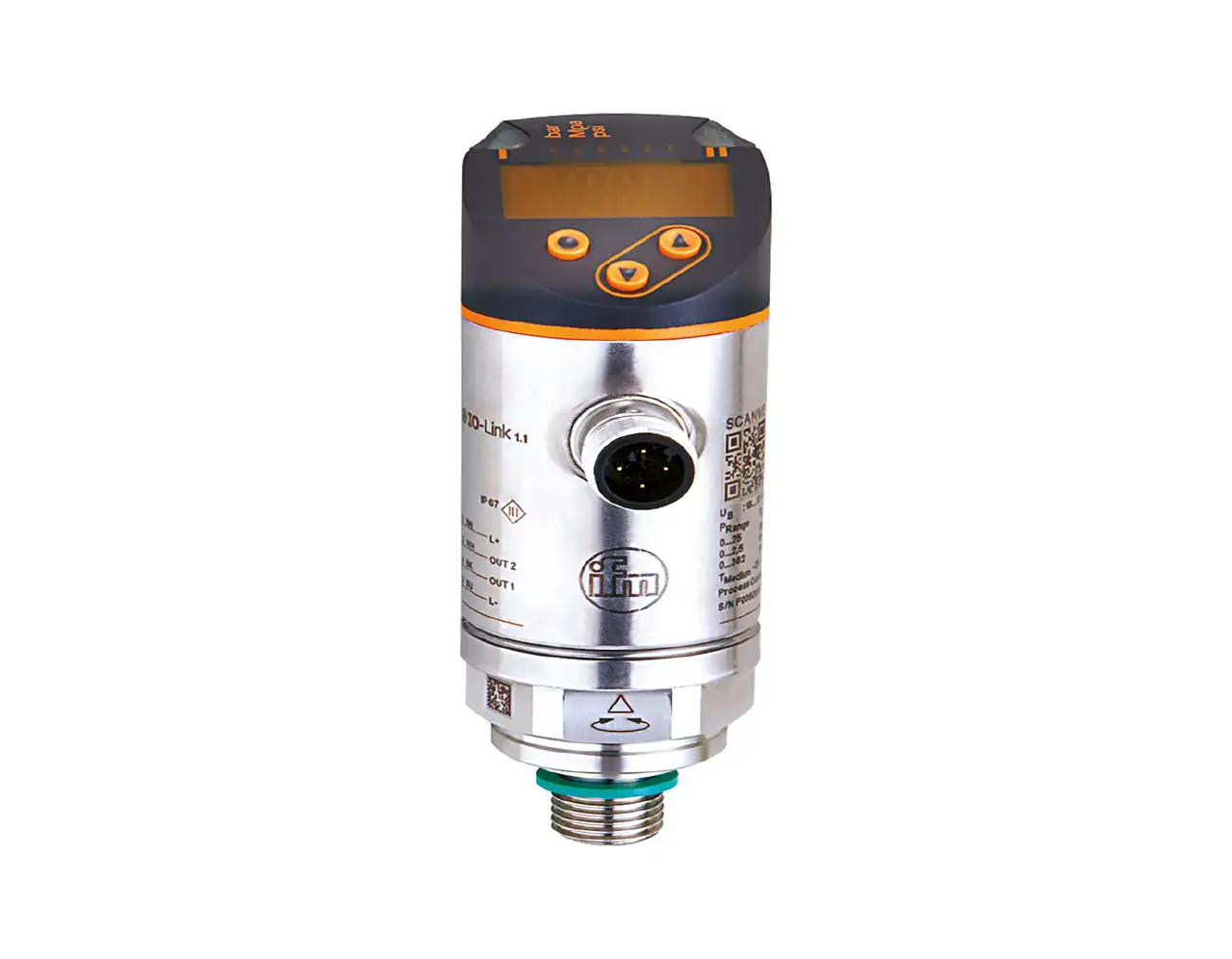

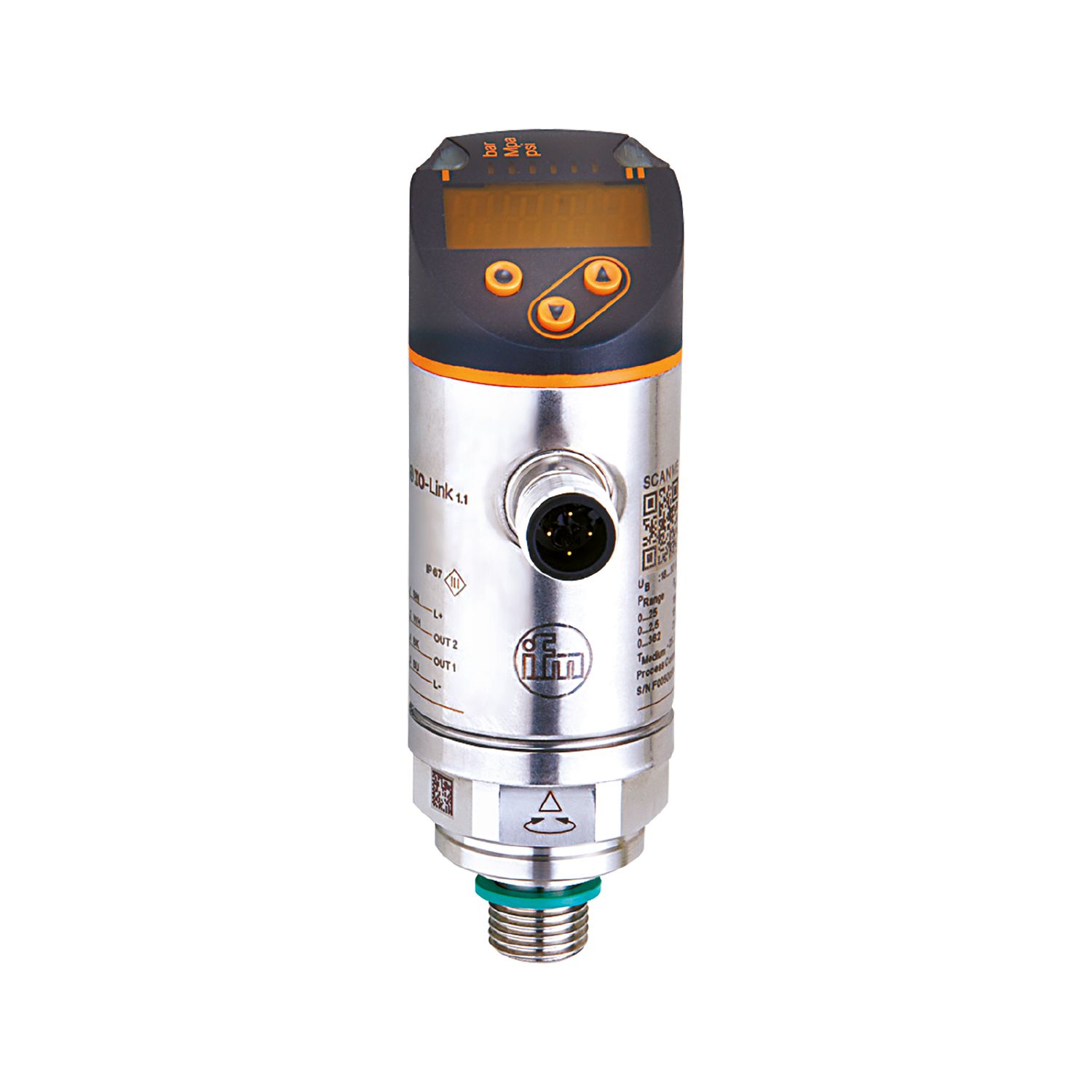

ifmPN-010-REG14-MFRKG/US/ /V PN3594 带显示器的压力传感器

基本信息

型号: PN-010-REG14-MFRKG/US/ /V

订货号: PN3594

参考面价： 417.50 EUR

  • 带IO链路和模拟输出的可编程开关输出
  • 红-绿交替显示，清晰标记良好区域
  • 由于工艺连接的可旋转性，实现了最佳对准
  • 由于具有高过载电阻，因此具有长期稳定性
  • 坚固耐用的设计，适用于恶劣的工业环境
  • 通过按钮进行方便的操作或通过IO链接进行参数化
基本属性
产品特点
输入和输出数量：
Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
测量范围：
-1...10 bar -14,5...145 psi -100...1000 kPa -0,1...1 MPa
过程连接：
Gewindeanschluss G 1/4 Außengewinde (DIN EN ISO 1179-2); Innengewinde:M5
应用领域
特殊功能：
Vergoldete Kontakte
测量元件：
keramisch-kapazitive Druckmesszelle
媒体：
Flüssige und gasförmige Medien
Mediumtemperatur [°C]：
-25...80
最小爆破压力：
150 bar 2175 psi 15 MPa
耐压性：
75 bar 1087 psi 7,5 MPa
Vakuumfestigkeit [mbar]：
-1000
打印类型：
Relativdruck; Vakuum
电气数据
Betriebsspannung [V]：
18...30 DC; (nach SELV/PELV)
Stromaufnahme [mA]：
< 35
Min. Isolationswiderstand [MΩ]：
100; (500 V DC)
防护等级：
III
极性反接保护：
ja
Bereitschaftsverzögerungszeit [s]：
0,3
看门狗集成：
ja
输入/输出
输入和输出数量：
Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
输出
输出总数：
2
输出信号：
Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
电气版本：
PNP
数字输出数量：
1
输出功能：
Schließer / Öffner; (parametrierbar)
Max. Spannungsabfall Schaltausgang DC [V]：
2,5
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
150; (200 (...60 °C) 250 (...40 °C))
Schaltfrequenz DC [Hz]：
< 170
模拟输出数量：
1
Analogausgang Strom [mA]：
4...20; (0 bar = 4 mA; 10 bar = 20 mA)
Max. Bürde [Ω]：
500
Analogausgang Spannung [V]：
0...10; (0 bar = 0 V; 10 bar = 10 V)
Min. Lastwiderstand [Ω]：
2000
短路保护：
ja
短路保护版本：
getaktet
耐过载：
ja
测量/调整范围
测量范围：
-1...10 bar -14,5...145 psi -100...1000 kPa -0,1...1 MPa
准确性、偏差
Schaltpunktgenauigkeit [% der Spanne]：
< ± 0,5
Wiederholgenauigkeit [% der Spanne]：
< ± 0,1; (bei Temperaturschwankungen < 10 K)
Kennlinienabweichung [% der Spanne]：
< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
Hystereseabweichung [% der Spanne]：
< ± 0,25
Langzeitstabilität [% der Spanne]：
< ± 0,05; (pro 6 Monate)
Temperaturkoeffizient Nullpunkt [% der Spanne / 10 K]：
< ± 0,2; (-0...80 °C)
Temperaturkoeffizient Spanne [% der Spanne / 10 K]：
< ± 0,2; (-0...80 °C)
响应时间
Ansprechzeit [ms]：
< 3
Einstellbare Verzögerungszeit dS, dr [s]：
0...50
Dämpfung Prozesswert dAP [s]：
0...4
Dämpfung Analogausgang dAA [s]：
0...4
Max. Anstiegszeit Analogausgang [ms]：
3
软件，编程
参数选项：
Hysterese / Fenster; Schließer / Öffner; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang
接口
通信接口：
IO-Link
变速器类型：
COM2 (38,4 kBaud)
IO链路修订：
1.1
SDCI标准：
IEC 61131-9
SIO模式：
ja
需要Masterport类：
A
过程数据模拟：
1
处理数据二进制：
1
支持的设备ID：
  • Betriebsart
  • DeviceID
  • Factory setting / CMPT = 2 431
  • Status_B High Resolution / CMPT = 3 615
笔记：
Weitere Informationen entnehmen Sie der IODD-PDF-Datei unter "Downloads"
环境条件
Umgebungstemperatur [°C]：
-25...80
Lagertemperatur [°C]：
-40...100
保护类型：
IP 65; IP 67
批准和测试
EMC：
  • DIN EN 61000-6-2
  • DIN EN 61000-6-3
抗冲击性：
DIN EN 60068-2-27 50 g (11 ms)
抗振动性：
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [Jahre]：
226
UL认证：
Zulassungsnummer UL J004
压力设备指令：
Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
机械数据
Gewicht [g]：
242,15
材料：
1.4404 (Edelstahl / 316L); PBT+PC-GF30; PBT-GF20; PC
与介质接触的材料：
1.4404 (Edelstahl / 316L); Al2O3 (Keramik); FKM
最小压力循环：
100 Millionen
Anzugsdrehmoment [Nm]：
25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
过程连接：
Gewindeanschluss G 1/4 Außengewinde (DIN EN ISO 1179-2); Innengewinde:M5
密封工艺连接：
FKM (DIN EN ISO 1179-2)
节气门元件存在：
nein (nachrüstbar)
显示器和控件
陈列：
  • Anzeigeeinheit 3 x LED, grün (bar, psi, MPa)
  • Schaltzustand 1 x LED, gelb
  • Messwerte alphanumerische Anzeige, rot / grün 4-stellig
评论
包装单元：
1 Stück
电气连接
联系：
Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
