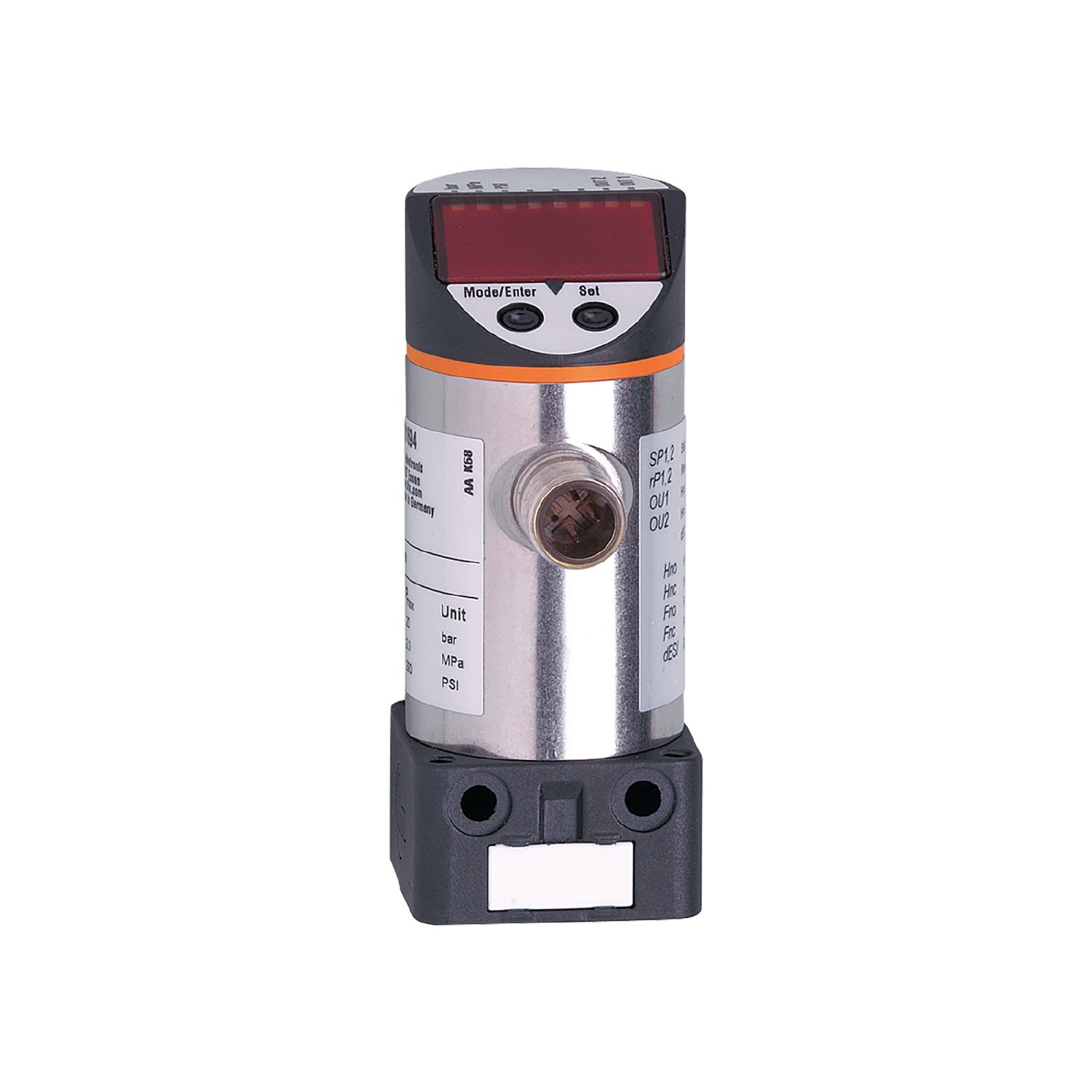

PN-001BRBR18-QFRKG/US/ /V PN7809
PN-001BRBR18-QFRKG/US/ /V PN7809基本信息
型号: PN-001BRBR18-QFRKG/US/ /V
订货号: PN7809
- 两个开关输出，其中一个可编程为诊断输出
- 用于气动应用
- 易于阅读的4位LED显示屏
- 无需第二个连接的压力传感器的差压测量
- 可选择的国家/地区特定打印单位
PN-001BRBR18-QFRKG/US/ /V PN7809基本属性
净重：0.173 KG
PN-001BRBR18-QFRKG/US/ /V PN7809产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2
- 测量范围：
- -1...1 bar -1000...1000 mbar -14,5...14,5 psi -100...100 kPa
- 过程连接：
- Gewindeanschluss G 1/8 Innengewinde
PN-001BRBR18-QFRKG/US/ /V PN7809应用领域
- 特殊功能：
- Vergoldete Kontakte
- 应用：
- für den industriellen Einsatz
- 媒体：
- Druckluft
- 有条件地可用于：
- andere Medien auf Anfrage
- 介质温度[°C]：
- 0...60
- 最小爆破压力：
- 30000 mbar 435 psi 3000 kPa
- 耐压性：
- 20000 mbar 290 psi 2000 kPa
- 打印类型：
- Relativdruck; Vakuum
PN-001BRBR18-QFRKG/US/ /V PN7809电气数据
- 工作电压[V]：
- 18...36 DC; (nach SELV/PELV)
- 电流消耗[mA]：
- < 50
- 最小绝缘电阻[MΩ]：
- 100; (500 V DC)
- 防护等级：
- III
- 极性反接保护：
- ja
- 浪涌保护：
- ja; (< 40 V)
- 待机延迟时间[s]：
- 0,3
- 看门狗集成：
- ja
PN-001BRBR18-QFRKG/US/ /V PN7809输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2
PN-001BRBR18-QFRKG/US/ /V PN7809输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- 最大电压降开关输出DC[V]：
- 2
- 开关输出DC的恒流容量[mA]：
- 250
- 开关频率DC[Hz]：
- < 170
- 短路保护：
- ja
- 短路保护版本：
- getaktet
PN-001BRBR18-QFRKG/US/ /V PN7809测量/调整范围
- 测量范围：
- -1...1 bar -1000...1000 mbar -14,5...14,5 psi -100...100 kPa
- 切换点SP：
- -975...1000 mbar -14,1...14,5 psi -97,5...100 kPa
- 折返点rP：
- -980...995 mbar 14,2...14,4 psi -98...99,5 kPa
- 步骤为：
- 5 mbar 0,1 psi 0,5 kPa
- 出厂设置：
- SP1 = -500 mbar rP1 = -540 mbar
- SP2 = 500 mbar rP2 = 460 mbar
PN-001BRBR18-QFRKG/US/ /V PN7809准确性、偏差
- 切换点精度[%量程]：
- < ± 0,5
- 重复性[%跨度]：
- < ± 0,1; (bei Temperaturschwankungen < 10 K)
- 特征偏差[%跨度]：
- < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
- 滞后偏差[%跨度]：
- < ± 0,25
- 长期稳定性[%范围]：
- < ± 0,05; (pro 6 Monate)
- 零温度系数[%跨度，10 K]：
- 0,2; (0...60 °C)
- 温度系数跨度[%跨度10 K]：
- 0,2; (0...60 °C)
PN-001BRBR18-QFRKG/US/ /V PN7809响应时间
- 可调延迟时间dS，dr[s]：
- 0; 0,2...50
PN-001BRBR18-QFRKG/US/ /V PN7809软件，编程
- 参数选项：
- Hysterese / Fenster; Schließer / Öffner; Diagnosefunktion; Schaltlogik; Anzug-/Abfallverzögerung; Dämpfung; Anzeigeeinheit
PN-001BRBR18-QFRKG/US/ /V PN7809环境条件
- 环境温度°C：
- -25...85
- 储存温度[°C]：
- -25...85
- 保护类型：
- IP 67
PN-001BRBR18-QFRKG/US/ /V PN7809批准和测试
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 10 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-5 Surge 0,5/1 kV
- EN 61000-4-6 HF leitungsgebunden 10 V
- 抗冲击性：
- DIN IEC 68-2-27 50 g (11 ms)
- 抗振动性：
- DIN IEC 68-2-6 20 g (10...2000 Hz)
- MTTF[年]：
- 284
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
PN-001BRBR18-QFRKG/US/ /V PN7809机械数据
- 重量[g]：
- 173
- 材料：
- 1.4301 (Edelstahl / 304); PPS; PC; PBT; PEI; FKM
- 与介质接触的材料：
- 1.4567 (Edelstahl / 304Cu); Messing; FKM; PPS; Silizium (beschichtet)
- 最小压力循环：
- 50 Millionen
- 过程连接：
- Gewindeanschluss G 1/8 Innengewinde
PN-001BRBR18-QFRKG/US/ /V PN7809显示器和控件
- 陈列：
- Anzeigeeinheit 3 x LED, grün
- Schaltzustand 2 x LED, gelb
- Funktionsanzeige alphanumerische Anzeige, 4-stellig
- Messwerte alphanumerische Anzeige, 4-stellig
PN-001BRBR18-QFRKG/US/ /V PN7809配件
- 配件可选：
- Befestigungsset für Hutschiene: TH 35-7,5 / EN60715, E37340
- Adapter: R1/8 - R1/8, E37350
- Gewindeverlängerung: 1/8", E30075
- Steckanschluss für Normschlauch: Ø 6 mm, E30076
- Steckanschluss für Normschlauch: Ø 8 mm, E30077
PN-001BRBR18-QFRKG/US/ /V PN7809评论
- 包装单元：
- 1 Stück
PN-001BRBR18-QFRKG/US/ /V PN7809电气连接
- ：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
