PI-,10BREA01-MFRKG/US/ /P PI2789
PI-,10BREA01-MFRKG/US/ /P PI2789基本信息

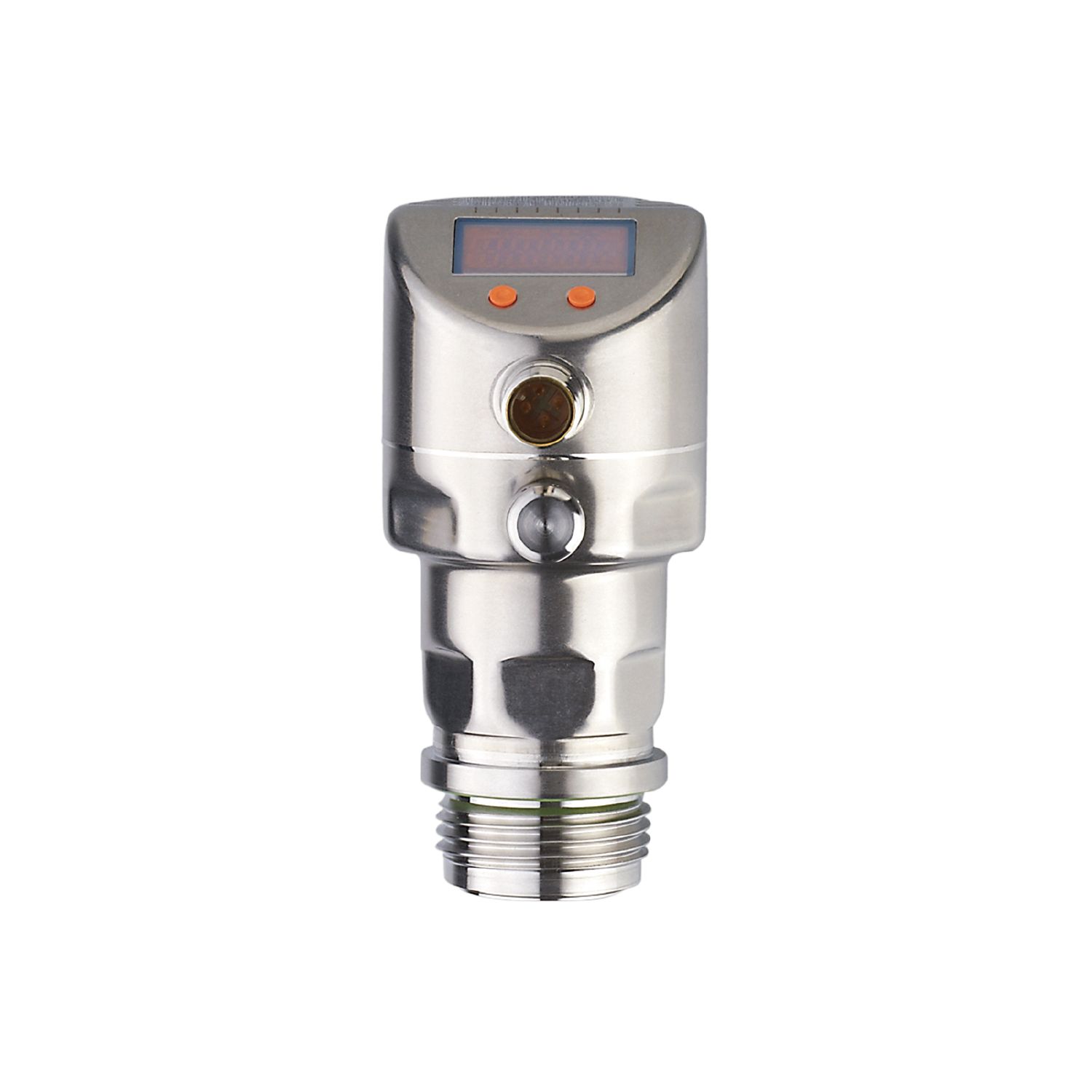

型号: PI-,10BREA01-MFRKG/US/ /P
订货号: PI2789
- 用于食品和饮料行业的坚固不锈钢外壳
- 卫生、正面齐平设计
- 耐使用侵蚀性清洁剂进行高压清洁
- 耐高温和高度保护
- 可编程模拟和开关输出
- 通过按钮进行方便的操作或通过IO链接进行参数化
PI-,10BREA01-MFRKG/US/ /P PI2789基本属性
PI-,10BREA01-MFRKG/US/ /P PI2789产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- 测量范围：
- -0,005...0,1 bar -5...100 mbar -2...40,16 inH2O -0,5...10 kPa
- 过程连接：
- Gewindeanschluss G 1 Außengewinde Aseptoflex Vario
PI-,10BREA01-MFRKG/US/ /P PI2789应用领域
- 特殊功能：
- Vergoldete Kontakte
- 应用：
- Frontbündig für die Lebensmittel- und Getränkeindustrie
- 媒体：
- Pastöse und feststoffhaltige Medien; Flüssige und gasförmige Medien
- Mediumtemperatur [°C]：
- -25...125; (145 max. 1h)
- 最小爆破压力：
- 30000 mbar 12044 inH2O 3000 kPa
- 耐压性：
- 4000 mbar 1606 inH2O 400 kPa
- Vakuumfestigkeit [mbar]：
- -1000
- 打印类型：
- Relativdruck
- 无死区：
- ja
- MAWP bei Applikationen gemäß CRN [bar]：
- 4
PI-,10BREA01-MFRKG/US/ /P PI2789电气数据
- Min. Isolationswiderstand [MΩ]：
- 100; (500 V DC)
- 防护等级：
- III
- 极性反接保护：
- ja
- 测量原理：
- hydrostatisch
- 看门狗集成：
- ja
PI-,10BREA01-MFRKG/US/ /P PI2789输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
PI-,10BREA01-MFRKG/US/ /P PI2789输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20, invertierbar; (skalierbar)
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
PI-,10BREA01-MFRKG/US/ /P PI2789测量/调整范围
- 测量范围：
- -0,005...0,1 bar -5...100 mbar -2...40,16 inH2O -0,5...10 kPa
- 切换点SP：
- -4,8...100 mbar -1,92...40,16 inH2O -0,48...10 kPa
- 折返点rP：
- -5...99,8 mbar -2...40,08 inH2O -0,5...9,98 kPa
- 模拟起点：
- -5...75 mbar -2...30,12 inH2O -0,5...7,5 kPa
- 模拟端点：
- 20...100 mbar 8,04...40,16 inH2O 2...10 kPa
- 步骤为：
- 0,1 mbar 0,04 inH2O 0,01 kPa
- 出厂设置：
- SP1 = 25 mbar rP1 = 23 mbar
- SP2 = 75 mbar rP2 = 73 mbar
- ASP =0 mbar AEP = 100 mbar
PI-,10BREA01-MFRKG/US/ /P PI2789准确性、偏差
- Schaltpunktgenauigkeit [% der Spanne]：
- < ± 0,5; (Turn down 1:1)
- Wiederholgenauigkeit [% der Spanne]：
- < ± 0,1; (bei Temperaturschwankungen < 10 K; Turn down 1:1)
- Kennlinienabweichung [% der Spanne]：
- < ± 0,5; (Turn down 1:1 , Linearität, einschließlich Hysterese und Wiederholgenauigkeit , Grenzpunkteinstellung nach DIN EN IEC 62828-1)
- Linearitätsabweichung [% der Spanne]：
- < ± 0,25; (Turn down 1:1)
- Hystereseabweichung [% der Spanne]：
- < ± 0,2; (Turn down 1:1)
- Langzeitstabilität [% der Spanne]：
- < ± 0,1; (Turn down 1:1; pro Jahr)
- Temperaturkoeffizient Nullpunkt [% der Spanne / 10 K]：
- < ± 0,1; (0...70 °C)
- Temperaturkoeffizient Spanne [% der Spanne / 10 K]：
- < ± 0,2; (0...70 °C)
PI-,10BREA01-MFRKG/US/ /P PI2789响应时间
- Dämpfung Prozesswert dAP [s]：
- 0...30
- Dämpfung Analogausgang dAA [s]：
- 0,01...99,99
PI-,10BREA01-MFRKG/US/ /P PI2789接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.0
- 配置文件：
- kein Profil
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 1
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 2,3
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 259
PI-,10BREA01-MFRKG/US/ /P PI2789环境条件
- Umgebungstemperatur [°C]：
- -25...80
- Lagertemperatur [°C]：
- -40...100
- 保护类型：
- IP 67; IP 68; IP 69K
PI-,10BREA01-MFRKG/US/ /P PI2789批准和测试
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 10 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-5 Surge 0,5/1 kV
- EN 61000-4-6 HF leitungsgebunden 10 V
- 抗冲击性：
- DIN IEC 68-2-27 50 g (11 ms)
- 抗振动性：
- DIN IEC 68-2-6 20 g (10...2000 Hz)
- MTTF [Jahre]：
- 160
- 批准说明：
- Werkszertifikat als download unter www.factory-certificate.ifm verfügbar
- UL认证：
- Zulassungsnummer UL J018
- File Nummer UL E174189
PI-,10BREA01-MFRKG/US/ /P PI2789机械数据
- Gewicht [g]：
- 359,5
- 材料：
- 1.4404 (Edelstahl / 316L); FKM; PTFE; PBT; PEI; PFA
- 与介质接触的材料：
- Keramik (99,9 % Al2O3); 1.4435 (Edelstahl / 316L); Oberflächenbeschaffenheit: Ra < 0,4 / Rz 4; PTFE
- 最小压力循环：
- 100 Millionen
- 过程连接：
- Gewindeanschluss G 1 Außengewinde Aseptoflex Vario
PI-,10BREA01-MFRKG/US/ /P PI2789显示器和控件
- 陈列：
- Anzeigeeinheit LED, grün
- Schaltzustand LED, gelb
- Funktionsanzeige alphanumerische Anzeige, 4-stellig
- Messwerte alphanumerische Anzeige, 4-stellig
- 显示单元：
- mbar; kPa; inH2O; mmWS; % der Spanne
PI-,10BREA01-MFRKG/US/ /P PI2789评论
- 包装单元：
- 1 Stück
PI-,10BREA01-MFRKG/US/ /P PI2789电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
