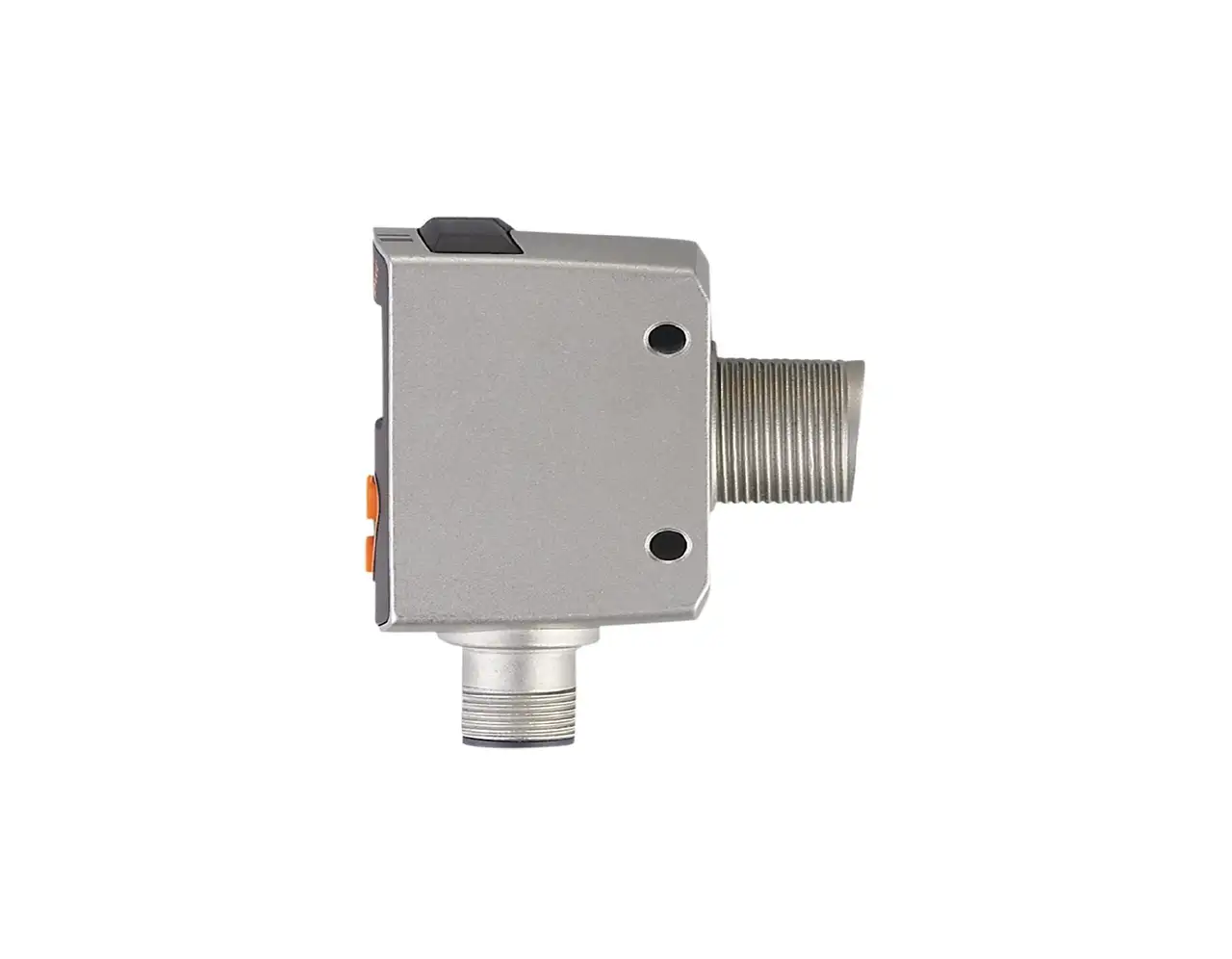

ifmOGDLFPKG/IO-LINK/US OGD592 光学距离传感器
基本信息
型号: OGDLFPKG/IO-LINK/US
订货号: OGD592
- 小型紧凑设计，具有标准M18螺纹和PMD时间测量功能
- 以毫米精度测量距离，并在进行过程中进行监控
- 通过IO链接方便的3按钮操作或参数化
- 距离_值_图像_IO_Link_and_2_颜色_显示_设备可视化
基本属性
净重：0.205 KG
产品特点
- 灯的类型：
- Rotlicht
- 激光安全等级：
- 1
- 住房：
- Quaderförmig mit M18 Gewinde
应用领域
- Einsatzbereich [m]：
- 0,03...0,3
电气数据
- Betriebsspannung [V]：
- 10...30 DC; ("supply class 2" gemäß cULus)
- Stromaufnahme [mA]：
- < 75; (24 V)
- 防护等级：
- III
- 极性反接保护：
- ja
- 灯的类型：
- Rotlicht
- Wellenlänge [nm]：
- 650
- Typ. Lebensdauer [h]：
- 50000
输出
- 电气版本：
- PNP
- 输出功能：
- 2 x Schließer / Öffner; (parametrierbar)
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 100; (je Ausgang)
- 短路保护版本：
- getaktet
- 耐过载：
- ja
覆盖范围
- Max. Lichtfleckbreite [mm]：
- 3
- Max. Lichtfleckhöhe [mm]：
- 3
- 光点尺寸适用于：：
- bei maximaler Tastweite
- Hintergrundausblendung [m]：
- 0,03...19,2
测量/调整范围
- Messbereich [m]：
- 0,025...0,3
- Messfrequenz [Hz]：
- 33
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- 配置文件：
- Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 2
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 6
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 1012
环境条件
- Umgebungstemperatur [°C]：
- -25...50
- 环境温度注意事项：
- Bei Umgebungstemperaturen < -10 °C ist eine Aufwärmzeit notwendig.
- Laser ist aus.
- Lagertemperatur [°C]：
- -30...80
- 保护类型：
- IP 65; IP 67
批准和测试
- EMC：
- EN 60947-5-2
- 激光安全等级：
- 1
- 激光安全注意事项：
- Achtung: Laserlicht
- Laserklasse: 1
- EN / IEC60825-1:2007
- EN / IEC60825-1:2014
- Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.
- MTTF [Jahre]：
- 181
机械数据
- Gewicht [g]：
- 205
- 住房：
- Quaderförmig mit M18 Gewinde
- Abmessungen [mm]：
- 61,7 x 22,5 x 45,2
- 螺纹名称：
- M18 x 1
- 材料：
- Gehäuse: 1.4404 (Edelstahl / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; Frontscheibe: Glas
- 定向光学：
- seitliche Optik
显示器和控件
- 陈列：
- Schaltzustand 2 x LED, gelb
- 1 x alphanumerische Anzeige, 3-stellig
配件
- 交货范围：
- Befestigungsmuttern: 2
评论
- 评论：
- Betriebsspannung "supply class 2" gemäß cULus
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A
