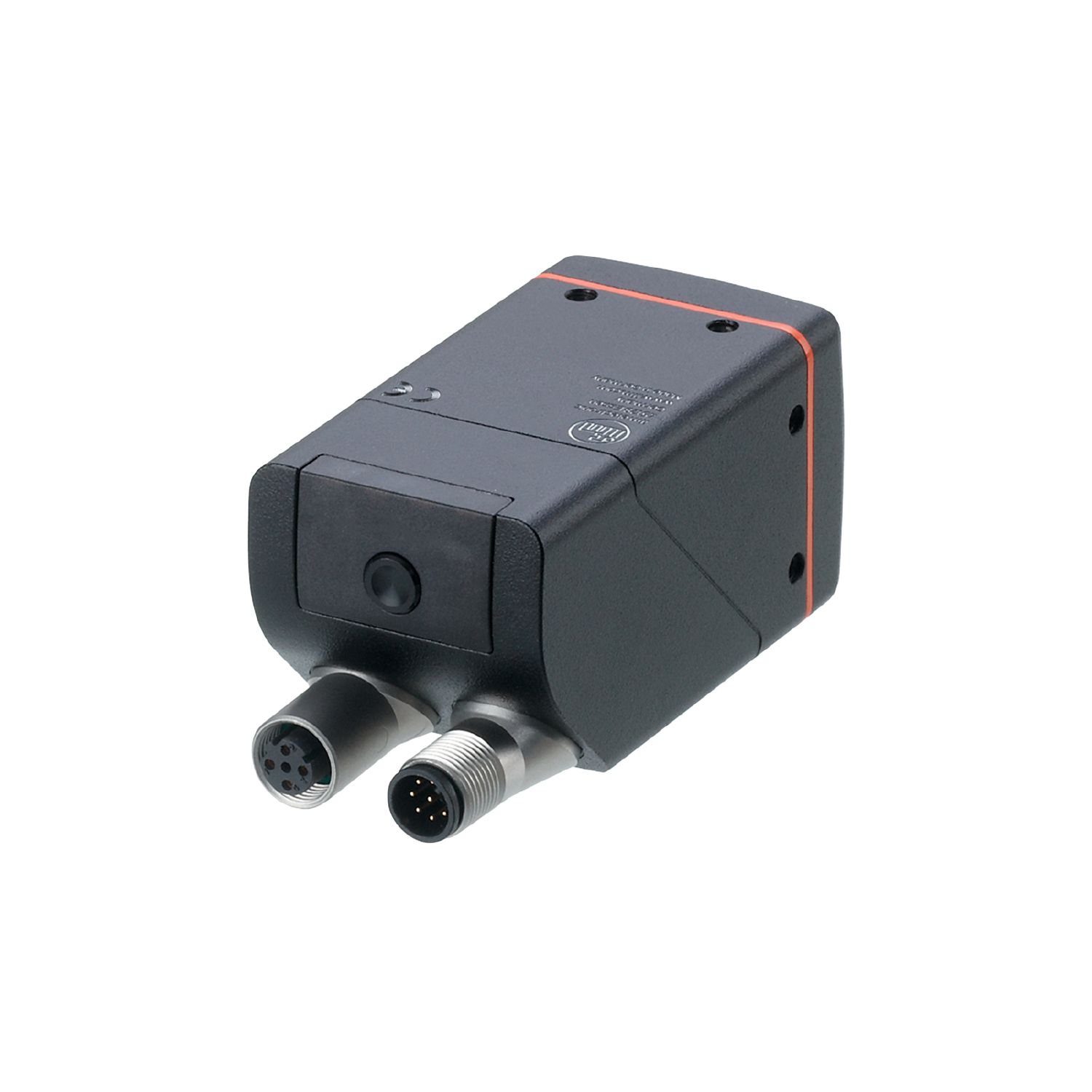

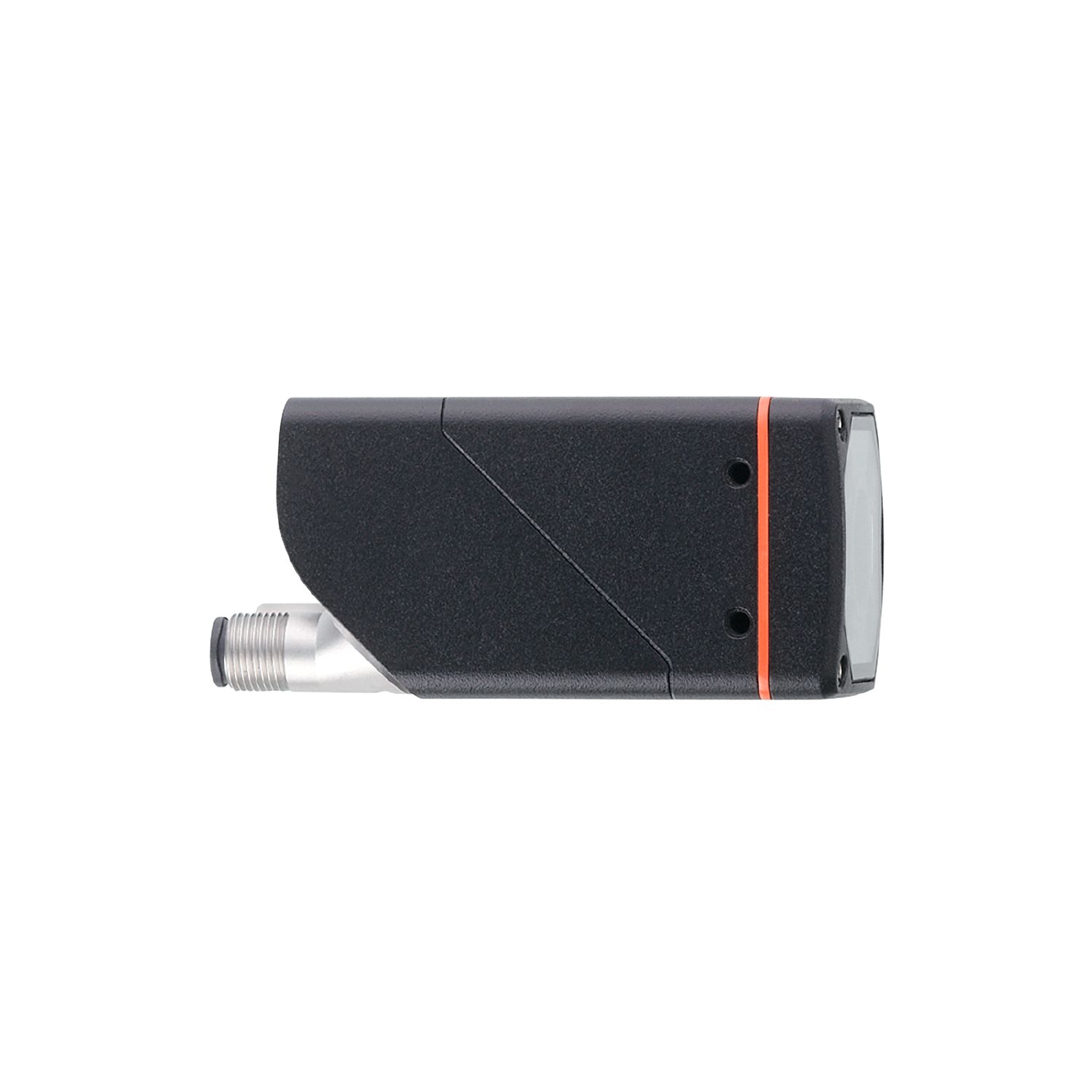

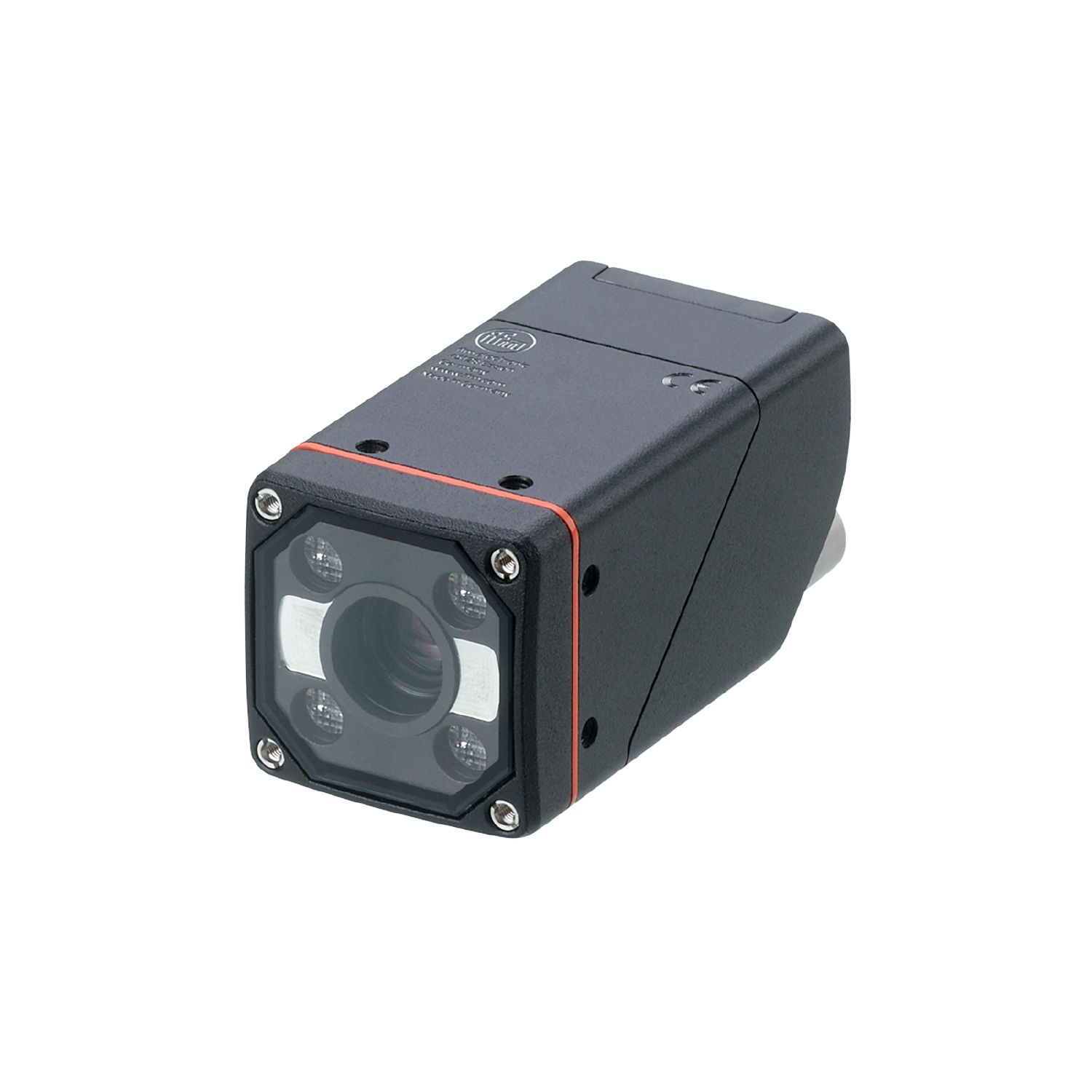

O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522基本信息
型号: O2DIRDKG/E1/E2/EF/GM/TB/W/30
订货号: O2D522
- 轮廓和表面的组合二维检测，最大限度地保证质量
- 强大的算法甚至可以满足苛刻的要求
- 用户友好型软件简化了检查任务的设置
- 在不断变化的照明条件下可靠运行
- 电聚焦细节
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522基本属性
长度：45 mm
宽度：45 mm
高度：86 mm
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522产品特点
- 灯的类型：
- Infrarotlicht
- Bildauflösung [px]：
- 1280 x 960
- Max. Leserate [Hz]：
- 40
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522电气数据
- Betriebsspannung [V]：
- 18...30 DC
- Stromaufnahme [mA]：
- < 300; (24V DC typisch)
- Max. Stromaufnahme [mA]：
- 950; (18V DC, mit geschalteten Ausgängen, Speicherstick aktiv)
- 防护等级：
- III
- 极性反接保护：
- ja
- 灯的类型：
- Infrarotlicht
- Wellenlänge [nm]：
- 850
- 图像传感器：
- CMOS Bildsensor S/W
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522输入/输出
- 输入和输出数量：
- Anzahl der digitalen Eingänge: 3; Anzahl der digitalen Ausgänge: 5
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522输入
- 触发：
- extern; 24 V PNP/NPN (IEC 61131-2 Typ 3); TCP/IP; EtherNet/IP; intern
- 数字输入数量：
- 3
- 输入电路数字输入：
- 24 V PNP/NPN; (Typ 3 (IEC 61131-2))
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522输出
- 电气版本：
- PNP/NPN; (parametrierbar)
- 数字输出数量：
- 5; (konfigurierbar)
- 输出功能：
- konfigurierbar
- Max. Spannungsabfall Schaltausgang DC [V]：
- 1
- Strombelastbarkeit je Ausgang [mA]：
- 100
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522覆盖范围
- Bildfeldgröße [mm]：
- Arbeitsabstand Bildfeld
- 35 25 x 19
- 300 184 x 138
- 500 304 x 228
- 1000 604 x 453
- 1500 904 x 678
- 2000 1204 x 903
- 2500 1504 x 1128
- Arbeitsabstand [mm]：
- > 35
- Bildauflösung [px]：
- 1280 x 960
- 透镜类型：
- Weitwinkel
- Max. Leserate [Hz]：
- 40
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522软件，编程
- 参数选项：
- Über PC mit ifm Vision Assistant
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522接口
- 通信接口：
- Ethernet
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522环境条件
- Umgebungstemperatur [°C]：
- -10...50
- Lagertemperatur [°C]：
- -40...70
- Max. zulässige relative Luftfeuchtigkeit [%]：
- 90; (nicht kondensierend)
- Max. Höhe über NN [m]：
- 4000
- 保护类型：
- IP 65
- 污染程度：
- 3
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522批准和测试
- EMC：
- EN IEC 61000-6-4 Störemission industrielle Umgebung
- EN IEC 61000-6-2 Störfestigkeit industrielle Umgebung
- 抗冲击性：
- EN 60068-2-27 50 g 11 ms / nicht wiederholend
- EN 60068-2-27 40 g 6 ms / wiederholend
- 抗振动性：
- EN 60068-2-6 2 g (10 ... 150 Hz)
- 光生物安全：
- freie Gruppe; (EN 62471)
- 电气安全：
- EN IEC 61010-2-201 elektrische Versorgung nur über PELV-Stromkreise
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522机械数据
- Gewicht [g]：
- 619,4
- 安装方法：
- Schraubmontage; (Bohrung M4 x 7mm)
- Abmessungen [mm]：
- 45 x 45 x 86
- 材料：
- Gehäuse: Zinkdruckguss pulverbeschichtet; Frontscheibe: Gorillaglas; LED-Fenster: PC; Taster: POM
- 材料密封：
- FKM
- Anzugsdrehmoment [Nm]：
- 2,1
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522显示器和控件
- 陈列：
- Funktion 2 x LED, grün
- Funktion 2 x LED, gelb
- Multifunktions-Taste 2 x LED, grün/gelb
- 控制：
- 1 Multifunktions-Taste
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522配件
- 配件可选：
- Montagezubehör
- Schutzscheiben
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522评论
- 包装单元：
- 1 Stück
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522以太网的电气连接
- ：
- Steckverbindung: 1 x M12; Codierung: D; Griffkörper: Edelstahl; Dichtung: FKM
O2DIRDKG/E1/E2/EF/GM/TB/W/30 O2D522电气连接
- ：
- Steckverbindung: 1 x M12; Codierung: A; Griffkörper: Edelstahl
