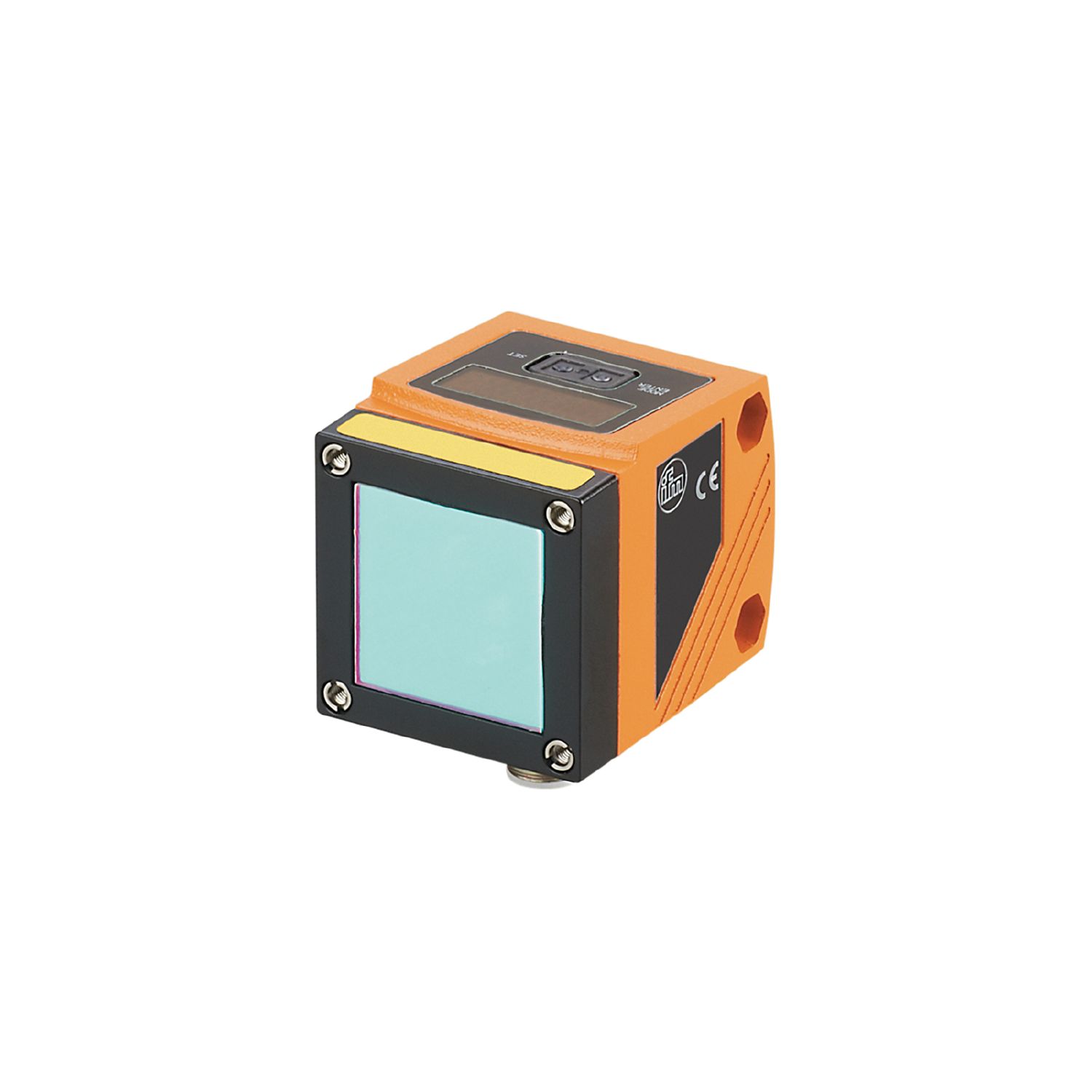

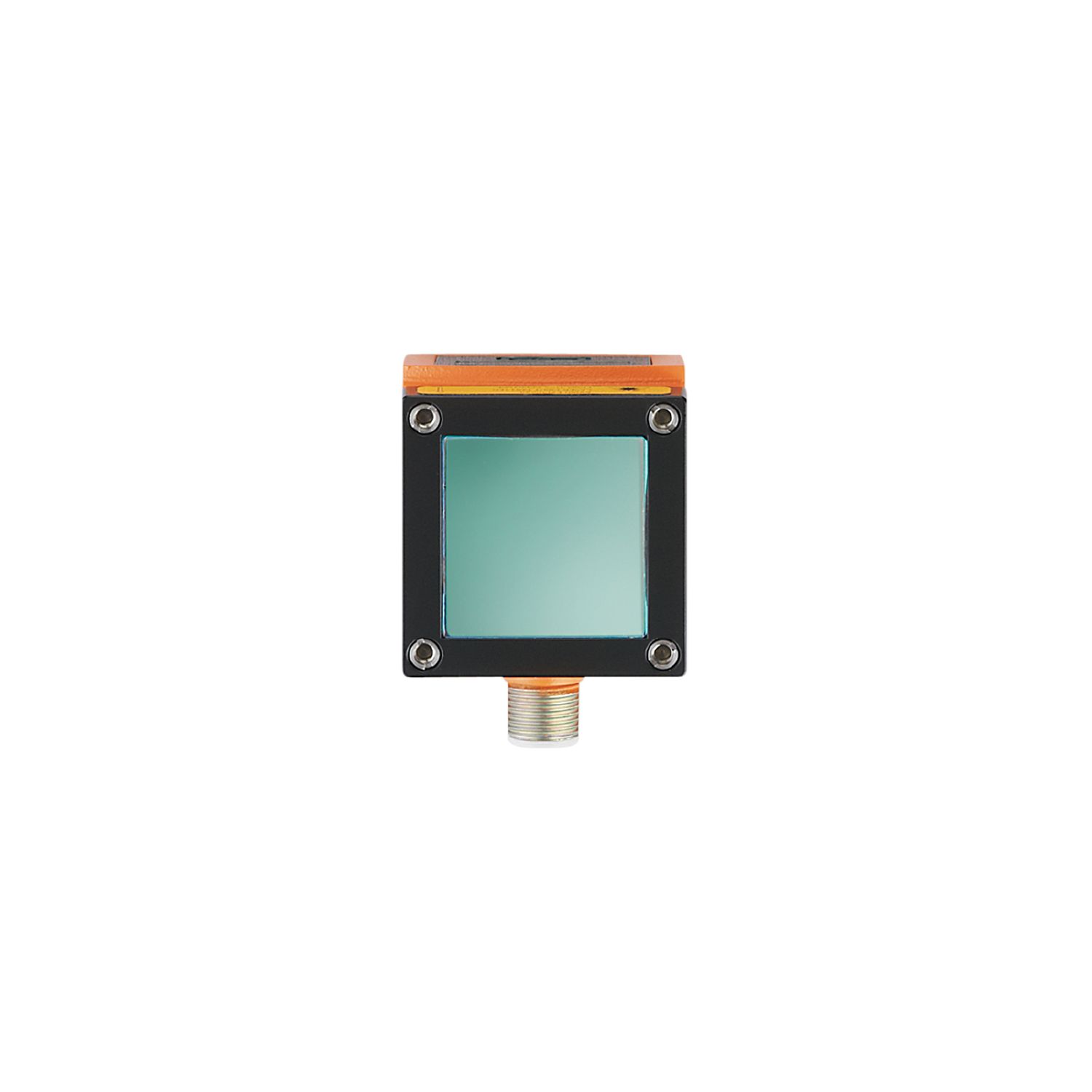

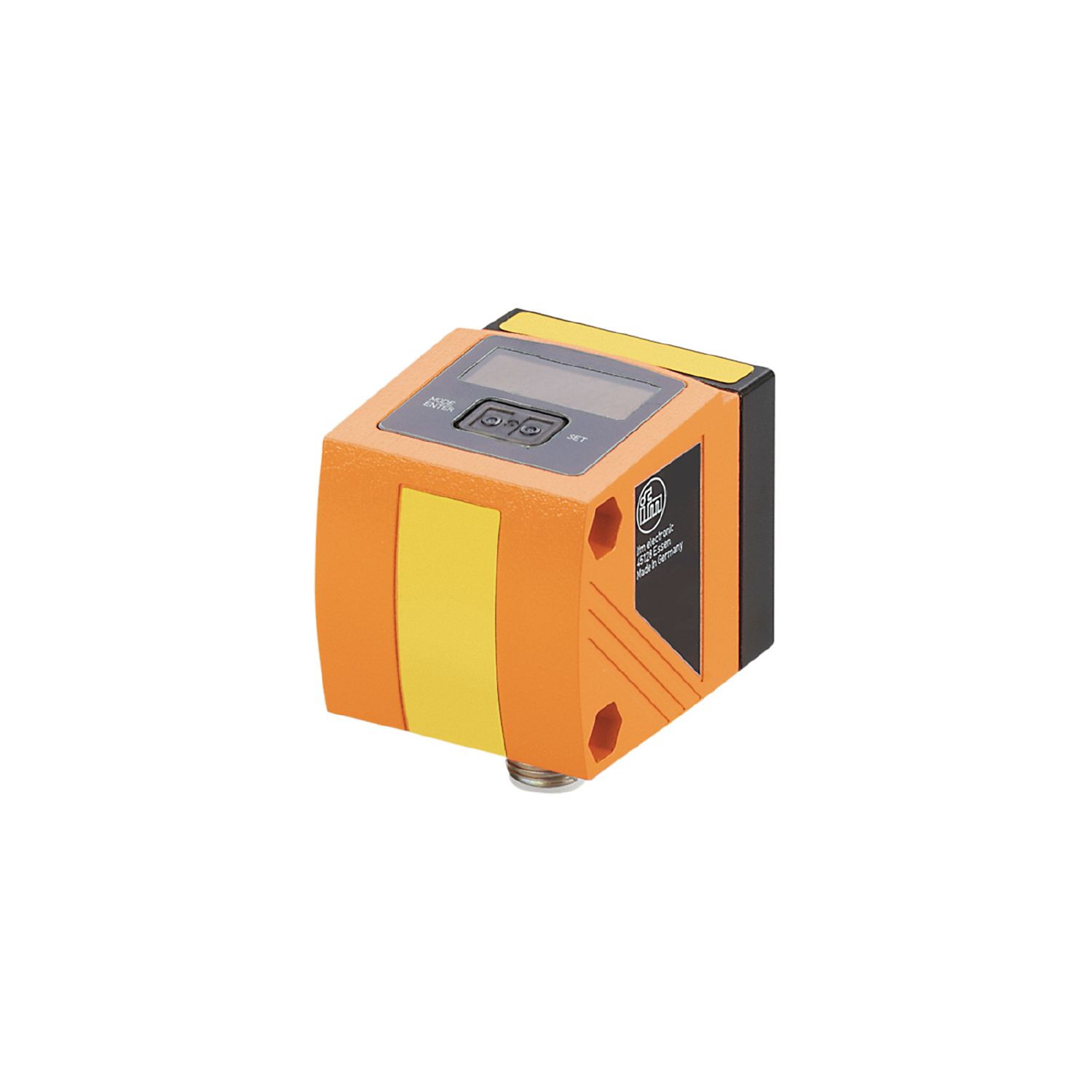

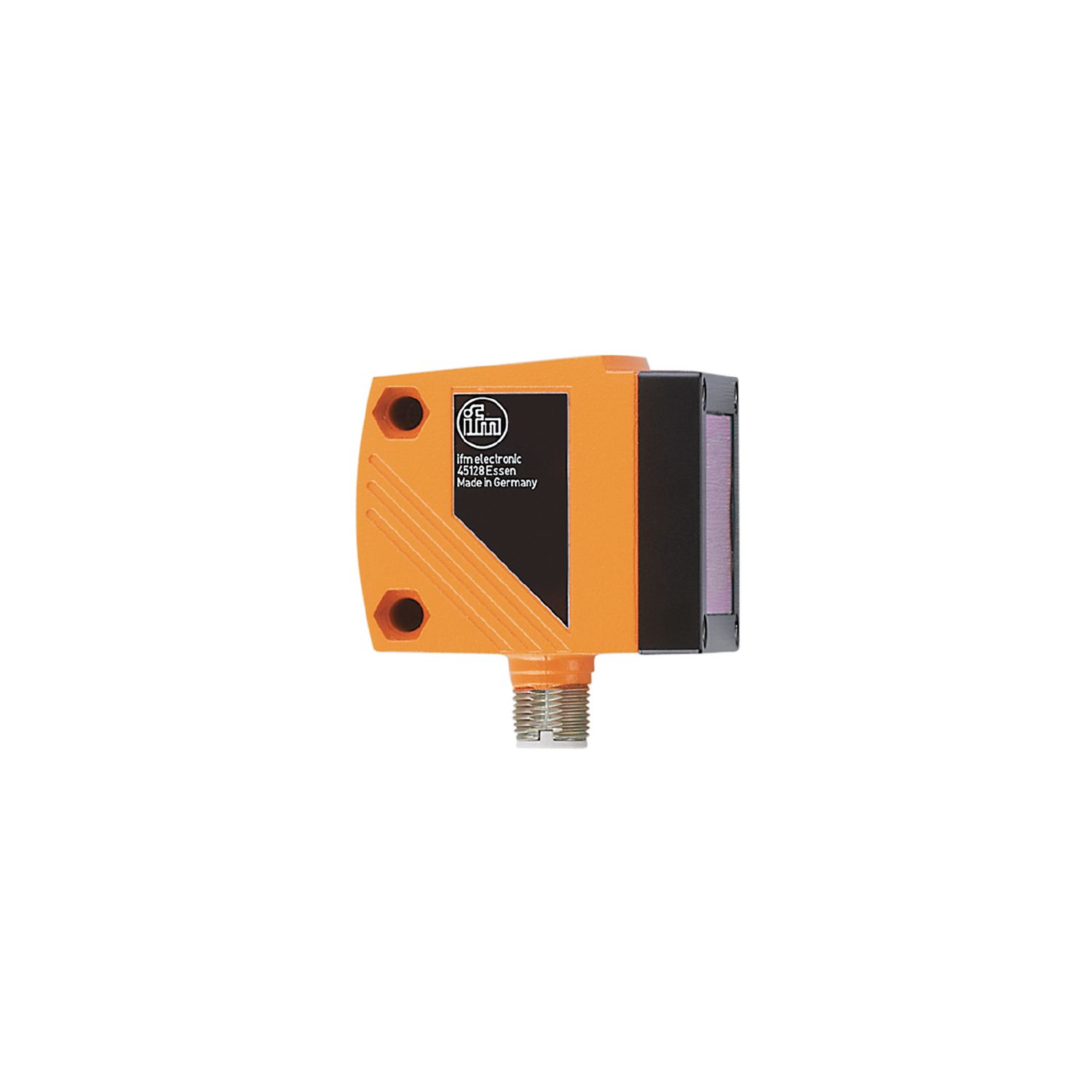

O1DLF3KG O1D106
O1DLF3KG O1D106基本信息
型号: O1DLF3KG
订货号: O1D106
- 可靠的光学距离测量
- 用于起重机系统的可达75米
- 两个开关输出，其中一个可编程为模拟输出
- 性价比很高
- 广泛的部件种类，便于组装和精确微调
O1DLF3KG O1D106基本属性
长度：59 mm
宽度：42 mm
高度：52 mm
O1DLF3KG O1D106产品特点
- 激光安全等级：
- 2
- 住房：
- Quaderförmig
O1DLF3KG O1D106电气数据
- Betriebsspannung [V]：
- 18...30 DC
- Stromaufnahme [mA]：
- < 150
- 防护等级：
- III
- 极性反接保护：
- ja
- Typ. Lebensdauer [h]：
- 50000
O1DLF3KG O1D106输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
O1DLF3KG O1D106输出
- 输出总数：
- 2
- 电气版本：
- PNP
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (programmierbar)
- Strombelastbarkeit je Ausgang [mA]：
- 200
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20; (skalierbar IEC 61131-2)
- Max. Bürde [Ω]：
- 250
- Analogausgang Spannung [V]：
- 0...10; (skalierbar IEC 61131-2)
- Min. Lastwiderstand [Ω]：
- 5000
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
O1DLF3KG O1D106覆盖范围
- Max. Lichtfleckbreite [mm]：
- 150
- Max. Lichtfleckhöhe [mm]：
- 150
- 光点尺寸适用于：：
- 75 m
- Hintergrundausblendung [m]：
- 75...150
O1DLF3KG O1D106测量/调整范围
- Messbereich [m]：
- 1...75; (Reflektor E21159)
- Messfrequenz [Hz]：
- 1...33
O1DLF3KG O1D106接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- 配置文件：
- Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 1
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 6
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 810
O1DLF3KG O1D106环境条件
- Umgebungstemperatur [°C]：
- -10...60
- 保护类型：
- IP 67
O1DLF3KG O1D106批准和测试
- EMC：
- EN 60947-5-2
- 激光安全等级：
- 2
- 激光安全注意事项：
- Achtung: Laserlicht
- Leistung: <= 4,0 mW
- Wellenlänge: 650 nm
- Puls: 1,3 ns
- Nicht in den Strahl blicken.
- Kontakt mit Laserlicht vermeiden.
- Laserklasse: 2
- EN / IEC60825-1:2007
- EN / IEC60825-1:2014
- Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.
- MTTF [Jahre]：
- 106
O1DLF3KG O1D106机械数据
- Gewicht [g]：
- 242,6
- 住房：
- Quaderförmig
- Abmessungen [mm]：
- 59 x 42 x 52
- 材料：
- Gehäuse: Zinkdruckguss; Frontscheibe: Glas; LED-Fenster: PC
- 定向光学：
- seitliche Optik
O1DLF3KG O1D106显示器和控件
- 陈列：
- Schaltzustand 2 x LED, gelb
- Betrieb LED, grün
- Abstandswert, Programmierung alphanumerische Anzeige, 4-stellig
O1DLF3KG O1D106评论
- 评论：
- Betriebsspannung "supply class 2" gemäß cULus
- 包装单元：
- 1 Stück
O1DLF3KG O1D106电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A
