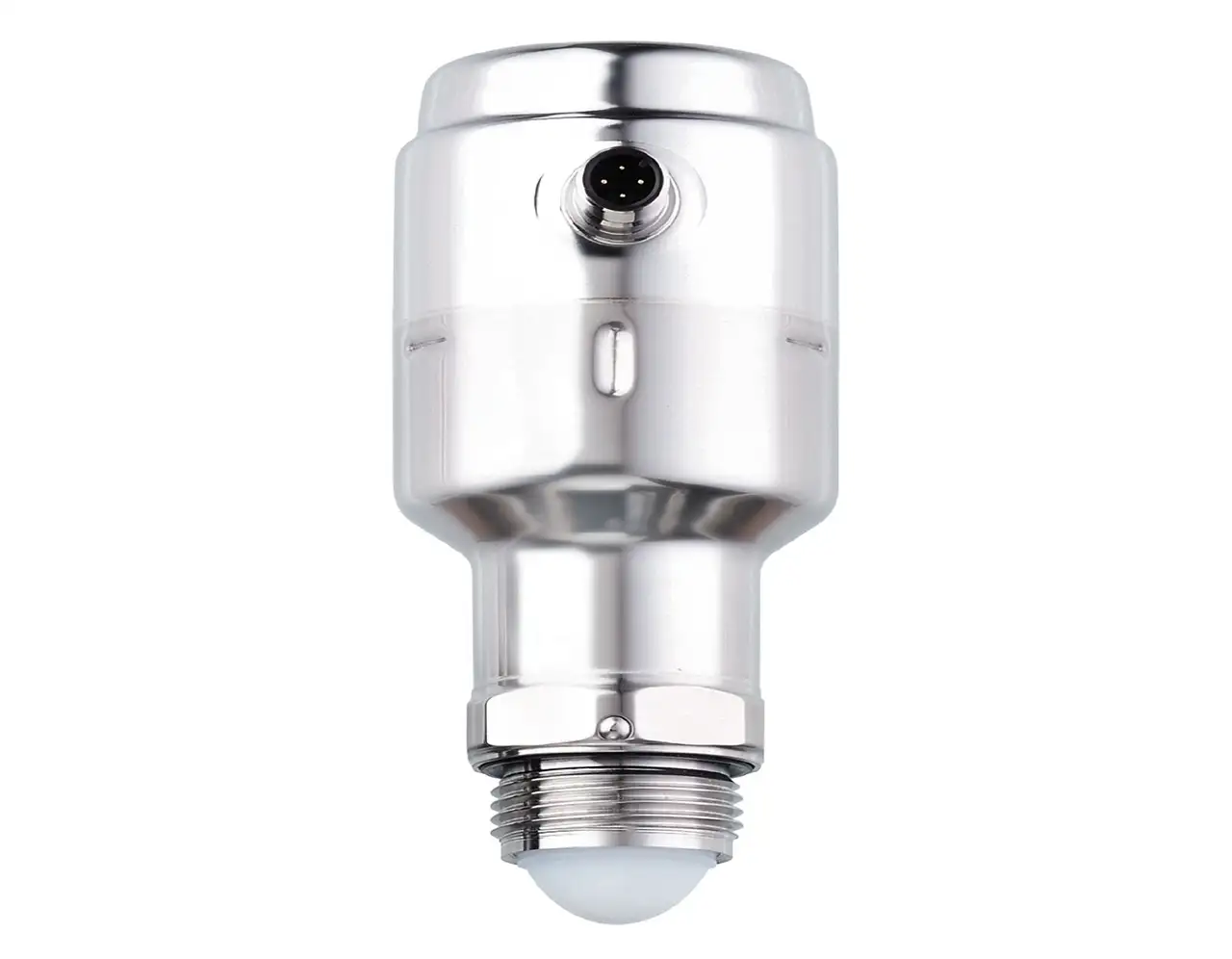

ifmNON-CONTACT LEVEL TRANSMITTER LW2120 连续液位传感器
基本信息
型号: NON-CONTACT LEVEL TRANSMITTER
订货号: LW2120
参考面价： 1248.00 EUR
- 80 GHz频率可实现毫米级精确液位测量，最高可达10米
- 非接触式测量原理：无因粘附或磨损引起的故障
- 直接测量或通过非金属壁测量
- 易于安装和免维护操作
- 通过IT连接远程进行传感器参数化和液位监测
- 使用ifm视觉助手软件直观设置和可视化测量数据
基本属性
产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
- 过程连接：
- G 1 Aseptoflex Vario
应用领域
- 特殊功能：
- Vergoldete Kontakte
- 介质介电常数：
- ≥ 2
- 推荐媒体：
- Wasser; wasserbasierte Medien
- Prozesstemperatur [°C]：
- -40...150; (siehe Diagramm und Hinweis unter Bemerkungen)
- Max. Geschwindigkeit der Füllstandänderung [mm/s]：
- 200
- Druckfestigkeit [bar]：
- 8
- 抗压强度注意事项：
- 0 bar bei Mediumtemperatur < - 20 C
- Vakuumfestigkeit [mbar]：
- -1000
- MAWP bei Applikationen gemäß CRN [bar]：
- 8
- 无线电批准：：
- EU/RED; Vereinigtes Königreich; Süd-Korea; USA; Kanada; Australien; Neuseeland; Vietnam; Singapur
- 关于无线电批准的说明：
- Die Liste der Länder, die die Europäische Funkanlagenrichtlinie 2014/53/EU anwenden befindet sich unter "Downloads".
电气数据
- Betriebsspannung [V]：
- 18...30 DC
- Stromaufnahme [mA]：
- < 80
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- < 15
- 测量原理：
- FMCW (80 GHz - Technologie); Frequenzbereich 77 - 81 GHz
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; IO-Link
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 1; (2 parametrierbar)
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 50
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20, invertierbar; (skalierbar)
- Max. Bürde [Ω]：
- 43,5 * (Ub – 18) + 600 Ω
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
测量/调整范围
- Messbereich [m]：
- 10; (siehe Diagramm)
- Messfrequenz [Hz]：
- > 3
准确性、偏差
- 精确：
- ± 2 mm
- Auflösung [mm]：
- 1
- Nullsignal Strom [mA]：
- 3,8
- Vollsignal Strom [mA]：
- 20,5
- 每10 K的温度影响：
- ± 1 mm
响应时间
- Reaktionszeit [ms]：
- 330
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- 配置文件：
- Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A)
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 1
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 6
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 1532
环境条件
- Umgebungstemperatur [°C]：
- -40...80
- 环境温度注意事项：
- siehe Diagramm
- Lagertemperatur [°C]：
- -40...90
- 保护类型：
- IP 68; IP 69K
批准和测试
- EMC：
- DIN EN 61326-1 Group 1: Class A (IO-Link aktiv); B (IO-Link nicht aktiv, mit Analog- und Schaltausgängen)
- 抗冲击性：
- DIN EN 60068-2-27 50 g (11 ms) / 20 g (6 ms)
- 抗振动性：
- IEC 61298-3 2 g (10...1000 Hz)
- MTTF [Jahre]：
- 330
机械数据
- Gewicht [g]：
- 723,8
- 材料：
- 1.4404 (Edelstahl / 316L); PA; FKM; FVMQ
- 与介质接触的材料：
- PTFE; EPDM; FVMQ bei Einsatz ohne Aseptoflex-Vario Adapter
- 过程连接：
- G 1 Aseptoflex Vario
- 与介质接触的表面的表面质量Ra/Rz：
- < 0,76
评论
- 笔记：
- Zur Erstinbetriebnahme ist ein IO-Link Master und eine Parametriersoftware (z.B. moneo oder LR DEVICE erforderlich).; Für hohe Prozesstemperaturen gilt: Maßgeblich ist die Temperatur am Prozessanschluss. Die tatsächliche Mediumtemperatur kann höher ausfallen.; Einsatz unter FDA Konformität nur in Verbindung mit einem hygienischen Adapter
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
