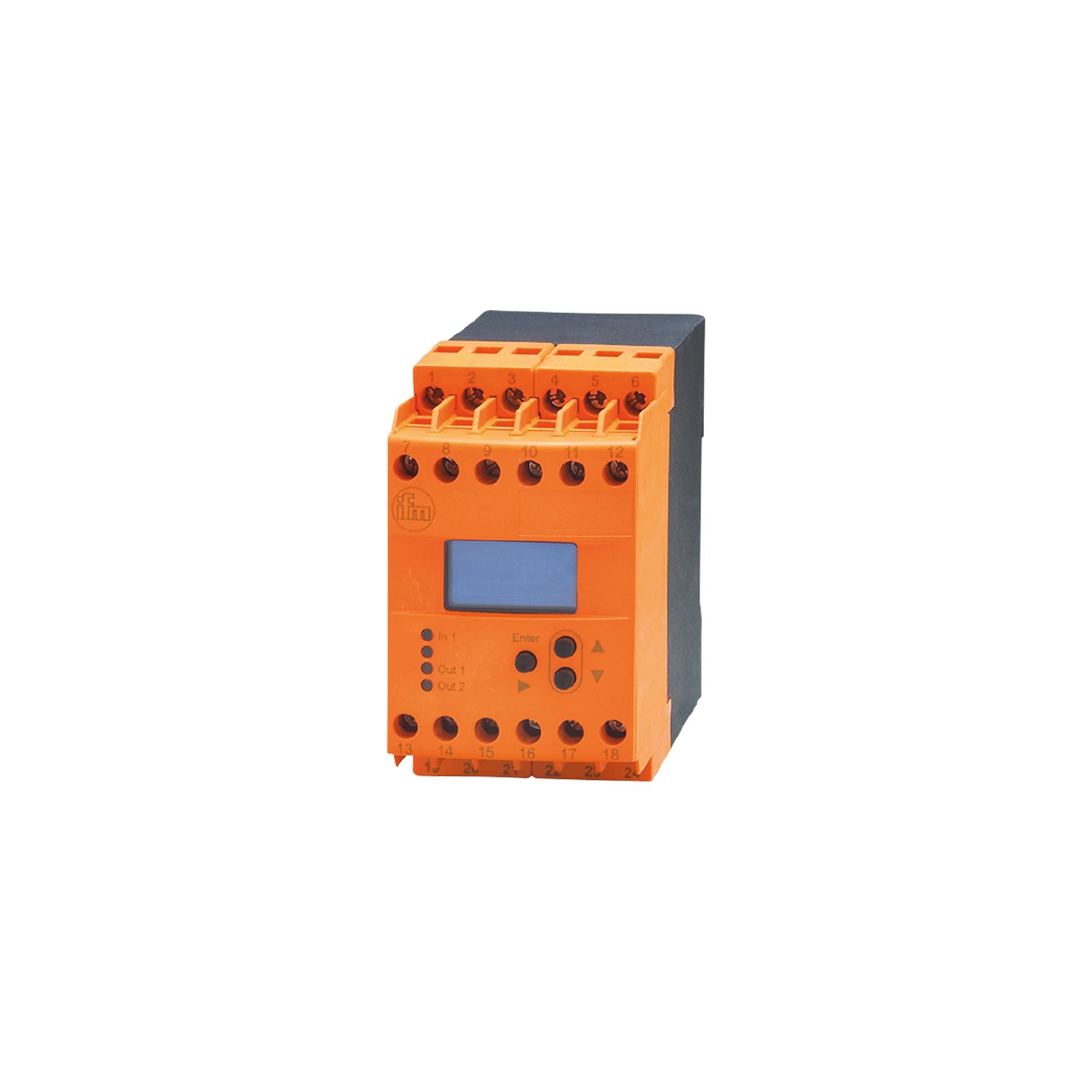

ifmMONITOR/FR-1 /110-240VAC/DC DD2503 速度监测评估单元
基本信息
型号: MONITOR/FR-1 /110-240VAC/DC
订货号: DD2503
参考面价： 338.20 EUR
- 用于记录频率、速度和速度
- 可靠监测设定点过冲或下冲
- 使用编程键轻松调整开关点
- 易于阅读的自发光OLED显示器，用于编程和实际值显示
- 具有继电器和晶体管开关输出以及附加模拟输出
基本属性
产品特点
- 住房：
- Klemmschienengehäuse
- Abmessungen [mm]：
- 78 x 45 x 124,7
应用领域
- 应用：
- Impulsauswertesystem mit µProzessor für Frequenz; Drehzahl; Geschwindigkeit; Takte und Maschinenzyklen
电气数据
- Nennspannung AC [V]：
- 110...240
- Nennspannung DC [V]：
- 27
- Nennspannungstoleranz [%]：
- < 10
- Nennspannungstoleranz 2 [%]：
- 20...10
- Nennfrequenz AC [Hz]：
- 50...60
- Leistungsaufnahme [W]：
- 3
- Hilfsenergie für Sensorik DC [V]：
- 19,6...27,7; (SELV, ≤ 15 mA)
输入/输出
- 输入和输出数量：
- Anzahl der analogen Ausgänge: 1; Anzahl der Relais-Ausgänge: 2
输出
- 继电器输出数量：
- 2
- 触点负载能力：
- 6 A (250 V AC, 30 V DC); B300, R300; (ohmsche Last)
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20
- Max. Bürde [Ω]：
- 500
测量/调整范围
- Einstellbereich Hz [Hz]：
- 0,1...1000
- Einstellbereich [Imp/min]：
- 1...60000
环境条件
- Umgebungstemperatur [°C]：
- -40...60
- Lagertemperatur [°C]：
- -40...85
- Max. zulässige relative Luftfeuchtigkeit [%]：
- 80; (40 °C: 50 %)
- 保护类型：
- IP 50
- 保护夹类型：
- IP 20
批准和测试
- EMC：
- EN 61010 2011
- EMV 89/336/EWG
- EN 61000-6-2 2005
- EN 61000-6-4 2007
- MTTF [Jahre]：
- 152
机械数据
- Gewicht [g]：
- 381,5
- 住房：
- Klemmschienengehäuse
- Abmessungen [mm]：
- 78 x 45 x 124,7
- 材料：
- Kunststoff
显示器和控件
- 陈列：
- OLED-Display, 128 x 64 Pixel selbstleuchtend
- Schaltzustand LED, grün
评论
- 评论：
- Das Gerät entspricht Überspannungskategorie II; Verschmutzungsgrad 2
电气连接
- ：
- Doppelkammerkastenklemmen: 2 x ...2,5 mm²; AWG 14
