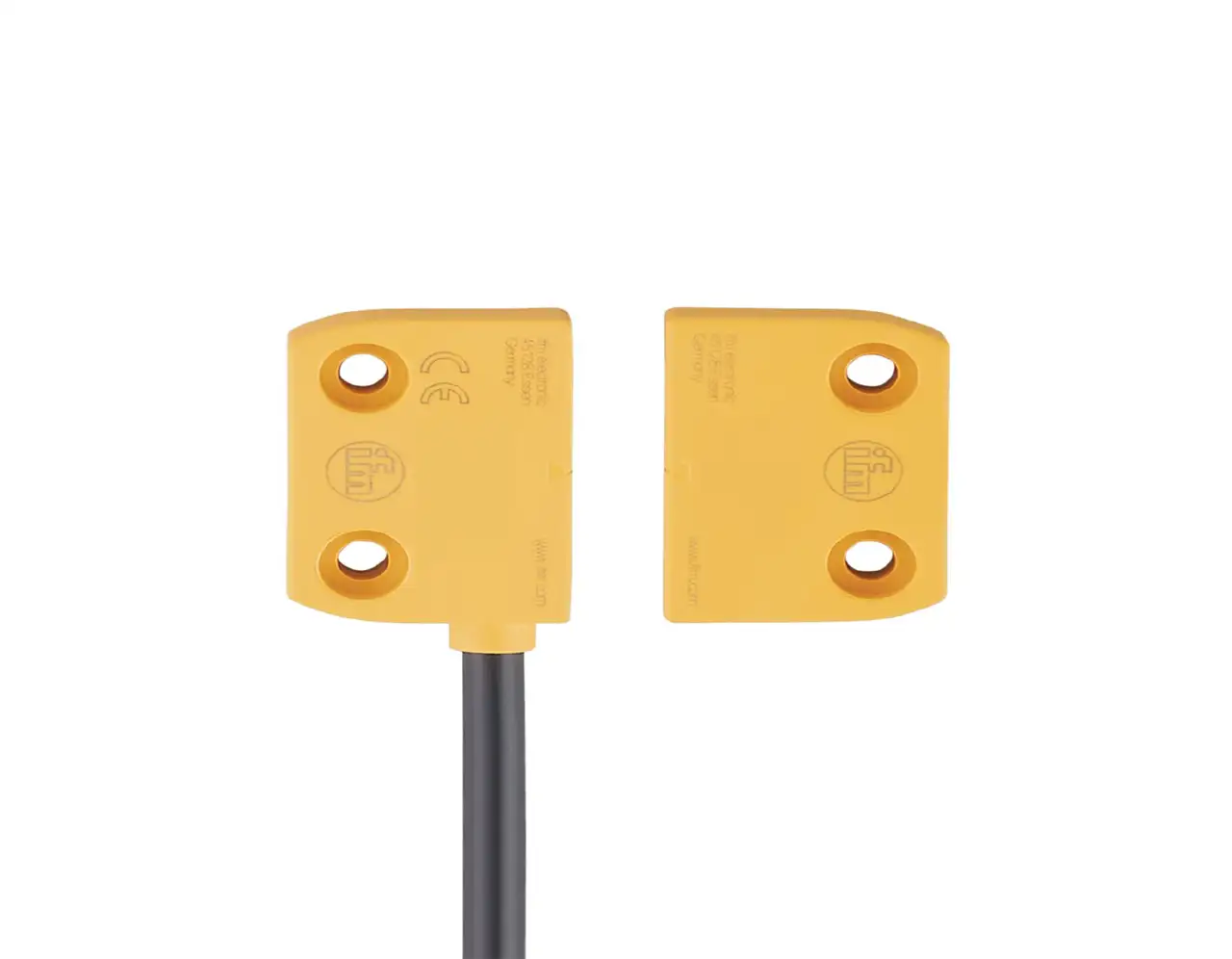

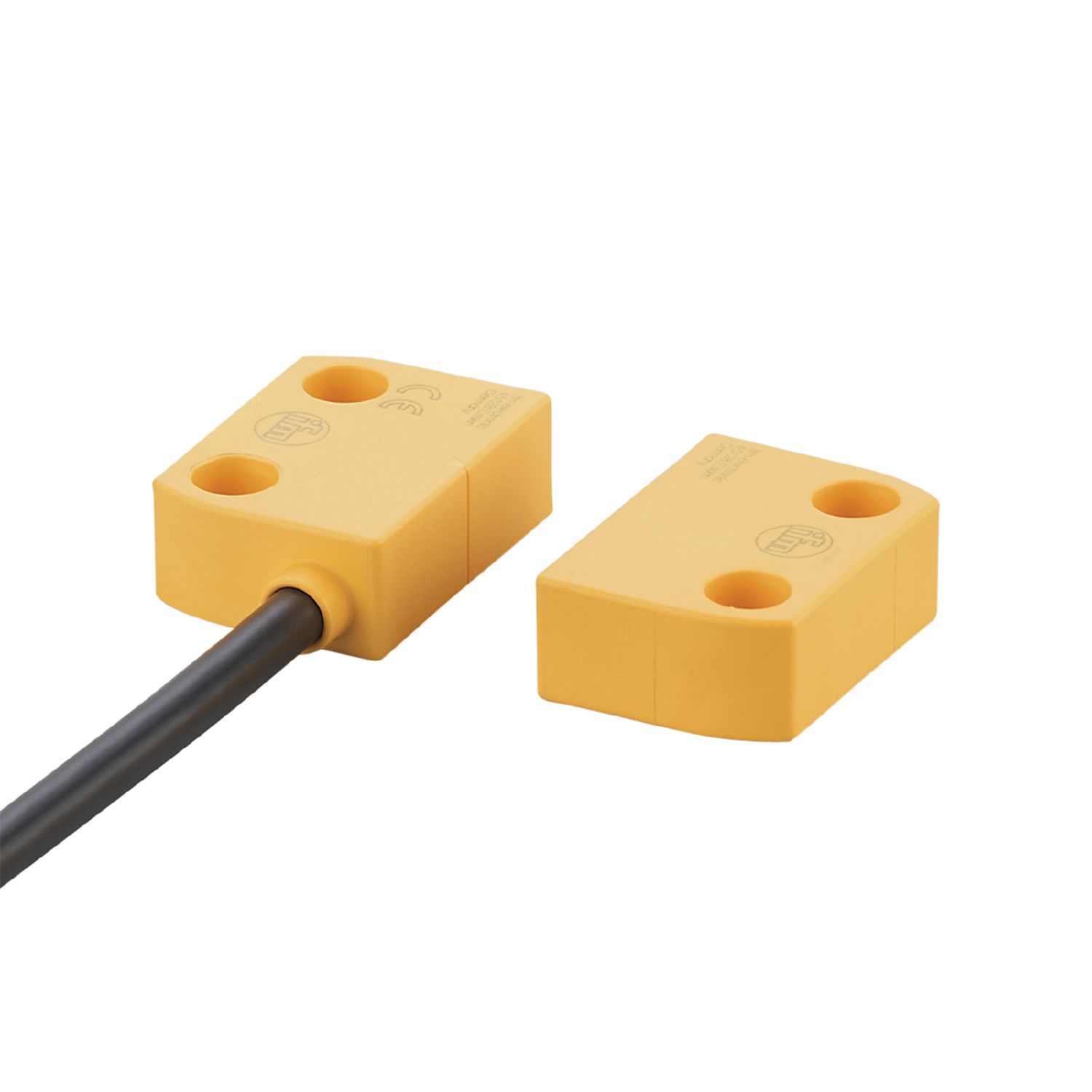

ifmMN14005-AKOG/6m/-H MN201S 磁性编码传感器
基本信息
型号: MN14005-AKOG/6m/-H
订货号: MN201S
- 可以从不同方向进行操作
- 由于不锈钢后面的隐蔽安装，可以提供更好的防篡改保护
- 符合ZVEI新的CB24I接口描述
- 根据ISO 13849-1的最高安全级别，最高PL e与G150xS.AC4x2S型评估装置相结合
基本属性
长度：36 mm
宽度：13 mm
高度：26 mm
产品特点
- 输出功能：
- 2 x Schließer; (potentialfrei)
- Schaltabstand [mm]：
- 5; (mit definiertem Betätiger)
- 住房：
- Quaderförmig
- Abmessungen [mm]：
- 36 x 13 x 26
应用领域
- 处决：
- Codierter Betätiger
- 操作模式：
- Dauerbetrieb
电气数据
- Betriebsspannung [V]：
- 24 DC
- Bemessungsisolationsspannung [V]：
- 60
- 防护等级：
- III
- 极性反接保护：
- nein
- Innenwiderstand (Ri) [Ω]：
- 10; (1 W)
输出
- 输出功能：
- 2 x Schließer; (potentialfrei)
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 50
- Schaltfrequenz DC [Hz]：
- 150
- 输出特性：
- Interface Typ A
- 耐短路：
- nein
- Max. kapazitive Last CL_max [nF]：
- 20
覆盖范围
- Schaltabstand [mm]：
- 5; (mit definiertem Betätiger)
- Gesicherter Ausschaltabstand s(ar) [mm]：
- 15
响应时间
- Reaktionszeit auf Sicherheitsanforderung [ms]：
- 10
- Max. Abfallzeit [ms]：
- 0,1
- Max. Schaltzeit inkl. Prellen [ms]：
- 0,6
环境条件
- 经营地点：
- Klasse C nach EN 60654-1 Wettergeschützter Einsatzort
- Umgebungstemperatur [°C]：
- -25...80
- Umgebungstemperatur [°C]：
- 10...40
- 环境温度注意事项：
- Gebrauchsdauer ≤ 175200 h
- Max. zulässige relative Luftfeuchtigkeit [%]：
- kurzzeitig: 5...95 %; dauerhaft: 5...70 %
- Luftdruck [kPa]：
- 80...106
- Max. Höhe über NN [m]：
- 2000
- 盐雾：
- nein
- 保护类型：
- IP 67; IP 69K; (geschützte Kabelverlegung)
批准和测试
- EMC：
- IEC 60947-5-1
- 抗冲击性：
- EN 60068-2-27 30 g (11 ms)
- 抗振动性：
- IEC 60068-2-6 10 g (10...55 Hz)
安全参数
- Gebrauchsdauer TM (Mission Time) [h]：
- ≤ 175200
- Gebrauchsdauer TM (zusätzliche Angabe)：
- 20 Jahre
- B10D：
- 20.000.000; (ohne Last; bei max. Last DC 12, 24 V, 50 mA: 400.000)
机械数据
- Gewicht [g]：
- 405,5
- 住房：
- Quaderförmig
- 安装类型：
- nicht bündig einbaubar
- Abmessungen [mm]：
- 36 x 13 x 26
- 材料：
- PA
- Anzugsdrehmoment [Nm]：
- 0,8...2
配件
- 交货范围：
- Codierter Betätiger
- Abdeckkappen: 4
评论
- 评论：
- In Verbindung mit einer Auswerteeinheit vom Typ G150xS / AC4x2S kann bis zu PL e (ISO13849-1) bzw. SIL cl 3 (IEC62061) erreicht werden
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Kabel: 6 m, PVC, Ø 5 mm; 4 x 0,25 mm²
