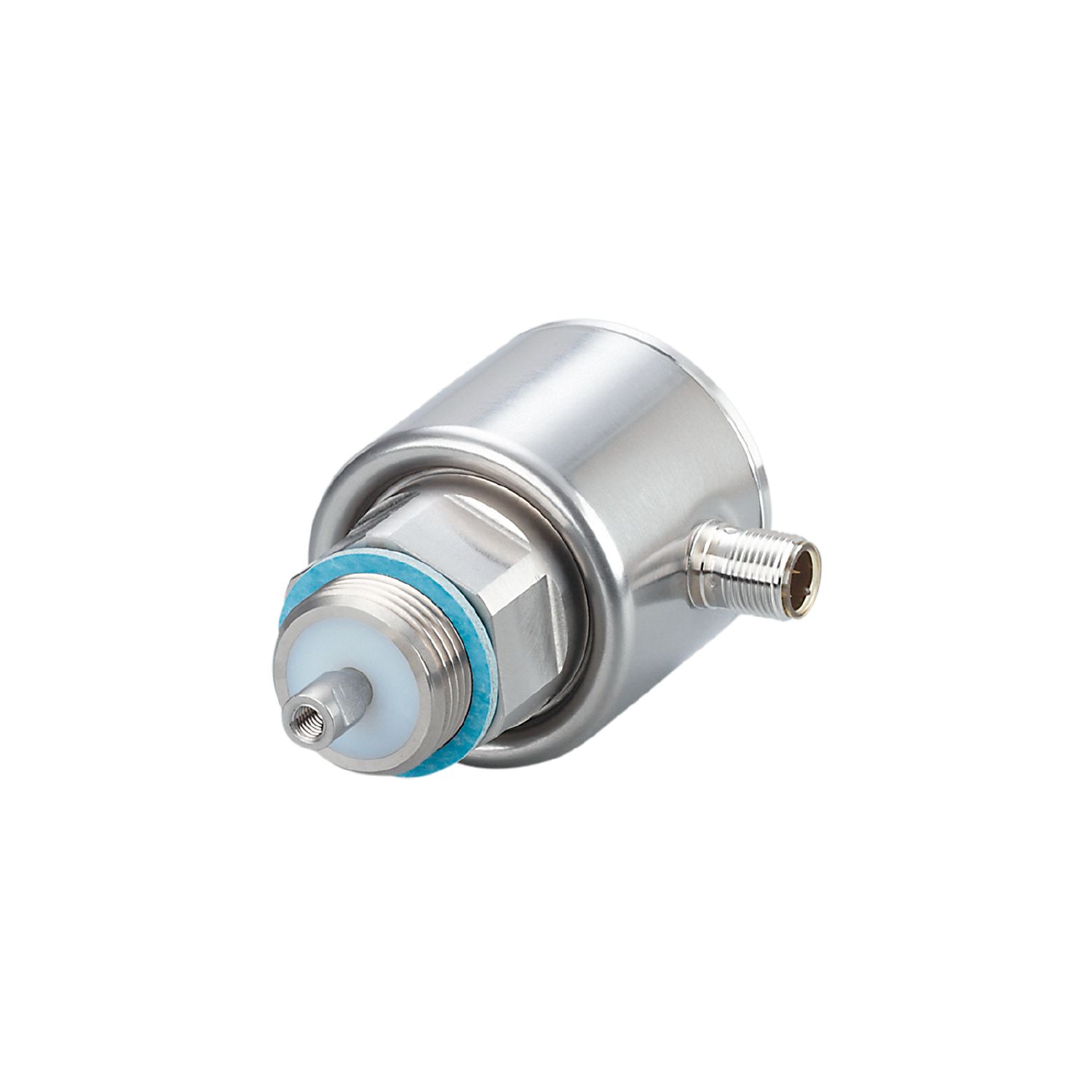

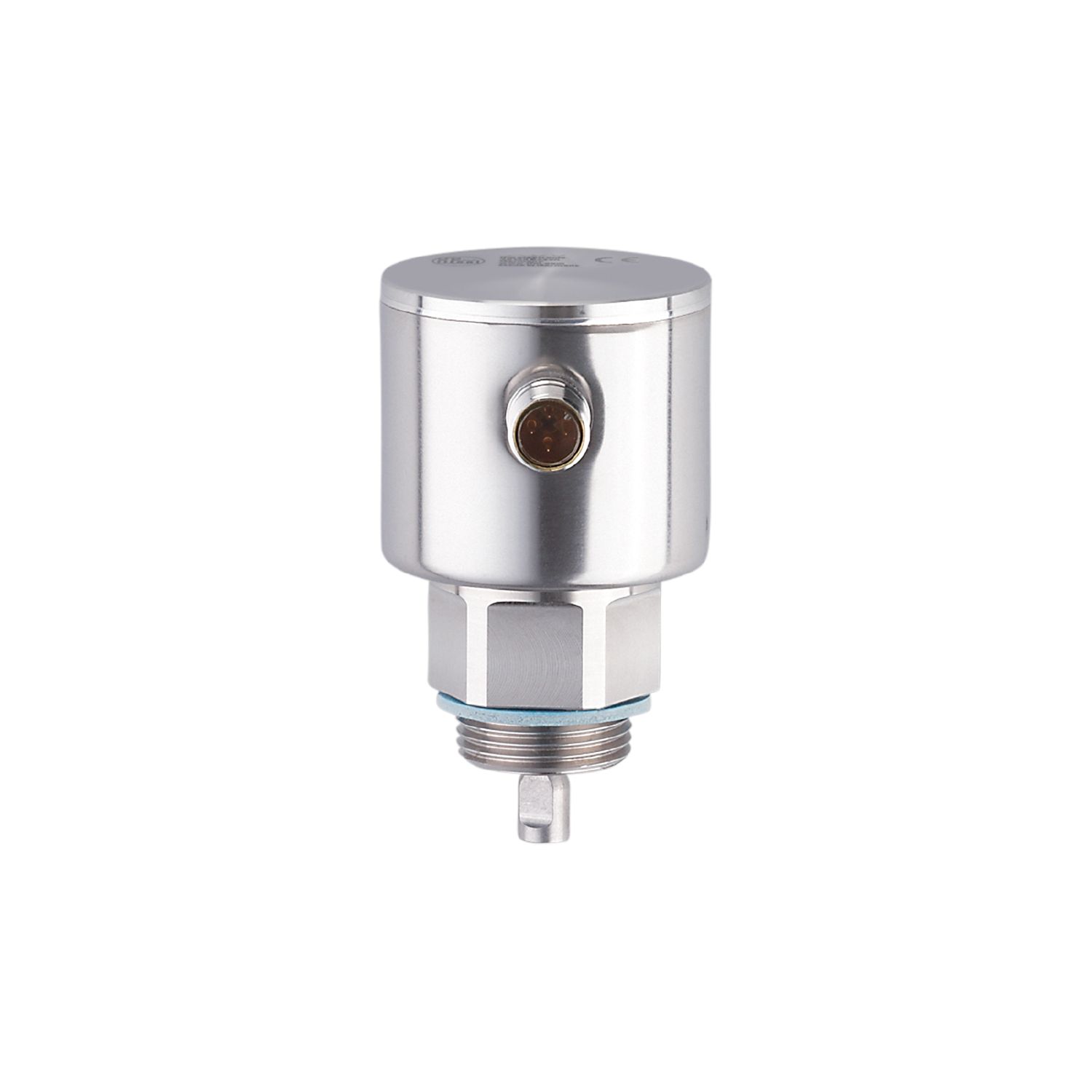

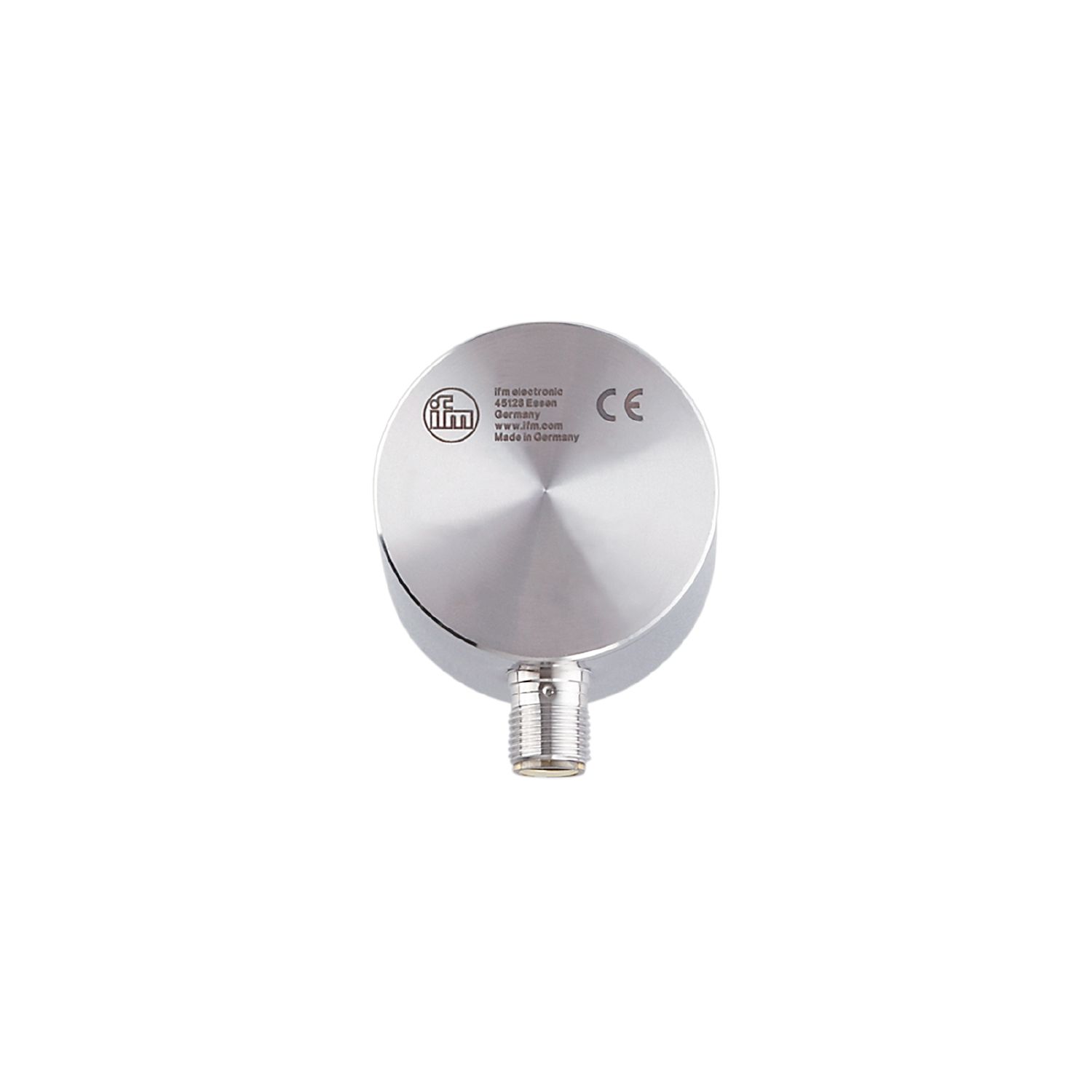

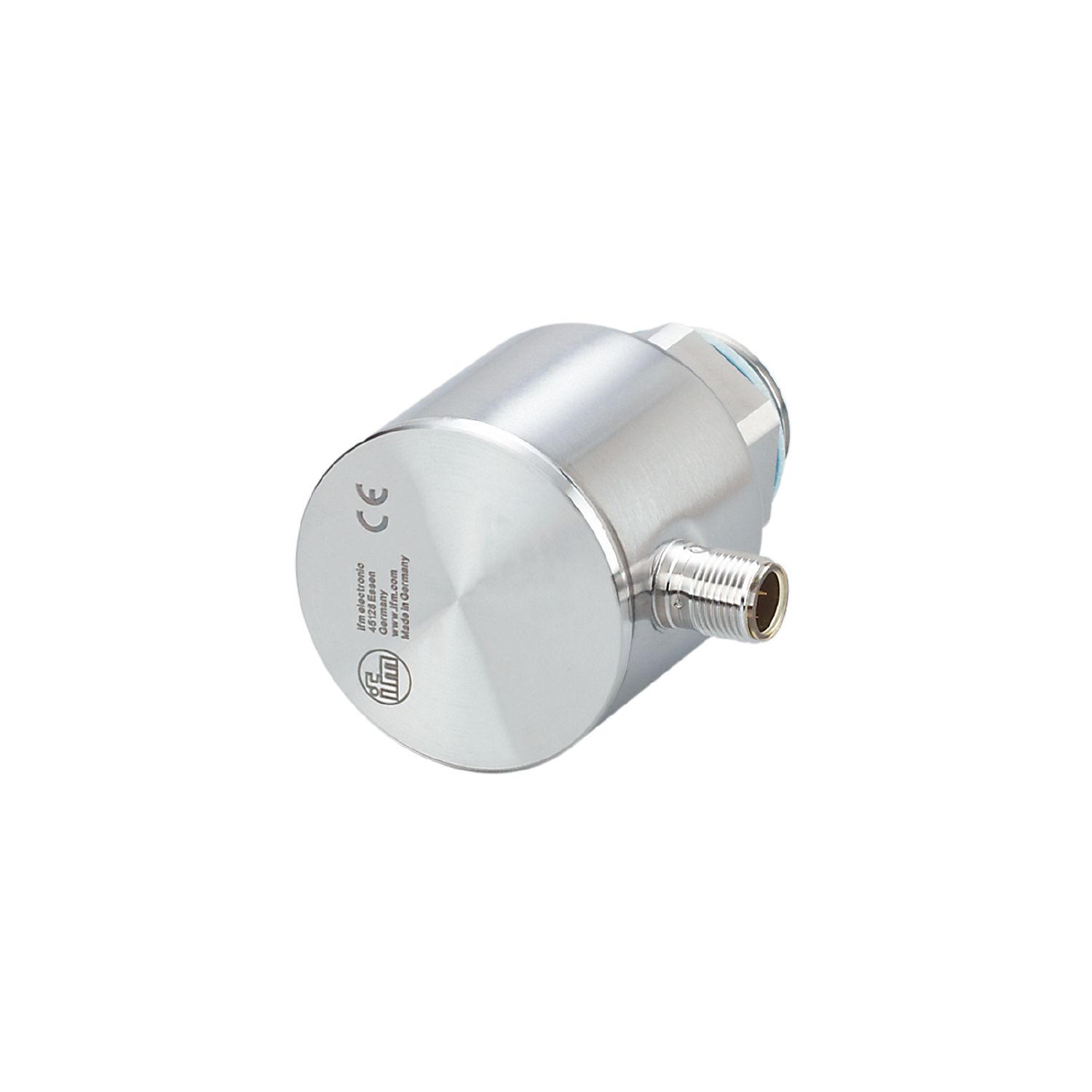

LR0000--BR34A1DKG/US LR9020
LR0000--BR34A1DKG/US LR9020基本信息
型号: LR0000--BR34A1DKG/US
订货号: LR9020
参考面价： 373.70 EUR
- 用于储罐和容器的可靠液位监测
- 适用于水、油和冷却润滑剂
- 精确的模拟输出和通过IO链路的便捷通信
- 由评估电子设备和探杆组成的模块化系统
- 缩短探杆以适应不同的容器高度
- 通过IO链路实现便捷的通信和参数化
LR0000--BR34A1DKG/US LR9020基本属性
LR0000--BR34A1DKG/US LR9020产品特点
- 输入和输出数量：
- Anzahl der analogen Ausgänge: 1
- 杆长L[mm]：
- 100...1600
- 过程连接：
- Gewindeanschluss G 3/4 Außengewinde
LR0000--BR34A1DKG/US LR9020应用领域
- 特殊功能：
- Vergoldete Kontakte
- 应用：
- für den industriellen Einsatz
- 媒体：
- Flüssige Medien
- 介质介电常数：
- ≥ 1,8; (bei Medien mit DK 1,8...5 (z. B. Öle) ist zum Betrieb ein Koaxialrohr erforderlich)
- 推荐媒体：
- Wasser; wasserbasierte Medien; Öle; ölbasierte Medien
- 不适合：
- Siehe Bedienungsanleitung, Kapitel "Bestimmungsgemäße Verwendung".
- 工艺温度[°C]：
- -25...80; (90 < 1 h ; siehe Hinweis unter Bemerkungen)
- 抗压强度[bar]：
- 16
- 真空强度[mbar]：
- -1000
- 根据CRN应用的最大允许工作压力[bar]：
- 16
LR0000--BR34A1DKG/US LR9020电气数据
- 工作电压[V]：
- 18...30 DC
- 电流消耗[mA]：
- < 25
- 防护等级：
- III
- 极性反接保护：
- ja
- 待机延迟时间[s]：
- < 3
- 测量原理：
- Geführte Mikrowelle
LR0000--BR34A1DKG/US LR9020输入/输出
- 输入和输出数量：
- Anzahl der analogen Ausgänge: 1
LR0000--BR34A1DKG/US LR9020输出
- 输出总数：
- 2
- 输出信号：
- Analogsignal; IO-Link
- 电气版本：
- PNP
- 模拟输出数量：
- 1
- 模拟输出电流[mA]：
- 4...20, invertierbar
- 最大负荷[OH]：
- 500
- 模拟输出电压[V]：
- 0...10, invertierbar
- 最小负载电阻[Ω]：
- 2000
- 短路保护：
- ja
- 短路保护版本：
- thermisch, getaktet
- 耐过载：
- ja
LR0000--BR34A1DKG/US LR9020测量/调整范围
- 杆长L[mm]：
- 100...1600
- 有效范围A[mm]：
- L-40; (bei Einstellung auf Öl und ölbasierte Medien: L-60)
- 非活动范围I1–I2[mm]：
- 30 / 10; (bei Einstellung auf Öl und ölbasierte Medien: 30 / 30)
- 测量频率[Hz]：
- 4
LR0000--BR34A1DKG/US LR9020准确性、偏差
- 重复性[mm]：
- ± 5
- 测量误差[mm]：
- ± 7
- 偏移误差[mm]：
- 5
- 分辨率[mm]：
- 1
- 零信号电压[V]：
- 0
- 零信号电流[mA]：
- 4
- 全信号电压[V]：
- 10
- 全信号电流[mA]：
- 20
- 每10 K的温度影响：
- ± 0,2 %
LR0000--BR34A1DKG/US LR9020接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9 CDV
- 配置文件：
- kein Profil
- SIO模式：
- nein
- 需要Masterport类：
- A
- 过程数据模拟：
- 1
- 最小工艺循环时间[ms]：
- 2,3
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 578
LR0000--BR34A1DKG/US LR9020环境条件
- 环境温度°C：
- -25...60
- 储存温度[°C]：
- -40...85
- 保护类型：
- IP 68; IP 69K; (7 Tage / 1 m Wassertiefe / 0,1 bar: IP 68)
LR0000--BR34A1DKG/US LR9020批准和测试
- EMC：
- DIN EN 61000-6-2
- DIN EN 61000-6-3 im geschlossenen Metallbehälter
- DIN EN 61000-6-4 im Kunststoff- oder offenen Metallbehälter
- 抗冲击性：
- DIN EN 60068-2-27 50 g (11 ms) / 25 g (6 ms) mit Referenzstab 0,5 m
- 抗振动性：
- DIN EN 60068-2-6 5 g (10...2000 Hz) / 1 g (5...200 Hz) mit Referenzstab 0,5 m
- MTTF[年]：
- 239
- UL认证：
- Zulassungsnummer UL H009
- File Nummer UL E174191
LR0000--BR34A1DKG/US LR9020机械数据
- 重量[g]：
- 470,9
- 尺寸[mm]：
- Ø 50 / L = 86
- 材料：
- 1.4301 (Edelstahl / 304); 1.4404 (Edelstahl / 316L); FKM; PEI
- 与介质接触的材料：
- 1.4305 (Edelstahl / 303); Sondenanschluss: 1.4435 (Edelstahl / 316L); PTFE; FKM; Dichtung: NBR faserverstärkt
- 过程连接：
- Gewindeanschluss G 3/4 Außengewinde
LR0000--BR34A1DKG/US LR9020评论
- 笔记：
- Bitte beachten Sie den Technischen Hinweis unter "Downloads"; Für hohe Prozesstemperaturen gilt: Maßgeblich ist die Temperatur am Prozessanschluss. Die tatsächliche Mediumtemperatur kann höher ausfallen.
- 包装单元：
- 1 Stück
LR0000--BR34A1DKG/US LR9020电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
