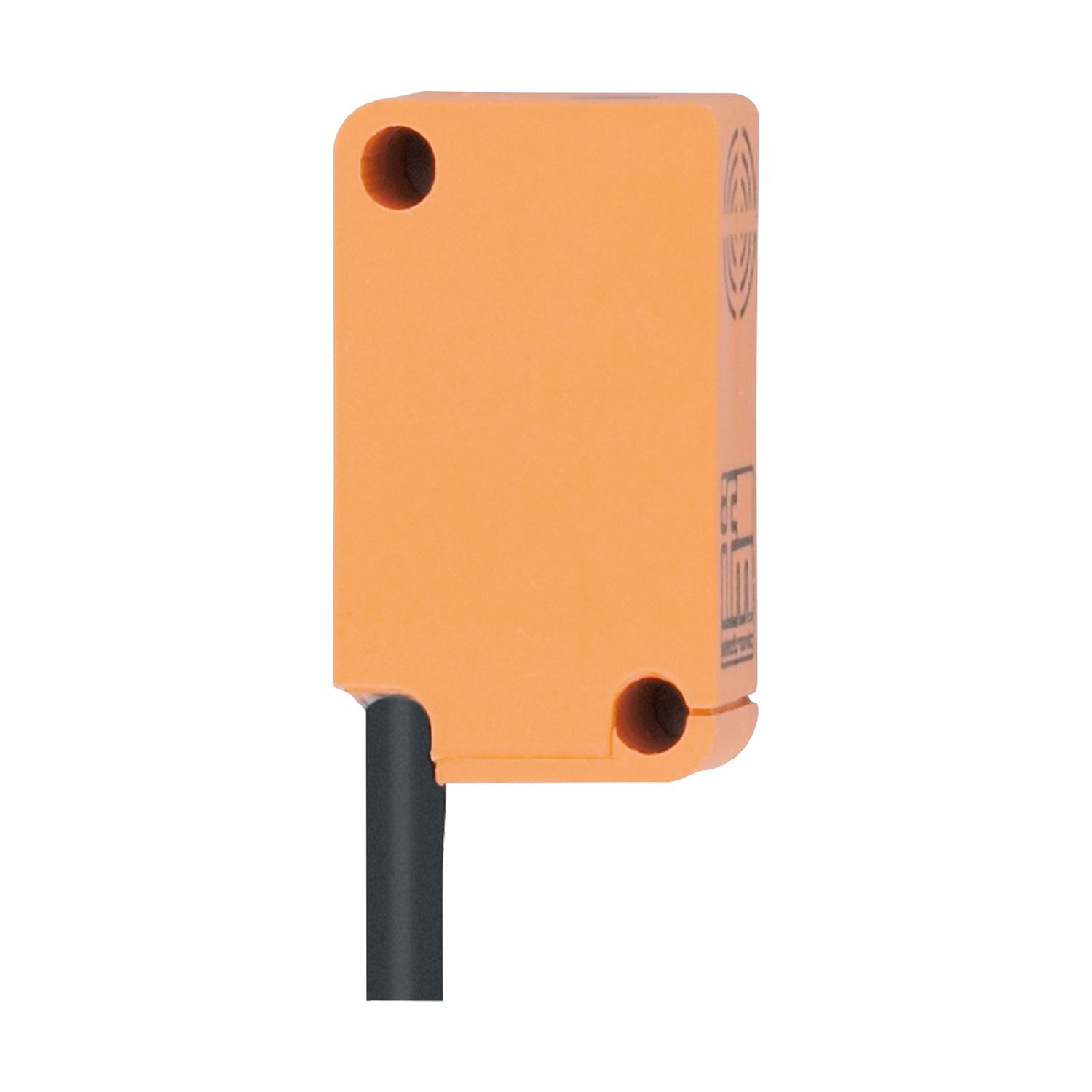

IS-3002-BPKG IS5001
基本信息
型号: IS-3002-BPKG
订货号: IS5001
参考面价： 66.20 EUR
- 特别节省空间的矩形设计
- 用于密闭空间
- 非常高的开关频率
- 工作温度范围广
- 切换状态的清晰可见指示
基本属性
长度：28 mm
宽度：10 mm
高度：16 mm
产品特点
- 电气版本：
- PNP
- 输出功能：
- Schließer
- Schaltabstand [mm]：
- 2
- 住房：
- Quaderförmig
- Abmessungen [mm]：
- 28 x 10 x 16
电气数据
- Betriebsspannung [V]：
- 10...30 DC
- Stromaufnahme [mA]：
- < 15
- 防护等级：
- III
- 反极性：
- ja
输出
- 电气版本：
- PNP
- 输出功能：
- Schließer
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Max. Reststrom [mA]：
- 0,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 200
- Kurzzeitige Strombelastbarkeit des Schaltausgangs [mA]：
- 200
- Schaltfrequenz DC [Hz]：
- 800
- 短路保护：
- ja
- 耐过载：
- ja
覆盖范围
- Schaltabstand [mm]：
- 2
- Realschaltabstand Sr [mm]：
- 2 ± 10 %
- Arbeitsabstand [mm]：
- 0...1,62
准确性、偏差
- 校正系数：
- Stahl: 1 / Edelstahl: 0,7 / Messing: 0,4 / Aluminium: 0,3 / Kupfer: 0,2
- Hysterese [% von Sr]：
- 1...15
- Schaltpunktdrift [% von Sr]：
- -10...10
环境条件
- Umgebungstemperatur [°C]：
- -25...80
- 保护类型：
- IP 67
批准和测试
- EMC：
- EN 61000-4-2 ESD -- CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 10 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-5 Surge 0,5 kV
- EN 61000-4-6 HF leitungsgebunden 10 V
- EN 55011 Klasse B
- 抗振动性：
- EN 60947-5-2
- 抗冲击性：
- EN 60947-5-2
- MTTF [Jahre]：
- 3044
- UL认证：
- Ta -25...80 °C
- Enclosure type Type 1
- Spannungsversorgung Class 2
- File Nummer UL E174191
机械数据
- Gewicht [g]：
- 44,6
- 住房：
- Quaderförmig
- 安装类型：
- bündig einbaubar
- Abmessungen [mm]：
- 28 x 10 x 16
- 材料：
- Gehäuse: PBT
- Anzugsdrehmoment [Nm]：
- < 0,5; (mit Unterlegscheibe)
显示器和控件
- 陈列：
- Schaltzustand 1 x LED, gelb
评论
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Kabel: 2 m, PVC, Ø 3,5 mm; 3 x 0,14 mm²
