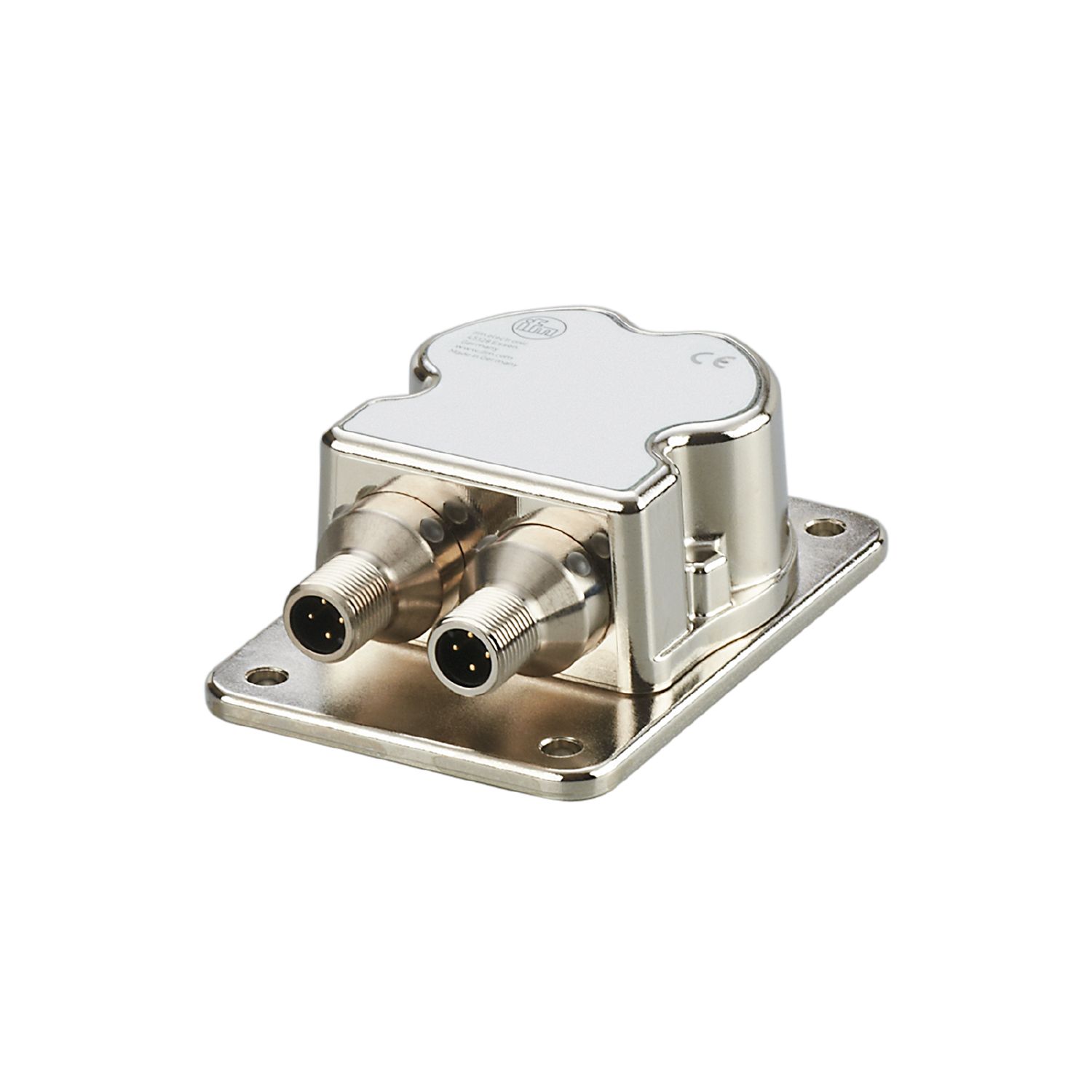

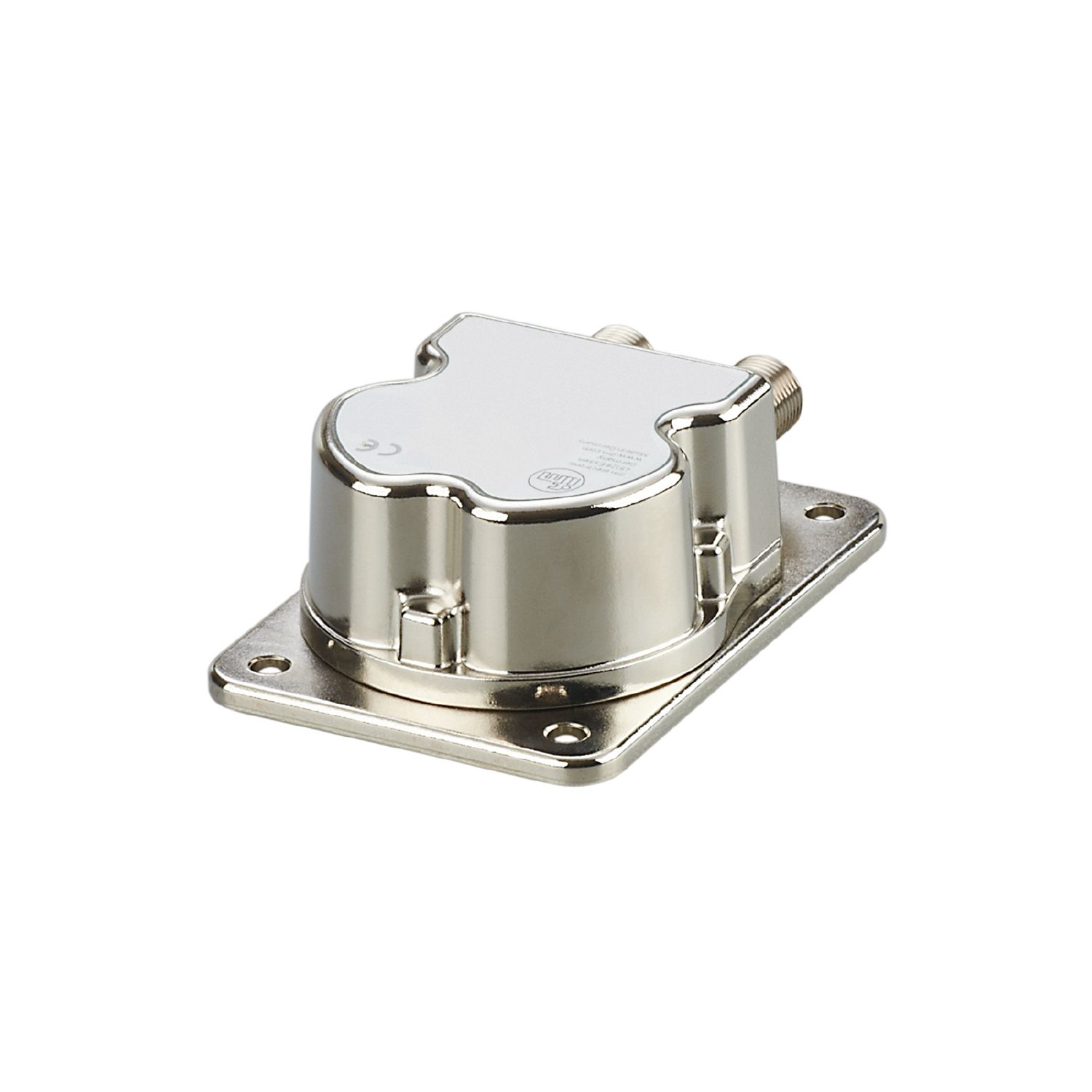

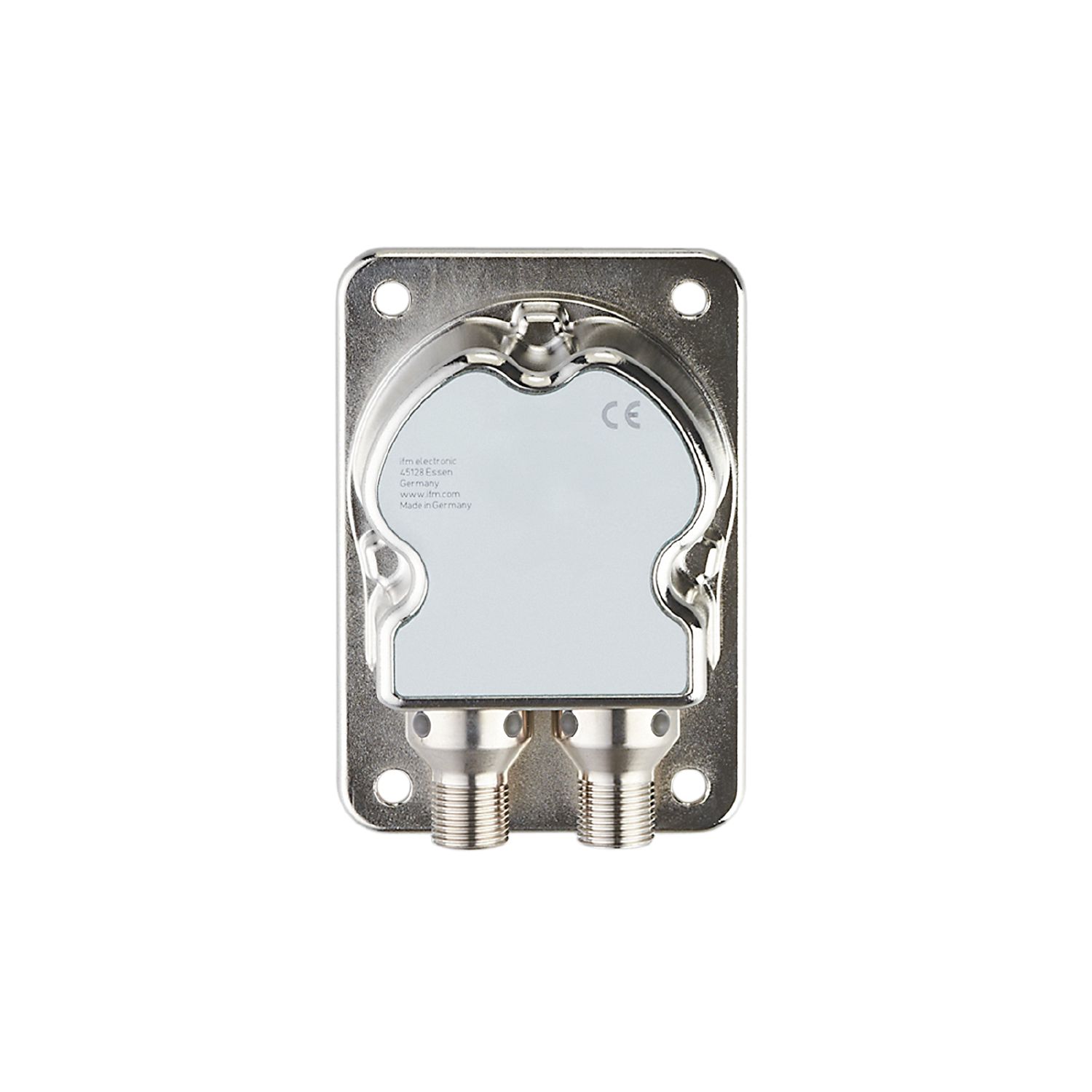

ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器
型号: INC-M2M090ABIAKG/US
订货号: JN2201
参考面价： 371.90 EUR
- X和Y方向倾角的精确测量
- 在两轴的整个角度范围内具有高测量精度
- 具有两个可编程开关输出、两个可扩展模拟输出和IO链路
- 紧凑坚固的外壳
- 对恶劣工业环境的要求提供高度保护
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 基本属性
净重：0.451 KG
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 产品特点
- 测量原理：
- MEMS kapazitiv
- 通信接口：
- IO-Link
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 应用领域
- 工作原理：
- statisch
- 应用：
- Hochpräzise Neigungsmessung in 2 Achsen für mobile und industrielle Anwendungen
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 电气数据
- Betriebsspannung [V]：
- 9,2...30 DC; (Spannungsausgang: 12...30 DC; IO-Link: 18...30 DC)
- Stromaufnahme [mA]：
- 100; (24 V DC, 25 °C)
- Max. Stromaufnahme [mA]：
- 380; (9,2 V DC; -40 °C)
- 防护等级：
- III
- 极性反接保护：
- ja
- 反极性：
- ja
- Bereitschaftsverzögerungszeit [s]：
- 300; (Aufwärmzeit; Max. Initialisierungszeit: 1000 ms)
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 2
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 输出
- 输出总数：
- 4
- 输出信号：
- Analogsignal; Schaltsignal
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (programmierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 125; (125 mA (85° C); 200 mA (60° C); 250 mA (40° C))
- 模拟输出数量：
- 2
- Analogausgang Strom [mA]：
- 4...20; (im Fehlerfall: 2 mA)
- Max. Bürde [Ω]：
- 220; (220 (9,2…15 V) / 500 (15…30 V))
- Analogausgang Spannung [V]：
- 2...10; (im Fehlerfall: 1 V)
- Min. Lastwiderstand [Ω]：
- 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
- Genauigkeit Analogausgang [%]：
- ≤ 1
- 短路保护：
- ja
- 耐过载：
- ja
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 测量/调整范围
- 测量原理：
- MEMS kapazitiv
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 准确性、偏差
- Genauigkeit [°]：
- ≤ ± 0,01; (Absolut)
- Hysterese [°]：
- ≤ ± 0,05
- Wiederholgenauigkeit [°]：
- ≤ ± 0,01
- Auflösung [°]：
- 0,01
- Temperaturkoeffizient [1/K]：
- ≤ ± 0,0008 °
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 软件，编程
- 参数选项：
- Winkel (X/Y); Hysterese / Fenster; Schaltpunkte; Schaltlogik; Fehlersignalisierung; Selbsttest; Strom-/Spannungsausgang
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9 CDV
- 配置文件：
- Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 2
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 5
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 417
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 环境条件
- Umgebungstemperatur [°C]：
- -40...85
- Lagertemperatur [°C]：
- -40...85
- 保护类型：
- IP 65; IP 67; IP 68; IP 69K
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 批准和测试
- EMC：
- DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- DIN EN 61000-4-3 HF gestrahlt 10 V/m
- DIN EN 61000-4-4 Burst 2 kV
- DIN EN 61000-4-6 HF leitungsgebunden 10 V
- DIN EN 55022 Klasse B / CISPR 16-2-3 30 - 1000 MHz
- CISPR 25 ECE R 10 30 - 1000 MHz Schmal- und Breitband
- ISO 11452-2 ECE R 10 20 - 2000 MHz / 30 V/m
- ISO 7637-2 ECE R 10 Puls 1, 2a, 2b, 3a, 3b, 4 und Pulsemission im Betrieb, Einschalten, Ausschalten
- ISO 7637-3 - 80 V Puls a / + 80 V Puls b
- 抗冲击性：
- DIN EN 60068-2-27 100 g 1 ms / 10000 Schläge pro Achse (X/Y)
- DIN EN 60068-2-29 30 g 6 ms / 24000 Schock (Dauerschock)
- 抗振动性：
- DIN EN 60068-2-64 10...2000 Hz Test VII / Random, Anbauort Karosserie
- DIN EN 60068-2-6 10...500 Hz / 10 g 10 Zyklen/Achse, Sinus
- 盐雾试验：
- DIN EN 60068-2-52 Schärfegrad 5 (Kraftfahrzeug)
- 湿热：
- DIN EN 60068-2-30 55 °C zyklische obere Temperatur / 95 % rh 2 Zyklen à 24 h
- MTTF [Jahre]：
- 176
- 标准：
- Konform mit ECE R 10, Rev. 5; ISO 7637-3: 2007-07
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 机械数据
- Gewicht [g]：
- 451
- Abmessungen [mm]：
- 90 x 62 x 33,2
- 材料：
- Gehäuse: Zinkdruckguss vernickelt
- 安装位置：
- horizontal
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 显示器和控件
- 陈列：
- Betrieb 1 x LED, grün
- Schaltpunkt 1 x LED, gelb
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 配件
- 交货范围：
- Schutzkappe
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 评论
- 包装单元：
- 1 Stück
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 电气连接
- ：
- Steckverbindung: 1 x M12; Codierung: A
ifm INC-M2M090ABIAKG/US JN2201 倾斜感应器 电气连接模拟
- ：
- Steckverbindung: 1 x M12; Codierung: A
